Описание: принцип действия спектрофотометров основан на измерении отношения двух световых потоков: прошедшего через исследуемый образец и падающего на него.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 1120 21 |
| Наименование | Спектрофотометры СФ-2000, СФ-2000-02 |
| Год регистрации | 2021 |
| Номер сертификата | 14343 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2026-05-18 |
| Получатель сертификата | ООО "ОКБ СПЕКТР", г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО "ОКБ СПЕКТР"
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, 20
Контакты: (812) 542-3625/(812) 248-5547
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверку проводить по МП 18212-11 «Спектрофотометры СФ-2000 и СФ-2000-02. Методика поверки (р. 5 руководства по эксплуатации), утвержденной в 2011 г. |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП)(НТК №10-11). |
Поверители
Скачать
|
Описание типа РБ 03 11 1120 21 [2017-01-06]
rb-03-11-1120-21_2017-01-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 1120 21 [2018-12-20]
rb-03-11-1120-21_2018-12-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 1120 21 [2021-09-22]
rb-03-11-1120-21_2021-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 1120 21 [2012-02-01]
rb-03-11-1120-21_2012-02-01.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия спектрофотометров основан на измерении отношения двух световых потоков: прошедшего через исследуемый образец и падающего на него.
Спектрофотометр имеет источники излучения, полихроматор с вогнутой дифракционной решеткой и многоэлементным приемником излучения. Источники излучения: в одном канале - дейтериевая лампа, в другом -галогеновая. Значение выходного сигнала элемента приемника зависит от светового потока и времени экспозиции элемента приемника.
Спектрофотометр работает под управлением внешнего персонального компьютера типа IBM PC с установленным программным обеспечением.
Спектрофотометр модели СФ-2000-02 отличается от СФ-2000 наличием термостатирования жидкости в кювете.

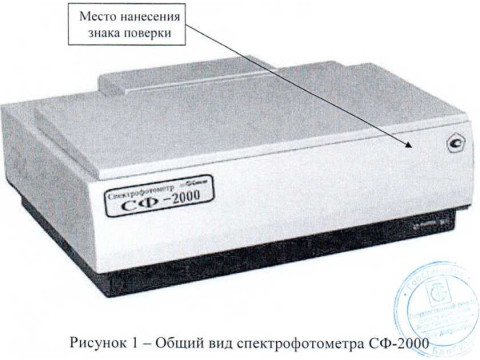

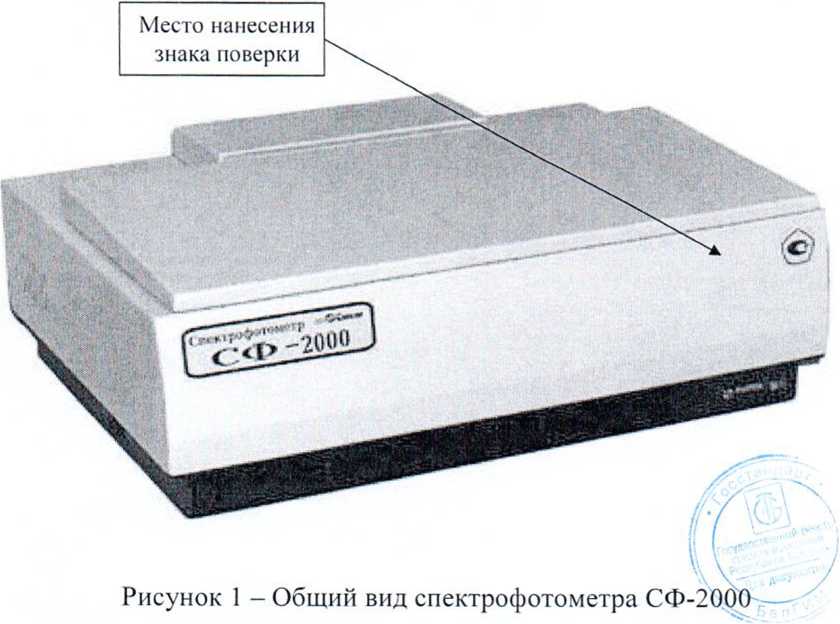

Внешний вид спектрофотометров, обозначение места нанесения знака поверки приведены на рисунке 1, схема пломбировки - на рисунке 2.
Место нанесения пломбы
Рисунок 2 - Схема пломбировки спектрофотометров от несанкционированного доступа
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Сканирование для спектрофотометра СФ-2000 |
|
Номер версии (идентификационный номер) ПО |
4.05 |
|
Цифровой идентификатор ПО |
FB2701BB4C7E033F4C5C30A5FA12СЕ09 |
Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерения коэффициентов направленного пропускания, нм |
от 190 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерения спектральных коэффициентов направленного пропускания, % |
±1,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм: | |
|
- в спектральном диапазоне от 190,0 до 390,0 нм, включ. |
±0,4 |
|
- в спектральном диапазоне св. 390,0 до 1000,0 нм |
±0,8 |
|
Предел допускаемого значения среднего квадратического отклонения случайной составляющей погрешности при измерении спектральных коэффициентов направленного пропускания. % |
0,2 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиялг—-основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3. ;
Таблица 3
|
Наименование характеристики |
Значение |
|
Уровень мешающего излучения на длинах волн 220 и 450 нм, %, не более |
1,0 |
|
Температура термостатирования жидкости в кювете, °C, (в спектрофотометре СФ-2000-02) |
от +36 до +38 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50+ 1 |
|
Потребляемая мощность, В-А не более |
100 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
460 380 180 |
|
Масса, кг, не более |
13 |
|
Условия эксплуатации: - температура окружающей среды, °C — относительная влажность при температуре +25 °C, % - атмосферное давление, кПа |
от +10 до +35 до 80 от 84.0 до 106.7 |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр СФ-2000 (СФ-2000-02) |
А-010(А-010-02) |
1 шт. |
|
Персональный компьютер типа IBM PC* |
1 шт. | |
|
Комплект инструмента и принадлежностей |
А-0800 (А-0800-02) |
1 шт. |
|
Комплект запасных частей |
А-0900 (А-0900-02) |
1 шт. |
|
Руководство по эксплуатации с методикой поверки |
А-000РЭ |
1 шт. |
|
Паспорт |
А-000ПС (А-000-02ПС) |
1 шт. |
|
Пакет программного обеспечения. Руководство пользователя |
А-000РЭ1 |
1 шт. |
|
Примечание: * необходимость поставки уточняется при заказе | ||
Поверка осуществляется по документу МП 18212-11 «Спектрофотометры СФ-2000 и СФ-2000-02», раздел 5, утвержденному ГЦИ СИ ФГУ «Тест-Санкт-Петербург» 06.04.2011.
Основные средства поверки:
- комплект светофильтров КС-105 (регистрационный № 22054-01);
- меры волновых чисел образцовые ТАС-1 (регистрационный № 12308-90), ПГ ±0,15 нм.
Допускается применение аналогичных средств поверки, обеспечивающих определениеметрологических характеристик поверяемых СИ с требуемой точностью. л/ Сд \\
Знак поверки наносится на лицевую сторону корпуса.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие требования типу средств измерений.
ГОСТ 8.557-2007 «ГСП. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм»;
ТУ 4434-001-23109231-98 «Спектрофотометры СФ-2000 и СФ-2000-02. Технические условия».
