Преобразователи цифровые электрокардиографические "ИНТЕКАРД"

Назначение

Преобразователи цифровые электрокардиографические «ИНТЕКАРД» предназначены для усиления и преобразования электро кар дио сигналов в цифровой код и передачи их в персональную ЭВМ.

Преобразователи в составе программно - аппаратного комплекса являются интерпретирующими цифровыми электрокардиографами, и обеспечивает получение 12 стандартных отведений ЭКС или их модификаций, отображаемых на дисплее компьютера.

Область применения—преобразователь цифровой электрокардиографический «ИНТЕКАРД» предназначен для использования в клиниках, поликлиниках, диагностических центрах, медсанчастях предприятий, учебных и научно-исследовательских медицинских институтах.

Описание

Преобразователь выполнен в пластмассовом корпусе из ударопрочного полипропилена.

На левой боковой стороне расположен кабель отведений для подсоединения к электродам. На правой боковой стороне расположен кабель связи для подключения к USB-порту ПЭВМ.

Сигналы с электродов поступают на входы усилителей ЭКГ. В усилителе осуществляется усиление ЭКС, фильтрация помех, подавление синфазной помехи.

Аналого-цифровой сигма-дельта преобразователь (АЦП) с частотой дискретизации 1000 Гц преобразует сигналы в 22-ух разрядный цифровой код. Эти коды         в

микропроцессор (МП), который по USB-порту передает данные в ПЭВМ.

Работой всего прибора управляет микропроцессор по программе, наиодя1ц^ся\’ постоянном запоминающем устройстье (ПЗУ) микропроцессора.         II

Место нанесения знака поверки (клеймо-наклейка) приведено в прилож1йЦщ^&/

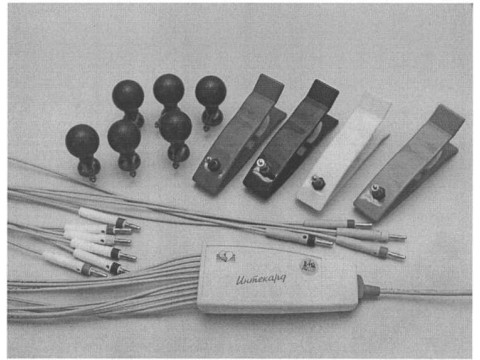

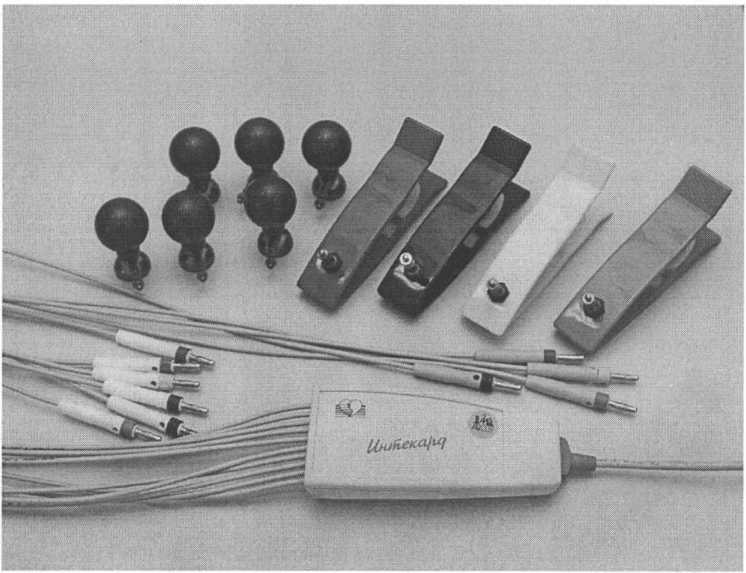

Внешний вид преобразователя цифрового электрокардиографического «ИНТЕКАРД» представлен на рис. 1.

Рисунок 1

Основные технические и метрологические характеристики

диапазон входных напряжений от 0,03 до 5 мВ;

входной импеданс не менее 10 МОм;

коэффициент ослабления синфазных сигналов не менее 100 дБ;

постоянная времени не менее 3,2 с;

напряжение внутренних шумов, приведенных ко входу, не более 20 мкВ;

неравномерность амплитудно-частотной характеристики:

- в диапазоне частот от 0.5 до 60 Гц составляет от минус 10 до плюс 5 % линейного размаха сигнала на частоте 10 Гц,

- в диапазоне частот от 60 до 100 Гц составляет от минус 30 до плюс 5 % линейного размаха сигнала на частоте 10 Гц;

относительная погрешность измерения напряжения сигнала в диапазонах:

от 0,1 до 0,5 мВ не более ± 15 %,

от 0,5 до 4 мВ не более ± 7 %;

нелинейность не более 0,5 %;

относительная погрешность регистрации калибровочного сигнала не более ± 5 %;

относительная погрешность измерения интервалов времен от 0,1 до 1,0 с не более ±2 %;

постоянный ток в цепи пациента не более 0,1 мкА;

габаритные размеры преобразователя (без учета длины кабеля) не более 165*65*35 мм;

масса преобразователя не более 300 г;

Для документов

условия эксплуатации:

- температура окружающего воздуха от плюс 10 до плюс 35 °C,

- относительная влажность воздуха 80 % при температуре плюс 25 °C

Государстиениуй реестр средств измерений Республики Беларусь

средний срок службы не менее 5 лет.

Знак утверждения типа

Знак утверждения типа наносится на нижней крышке преобразователя методом шелкографии, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Технические документы

- ТУ РБ 100370976.002    -    2003 Преобразователь цифровой

электрокардиографический «ИНТЕКАРД»

- ГОСТ 19687-89 «Приборы для измерения биоэлектрических потенциалов сердца. Общие технические требования и методы испытаний»;

- ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинское. Общие

технические условия»;

- ГОСТ 30324.0-95 «Изделия медицинские требования безопасности»;

- ГОСТ 30324.25-95 «Изделия медицинские требования безопасности к электрокардиографам»;

- МП.МН 1292-2003 «Система обеспечения

электрические. Часть 1. Общие

электрические. Часть 2. Частные

единства измерений Республики

Беларусь. Преобразователь цифровой электрокардиографический «И Методика поверки».

Заключение

Преобразователи цифровые электрокардиографические «ИНТЕКАРД» соответствуют требованиям ГОСТ 19687-89, ГОСТ 20790-93, ГОСТ 30324.0-95, ГОСТ 30324.25-95, ТУ РБ 100370976.002 - 2003.

Межповерочный интервал не более 12 месяцев (для преобразователей, предназначенных для применения либо применяемых в сфере законодательной метрологии).
