Контроллеры сбора и передачи данных измерительные "ПУМА-30"
| Номер в ГРСИ РФ: | РБ 03 23 5936 16 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "АйСиБиКом", г. Москва |
|
Описание типа РБ 03 23 5936 16 [2016-05-17]
rb-03-23-5936-16_2016-05-17.pdf
|
Скачать |
Контроллеры сбора и передачи данных измерительные «ПУМА-30» (далее - контроллеры) предназначены для измерений интервалов времени и счёта количества электрических импульсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 5936 16 |
| Наименование | Контроллеры сбора и передачи данных измерительные "ПУМА-30" |
| Год регистрации | 2016 |
| Номер сертификата | 10276 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2019-12-08 |
| Получатель сертификата | ООО "АйСиБиКом", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "АйСиБиКом"
Адрес: Локомотивный проезд, д. 21, стр.5, г. Москва, 127238
Контакты: (495) 249-04-50
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 39793-14. |
Поверители
Скачать
|
Описание типа РБ 03 23 5936 16 [2016-05-17]
rb-03-23-5936-16_2016-05-17.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры сбора и передачи данных измерительные «ПУМА-30» (далее - контроллеры) предназначены для измерений интервалов времени и счёта количества электрических импульсов.
Описание
Конструктивно контроллеры являются функционально законченным изделием, выполненным в виде автономного блока с внешним питанием.
Кош-роллеры: выпускаются в заказных исполнениях, в зависимости от количества измерительных каналов определяется объём энергонезависимой памяти да хранения данных.
Для связи с микропроцессорными счётчиками используются порты интерфейсов RS-232, RS-485, CAN по которым информация по запросам контроллера поступает в цифровом коде в виде именованной величины энергии, напряжения, частоты и тд. Подключение производится по цифровым последовательным интерфейсам RS-485 и/или RS-232.
Для счётчиков с числоимпульсным выходным сигналом используются телеметрические вход ы контроллеров. Телеметрический сигнал принимается и преобразуется в контроллере в именованную величину. Коэффициенты счётчиков задаются при параметрировании контроллеров.
Для систем АИИС КУЭ контроллеры являются источником следующей информации:
- тедесигнализации (ТС), когда передаётся информация: о времени и дате включения и выключения различных переключателей контролируемого объекта;
- телеизмерения интегрированного (ГИИ), когда передаётся значение интегрированной мощности за 3, 30 минут, суточного, месячного, годового значения энергопотребления на глубину хранения данных в контроллере;
- телеизмерения текущего (ТИТ), когда передаётся значение мгновенной мощности, напряжения, частоты, тока, и тщ., если эти функции реализованы в адресуемых счётчиках. Все значения ТИТ измеряются на момент поступления запроса;
- сбора и передачи данных о качестве электроэнергии, собранных с сертафицирован-ных устройств по цифровым каналам связи;
- транслирования на верхний уровень информации от других контроллеров или аналогичных устройств по цифровым каналам связи.
Конструкция контроллеров обеспечивает защиту измерительной информации и параметров настройки от несанкционированного чтения или изменения с помощью пломбы. При этом, предусмотрен защищённый паролем доступ к текущим данным и параметрам контроллеров.
Синхронизация часов контроллеров осуществляется автоматически с сервера, к которому подключено устройство синхронизации системного времени утверждённого тина с периодом, .заданным при параметрировании контроллера, или может быть произведена оператором в любой момент времени.
В процессе работы контроллера обеспечена автоматическая коррекция хода часов от одного из источников, выбираемого при параметрировании:
- GPS-приёмника, непосредственно подключаемого к любому из портов RS-232 контроллера;
- внешней ЭВМ, под ключенной по сети и выимжтояидай в иерархии системы, ио при этом синхронизирующее устройство дапио иметь непрерывное соединение с контроллером (работать на выделенной линии в режиме не <ишяююго сервера);
- другого контроллера, подключенного по сета.
При наличии непосредственно подключенного GPS-приймвикж, имеющего сажхь со спутниковой системой, обеспечивается точность измерения контроллером астрономического времени не хуже 1 с в сутки. При отсутствии внешней коррекции точность хода часов не хуже 2 с за сутки, а при отключении электропитания - не хуже 15 с» сутки.
Условные обозначения контроллеров сбора и передачи данных «ПУМА-30.ХХ», где XX - номер модификаиии.
Модификации контроллеров приведены в таблице 1.
Таблица 1
|
Условное обозначение |
Децимальный номер |
Количество импульсных каналов учёта |
h |
Входы, выходы и интерфейсы | ||||||||
|
Релейные выходы |
RS485 дал модулей |
RS-232 |
RS-485 |
10/100 Ваяет |
CAN |
USB |
к SO |
GSM или UMTS ........................... 1 | ||||
|
ТУМА-30.01 |
АСНБ 468266.001 |
16 |
64 |
4 |
1 |
2 |
1 |
1 |
1 |
1 |
1 | |
|
ТУМА-30.02 |
АСНБ 468266.001-01 |
Нет |
256 |
1 |
2 |
1 |
2 |
1 |
1 |
1 | ||
|
ТУМА-30.03 |
АСНБ 468266.001 -02 |
16 |
128 |
1 |
1 |
1 |
1 |
1 | ||||
|
ТУМА-30.04 |
АСНБ 468266.001-03 |
16 |
128 |
1 |
1 |
1 |
1 |
1 |
1 | |||
|
ТУМА-30.05 |
АСНБ 468266.001-04 |
2 |
Нет |
1 | ||||||||
Пример записи при заказе контроллеров: Контроллер сбора и передачи, данных измерительный «ПУМА-30.01»

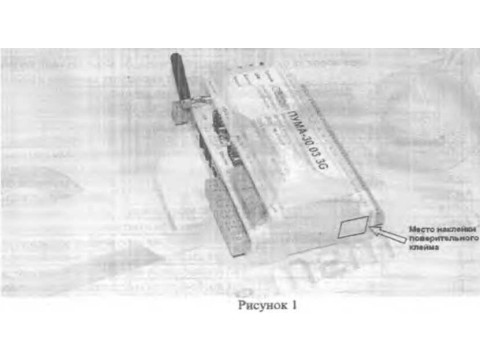

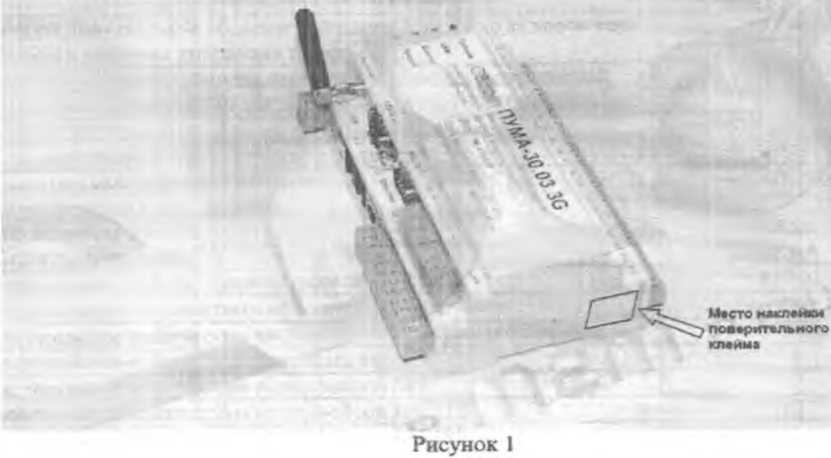

Фотография общего вида представлена на рисунке 1.
Программное обеспечение
Всё встроенное программное обеспечение является метрологически значимым.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Puma kernel library |
|
Номер версии (идентификационный номер ПО) |
версия 3.05 |
|
Цифровой идентификатор ПО |
2CF46241С29ЕЕ29ЕСВВВ7Е1 FA 1413 Е92 |
|
Другие идентификационные данные (если имеются) |
MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические характеристики представлены в таблице 3. Таблица 3
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температур |
от - 20 до + 55 °C |
|
Рабочий диапазон влажности воздуха при температуре +25 °C |
от 30 до 80 % |
Продолжение таблицы 3
|
Питание от источника постоянного напряжения |
от 18 до 72 В |
|
Максимальная потребляемая мощность, не более |
10 Вт |
|
Пределы допускаемой абсолютной погрешности хода часов кон-гроллера в рабочем диапазоне температур |
± 1 с/сут. |
|
Для модификации с импульсным входом предел допускаемой абсолютной погрешности счёта импульсов на 10000 импульсов |
± 1 импульс |
|
Пределы допускаемой относительной погрешности перевода числа импульсов в именованную величину |
± 0,01 % |
|
Параметры импульсных сигналов: - частота следования, не более - длительность импульса, не менее - амплитуда, не менее |
100 Гц 5 мс 1 мА |
|
Максимальный объём энергонезависимой памяти |
4 Гбайт |
|
Максима®»®» количество цифровых каналов учёта |
256 |
|
Максималывкю количество числоимпульсных каналов учёта |
16 |
|
Максимальное количество релейных входов |
4 |
|
Максимальное количество интерфейсов SPI |
1 |
|
Максимальное количество интерфейсов RS-232 |
2 |
|
.Максимальш» количество интерфейсов RS-485 |
2 |
|
Максимальное количество интерфейсов CAN |
1. |
|
Максимальное количество интерфейсов 10/100BaseT |
1 |
|
Тин встроенного мод ема |
GSMh/«hUMTS |
|
Глубина хранения информации о потреблении энергоресурсов по каждому каналу учёта за месяц, не менее |
12 месяцев |
|
Глубина хранения информации о потреблении энергоресурсов при 30 минутных интервалах по каждому каналу учёта, не менее |
45 дней |
|
Время хранения данных при отключении питания |
20 лет |
|
Габаритные размеры (высота, ширина» глубина), мм |
106x157x61 |
|
Масса контроллера, не более |
0,8 кг |
|
Среднее время наработки на отказ, не менее |
150000 часов |
|
Исполнение .корпуса |
IP30 |
|
Срок службы контроллера, не менее |
20 лет |
Знак утверждения типа
Знак утверждения, типа наносятся на этикетку, расположенную на корпусе контроллера, и. на титульный лист руководства по эксплуатации вверху в центре типографским способом.
Комплект поставки представлен в таблице 4.
Таблица 4
|
Контроллер сбора и передачи данных измерит |
ельный «ПУМА-30» |
1 шт. |
|
Руководство по эксплуатации, с Приложением № 1 «Методика поверки» |
1 шт. | |
Продолжение таблицы 4
|
Формуляр ФО 4035-001-98972723-2014 |
1 шт. |
|
Упаковка |
1 шт. |
|
ПО «Конфигуратор КСПДИ «ПУМА-30» |
1 шт. |
Поверка
осуществляется по документу МП 39793-14 (Приложению № 1 «Методика поверки» руководства по эксплуатации), утверждённому ГЦИ СИ ФБУ «Пензенский ЦСМ* 22 сентября 2014 г.
Перечень рекомендуемых основных средств поверки:
1 Генератор сигналов специальной формы ГСС-80 (№ 30405-05 в Госреестре СИ): Диапазон измеряемых частот 1...110* Гц, частотный даиазон генератора ПО"4...5106 Гц, ПГ± ЫО^Гц.
2 Радиочасы МИР РЧ-01 (№ 27008-04 в Госреестре СИ), ПГ ± 1 10 й с.
Сведении о методиках (методах) измерений
Методака измерений приведена в разделе 5 руководства по эксплуатации.
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и .магнитных величин. Общие технические условия.
2 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема да* средств измерений времени и частоты.
Рекомендации по в сфере государственного регулирования обсс-
Осуществление торговли.
