Комплексы аппаратно-программные измерительные MEAC2000, MEAC300 c аналогово-цифровыми преобразователями DAU и/или WAGO
| Номер в ГРСИ РФ: | РБ 03 23 5684 20 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | «SICK AG», Германия |
|
Описание типа РБ 03 23 5684 20 [2017-05-02]
rb-03-23-5684-20_2017-05-02.pdf
|
Скачать |
Комплексы аппаратно-программные измерительные МЕАС2000 с аналоговоцифровыми преобразователями DAU и/или WAGO (далее - комплексы) предназначены для измерения токовых аналоговых сигналов, соответствующих концентрации газа, газовых смесей, учета, сбора, обработки, хранения и отображения и передачи полученной информации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 5684 20 |
| Наименование | Комплексы аппаратно-программные измерительные MEAC2000, MEAC300 c аналогово-цифровыми преобразователями DAU и/или WAGO |
| Год регистрации | 2020 |
| Номер сертификата | 13332 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.2570-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 23 5684 20 [2017-05-02]
rb-03-23-5684-20_2017-05-02.pdf
|
Скачать |
Описание типа
Назначение
Комплексы аппаратно-программные измерительные МЕАС2000 с аналоговоцифровыми преобразователями DAU и/или WAGO (далее - комплексы) предназначены для измерения токовых аналоговых сигналов, соответствующих концентрации газа, газовых смесей, учета, сбора, обработки, хранения и отображения и передачи полученной информации.
Применяются в различных областях хозяйственной деятельности.
Описание
Принцип работы комплексов заключается в приеме аналоговых сигналов от газоанализаторов, установленных в трубах на промышленных объектах, поступающих на аналогово-цифровые преобразователи DAU и/или WAGO. Данные преобразовываются в цифровую форму, обрабатываются и далее передаются в компьютер, который осуществляет сбор, обработку, хранение и отображение и передачу полученной информации о концентрации газа, газовых смесей.
Комплексы используются в составе автоматизированных систем контроля за выбросами загрязняющих веществ и парниковых газов в атмосферный воздух.
Комплексы выполняют следующие функции:
- обработка данных согласно ТКП 17.13.01-2008 с формированием всей необходимой отчетности, а также европейского законодательства;
- визуализации эксплуатационных данных и данных о выбросах;
- дистанционной передачи данных о выбросах в органы надзора;
- передачи данных о выбросах в имеющиеся вычислительные сети и системы управления технологических процессов.
Внешний вид комплексов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма наклейки указано в П^^к^нии А к описанию типа.
DAU

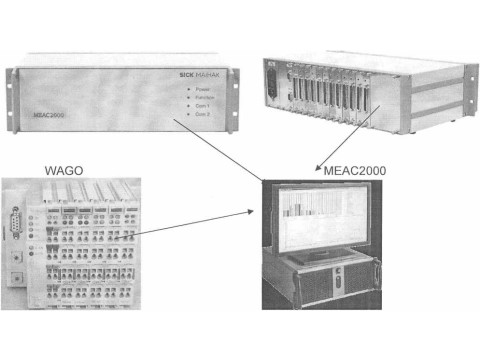

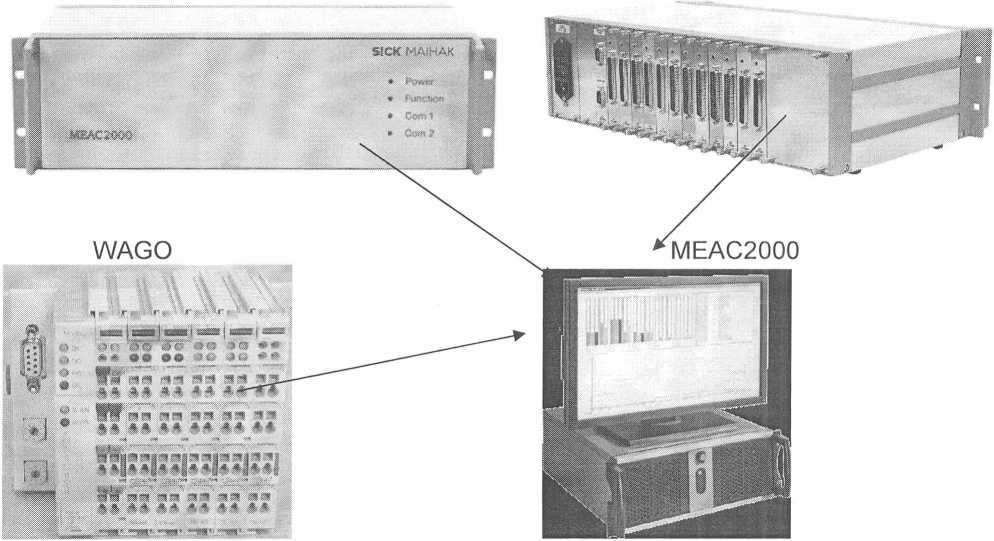

Рисунок 1 - Комплексы аппаратно-программные измерительные МЕАС2000 с аналогово-цифровыми преобразователями DAU и WAGO. Внешний вид
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Максимальное количество подключаемых модулей - модулей DAU/WAGO - модулей DAU - модулей WAGO |
до 16 до 16 до 3 |
|
Максимальное количество измерительных аналоговых входов - DAU -WAGO |
до 80 ДО 2 |
|
Диапазон измерения входных сигналов, мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной погрешности измерения, % от ВПИ - модулей DAU - модулей WAGO |
0,1 0,2 |
|
Максимальное количество измерительных аналоговых выходов - модулей DAU - модулей WAGO |
до 32 ДО 2 |
|
Диапазон воспроизведения выходного сигнала, мА |
от 0 (4) до 20 |
|
Пределы допускаемой основной погрешности воспроизведения, % от ВПВ - модулей DAU - модулей WAGO |
0,1 0,1 |
Пределы допускаемой дополнительной погрешности измерения (воспроизведения), % от ВПИ(ВПВ)/К
- модулей DAU
- модулей WAGO_______
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP20 |
|
Диапазон рабочих температур, °C |
от минус 5 до плюс 50 |
|
Номинальное напряжение питания переменным током, В |
230 |
|
Примечание ВПИ - верхний предел измерений, ВПВ - верхний предел воспроизведения | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки комплексов в соответствии с заказом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK AG", Германия.
МРБ МП.2570 - 2016 "Комплексы аппаратно-программные измерительные МЕАС2000 с аналогово-цифровыми преобразователями DAU и/или WAGO. Методика поверки".
Заключение
Комплексы аппаратно-программные измерительные МЕАС2000 с аналоговоцифровыми преобразователями DAU и/или WAGO соответствуют требованиям документации фирмы "SICK AG", Германия, ТР ТС 004/2011 (декларация о соответствии № RU СЕ.МЛ06.В00170 от 07.03.2017 действительна по 06.03.2022), ТР ТС 020/2011 (сертификат о соответствии № ТС RU С-СЕ.МЛ06.В.00012 от 22.04.2015 действителен по 21.04.2020).
Межповерочный интервал - не более 12 месяцев, для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112.02.1.0.0025
