Анализаторы пыли серии DUSTHUNTER
| Номер в ГРСИ РФ: | РБ 03 09 4837 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «SICK AG», Германия |
Анализаторы пыли серии DUSTHUNTER (далее - анализаторы) предназначены для измерений массовой концентрации пыли в дымовых и технологических газах, газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4837 20 |
| Наименование | Анализаторы пыли серии DUSTHUNTER |
| Год регистрации | 2020 |
| Номер сертификата | 13333 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП. 2291-2012 (изменения №1, 2) |
Поверители
Скачать
|
Описание типа РБ 03 09 4837 20 [2013-01-23]
rb-03-09-4837-20_2013-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4837 20 [2021-06-09]
rb-03-09-4837-20_2021-06-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4837 20 [2018-03-02]
rb-03-09-4837-20_2018-03-02.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы пыли серии DUSTHUNTER (далее - анализаторы) предназначены для измерений массовой концентрации пыли в дымовых и технологических газах, газовых смесях.
Область применения - металлообрабатывающая промышленность, тепловые электростанции и котельные, работающие на твердом топливе, контроль производства порошкообразных продуктов, выбросов цементных и мусоросжигающих заводов и др.
Описание
Анализаторы пыли серии DUSTHUNTER представляют собой стационарные приборы непрерывного действия, устанавливаемые непосредственно на трубах (газоходах).
Анализаторы выпускают в следующих модификациях: DUSTHUNTER С200, Т50, Т100, Т200, SB30, SB50, SB100, SP100, SP30, FWE200DH.
Принцип действия анализаторов DUSTHUNTER Т50, Т100 и Т200 основан на измерении интенсивности светового потока до и после его прохождения через пылегазовую среду. Источником света анализаторов DUSTHUNTER Т является мощный светодиод, излучающий в видимом диапазоне длин волн (450-700 нм). Световой поток, пройдя через измеряемую среду, попадает на отражатель, а затем возвращается на приемник.
Принцип действия анализаторов DUSTHUNTER SB30, SB50, SB100, SP30, SP100 основан на измерении интенсивности рассеянного частицами пыли света. Источником видимого света является лазерный диод длиной волны около 650 нм. Рассеянный частицами свет воспринимается высокочувствительным приемником.
В анализаторе DUSTHUNTER С200 совмещены оба принципа измерений.
. Государствен,,ый
Анализатор FWE200DH предназначен для непрерывного измерения концентрации пыли до 200 мг/м3 во влажных газах (температура ниже точки росы). Анализатор производит отбор части потока газа из газохода, осушку и перегрев с помощью контролируемого электронагрева части влажного потока газа до постоянной температуры измеряемого газа, чтобы исключить ошибки измерения из-за наличия капель. Осушенная проба газа подается в измерительную ячейку. Измеряемый газ просвечивается в измерительной ячейке лазерным лучом. Затем измеряемый газ подается опять в комбинированный измерительный зонд для возврата в газоход. Газовый поток через измерительную систему обеспечивается эжектором. Привод эжектора осуществляется воздуходувкой. Небольшой частичный поток из воздуходувки подается в виде потока продувочного воздуха в измерительную ячейку, чтобы обеспечить чистоту оптических окон в измерительной ячейке и предотвратить конденсацию измеряемого газа в измерительной ячейке.
Анализатор FWE200DH работает по принципу измерения коэффициента рассеяния света (рассеяние по направлению измерительного луча).
Лазерный диод освещает частицы пыли в измеряемом газовом потоке модулированным светом в видимом диапазоне (длина волны, примерно, 650 нм).
На основании измеренной интенсивности рассеянного света определятся концентрация пыли.
Индикация рабочих значений и состояния анализатора отображается на жидкокристаллическом дисплее.
В состав всех моделей анализаторов входит блок MCU для управления, обработки и вывода измерительной и служебной информации. Блок MCU может комплектоваться либо встроенной системой подачи воздуха, либо дополнительным внешним узлом подачи воздуха.
Градуировку анализаторов выполняют после установки их на место эксплуатации путем сравнения результатов измерений оптических характеристик с результатом измерений гравиметрическим методом.
Измерительная информация выводится в виде аналогового сигнала (0/2/4-22) мА и одновременно на дисплей блока обработки информации. Анализаторы снабжены интерфейсами RS 232 и USB.
Анализаторы имеют встроенное программное обеспечение (ПО).
Идентификационные данные ПО представлены в таблице 1.
Таблица 1.
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО, не выше | |
|
DUSTHUNTER |
SB30 |
V 01.05.00 |
|
SB50 |
V 01.06.03 | |
|
SB100 |
V 01.06.03 | |
|
SP30 |
V01.02.12 | |
|
SP100 |
V 01.06.06 | |
|
Т50 |
V 01.04.02 | |
|
Т100 |
V01.12.03 | |
|
Т200 |
V01.12.03 | |
|
FWE200DH |
V01.02.12 | |
Внешний вид анализаторов приведен на рисунках 1-7.
Место нанесения знака поверки в виде клейма-наклейки приведено в
приложении А.

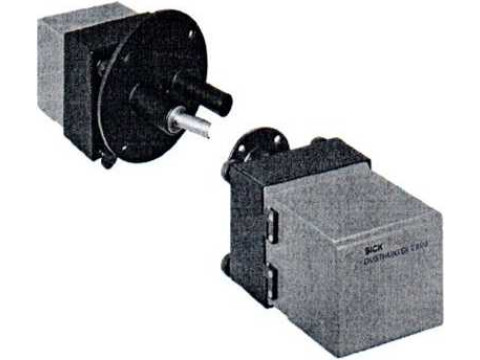

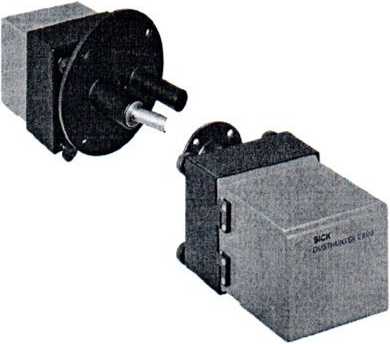

Рисунок 1 - Внешний вид анализаторов пыли серии DUSTHUNTER С200
Рисунок 2 - Внешний вид анализаторов пыли серии DUSTHUNTER Т50
Рисунок 3 - Внешний вид анализаторов пыли серии DUSTHUNTERТ100,Т200
Рисунок 4 - Внешний вид анализаторов пыли серии DUSTHUNTER SB30
Рисунок 5 - Внешний вид анализаторов пыли серии DUSTHUNTER SB50.SB100
Рисунок 6- Внешний вид анализаторов пыли серии DUSTHUNTER SP30, SP100
Рисунок 7 - Внешний вид анализаторов пыли серии DUSTHUNTER FWE200DH
а.
((«ВЫ
Ли'
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов пыли серии DUSTHUNTER представлены в таблицах 2, 3, 4.
Таблица 2 - Метрологические и технические характеристики анализаторов модификаций С200, Т50, Т100, Т200
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
С200 |
Т50 |
Т100 |
Т200 | |
|
Диапазон измерений светопропускания , % |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
|
Пределы допускаемой относительной погрешности при измерении светопропускания, % |
±3 | |||
|
Диапазон измерений массовой концентрации пыли (минимальный/максимальный), мг/м3 |
от 0 до 200 / от 0 до 10000 | |||
|
Пределы допускаемой относительной погрешности при измерении массовой концентрации пыли, % |
±15 | |||
|
Диапазон температур анализируемого газа (без конденсации влаги), °C |
от минус 40 до плюс 600 | |||
|
Давление в газоходе, гПа |
от минус 50 до плюс 50 | |||
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 60 | |||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-15: - для блока приемопередатчика и блока управления - для внешнего блока продувки |
IP66 IP54 | |||
|
Номинальное напряжение питания, В, при частоте питающей сети 50 Гц |
230 | |||
|
Потребляемая мощность, Вт, не более |
100 | |||
Таблица 3 - Метрологические и технические характеристики анализаторов модификаций SB30, SB50, SB100, SP30, Р100
|
Наименование характеристики |
Значение характеристики | ||||
|
SB30 |
SB50 |
SB100 |
SP100 |
SP30 | |
|
Диапазон измерений массовой концентрации пыли (минимальный/максимальный), мг/м3 |
от 0 до 20/ от 0 до 200 |
от 0 до 20/ от 0 до 200 |
от 0 до 10/ от 0 до 200 |
от 0 до 5/ от 0 до 200 |
от 0 до 7,5/ от 0 до 3000 |
|
Пределы допускаемой относительной погрешности при измерении массовой концентрации пыли, % |
±15 | ||||
|
Пределы допускаемой относительной погрешности при измерении светорассеяния, % |
±3 | ||||
|
Диапазон температур анализируемого газа (без конденсации влаги), °C |
от минус 40 до плюс 600 |
от минус 40 до плюс 400 |
от минус 40 до плюс 220 | ||
|
Давление в газоходе, гПа |
от минус 50 до плюс 30 | ||||
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 60 | ||||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-15: - для блока приемопередатчика и блока управления; - для внешнего блока продувки |
IP66 IP54 | ||||
|
Номинальное напряжение питания, В, при частоте питающей сети 50 Гц |
230 | ||||
|
Потребляемая мощность, Вт, не более |
100 | ||||
Таблица 4 - Метрологические характеристики анализаторов пыли серии DUSTHUNTER модификации FWE200DH
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой концентрации пыли (минимальный/максимальный), мг/м3 |
от 0 до 5 / от 0 до 200 |
|
Пределы допускаемой относительной погрешности при измерении массовой концентрации пыли, % |
±15 |
|
Пределы допускаемой относительной погрешности при измерении светорассеяния, % |
±3 |
|
Диапазон температур анализируемого газа (без конденсации влаги), °C |
от 0 до 220 |
|
Давление в газоходе, гПа |
от минус 20 до плюс 20 |
|
Диапазон температур эксплуатации, °C |
от минус 20 до плюс 50 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-15 |
IP54 (для оболочки электронных блоков IP65) |
|
Номинальное напряжение питания, В, при частоте питающей сети 50 Гц |
230 |
|
Потребляемая мощность, кВт, не более |
1,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки анализаторов входят:
|
Наименование |
Кол-во |
|
Анализатор пыли |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП.2291-2012 (изменение 2-2020J |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK AG " (Германия).
МРБ МП.2291-2012 "Анализаторы пыли серии DUSTHUNTER. Методика поверки" (изменение 2-2020).
Заключение
Анализаторы пыли серии DUSTHUNTER соответствуют требованиям технической документации фирмы-изготовителя.
Анализаторы пыли серии DUSTHUNTER соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, сертификат соответствия № ЕАЭС RU С-ОЕ.МЮ62.В.01397/19 (серия RU №020812), срок действия до 14.11.2024.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/ 112 1.0025 (действителен до 30.03.2024)
