Поляриметры автоматические АР-300, SAC-i
| Номер в ГРСИ РФ: | РБ 03 11 4070 20 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Поляриметры |
| Производитель / заявитель: | "Atago Co., LTD", Япония |
Поляриметры автоматические АР-300, SAC-i (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации жидких и твердых оптически активных веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4070 20 |
| Наименование | Поляриметры автоматические АР-300, SAC-i |
| Год регистрации | 2020 |
| Номер сертификата | 13335 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "Atago Co., LTD", Япония (JP) |
Производитель / Заявитель
фирма "Atago Co., LTD"
Адрес: 32-10, Honcho, Itabashi-ku, Tokyo 173 173-0001
Контакты: 81-3-3964-6156
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.1935-2009 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 11 4070 20 [2015-03-13]
rb-03-11-4070-20_2015-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4070 20 [2021-01-27]
rb-03-11-4070-20_2021-01-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4070 20 [2009-11-05]
rb-03-11-4070-20_2009-11-05.pdf
|
Скачать |
Описание типа
Назначение
Поляриметры автоматические АР-300, SAC-i (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации жидких и твердых оптически активных веществ.
Область применения - лаборатории предприятий химической, нефтеперерабатывающей, фармацевтической, пищевой, парфюмерной и других отраслей промышленности, а также в научных исследованиях.
Описание
Поляриметрия - это физико-химический метод исследования, основанный на измерении степени поляризации света и оптической активности, т.е. величины вращения плоскости поляризации света при прохождении его через оптически активные вещества. Величина такого вращения в растворах зависит от концентрации, поэтому поляриметры могут применяться для измерения концентрации оптически активных вещества.
Поляриметры выпускают в двух модификациях: АР-300, SAC-i.
Поляриметры - полностью автоматические приборы. Измерение начинается при установке на место трубки для наблюдения, заполненной образцом, и нажатии кнопки “START”.
Приборы имеют две шкалы: угловую шкалу, дающую показания оптического вращения в угловых градусах; сахарную шкалу, дающую показания в сахарных градусах °Z (по Международной сахарной шкале).
Поляриметры работают по принципу «оптического нуля» и состоят из оптикомеханической системы и электронного блока с микропроцессором и системой регистрации. Свет от источника монохроматического излучения (галогенной лампы, номинальное время работы которой 2000 часов), с помощью фокусирующей линзы, формирующей узкий световой пучок, проходит через неподвижный поляризатор и кювету с оптически активным веществом, в результате чего происходит поворот плоскости поляризации монохроматического излучения на определенный угол. После прохождения кюветы линейно поляризованный световой пучок проходит через установленный на электродвигателе вращающийся анализатор и с помощью второй линзы фокусируется на полупроводниковый фотоэлектрический детектор, где преобразуется в электрический сигнал, который поступает в электронный блок поляриметра. Наличие сигнала с фотоэлектрического детектора указывает на то, что оптическая ось анализатора расположена не строго перпендикулярно центральной плоскости поляризации света, выходящего из поляризатора и прошедшего через кювету с оптически активным веществом. При возникновении рассогласования электродвигатель вращает анализатор до тех пор, пока сигнал не уменьшится до нуля, после чего вращающийся анализатор останавливается, и в поляриметре устанавливается поляриметрический баланс («оптический нуль»), что также имеет место, когда в кювете нет оптически активного вещества. Скомпенсированный анализатором угол поворота плоскости поляризации после его преобразования, в соответствии с записанным в памяти микропроцессора математическим алгоритмом, в виде цифрового сигнала передается на дисплей, где отображается либо в угловых градусах, либо в международных сахарных градусах с температурной компенсацией, либо в международных сахарных градусах без температурной компенсации, значения которых различны для разных оптически активных веществ.
Полученные результаты можно вывести на принтер, посылать или принимать данные через встроенный последовательный порт RS232C.
Поляриметры поставляются с установленным встроенным программным обеспечением (ПО), которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе, передачу по интерфейсам связи и хранение. Программное обеспечение прошито в память микропроцессора и защищено паролем. Также поляриметры могут работать с коммерческим автономным ПО («Ехе1», «HyperTerminal», «TeraTerm»). Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификацинное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«SAC-i» |
«SAC-i» |
Ver. 101-101 |
2144 df1c |
CRC32 |
|
«АР-300» |
«АР-300» |
VR.205 |
5645522Е32303500 |
Check SUM (ATAGO ORIGINAL) |
Место нанесения знака поверки (клейма-наклейки) указано в приложении А. Внешний вид поляриметров представлен на рисунках 1-2.

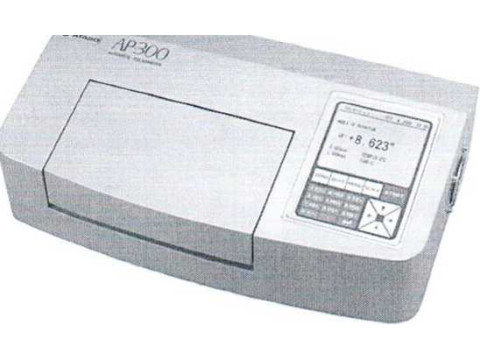

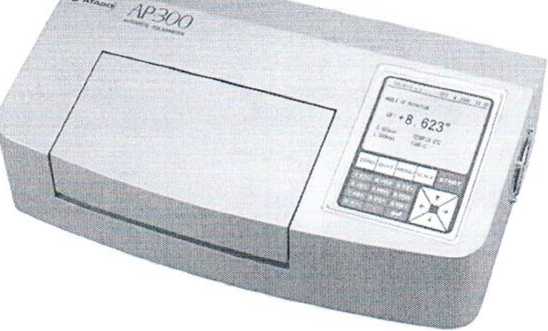

Рисунок 1 - Внешний вид поляриметров автоматических АР-300

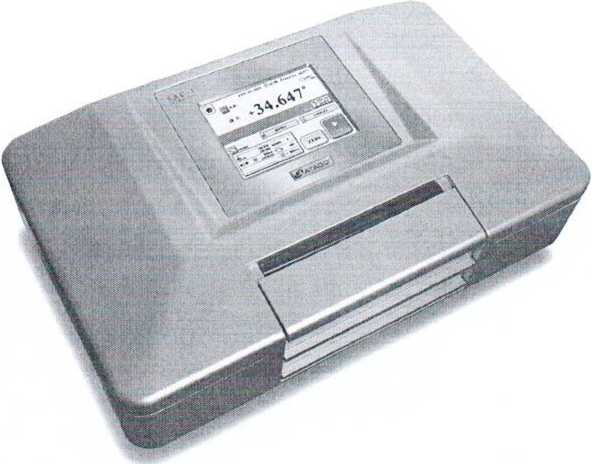

Рисунок 2 - Внешний вид поляриметров автоматических SAC-i
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики поляриметров автоматических АР-300, SAC-i представлены в таблице 2.
Таблица 2______________________________________________________
|
Наименование характеристики |
Значение характеристики для модификации | |
|
АР-300 |
SAC-i | |
|
Диапазон измерений угла вращения плоскости поляризации: -угол вращения, градус; -Международная сахарная шкала, °Z |
от минус 89,99 до плюс 89,99 от минус 130,00 до плюс 130,00 |
от минус 89,999 до плюс 89,999 от минус 130,00 до плюс 130,00 |
|
Пределы допускаемой абсолютной погрешности при измерении угла вращения плоскости поляризации: - угол вращения, градус; - Международная сахарная шкала, °Z |
±0,03 ±0,10 |
для диапазона измерений от минус 45 до плюс 45: ±0,01; в остальном диапазоне: ±0,03 для диапазона измерений от минус 100 до плюс 100: ±0,03; в остальном диапазоне: ±0,10 |
|
Диапазон коррекции температуры для Международной сахарной шкалы, °C |
от 18 до 30 |
от 10 до 30 |
|
Потребляемая мощность, В А, не более |
50 |
140 |
|
Габаритные размеры, мм, не более |
485x285x175 |
600x365x210 |
|
Масса, кг, не более |
11,5 |
20,0 |
|
Условия эксплуатации: -диапазон рабочих температур, °C -относительная влажность, %, не более |
от 10 до 30 80 |
от 10 до 30 80 |
|
Условия транспортирования: -диапазон температур, °C; -относительная влажность, %, не более |
от 5 до 40 90 |
от 5 до 40 90 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
f %
Лист 4 Листов 6
\ /
Комплектность
Комплект поставки поляриметров представлен в таблице 3. Таблица 3
|
Наименование |
Количество |
|
Поляриметр (модификация в зависимости от заказа) |
1 |
|
Поляриметрические трубки: 100 мм (объем 5 мл), 200 мм (объем 20 мл) |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1935-2009 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы “Atago Со., LTD”, Япония.
МРБ МП.1935-2009 "Поляриметры автоматические АР-300, SAC-i, поляриметры Polax-2L. Методика поверки".
Заключение
Поляриметры автоматические АР-300, SAC-i соответствуют требованиям документации фирмы “Atago Со., LTD”, Япония; Технических регламентов Таможенного союза "О безопасности низковольтного оборудования", ТР ТС 004/2011, "Электромагнитная совместимость технических средств", ТР ТС 020/2011 (декларация о соответствии ЕАЭС N RU Д-JP.KAOI .В.03347/19 по 16.05.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
