Преобразователи температуры СТ (далее термопреобразователи), предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса первичных термопреобразователей, преобразования сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5660 20 |
| Наименование | Преобразователи температуры СТ |
| Год регистрации | 2020 |
| Номер сертификата | 13337 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | СООО "Аплисенс", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АПЛИСЕНС"
Адрес: 210004, г. Витебск, ул. М.Горького, д. 42А, каб.7
Контакты: тел.: (0212) 36-36-86, 36-36-98, факс: (0212) 36-36-86 / iaplisens.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МРБ МП.2516-2015 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 10 5660 20 [2017-03-06]
rb-03-10-5660-20_2017-03-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5660 20 [2018-04-24]
rb-03-10-5660-20_2018-04-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5660 20 [2015-09-07]
rb-03-10-5660-20_2015-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5660 20 [2020-07-08]
rb-03-10-5660-20_2020-07-08.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры СТ (далее термопреобразователи), предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса первичных термопреобразователей, преобразования сигнала первичного преобразователя температуры в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА, а также отображения измеряемой температуры на цифровой индикации и передаче цифрового сигнала по протоколу HART.
Преобразователи температуры СТ применяются в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.
Описание
Принцип действия термопреобразователей основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) в зависимости от температуры измеряемой среды или на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи, в зависимости от типа применяемых первичных элементов (ЧЭ).
Термопреобразователи состоят из чувствительного элемента (ЧЭ), помещенного в защитную арматуру и соединенного с измерительным преобразователем (ИП). Соединительные проводники первичного элемента выведены на вход преобразователей температуры или клеммной колодки, вмонтированных в монтажной головке. Зависимость выходного сигнала от измеряемой температуры термопреобразователей - линейная.
Термопреобразователи имеют в качестве первичного преобразователя;
- модификация CTR - термопреобразователи сопротивления с ти^ом НСХ по ГОСТ 6651 (далее ТС); V /
V 75 док^.Д/ /
- модификация CTU - преобразователи термоэлектрические по ГОСТ 6616 с номинальной статической характеристикой (далее НСХ) по СТБ ГОСТ Р 8.585 (далее ТП).
Термопреобразователи могут изготавливаться с различным конструктивным исполнением, с различным оснащением монтажной головки. Термопреобразователи отличаются между собой метрологическими характеристиками, оснащением монтажной головкой, наличием или отсутствием взрывозащиты.
Термопреобразователи могут выполняться с измерительными преобразователями, которые встроены непосредственно в головке первичного преобразователя и образуют единое устройство, так и комплектоваться преобразователями температуры измерительными AT, LI, GI фирмы «APLISENS» S.A., Польша, поставляемые как отдельные средства измерений. По требованию потребителя допускается применение преобразователей температуры других производителей.
Защита от несанкционированного доступа, в зависимости от исполнения термопреобразователя, обеспечивается пломбированием. Пломбирование производит потребитель на месте монтажа термопреобразователя.
Клеймо-наклейка наносится на корпус монтажной головки термопреобразователей в любом свободном месте.
Фотографии внешнего вида термопреобразователей приведены на рисунках 1-8.
'Государственный реестр
1 средств измерений I

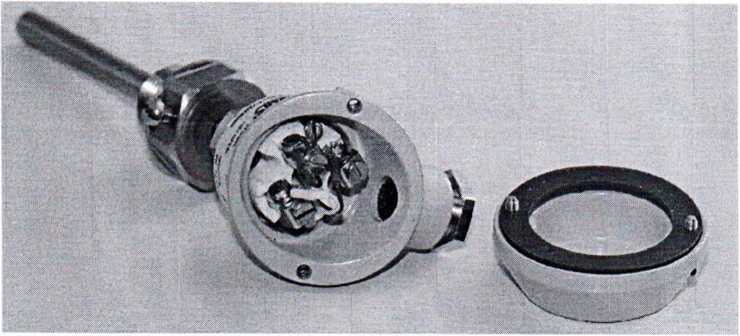

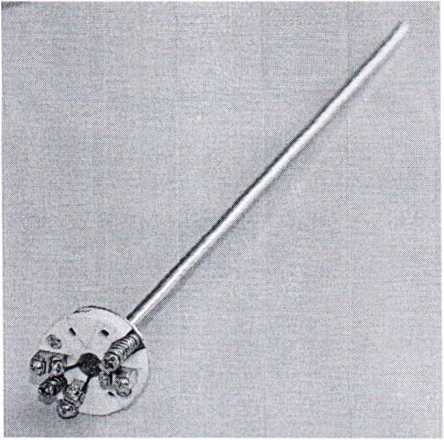

Рисунок 1 - Общий вид термопреобразователей конструктивного исполнения W

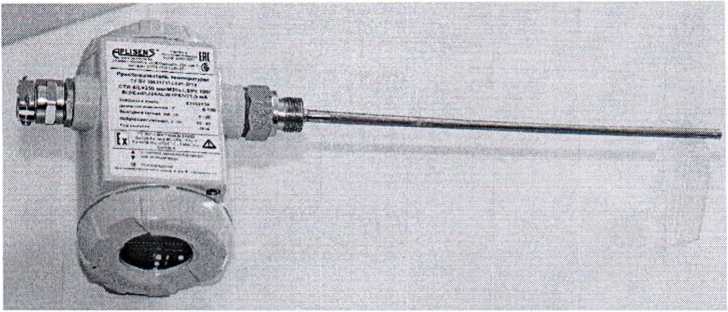

Рисунок 2 - Общий вид термопреобразователей с оснащением монтажной головки колодкой зажимной KZ

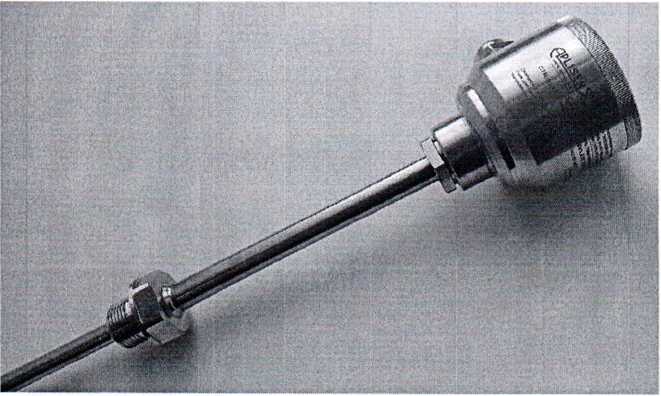

Рисунок 3 - Общий вид термопреобразователей с оснащением монтажной головки преобразователями температуры AT; ATX; GI-22; LI-24G; LI-24GX

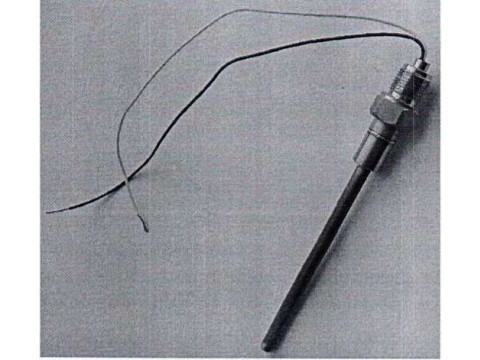

Рисунок 4 - Общий вид термопреобразователей исполнений монтажной головки ALW, SN, LI24ALW, LI24ALW/SN

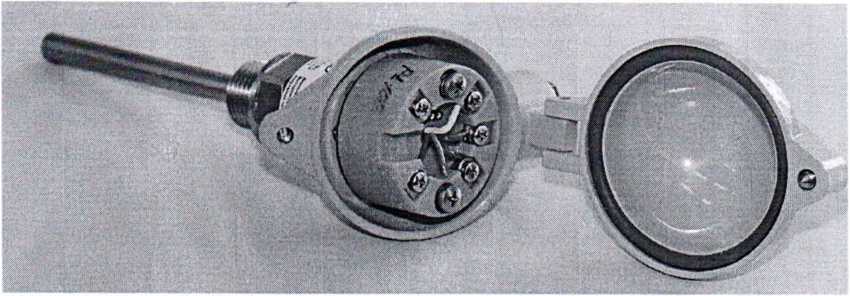

Рисунок 5 - Общий вид термопреобразователей исполнения монтажной головки PZ (SEG)

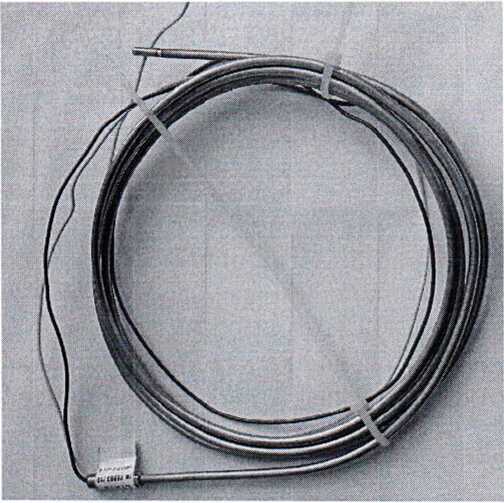

Рисунок 6 - Общий вид термопреобразователей исполнений монтажной головки ZG и PD (РМ__)

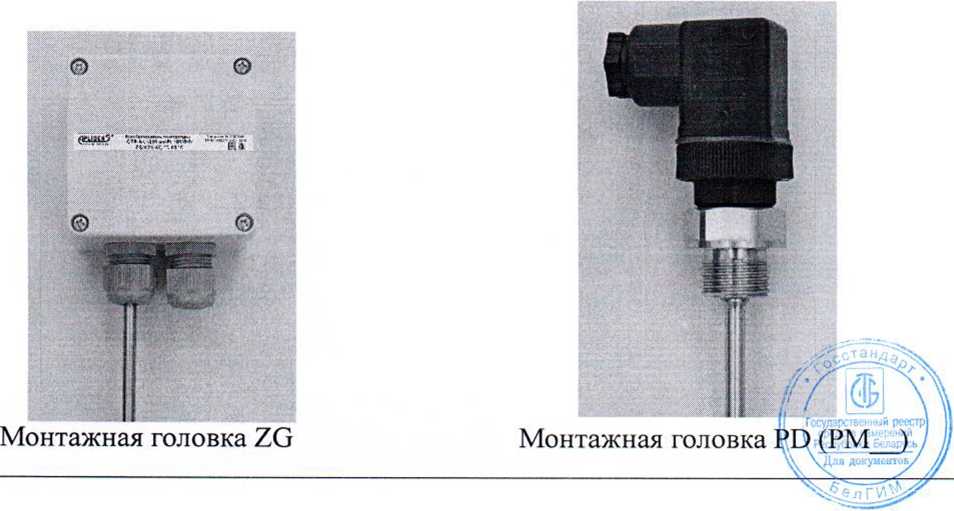

Рисунок 7 - Общий вид термопреобразователей конструктивных исполнений ВТ и ВТа, ТК и ТКа, Т и Та, El, Е2

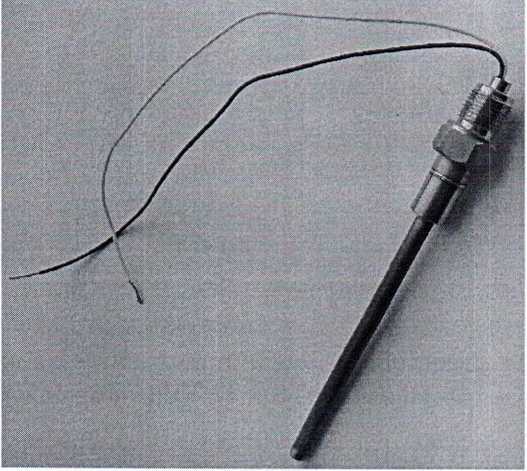

Рисунок 8 - Общий вид термопреобразователей конструктивных исполнений В и GE1
Программное обеспечение
Программное обеспечение (ПО) термопреобразователей состоит из двух частей: из встроенного и автономного (прикладного) ПО.
Встроенное метрологически значимое ПО устанавливается изготовителем во время производственного цикла в преобразователи температуры AT, АТ)<, GI-22, LI-24G, LI-24GX, исполнения монтажной головки ALW, SN, LI24ALW, EI24ALW/SN.
и \ Республик / //
\Дм «ИфМИШ/ !/
Для функционирования преобразователей необходимо наличие встроенной части ПО.
Разделение ПО на законодательно контролируемую и законодательно неконтролируемую части не реализовано.
Законодательно контролируемой частью является вся встроенная часть ПО.
Параметры законодательно контролируемой части встроенной части ПО
преобразователей приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационный наименование встроенного ПО |
software |
|
Номер версии (идентификационный номер) ПО* |
1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Законодательно контролируемая часть ПО четко идентифицирована, обеспечена средствами предотвращения от случайного неправильного применения и защищена от мошенничества с помощью специальных программных средств Уровень безопасности по СТБ OIML D 31 - (II).
Параметры законодательно контролируемой части автономной части ПО для коммуникации по интерфейсу RS-232 приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационный наименование автономного ПО |
LMPT |
|
Номер версии (идентификационный номер) ПО* |
1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Параметры законодательно контролируемой части автономной части ПО для
коммуникации по протоколу HART приведены в таблице 3. Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационный наименование автономного ПО |
RAPORT-2 |
|
Номер версии (идентификационный номер) ПО* |
1.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
Примечание к таблицам 1-3: * - и более поздние версии.
Законодательно контролируемая часть ПО четко идентифицирована, обеспечена средствами предотвращения от случайного неправильного применения и защищена от мошенничества с помощью простых программных средств. Уровень безопасности по СТБ OIML D 31 - (I).
Прикладное ПО не является законодательно контролируемым.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Модификации, исполнения монтажной головки (далее исполнения), оснащение монтажной головки (далее оснащение) и метрологические характеристики термопреобразователей соответствуют требованиям таблиц 4-7.
Описание типа средства измерений
Таблица 4 - Диапазоны измерений, допускаемые отклонения от НСХ термопреобразователей CTR с колодкой зажимной KZ, монтажной головкой PD, РМ_, ZG с колодкой зажимной KZ или без монтажной головки
|
Модификация (оснащение) термопреобраз ователя |
НСХ |
Номинальн ое значение сопротивл ения при 0 °C, Ro, Ом |
Температу рный коэффицие нт сопротивле ния, а, °C'1 |
Класс допуска и пределы допускаемой абсолютной погрешности измерения температуры, Дтс ,°С |
Диапазон измерений*, °C | |
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
CTR, (KZ, без монтажной головки) |
Pt 100 |
100 |
0,003 85 |
А -±(0,15+0,002 111) для диапазона измерений от -70 °C до +450 °C; В-±(0,3+0,005 |t|) для диапазона измерений от -70 °C до +600 °C С-±(0,6+0,01 |t|) для диапазона измерений от -70 °C до +600 °C |
от -70 до +600 | |
|
Pt 500 |
500 | |||||
|
Pt 1000 |
1000 | |||||
|
50 М |
50 |
0,004 28 |
А — ±(0,15+0,002 111) для диапазона измерений от -50 °C до +120 °C; В-±(0,3+0,005 |t|) для диапазона измерений от -50 °C до +200 °C С-±(0,6+0,01 |t|) для диапазона измерений от -70 °C до +200 °C |
от-70 до +200 | ||
|
100 Н |
100 |
0,006 17 |
С-±(0,6+0,01 |t |
1) |
/60 до + 1 ir 180' L.1 —_-------_j | |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
1 | |
|
CTR, монтажная головка PD, РМ_ |
Pt 100 |
100 |
0,003 85 |
от-40 до +80 от -40 до +200 (спец. исполнение) | ||
|
Pt 500 |
500 |
В ±(0,3+0,005 11 | ||||
|
Pt 1000 |
1000 | |||||
|
CTR, монтажная головка ZG с KZ |
Pt 100 |
100 |
0,003 85 |
A-±(0,15+0,002 |
Itl) |
от-40 до +80 |
|
Pt 500 |
500 |
для диапазона измерений от -40 °C до +80 °C; В— ±(0,3+0,005 111) для диапазона измерений от -40 °C до +80 °C | ||||
|
Pt 1000 |
1000 | |||||
* — Предельные значения диапазонов измерений в соответствии с типом термосопротивлений, по требованию заказчика возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов.
Примечание - 111 - абсолютное значение измеряемой температуры, °C
Таблица 5 - Диапазоны измерений, допускаемые отклонения от НСХ термопреобразователей CTU без монтажной головки или с колодкой зажимной KZ
|
Модификац ия термопреоб разователя |
Оснащени е |
НСХ |
Диапазон измерений *,°С |
Класс допуск а |
Диапазон измерений,для классов, °C |
Пределы допускаемых отклонений от НСХ, ,°С |
|
J |
От-40 до +750 |
1 2 |
от -40 до +375 вкл. св. +375 до +750 вкл. от -40 до +333 вкл. св. +333 до +750 вкл. |
±1,5 ±0,004-111 ±2,5 ±0,0075-Itl | ||
|
L |
От-70 до +600 |
2 3 |
от -40 до +300 вкл. св. +300 до +600 вкл. от -70 до +100 вкл. |
±2,5 ±0,0075-Itl ±2,5 | ||
|
CTU |
KZ, без монтажно й головки |
Т |
Ог -70 до +350 |
1 2 3 |
от -40 до+125 вкл. св. +125 до +350 вкл. от-40 до + 133 вкл. св. +133 до +350 вкл. от -70 до +40 вкл. |
±0,5 ±0,004-111 ±1,0 ±0,0075-111 ±1,0 |
|
К |
От-70 до+1200 |
1 2 |
от -40 до +375 вкл. св. 375 до 1000 вкл. от -40 до +333 вкл. |
±1,5 ±0,004-|t| ±2,5 | ||
|
N |
От-70 до+1200 |
3 |
св. +333 до +1200 вкл. от -70 до +40 вкл. |
±0,0075-Itl ±2,5 | ||
|
S |
ОгО до +1200 |
1 2 |
от 0 до +1100 вкл. св. 0 до +600 вкл. св. +600 до +1200 вкл. |
±1,0 ±1,5 ±0,0025-111 |
* - Предельные значения диапазонов измерений в соответствии с типом термосопротивлений, по требованию заказчика возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов.
Примечание - 111 - абсолютное значение измеряемой температуры, °C
Таблица 6 - Метрологические характеристики термопреобразователей с оснащением преобразователями температуры AT, ATX, LI-24G, LI-24GX, GI-22
|
Модификация термопреобра зователя |
Оснаще ние |
НСХ |
Диапазон измерений*, °C |
Выходной сигнал |
Пределы допускаемой основной приведенной погрешности у0 от диапазона изменения выходного сигнала, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
CTR |
АТ, ATX |
Pt 100 |
-40-+660 |
от 4 до 20 мА постоянного тока |
от ±0,20 до ±2,00** |
|
CTR |
GI-22 |
Pt 100 |
-40-+600 |
от 4 до 20 мА постоянного тока |
от ±0,20 до ±2,00** |
|
Pt 500 |
-40-+200 |
от ±0,20 до ±2,00** | |||
|
Pt 1000 |
-40-+250 | ||||
|
100 н |
-40 -+180 | ||||
|
CTU |
J |
-40-+750 |
от ±0,20 до ±2,00** | ||
|
L |
-40-+600 | ||||
|
T |
-40-+350 | ||||
|
К |
-40-+1200 | ||||
|
N |
-40-+1200 | ||||
|
S |
0-+1200 | ||||
|
CTR |
LI-24G, LI-24GX |
Pt 100, Pt 500 |
-40-+600 |
от 4 до 20 мА постоянного тока; HART-протокол |
от ±0,10 до ±1,00** |
|
Pt 1000 |
-40-+266 | ||||
|
50 M |
-40 -+180 | ||||
|
100 H |
-40 -+180 | ||||
|
сти |
LI-24G, LI-24GX |
J |
-40-+750 |
от 4 до 20 мА постоянного тока; HART-протокол |
от ±0,10 до ±1,00** |
|
L |
-40-+600 | ||||
|
T |
-40-+350 | ||||
|
К |
-40-+1200 | ||||
|
N |
-40-+1200 | ||||
|
S |
0-+1200 |
* - Предельные значения диапазонов измерений термопреобразователей, по требованию заказчика возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов.
** Предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,20; ±0,25; ±0,50; ±1,00; ±1,50; ±2,00. Примечания:
1) Типы НСХ для CTR- по таблице 4, для CTU - по таблице 5;
2) Величина минимального поддиапазона - 10 °C, кроме термопреобразователей CTU с оснащением G1-22 - 50 °C
Таблица 7 - Метрологические характеристики термопреобразователей исполнения
I24ALW, LI24ALW/SN с ж/к
ALW, SN
|
Модифика ция термопрео бразовате ля |
Исполне ние |
НСХ |
Диапазон измерений *,°C |
Выходной сигнал |
Пределы допускаемой основной | |||
|
приведенной погрешности у0 от диапазона изменения выходного сигнала, % |
абсолютной погрешности А отображения температуры, °C | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||
|
CTR |
ALW, SN |
Pt 100 |
-40-+550 |
от 4 до 20 мА постоянно го тока; HART-протокол |
от ±0,10 до ±1,00** |
±(0,25+0,002- |
t |
) |
|
CTU |
к |
-40-+550 |
±1,50 при t <375 °C ±(0,004-t) при t>375 °C | |||||
|
CTR |
LI24AL W, LI24AL W/SN |
Pt 100, Pt 500, Pt 1000 |
-40-+600 |
от ±0,10 до ±1,00** |
±(0,25+0,002- |
t | ||
|
CTU |
LI24AL W, LI24AL W/SN |
J |
-40-+750 |
от 4 до 20 мА постоянно го тока; HART-протокол |
от ±0,10 до ±1,00** |
±1,50 при t <375 °C ±(0,004-t) при t >375 °C | ||
|
L |
-40-+600 | |||||||
|
T |
-40-+350 | |||||||
|
к |
-40-+1200 | |||||||
|
N |
-40-+1200 | |||||||
|
s |
0-+1200 | |||||||
* - Предельные значения диапазонов измерений термопреобразователей, по требованию заказчика возможно изготовление термопреобразователей с диапазонами измерений, находящимися внутри указанных диапазонов. ** Предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,20; ±0,25; ±0,50; ±1,00.
Примечания:
1) Типы НСХ для CTR- по таблице 4, для CTU - по таблице 5;
2) 111 - абсолютное значение измеряемой температуры, °C;
t - значение измеряемой температуры, °C;
3) Величина минимального поддиапазона - 10 °C
2 Погрешность термопреобразователей, которые комплектуются преобразователями температуры измерительными AT, LI, GI фирмы «APLISENS» S.A., Польша или преобразователями измерительными других производителей (далее
ПТ), поставляемые как отдельные средства измерений
определяется по формуле
Л ^ЛТС(ТП) +ЛПТ,
где Дтп (ТП) - предел допускаемой абсолютной погрешности измерения температуры, °C, первичного преобразователя (ТС— по таблице 4, ТП — по таблице 5);
Дпт - предел допускаемой абсолютной погрешности, °C, преобразователей температуры измерительных AT, LI, GI или преобразователей измерительных других производителей по действующей ТИПА.
3 Номинальное напряжения питания термопреобразователей - 24 В постоянного тока.
4 Степень защиты термопреобразователей от воздействия пыли, посторонних тел и воды по ГОСТ 14254 в зависимости от вида защитного корпуса и монтажной головки соответствует:
- IP00 для конструктивного исполнения W, U01;
- IP58 для конструктивных исполнений ВТ, ВТа, Т, Та, ТК, ТКа, El, Е2, GE1, В;
- IP65, IP66, IP67 для исполнений AL50 (МА), AL70 (NA), AL85 (DA), ALZ (DAO), PZ (SEG), ALW, SN, LI24ALW, LI24ALW/SN, ZG*.
* определяется степенью защиты ввода кабельного по заказу.
5 Термопреобразователи устойчивы к воздействию температуры окружающего воздуха в диапазоне температур от минус 40 °C до плюс 70 °C по группе С2 ГОСТ 12997, кроме:
- термопреобразователи с оснащением KZ - от минус 40 °C до плюс 150 °C;
- термопреобразователи с монтажной головкой ZG с оснащением KZ - от минус 40 °C до плюс 80 °C;
- термопреобразователи с оснащением KZ или без монтажной головки специального исполнения Ех - от минус 40 °C до плюс 75 °C;
- термопреобразователи с оснащениями AT, LI-24G, G1-22 - от минус 40 °C до плюс 80 °C;
- термопреобразователи конструктивного исполнения W с оснащением преобразователями температуры ATX, исполнения AL50, AL70, AL85, PZ с оснащением ATX специального исполнения Ех - от минус 40 °C до плюс 75 °С(Т4)/плюс 70 °С(Т5)/плюс 55 °С(Т6);
- термопреобразователи конструктивного исполнения W с оснащением преобразователями температуры LI-24GX, исполнения AL50, AL70, AL85, PZ с оснащением LI-24GX специального исполнения Ех:
для Pi<0,75 Вт - от минус 50 °C до плюс 70 °С(Т5)/плюс 50 °С(Т6),
для Pi<l,2 Вт - от минус 50 °C до плюс 60 °С(Т5)/плюс 40 °С(Т6);
- термопреобразователи исполнения ALW/Ex, SN/Ex, LI24ALW/Ex, LI24ALW/SN/Ex:
а) характеристика источника питания линейная:
для Pi<0,75 Вт - от минус 40 °C до плюс 80 °С(Т4)/плюс 70 О|
для Pi<0,5 Вт - от минус 40 °C до плюс 45 °С(Т6);
б) характеристика источника питания трапециевидная:
для Pi<0,6 Вт - от минус 40 °C до плюс 80 °С(Т5),
для Pi<0,5 Вт- от минус 40 °C до плюс 45 °С(Т6);
в) характеристика источника питания прямоугольная — от минус 40 °C до плюс 80 °С(Т5);
- термопреобразователи исполнения ALW, SN, L124ALW, L124ALW/SN - от минус 40 °C до плюс 80 °C;
- термопреобразователи исполнения ALW/Exd, SN/Exd, LI24AL W/Exd, LI24ALW/SN/Exd - от минус 40 °C до плюс 75 °С(Т5)/плюс 45 °С(Т6);
- термопреобразователи исполнения ALZ/Exd - от минус 50 °C до плюс 60 °C.
6 Термопреобразователи устойчивы к воздействию относительной влажности окружающей среды 100 % при температуре плюс 30 °C.
7 Длина погружаемой части термопреобразователей без монтажных приспособлений модификации CTR в зависимости от конструктивного исполнения от 30 до 3150 мм (>3150 мм по заказу потребителя), термопреобразователей модификации CTU в зависимости от конструктивного исполнения:
- от 20 мм для диапазона измерений <200 °C;
- от 150 мм для диапазона измерений <700 °C;
- от 250 мм для диапазона измерений >700 °C.
Длина погружаемой части термопреобразователей с монтажными элементами равна длине монтажной части термопреобразователей.
8 Средняя наработка на отказ, не менее - 100000 ч;
9 Средний срок службы, не менее - 15 лет.
Знак утверждения типа
Знак утверждения типа наносится на этикетку термопреобразователей, а также на титульный лист паспорта и руководства по эксплуатации термопреобразователей типографским способом.
Комплектность
Комплектность поставки термопреобразователей соответствует таблице 8.
Таблица 8 _________________
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
1 |
2 |
3 |
4 |
|
КФГЮ.406402. * |
Преобразователь температуры CTR(U) |
1 шт. |
— |
|
КФГЮ .406402.__♦ ПС |
Преобразователь температуры CTR(U). Паспорт |
1 экз. |
— |
|
КФГЮ.406402.__* РЭ** |
Преобразователь температуры CTR(U). Руководство по эксплуатации |
1 экз. |
Допускается прилагать по 1 экз. на термопреобразователи, поставляемые в один адрес более одной штуки, на бумажном носителе и/или в электронном виде |
|
МРБ МП.2516-2015 |
Система обеспечения единства измерений Республики Беларусь. Преобразователи температуры СТ. Методика поверки |
1 экз. | |
|
КФГЮ.406402.000 ОБ |
Преобразователь температуры CTR(U). Обоснование безопасности |
1 экз. |
Допускается прилагать по 1 экз. на термопреобразователи, поставляемые в один адрес более одной штуки, на бумажном носителе и/или в электронном виде по заказу потребителя |
|
— |
Коммуникатор КАР |
1 шт. |
Поставляется по заказу |
|
— |
Конвертер HART/USB |
1 шт. | |
|
по |
Программное обеспечение «РАПОРТ» |
1 шт. | |
|
КФГЮ.408030.100 |
Упаковка |
1 шт. |
— |
* Обозначение в зависимости от модификации и исполнения термопреобразователей ** Для исполнений ALW, SN, L124ALW, LI24ALW/SN
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 ТУ BY 390317133.001-2014 «Преобразователи температуры СТ»;
2 МРБ МП.2516-2015 «Система обеспечения единства измерений Республики Беларусь. Преобразователи температуры СТ. Методика поверки»;
3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
4 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
5 ГОСТ 8.338-2002 «Государственная система обеспечения единства
измерений. Преобразователи термоэлектрические. Методика поверки»;
6 ГОСТ 8.461-2009 «Государственная система обеспечения единства
измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Заключение
Преобразователи температуры СТ соответствуют требованиям технических условий ТУ BY 390317133.001-2014.
Межповерочный интервал - не более 24 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяца.
/ЛЖи
I Государственный pwcrpi И
' I средств измерений / ||
\ \ Республики 1 1
РУП «Витебский центр стандартизации, метрологии и сертификации,
210015, г. Витебск, ул. Б. Хмельницкого, 20
Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY/112 1.0812 от 10.06.2008г.
Смотрите также
