Комплексы программно-аппаратные wiSLA
| Номер в ГРСИ РФ: | РБ 03 23 5580 14 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "Веллинк", г. Москва |
|
Описание типа РБ 03 23 5580 14 [2015-02-23]
rb-03-23-5580-14_2015-02-23.pdf
|
Скачать |
Комплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для формирования на интерфейсах 10/100/1000BASE-T цифрового измерительного сигнала с заданной тактовой частотой и измерения количества переданной информации при тестировании сетей передачи данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 5580 14 |
| Наименование | Комплексы программно-аппаратные wiSLA |
| Год регистрации | 2014 |
| Номер сертификата | 9484 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-03-04 |
| Получатель сертификата | ООО "Веллинк", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Веллинк"
Адрес: 125130, Москва, Старопетровский пр-д, д. 7а
Контакты: 7 495 979 5643
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Комплексы метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по документу МП 425760-002-66965621-13. |
| Признание поверки | Первичная при выпуске из производства и периодическая: ФГУП ЦНИИС, г. Москва (номер реестра - №0033, шифр поверительного клейма - АБФ)(НТК №12-14). |
Поверители
Скачать
|
Описание типа РБ 03 23 5580 14 [2015-02-23]
rb-03-23-5580-14_2015-02-23.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для формирования на интерфейсах 10/100/1000BASE-T цифрового измерительного сигнала с заданной тактовой частотой и измерения количества переданной информации при тестировании сетей передачи данных.
Описание
Комплексы состоят из аппаратной части - тестеров wi Probe (далее - тестеров) на платформе Sheeva-Plug + программное обеспечение SLAMON, размещаемых на узлах сети передачи данных, и универсального внешнего персонального компьютера (ПК) с установленном на нем специальным программным обеспечением wiSLA 2.0, подсистемы которого осуществляют управление работой комплексов, обработку и хранение полученных данных в результате проведенного измерения и тестирования. Комплексы обеспечивают проведение тестирования на сетях передачи данных со скоростями передачи до 1000 Мбит/с.
Принцип действия комплекса основан на воспроизведении эталонной частоты задающим генератором импульсных сигналов с встроенным кварцевым источником тактовой частоты и формировании на выходе тестеров импульсного сигнала, соответствующего трафику передачи данных (потоку пакетов цифровой информации) на разных уровнях сети. Комплекс обеспечивает логический анализ структуры импульсного сигнала (трафика), поступающего на вход комплекса; измерение количества информации и вычисление статистики сети (определение пропускной способности, задержки распространения пакетов, зависимости уровня потерь пакетов от загрузки канала, максимальной пропускной способности канала).
Функционирование комплекса обеспечивается аппаратными и программными средствами комплекса и внешним ПК со следующими параметрами:
• операционная система Centos;
• свободный объем жесткого диска 200 Гбайт;
• порт 10/100/1000 BASE-T.
ПО комплексов функционирует в среде Linux и FreeBSD. Связь комплекса с управляющим компьютером и подключение к объекту тестирования осуществляется по интерфейсу 10/100/1000 BASE-T.

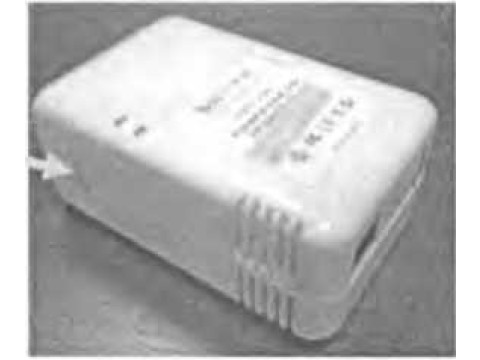

Общий вид аппаратной части комплекса и схема защиты от несанкционированного доступа с помощью однократно используемой этикетки с предупреждающей надписью показаны на рисунке 1.
Этикетка с предупреждающей надписью
Рисунок 1
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями.
Идентификационные данные программного обеспечения (ПО) комплексов
приведены в таблице 1.
Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО wiSLA |
wiSLA 2.0 |
3.0 |
- |
- |
|
ПО wiProbe |
SLAMON |
1.0 |
- |
- |
Комплексы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относятся к группе «С». Запись ПО осуществляется в процессе производства. Доступ к внутренним частям аппаратных средств, включая процессор, защищен конструкцией и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Технические характеристики
|
Характеристика |
Значение |
|
Частота опорного генератора, кратная тактовой частоте формируемого сигнала потока данных, кГц |
300 |
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора (с учетом температурной нестабильности и старения) |
70-10'6 |
|
Пределы допускаемой абсолютной погрешности измерения количества информации от 10 байт до 10 Мбайт: |
±10 байт |
|
Общие характеристики | |
|
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при 25 °C, % |
0-55 10-80 |
|
Условия транспортирования и хранения: - температура окружающей среды, °C |
минус 10 - +45 |
|
Габаритные размеры (длинахширинахвысота) тестера wiProbe, мм |
122x78x46 |
|
Масса тестера wiProbe, кг, не более |
0,5 |
Питание тестеров wiProbe осуществляется сети переменного тока частотой 50/60 Гц и напряжением (120-240) В.
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель каждого тестера, входящего в комплекс, в виде наклеиваемой этикетки, и на руководство по эксплуатации типографским способом.
Комплектность
Комплектность комплекса приведена в таблице 2.
Таблица 2. Комплект поставки комплекса
|
Наименование |
Количество |
|
Комплекс программно-аппаратный wiSLA, включая - тестер wiProbe на платформе Sheeva-Plug |
В соответствии с заказом |
|
Кабель Ethernet |
1 на тестер |
|
CD-диск с ПО |
1 |
|
Наименование |
Количество |
|
Руководство по эксплуатации РЭ 425760-002-66965621-13 |
1 |
|
Методика поверки МП 425760-002-66965621-13 |
1 |
Поверка
Поверка производится в соответствии с документом "Комплексы программноаппаратные wiSLA. Методика поверки. МП 425760-002-66965621-13", утвержденным ФГУП ЦНИИС в январе 2014 г.
Основные средства поверки:
- формирователь IP-соединений Амулет-М: 10 байт - 10 Мбайт, ±1 байт
- частотомер электронно-счетный 43-63/1: 0,1 Гц - 1500 МГц, ±5 - 10'7f ± 1 ед. счета.
Сведения о методах измерений
Комплексы программно-аппаратные wiSLA. Руководство по эксплуатации. 425760-002-66965621-13 РЭ.
Нормативные документы
• ГОСТ 8.129-99 ГСП. Государственная поверочная схема для средств измерений времени и частоты.
• Техническая документация ООО «Веллинк», Москва.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции (средств связи) установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
