Контроллеры специализированные СПЕКОН СК

Назначение

Контроллеры специализированные СПЕКОН СК предназначены для измерения электрических сигналов, поступающих от датчиков давления, перепада давлений, температуры и расхода, и преобразования их в значения параметров контролируемой среды.

Описание

Контроллеры обеспечивают подключение:

- датчиков температуры - термопрсобразоватслсй сопротивления типа ТСМ и ГСП по ГОСТ 6651-2009 и с выходными токовыми сигналами;

— датчиков расхода, давления, перепада давления, уровня с выходными токовыми сигналами по ГОСТ 26.011;

- датчиков расхода с частотным (числоимпульсным) выходом;

- датчиков расхода с беспотенциальным выходом типа «сухой контакт»;

— реостатных датчиков положения исполнительных устройств.

Количество подключаемых датчиков и исполнительных механизмов зависит от исполнения контроллера.

Контроллеры выполнены в металлическом корпусе. Измерительная информация обрабатывается микропроцессором контроллера, по результатам обработки формируются сигналы управления исполнительными механизмами объекта.

Общий вид контроллера приведен на рисунке 1.

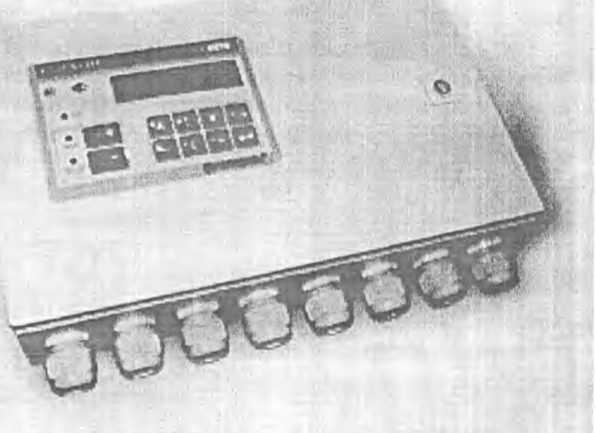

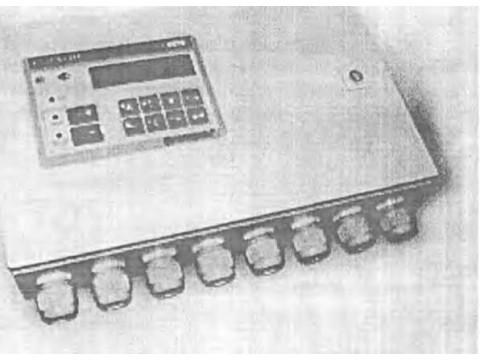

Рисунок 1. Общий вид

Контроллеры в зависимости от исполнения обеспечивают связь с внешними устройствами (компьютером, принтером, контроллером и т.п.) по интерфейсам RS232, RS485, Centronics и другим.

Программное обеспечение

ПО СПЕКОН СК предназначено для функционирования контроллера, обработки и хранения данных.

Идентификационные данные указаны в таблице.

Таблица

Уровень защиты - С.

Технические характеристики

Диапазоны измерения и преобразования следующих входных сигналов:

- силы постоянного тока, мА

- частоты, Гц

- сопротивления термопреобразователей с номинальной статической характеристикой

- сопротивления реостатных датчиков, Ом

Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности преобразования токовых сигналов в значения давления, перепада давлений, %

Пределы допускаемой относительной погрешности преобразования частотных сигналов в значения расхода, %

Пределы допускаемой основной абсолю тной погрешности преобразования сопротивления термопреобразователей в значения температуры, °C

Пределы приведенной к верхнему пределу погрешности преобразования сопротивления в показания положения реостатных датчиков, %

Пределы допускаемой дополнительной погрешности преобразования сигналов тока и сопротивления на каждые 10 °C в диапазоне температур от минус 10 до плюс 50 °C, доля от предела допускаемой основной погрешности

Электропитание:

- напряжение сети переменного тока, В

- частота питающей сети, Гц

Потребляемая мощность, ВА, не более

Масса, кг, не более

Габаритные размеры, мм, не более

Средняя наработка на отказ, ч, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C

- атмосферное давление в диапазоне, кПа

- относительная влажность воздуха при 'температуре 35 °C, %

- механическая вибрация частотой 10-55 Гц и амплитудой, мм, не более

- напряженное гь переменного магнитного поля частотой 50 Гц, А/м, не более

0-5; 0-20; 4-20 0 - 2000

50М, 50П, 100М, 1 ООП, 50011

Cu50, CulOO, Pt50, Pt 100, Pt500 0-1100

±0,5

±0,5

±0,5

±1,0

0,2

187-242

50±l

10

200

800x2200x800

35000

от минус 10 до 50

от 84 до 106,7

до 95

0,15

400

Контроллеры по устойчивости к электромагнитным помехам соответствуют требованиям ГОСТ Р 50839-2000 по группе I

Знак утверждения типа

Знак утверждения типа наносится типографским методом на эксплуатационную документацию и методом шелкографии на лицевую панель контроллеров СПЕКОН СК.

Комплектность

Поверка

осуществляется в соответствии с методикой поверки РБЯК.423100.023 Д5 «Контроллеры специализированные СПЕКОН СК. Методика поверки», утвержденной ГЦИ СИ ФГУ «Тест-С.-Петербург» 24.05.2011 г.

Перечень эталонов, применяемых при поверке:

- магазин сопротивлений Р4831, 0,021 - 111111,1 Ом, КТ 0,02;

- стенд СКС6, по току 0,025 - 20,0 мА, ПГ ±0,009 мА, по частоте 19,53 - 1250 Гц, ПГ ±0,0035 %.

Сведения о методах измерений

Методика измерений изложена в разделе Руководства по эксплуатации (РЭ).

Нормативные документы

1. ГОСТ 26.011 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные».

2. ГОСТ 6651-2009 «Термопреобразователи сопротивления. Общие технические требования и методы испытаний».

3. ГОСТ Р 50839-2000 «Совместимость технических средств электромагнитная. Устойчивость средств вычислительной техники и информатики к электромагнитным помехам».

4. Технические условия ТУ 4218-023-50932134-2000 «Контроллеры специализированные СПЕКОН СК. Технические условия».

5. Методика поверки РБЯК.423100.023 Д5 «Контроллеры специализированные СПЕКОН СК. Методика поверки», утвержденная ГЦИ СИ ФГУ «Тсст-С.-Петербург» 24.05.2011 г.

Рекомендации к применению

- выполнение работ по обеспечению безопасных условий и охраны труда.
