Комплексы программно-технические "КРУГ-2000"
| Номер в ГРСИ РФ: | РБ 03 23 2746 09 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО НПФ "Круг", г. Пенза |
Комплексы программно-технические «КРУГ-2000» (далее ПТК) предназначены для измерений напряжения, тока, сопротивления, времени, частоты, температуры, электрической энергии и мощности, показателей качества электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2746 09 |
| Наименование | Комплексы программно-технические "КРУГ-2000" |
| Год регистрации | 2009 |
| Номер сертификата | 5987 |
| Дата регистрации | 2009-07-30 |
| Срок действия | 2013-06-01 |
| Получатель сертификата | ООО НПФ "КРУГ", г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПФ "Круг"
Адрес: 440028, г. Пенза, ул. Титова, 1Г
Контакты: (841-2) 556495, 556497 // 556496 // krug@krug2000.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с документом КР01.425200.001МП "Комплексы программно-технические "КРУГ-2000". Методика поверки", согласованным ГЦИ СИ ФГУ "Пензенский ЦСМ" 19.03.08г. |
Поверители
Скачать
|
Описание типа РБ 03 23 2746 09 [2009-10-28]
rb-03-23-2746-09_2009-10-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2746 09 [2005-11-29]
rb-03-23-2746-09_2005-11-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2746 09 [2009-01-01]
rb-03-23-2746-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические «КРУГ-2000» (далее ПТК) предназначены для измерений напряжения, тока, сопротивления, времени, частоты, температуры, электрической энергии и мощности, показателей качества электрической энергии.
ПТК «КРУГ-2000» могут применяться в составе автоматизированных информационноизмерительных и управляющих систем, в том числе в составе автоматизированных систем управления технологическими процессами (АСУ ТП), систем телемеханики, систем коммерческого и технического учета электроэнергии, систем контроля показателей качества электроэнергии в различных отраслях промышленности с нормальными и пожаро/взрывоопасными условиями производства.
Описание
ПТК «КРУГ-2000» - многоуровневая иерархическая система распределённого типа, состоящая в общем случае из верхнего и нижнего уровней, связанных между собой посредством кабельных (проводных) цифровых линий связи на основе стандартных интерфейсов ИРПС, RS232, RS-485, RS-422, CAN, Ethernet и (или) посредством беспроводных цифровых каналов связи на базе интерфейсов радиомодемных соединений, интерфейсов сотовых каналов связи (GSM/GPRS) и т.д. (смотри рисунок 1).
Нижний уровень представлен микропроцессорными устройствами сбора и обработки информации (далее - УСО), в качестве которых могут использоваться:
- устройства программного управления TREI-5B;
- преобразователи измерительные UJ932;
- комплексы информационные, измерительные и управляющие ДЕКОНТ;
- контроллеры многофункциональные КР-500;
- счётчики электрической энергии «Меркурий»;
- счётчики электрической энергии «СЭТ-4ТМ.ХХ»;
- измерители показателей качества электрической энергии «РЕСУРС-иЕ2»,
- преобразователи измерительные цифровые типа ПЦ6806;
- коммуникационные сервера (СОМ-Сервера) на базе IBM PC совместимых компьютеров промышленного исполнения.
Устройствами верхнего уровня ПТК «КРУГ-2000» являются технические средства сбора и обработки информации, выполненные на базе IBM PC совместимых компьютеров промышленного или офисного исполнения под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью (по интерфейсу Ethernet): сервера оперативной и (или) архивной базы данных, локальные автоматизированные рабочие места (АРМ) и АРМ - клиенты, архивный центр, сервер WEB-Контроля, коммуникационные сервера (COM-серверы), станция инжиниринга и т д.
От друга АСУТП, AJWC.
АСКУЗ м I П

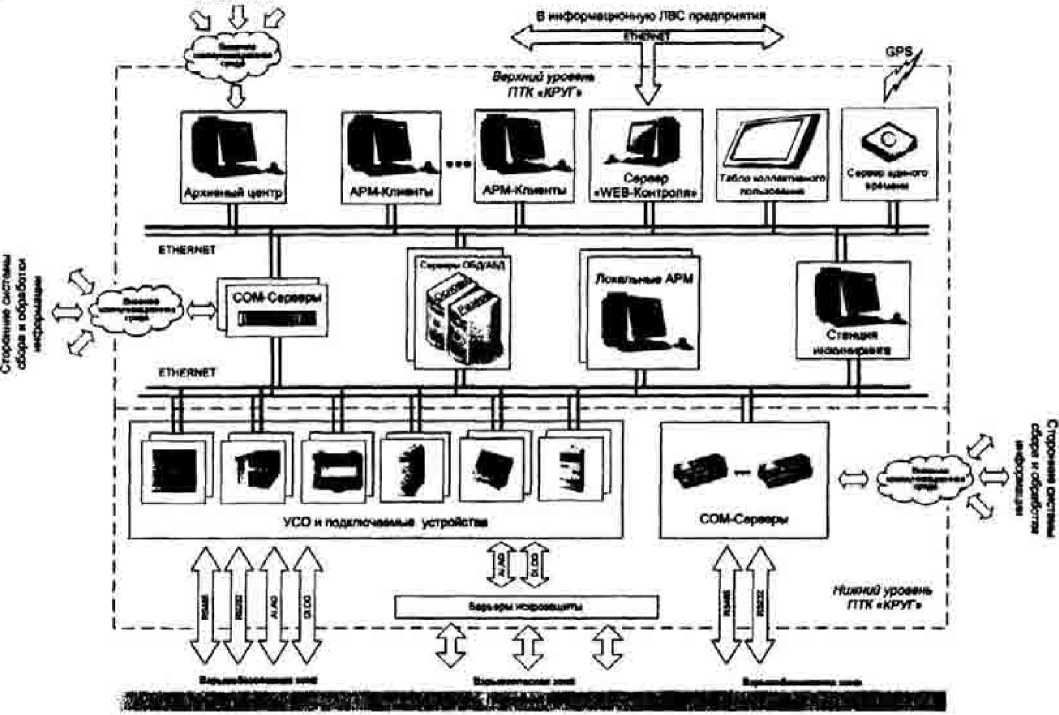

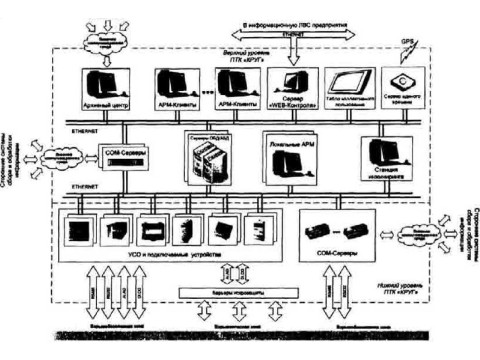

Рисунок 1 - Обобщенная структурная схема ПТК «КРУГ-2000»
Кроме того, в качестве устройств верхнего и нижнего уровня ПТК «КРУГ-2000» могут использоваться другие устройства, тип которых утверждён и внесён в Госреестр средств измерений, результаты измерений и вычислений которых передаются в ПТК «КРУГ-2000» по кабельным (проводным) и беспроводным цифровым каналам связи. ч
Комплексы программно-технические «КРУГ-2000» выпускаются в базовых модификациях в зависимости от используемых УСО в соответствии с таблицей 1.
Таблица 1
|
УСО, используемые в модификациях ПТК |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» |
«КРУГ-2000-02» | |
|
TREI-5B |
+ |
♦ |
- |
|
Ш932 |
+ |
- |
- |
|
ДЕКОНТ |
+ |
¥ |
- |
|
КР-500; |
+ |
>> |
- |
|
Меркурий |
+ |
" I |
+ |
|
СЭТ-4ТМ.ХХ |
+ |
— | |
|
РЕСУРС-иЕ2 |
+ |
- |
” - - |
|
ПЦ6806 |
+ |
- | |
|
СОМ-Сервера |
+ |
+ |
+ |
В зависимости от модификаций ПТК обеспечивает выполнение следующих основных функций в соответствии с таблицей 2.
Таблица 2
|
Реализуемые функции ПТК |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» |
«КРУГ-2000-02» | |
|
Прямые измерения тока, напряжения, сопротивления, частоты, длительности и числа импульсов, и преобразование результатов измерений в эквивалентное значение физической величины. |
+ |
+ |
- |
|
Косвенные измерения температуры с помощью термопреобразователей сопротивлений |
+ |
+ |
*• |
|
Косвенные измерения температуры с помощью термопар |
+■ |
+ |
• |
|
Прямые измерения напряжения, тока, мощности и энергии в 2-х, 3-х и 4-х проводных электрических сетях переменного тока прямой и обратной последовательности |
+ |
- |
+ |
|
Прямые измерения показателей качества электрической энергии по ГОСТ 13109-97 |
+ |
* |
- |
|
Аналоговое ручное и автоматическое регулирование технологических параметров, в том числе по законам ПИД. ПИ. ПД и П регулирования |
+ |
+ |
• |
|
Диагностика измеряемых параметров, с процедурой замещения недостоверной информации на договорные значения, значения ручного ввода и т.п. |
+ |
+ |
+ |
|
Формирование секундных, минутных, часовых, суточных, месячных и их производных трендов (средних, суммарных, экстремальных, текущих и других значений) контролируемых параметров. |
+ |
+ |
+■ |
|
Световая и звуковая сигнализация отклонения контролируемых параметров от заданных (программируемых) границ, в том числе контроль превышения установленных лимитов электроэнергии и мощностей с возможностью управления режимом отключения нагрузки |
+ |
+ |
+ |
|
Ведение протокола сообщений с фиксацией в нём происходящих событий (нештатные ситуации, сигнализация, диагностические сообщения, регистрация действий пользователей и т.п.) с присвоением сообщению соответствующей метки времени. |
+ |
+ |
+■ |
|
Ведение календаря, времени суток, обеспечение (синхронизация) единого астрономического времени абонентов ПТК, в том числе по сигналам с GPS-приемника. |
+ |
+ |
+ |
|
Защита информации от несанкционированного доступа и изменения, её сохранение при обесточивании питания. |
+ |
+ |
+ |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие технические характеристики:
• Общее количество входных аналоговых измерительных каналов - до 30 000;
• Период опроса входных аналоговых измерительных каналов - от 0,02 до 1 с;
• Период обновления информации на верхнем уровне ПТК - не более 1 с;
• Параметры формируемых трендов:
- количество трендов - до 50 000;
- дискретность записи в тренды - от 1 секунды, минуты, часа и выше в зависимости от типа самописца тренда (секундного, минутного, часового, месячного и их производных);
- количество дискретных точек в трендах ("глубина'' истории трендов):
а) оперативных - не более 100 000;
б) архивных - ограничено только ёмкостью дискового накопителя, но «глубиной» истории трендов не более 10 лет.
• Количество регистрируемых событий:
- оперативных - не более 21 000 за одни сутки;
- архивных - ограничено только ёмкостью дискового накопителя, но «глубиною» истории событий не более 10 лет.
Дискретность регистрируемых событий - не менее 10 мс.
Метрологические характеристики:
• Пределы допускаемой погрешности измерения отклонения значения измерительных и управляющих каналов ПТК от заданных границ сигнализации: ± единица младшего значащего разряда соответствующего измерительного (управляющего) канала.
• Пределы допускаемой погрешности измерения значения сигналов измерительных и управляющих каналов ПТК для представления их в виде оперативного или архивного тренда: ± единица младшего разряда соответствующего измерительного (управляющего) канала.
• Пределы допускаемой абсолютной погрешности отклонения единого системного времени ПТК от национальной шкалы координированного времени ± 0.5 с при периодичности синхронизации таймеров ПТК не реже 1 раза в час.
• Расхождение между показаниями системных таймеров абонентов ПТК - не более ± 5 мс.
В таблицах 3-14 приведены метрологические характеристики измерительных каналов ПТК.
Примечания:
1) Метрологические характеристики аналоговых измерительных и управляющих каналов, регламентированные в таблицах 3-14, нормированы без учёта инструментальных погрешностей их первичных измерительных преобразователей.
2) метрологические характеристики ПТК при применении устройств программного управления TREI-5B (изделие TREI-5B-O4 ) в соответствии с описанием типа на данное средство измерения
3) Пределы допускаемой дополнительной погрешности аналоговых измерительных и управляющих каналов, обусловленные отклонением температуры окружающей среды от нормальной, нормированы на каждые 10 °C в диапазоне рабочих температур Дополнительные погрешности, обусловленные влиянием других внешних факторов, приведены в описании типа на соответствующие УСО.
Таблица 3 - Пределы допускаемой погрешности входных аналоговых измерительных каналов посто янного тока.
|
УСО |
Диапазон входных сигналов. мА |
Пределы допускаемой приведённой (относительной) погрешности. % |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-2000-01 » | ||||
|
основной |
дополнительной | ||||
|
TREI-5B |
-5... 5 |
±0,05 |
± 0,025 |
+ |
+ |
|
0...5 | |||||
|
-10...10 | |||||
|
0...20 | |||||
|
4...20 | |||||
|
Ш932.7 |
0...5 |
±( 0.25 т 0.04 Х-5Я. ) 1 * 1 |
% пределов допускаемой основной погрешности |
+ |
* |
|
0...20 | |||||
|
4...20 | |||||
|
Ш932.9 |
0...5 |
±0.1; ± 0.25 *» |
± 0,05; ± 0,08 •> |
+ |
•- |
|
0...20 | |||||
|
4...20 | |||||
|
ДЕКОНТ |
0...5 |
±0,1; ±0,25 |
± 0,05; ±0,1 |
+ | |
|
0...20 | |||||
|
4...20 | |||||
|
-20...20 |
±0.1 |
±0,05 |
+ |
-i | |
|
КР500 |
0...5 |
±0.1 |
±0.1 |
+■ |
■ |
|
0...20 | |||||
|
4...20 | |||||
Примечания:
1) Ua« - максимальное значение диапазона измерений токового сигнала, I - измеряемое значение тока.
2) ** - только для Ш932 9М
Таблица 4 - Пределы допускаемой погрешности входных аналоговых измерительных каналов напряжения
|
УСО |
Диапазон входных сигналов, В (мВ) |
Пределы допускаемой приведённой (относительной) погрешности. % |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» | ||||
|
основной |
дополнительной | ||||
|
TREI-5B |
0...5 |
±0,05 |
* 0,025 |
+ |
+ |
|
0.10 | |||||
|
-5... 5 | |||||
|
-10...10 | |||||
|
LU932.7 |
(0.100) |
* (0.1+ 0.03x^22-) |
’Л пределов допускаемой основной погрешности |
+■ |
1Г-* |
|
(0...1000) | |||||
|
0...6 | |||||
|
-5...5 | |||||
|
LU932.9 |
(0...100) |
±0,1; * 0,25** |
± 0.05; ± 0,08 |
+ |
* |
|
(0...1000) | |||||
|
ДЕКОНТ |
0...Ю |
±0,1; ±0.25 |
±0,05; ±0,1 |
+ | |
|
-10... 10 |
±0,1 |
±0,05 |
+ |
- | |
|
-5...5 | |||||
|
0...5 | |||||
|
(0...60) |
±0,25 |
±0.1 |
+ |
- | |
|
КР500 |
0...10 |
±0,1 |
±0.1 |
t |
- |
|
(0...100) | |||||
Примечания:
1) иишс - максимальное значение диапазона измерений напряжения; U - измеряемое значение напряжения.
2) п - только для Ш932.9М
Таблица 5 • Пределы допускаемой погрешности входных аналоговых измерительных каналов частоты
|
УСО |
Диапазон входных сигналов, Гц |
Пределы допускаемой относительной погрешности. % |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-200001» | ||||
|
основной |
дополнительной | ||||
|
TREI-5B |
1...100000 |
± (0.001 + 100/(T/f)) |
0,001 |
+ |
+ |
|
ДЕКОНТ |
1...5000 |
±0.1* f |
'Л пределов допускав-мой основной погрешности |
+ |
- |
|
0,1...200 |
±200/Тн | ||||
Примечания:
1) f-измеряемое значение частоты.
2) Т„ - время измерений частоты, принимающее значения из ряда, с: - [1.67; 3,35; 6,71; 13,4] - для TREI-5B;
- [1...65000]-для ДЕКОНТ.
Таблица 6 - Пределы допускаемой погрешности входных аналоговых числоимпульсных измерительных каналов
|
УСО |
Диапазон входных сигналов, Гц |
Пределы допускаемой абсолютной погрешности, импульсов |
Модификации ПТК | |
|
«КРУГ-2000» |
«КРУГ-2000-01» | |||
|
TREI-5B |
0...16777215 |
■ .....± Г |
+ | |
|
ДЕКОНТ |
1...65635 |
±1 |
+ |
* |
Примечание - ** - на каждые 100 000 импульсов в диапазоне входных частот от 0 до 50 кГц.
Таблица 7 - Пределы допускаемой погрешности входных аналоговых измерительных каналов электрического сопротивления
|
—’----- УСО |
Диапазон входных сигналов. Ом |
Пределы допускаемой приведённой погрешности, % |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» | ||||
|
основной |
дополнительной | ||||
|
TREI-5B |
0...500 |
±0,05 |
± 0,025 |
+ |
+ |
|
ДЕКОНТ |
38...Ю5 |
±0,2 |
±0,1 |
+ | |
|
76...210 | |||||
|
48...160 | |||||
|
98-320 | |||||
|
0...700 |
*0.1 |
±0,05 |
+ |
■ | |
|
700... 1000 |
±0.4 |
±0.2 | |||
|
0...1400 |
±0.1 |
±0.05 |
+ |
- | |
|
1400... 2000 |
± 0,4 |
±0.2 | |||
|
0...3150 |
±0,1 |
±0,05 |
+ |
- | |
|
3150...4500 |
±0.4 |
±0.2 | |||
|
КР500 |
0...365 |
±0.1 |
±0.1 |
+ |
• |
Таблица 8 - Пределы допускаемой погрешности входных аналоговых измерительных каналов температуры по преобразованию сигналов термопреобраэователей сопротивлений.
|
УСО |
Номинальная статическая характеристика преобразования (НСХ) |
Диапазон измеряемых температур. °C |
Пределы допускаемой абсолютной погрешности, 45 |
Модификации ПТК | ||
|
«КРУГ-2000» |
К КРУГ-2000-01» | |||||
|
Основной |
дополнительной | |||||
|
TREI-5B |
50П, 100П; W100=1.391^,00=1.385 |
-200...600 |
±0,5 |
±0,25 |
ф | |
|
50М.100М, W,«=1,428 |
-200...200 | |||||
|
50М.100М, W10O=1,426 |
-50-200 | |||||
|
Ш932 7 |
50П. 100П; Wioo«1.391 |
-200...200 |
±0,5 |
±0,25 |
+ |
• |
|
200... 750 |
±0.8 |
±0.4 | ||||
|
750..1000 |
±1,0 |
±0,5 | ||||
|
50П, 100П; W,00=1,385 |
200..200 |
±0,5 |
±0,25 | |||
|
200...750 |
±0,8 |
±0.4 | ||||
|
50M.100M; W,M=1,428 |
-200.200 |
±0,5 |
±0,25 | |||
|
50M,100M; W,M=1,428 |
-50...200 | |||||
|
Ш932 9 |
50П.100П;УУ,oo=1.3910 |
-200...1100 |
± 1.3 ± 3,3*’ |
± 1,3 ± 1.04 |
+ |
■ |
|
50П, 10ОП; W,oo=1.3850 |
-200...850 |
±1.1 ± 2.6*’ |
±1.1 ± 0.8*’ | |||
|
50M.100M; W,т=1,428 |
-200...200 |
±0.4 ± 1,0*’ |
0.4 0,3*’ | |||
|
50M.100M; W,oo=1.426 |
-50...200 |
±0,30 ± 0.65*’ |
0,3 0.2*’ | |||
|
ТСН Ю0Н; Wloo=1.6170 |
-60.180 |
±0.2 ± 0,6*’ |
0,20 0,18*’ | |||
|
ДЕКОНТ |
100П; W,M=1.3910. |
-150 ...600 |
±1.2 |
±0,6 |
+■ |
- |
|
50П; Wloo=1.3910 |
-60...1100 | |||||
|
100П; W, M=1,3850 |
-150 - 600 | |||||
|
50П; W10o=1.3850 |
-60...850 | |||||
|
100M, W,«>= 1,428 |
-140-200 | |||||
|
50M. W100=1,428 |
-50. 200 | |||||
|
100M; W,oo=1.426 |
-50...200 | |||||
|
50M; W,oo=1,428 |
-50...200 | |||||
|
100H; Wioo=1.617O |
-60...180 | |||||
|
КР500 |
50П, 100П; Wioo=1,3910 |
-200-750 |
±1-0 |
±1.0 |
+ | |
|
50П, 100П; W100=1.3850 |
-200-750 |
±1.0 |
± 1.0 | |||
|
50M.100M; W,oo=1,428 |
-200...200 |
±0.4 |
±0.4 | |||
|
50M.100M, W,oo=1,426 |
-50. 200 |
±0.3 |
±0.3 | |||
|
ТСН 100H; W,oo=1.6170 |
-60..180 |
±0,25 |
±0,25 | |||
Примечание: - значения погрешностей указаны для модификации Ш932.9М.
Таблица 9 - Пределы допускаемой погрешности входных аналоговых измерительных каналов температуры по преобразованию сигналов термопар согласно НСХ, регламентированными ГОСТ Р 8.585
|
УСО |
Номинальная статическая <арактеристик< преобразования (НСХ) |
Диапазон измеряемых температур. °C |
Пределы допускаемой абсолютной погрешности, аС |
Модификации ПТ1 | ||
|
«КРУГ-2000» |
«КРУГ-2000-01 » | |||||
|
основной |
дополнительной | |||||
|
TREI-5B |
ТПП (R) |
150...600 |
±2,0 |
±1,0 |
+ |
+■ |
|
600...1300 |
±1.5 |
±0,75 | ||||
|
ТПП (S) |
400..1000 |
±2,0 |
±1.0 | |||
|
1000...1768 |
±1,5 |
±0,75 | ||||
|
ТПР (В) |
600...800 |
±3,0 |
±1,5 | |||
|
800 .1820 |
±2,0 |
±1.0 | ||||
|
ТХК (Е) |
-40...300 |
±0,7 |
±0,35 | |||
|
300...1000 |
±0.5 |
±0,25 | ||||
|
TREI-5B |
T>KK(J) |
-40...300 |
±0,8 |
±0,4 |
+ |
+ |
|
300...1200 |
±0.7 |
±0,35 | ||||
|
ТМК (Т) |
-200.-40 |
±2.0 |
± 1.0 | |||
|
-40... 100 |
± 1.0 |
±0,5 | ||||
|
100...400 |
±0,8 |
±0,4 | ||||
|
ТХА (К) |
-40 300 |
±1.0 |
±0,5 | |||
|
300...1300 |
±0.8 |
± 0.4 | ||||
|
ТНН (N) |
-40... 300 |
± 1,5 |
±0,75 | |||
|
300...1300 |
±1.0 |
±0.5 | ||||
|
ТВР (А-1) |
0. .2500 |
± 1.5 |
±0.75 | |||
|
Т8Р (А-2.А-3) |
0...1800 |
±1,5 |
±0,75 | |||
|
ТХК (L) |
-40. .300 |
±0.7 |
±0,35 | |||
|
300...800 |
±0,5 |
±0,25 | ||||
|
LU932.2 |
TXK(L) |
-200...100 |
±0,30; ±0,75 |
±0,150; ±0,40 |
+ | |
|
-50...200 |
±0,25: ±0.63 |
±0.125; ±0,30 | ||||
|
0...400 |
±0.40; ± 1,00 |
±0.200; ±0,50 | ||||
|
0...600 |
±0.60; ±1,50 |
±0.300; ±0,75 | ||||
|
0...800 |
± 0,80; ± 2,00 |
±0,400; ± 1,00 | ||||
|
-50...50 |
±0.10; ±0.25 |
±0,050; ±0,125 | ||||
|
-50...100 |
±0,15; ±0.38 |
± 0,075, ± 0,20 | ||||
|
-50...150 |
±0,20; ±0,50 |
±0,100; ±0,25 | ||||
|
0...100 |
±0,10; ±0,25 |
±0,050; ±0,125 | ||||
|
0...150 |
±0,15; ±0,38 |
± 0.075; ± 0,20 | ||||
|
0...200 |
± 0,20, ± 0,50 |
±0,100; ±0,25 | ||||
|
0...300 |
±0,30; ±0,75 |
±0,150; ±0,40 | ||||
|
200...600 |
±0,40; ± 1,00 |
± 0,200; ± 0,50 | ||||
|
200...800 |
±0,60; ±1,50 |
±0.300; ±0.75 | ||||
|
ТХА (К) |
-200...100 |
±0,3; ±0,75 |
±0,15; ±0.4 | |||
|
0. .400 |
±0,4; ± 1.0 |
±0.2; ±0.5 | ||||
|
0...600 |
± 0,6, ± 1.5 |
±0.3; ±0.75 | ||||
|
0.800 |
±0,8; ±2,0 |
±0.4; ±1,0 | ||||
|
0...1300 |
±1.3; ±3,25 |
±0,65; ±1,63 | ||||
|
200...600 |
±0.4; ±1.0 |
±0,2; ±0.5 | ||||
|
400...900 |
±0,5; ±1,25 |
± 0.25; ± 0,63 | ||||
|
600... 1300 |
±0.7; ±1,75 |
±0,35, ±0,88 | ||||
|
0...900 |
± 0.9; ± 2,25 |
±0,45; ±1,13 | ||||
|
0...1100 |
±1,1; ±2,75 |
±0,55; ±1,4 | ||||
|
200... 1200 |
±1.0; ±2.5 |
±0.5; ± 1,25 | ||||
|
600...1100 |
±0.5; ±1,25 |
±0.25: ±0.625 | ||||
|
ТВР (А-1, А-2, А-3) |
0...1800 |
± 1.8 ±4.5 |
±0.9; ±2.25 | |||
|
1000..1800 |
± 0,8 ± 2,0 |
±0,4; ±1,0 | ||||
|
УСО |
Номинальная статическая <арактеристию преобразования (НСХ) |
Диапазон измеряемых температур. °C |
Пределы допускаемой абсолютной погрешности, °C |
Модификации ПТ1 | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» | |||||
|
основной |
дополнительной | |||||
|
Ш932 2 |
ТПП (S) |
0...1300 |
± 1,3 ±3,25 |
± 0,65; ± 1,63 | ||
|
0...1600 |
± 1.6 ±4,0 |
± 0,8; ± 2.0 | ||||
|
500..1300 |
± 0,8 ± 2,0 |
±0,4; ± 1,0 | ||||
|
1000...1600 |
±0,6 ±1,5 |
± 0,3; ± 0,75 | ||||
|
ТПР(В) |
300... 1000 |
±0,7 ±1,75 |
± 0,35; ± 0,88 | |||
|
300...1600 |
± 1,3 ±3.25 |
t0.65; ± 1.63 | ||||
|
1000... 1600 |
±0,6 ± 1,5 |
±0,3; ±0,75 | ||||
|
1000...1800 |
± 0.8 ± 2.0 |
±0.4; ± 1.0 | ||||
|
Ш932 2 |
ТХК (L) |
-50.50 |
±0.5 |
±0,25 |
+ |
* |
|
-50. 200 |
* 1.3 |
±0,63 | ||||
|
0...100 |
±0,5 |
±0,25 | ||||
|
0.. 150 |
±0.8 |
±0,38 | ||||
|
0...400 |
±2,0 |
±1,00 | ||||
|
0...600 |
±3,0 |
±1,50 | ||||
|
0...800 |
±4.0 |
±2,00 | ||||
|
200...800 |
±3.0 |
±1,50 | ||||
|
Ш932 2 |
ТХА (К) |
0...400 |
±2.0 |
± 1,00 | ||
|
0...600 |
±3.0 |
± 1,50 | ||||
|
0...800 |
± 4,0 |
±2,00 | ||||
|
0 ...1100 |
±5,5 |
±2,75 | ||||
|
0...1300 |
±6,5 |
±3,25 | ||||
|
400...900 |
±2.5 |
± 1,25 | ||||
|
600...1300 |
±3.5 |
±1,75 | ||||
|
Ш932 7 |
ТВР(А1 .А2.АЗ) |
0...1800 |
±1.3 |
±0,65 |
+ |
- |
|
800...2200 |
±1,5 |
±0,75 | ||||
|
2200...2500 |
±2.1 |
±1,05 | ||||
|
ТПР(В) |
300 ... 1000 |
±3,2 |
±1,60 | |||
|
1000..1800 |
±2.3 |
± 1.15 | ||||
|
ТПП(З) |
0...600 |
± 1,5 |
±0,75 | |||
|
600..1600 |
±1.9 |
±0,95 | ||||
|
ТХА(К) |
-200...-50 |
±0,7 . |
±0.35 | |||
|
-50...1000 |
±0,8 |
±0,40 | ||||
|
1000...1300 |
±1,0 |
±0,50 | ||||
|
TXK(L) |
-200...-50 |
±0.7 |
±0,35 | |||
|
-50.800 |
±0,8 |
±0,40 | ||||
|
ТМК(М) |
-200...-50 |
±0,8 |
±0,40 | |||
|
-50...100 |
±0,7 |
±0,35 | ||||
|
Ш932.9 |
ТВР (А-1) |
0...2500 |
±2,8 |
±1,4; ±2,8*’ |
+ |
- |
|
ТВР (А-2, А-3) |
0...1800 |
±2,2 |
±1,1; ±2,2” | |||
|
ТПР(В) |
300..1800 |
±2,0 |
±1,0; ±2.0” | |||
|
ТПП(З) |
0.1600 |
±2,1 |
± 1.0; ±2,1 ” | |||
|
ТПП (R) |
0...1600 |
±2.1 |
± 1.0; ±2.1 ” | |||
|
ТХА(К) |
-200... 1300 |
±2,0 |
±1,0; ±2,0” | |||
|
TXK(L) |
-200...800 |
±1.6 |
±0,8; ±1,6” | |||
|
ТХК (Е) |
-200...900 |
±1,7 |
±0.8; ±1,7” | |||
|
ТМК (Т) |
•200...400 |
±1.4 |
±0,7; ±1.4” | |||
|
ТЖК(З) |
-200 ...1200 |
± 1.9 |
±0,9; ±1.9” | |||
|
ТНН (N) |
-200 ...1300 |
±2,0 |
±1,0; ±2,0” | |||
|
УСО |
Номинальная статическая (арактеристию преобразования (НСХ) |
Диапазон измеряемых температур, °C |
Пределы допускаемой абсолютной погрешности, °C |
Модификации ПТ! | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» | |||||
|
основной |
дополнительной | |||||
|
ДЕКОНТ |
ТХК (L) |
85...680 |
±1,3 |
±0,65 |
+ |
- |
|
ТХА(К) |
85..1330 | |||||
|
ТПП (S) |
85... 1720 | |||||
|
ТВР(А-1) |
85...2460 | |||||
|
ТВР(А-2, А-3) |
85...1760 | |||||
|
ТПП(Я) |
85...1720 | |||||
|
DKK(J) |
85...1000 | |||||
|
ТМК(Т) |
85.360 | |||||
|
ТХК(Е) |
85...750 | |||||
|
THH(N) |
85...1260 | |||||
|
КР500 |
ТХК (L) |
-200 .800 |
±1.1 |
±1.1 |
+ |
- |
|
ТХА (К) |
-270. .1372 |
±1.7 |
±1,7 | |||
|
ТПП (S) |
0...1768 |
±1.9 |
±1,9 | |||
|
ТВР(А-1) |
0...2500 |
±2.5 |
±2,5 | |||
|
ТВР(А-2, А-3) |
0...1800 |
±1,9 |
±1.9 | |||
|
ТПП(И) |
0...1768 |
± 1,9 |
±1.9 | |||
|
ТПР(В) |
200... 1820 |
± 1.7 |
±1.7 | |||
|
ТЖКЦ) |
-210...1200 |
± 1.5 |
± 1.5 | |||
|
ТМК(Т) |
-270..400 |
±0.9 |
±0,9 | |||
|
ТХК(Е) |
-270...1000 |
±1Л |
± 1.4 | |||
|
THH(N) |
-270...1300 |
± 1.7 |
±1.7 | |||
|
ТМК(М) |
-200.100 |
±0.6 |
±0.6 | |||
Примечания; только для Ш932.9А.
Таблица 10 - Пределы допускаемой погрешности управляющих каналов (каналов цифроаналогового преобразования)______________’_____________________________________________
|
УСО |
Диапазон выходных сигналов |
Пределы допускаемой приведённой погрешности, % |
Модификации ПТК | ||
|
«КРУГ-2000» |
«КРУГ-2000-01» | ||||
|
основной |
дополнительной | ||||
|
TREI-5B |
0-20 мА |
±0,1 |
±0,05 |
-В + |
+ |
|
4-20 мА | |||||
|
0-5 В |
±0,1 |
±0,05 | |||
|
0-10 В | |||||
|
ДЕКОНТ |
0-5 мА |
±0.1 |
±0,05 |
+ | |
|
0-20 мА | |||||
|
0-10 В | |||||
|
КР-500 |
0-5 мА |
±0,5 |
±0,25 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------1 | |
|
0-20 мА | |||||
|
4-20 мА | |||||
Таблица 11 - Пределы допускаемой погрешности реализуемого программного автоматического регулятора________________________________________________________________________
|
УСО |
Пределы допускаемой приведённой погрешности, % |
Модификации ПТК | |
|
«КРУГ-2000» |
«КРУГ-2000-01» | ||
|
TREI-5B |
Пределы допускаемой погрешности соответст- |
+ |
+ |
|
ДЕКОНТ |
вующих выходных аналоговых каналов, регла- |
+ | |
|
КР-500 |
ментируемых в таблице Ю |
+ |
- |
Таблица 12 ■ Пределы допускаемой погрешности измерительных и управляющих каналов
УСО С резервированием__________ _______________
|
УСО |
Пределы допускаемой погрешности |
Модификации ПТК | ||
|
«КРУГ- |
«КРУГ- | |||
|
основной |
дополнительной | |||
|
TREI-5B |
Цх0„ |
Уа пределов допускаемой основной погрешности измерительных (управляющих) каналов УСО с резервированием |
2000» + |
2000-01» + |
Примечание: 0„ - пределы допускаемой основной погрешности соответствующих измерительных и управляющих каналов УСО, регламентированных в таблицах 3-11.
Таблица 13 - Пределы допускаемой погрешности измерительных и управляющих каналов УСО с барьерами искрозащиты_____________________
|
УСО |
Пределы допускаемой погрешности |
Модификации ПТК | ||
|
«КРУГ- |
«КРУГ- | |||
|
основной |
дополнительной | |||
|
TREI-5B |
1,1*0, |
Уа пределов допускаемой основной погрешности измерительных (управляющих) каналов УСО с барьерами искрозащиты |
2000» + |
2000-01» + |
|
ДЕКОНТ | ||||
|
КР-500 | ||||
Примечание: G„ - пределы допускаемой основной погрешности соответствующих измерительных и управляющих каналов УСО, регламентированных в таблицах 3-11.
Таблица 14 - Основные метрологические характеристики измерительных каналов показателей качества электроэнергии на базе устройства «РЕСУРС - UF2» (для модификации «КРУГ-2000»)
|
Измеряемая характеристика |
Диапазон измерений |
Предел допускаемой абсолютной погрешности. |
|
Установившееся отклонение напряжения, % |
-20...20 |
±0,2 |
|
Отклонение частоты, Гц |
-5.-.5 |
±0,02 |
|
Коэффициент искажения синусоидальности напряжения Кц, % |
0.1...30 |
± 0,05+0,02 Ки |
|
Коэффициент n-ой гармонической составляющей напряжения KWn), % |
0,05...30. при 2 sns 10 0,05 20, при 10<nS 20 0,05... 10, при 20 « л S 30 0,05...5, при 30 < ns 40 |
± 0,03+0,02-Кцп) |
|
Коэффициент несимметрии напряжений по обратной последовательности, % |
0. .20 |
±0.2 |
|
Коэффициент несимметрии напряжений по нулевой последовательности, % |
0...20 |
±0,2 |
|
Длительность провала напряжения, с |
0,01...во |
±0.01 |
Примечание - Пределы допускаемой дополнительной температурной погрешности измерительного канала данного типа составляют 1/3 от предела допускаемой основной погрешности измерительного канала на каждые Ю’С изменения температуры окружающей среды от нормальной.
Основные метрологические характеристики измерительных каналов электроэнергии, мощности электроэнергии, каналов режимных параметров электрической сети - в соответствии с описаниями типа на соответствующие УСО (Меркурий, ПЦ6806, СЭТ-4ТМ.ХХ, Pecypc-UF2).
Рабочие условия применения ПТК «КРУГ-2000»:
- для устройств верхнего уровня и коммуникационного сервера определяются рабочими условиями применения входящего в комплект поставки процессорного блока, но не хуже чем:
• температура окружающего воздуха от 10 до 35 °C
• относительная влажность воздуха до 80 % при 25 °C
■ атмосферное давление от 84 до 106,7 кПа
. напряжение питающей сети переменного тока от 187 до 242 В, с частотой (50 ± 1) Гц
ПТК “КРУГ-2000*_Описанив типе 10
- для устройств нижнего уровня определяются рабочими условиями применения входящего в комплект поставки устройств в соответствии с таблицей 15.
Таблица 15 - Рабочие условия применения НТК для устройств нижнего уровня
|
Устройства нижнего уровня |
Характеристика условия эксплуатации | |||
|
Температура окружающего воздуха |
Относительная влажность |
Атмосферное давление |
Напряжение питающей сети переменного тока | |
|
TREI-5B |
от минус 40 до плюс 60 °C |
до 85 % |
от 84 до 106,7 кПа |
от 95 до 264 В с частотой от 47 до 63 Гц; от 8 до 370 В (питание от источника постоянного тока) |
|
Ш932 |
от 0 до 60 *С |
до 80 % при 25°С |
от 84 до 106,7 кПа |
220 В с частотой 50 Гц |
|
ДЕКОНТ |
от минус 40 до плюс 70 °C |
от 5 до 95 % при 35 °C |
от 84 до 106,0 кПа |
от 24 до 270 8 с частотой от 45 до 55 Гц; от 24 до 350 В (питание от источника постоянного тока) |
|
КР-500 |
от минус 30 до плюс 50 °C |
от 30 до 80 % при 25 °C |
от 84 до 107 кПа |
от 210 до 230 В с частотой от 49 до 51 Гц |
|
ПЦ6806 |
от минус 30 ДО ПЛЮС 50 °C |
до 90 % при 30 °C |
от 80 до 106.7 кПа |
от 80 до 260 В с частотой от 45 до 55 Гц; от 100 до 300 В (питание от источника постоянного тока) |
|
РЕСУРС -UF2 |
от минус 20 до плюс 55 °C |
до 90 % при 30 °C |
от 84 до 106,7 кПа |
от 85 ДО 265 В с частотой от 45 до 55 Гц |
|
Меркурий |
от минус 40 до плюс 55 °C |
до 90 % при 30 °C |
от 84 до 106,7 кПа |
от 80 до 260 В с частотой от 45 до 55 Гц |
|
СЭТ-4ТМ.ХХ |
от минус 40 до плюс 55 °C |
до 90 % при 30 °C |
от 84 до 106,7 кПа |
от 80 до 260 В с частотой от 45 до 55 Гц |
Нормальные условия применения ПТК «КРУГ-2000»:
■ температура окружающего воздуха (20 ± 5) °C;
■ относительная влажность воздуха от 30 до 80 %;
■ атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст ):
■ напряжение питающей сети переменного тока - (от 215,6 до 224,4) В, с частотой (50,0 ± 0,5) Гц
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации, и формуляра типографским способом.
Комплектность
В комплект поставки ПТК «КРУГ-2000» входят технические устройства, программное обеспечение и документация, конкретный тип, состав и количество которых определяется картой заказа или договором на поставку, в соответствии с таблицей 16.
Таблица 16 - Комплект поставки ПТК «КРУГ-2000»
|
Наименование и условное обозначение |
Примечание |
|
1 ТЕХНИЧЕСКИЕ УСТРОЙСТВА |
Тип. конфигурация и количество определяется договором на поставку ПТК |
|
1.1 Персональные IBM-совместимые компьютеры промышленного или офисного исполнения (модификации не ниже Р-Ill для операционных систем WINDOWS 2000. WINDOWS ХР, ОЗУ не менее 128 Мб. видео ОЗУ не менее 8Мб). | |
|
1.2 Мониторы цветные (со стандартным размером экрана по диагонали от 15 дюймов и более, в офисном и промышленном исполнениях) | |
|
1.3 Принтеры |
Тил. конфигурация и количество определяется договором на поставку ПТК |
|
1.4 Источники бесперебойного питания |
|
Наименование и условное обозначение |
Примечание |
|
1.5 Устройства: - устройства программного управления TREI-5B - преобразователи измерительные Ш932 - комплексы информационные, измерительные и управляющие ДЕКОНТ - контроллеры многофункциональные КР-5ОО - преобразователи измерительные цифровые типа ПЦ6806 • измерители показателей качества электрической энергии «РЕ-СУРС-иР2» - электросчётчики «Меркурий» - электросчётчики «СЭТ» |
Тип, конфигурация и количество определяется договором на поставку ПТК |
|
1.6 Барьеры искрозащиты | |
|
1.7 Комплект кабельного и сетевого оборудования | |
|
1.8 Пневмомпреобразователи многоканальные ППМ_______________ 2 МОНТАЖНЫЕ ШКАФЫ в сборе Выполненные в конструктиве «ЕВРОМЕХАНИКА 19”» с размерами 2000x800x800, 1600x600x600, 760x600x350 мм и др. | |
|
3 БАЗОВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ - SCADA «КРУГ-2000» - Система реального времени устройств нижнего уровня с контрольной суммой программного обеспечения, подлежащего метрологическому контролю - CRC 0x2806 - Драйверы согласования с логическими интерфейсами внешних устройств. подключаемые к цифровым измерительным каналам УСО или к устройствам верхнего уровня |
Конфигурация и количество определяется договором на поставку ПТК |
|
4 ДОКУМЕНТАЦИЯ | |
|
4.1 Комплексы программно-технические «КРУГ-2000» Формуляр КР01.425200.001 ФО |
1 экз. |
|
4.2 Комплексы программно-технические «КРУГ-2000» Руководство по эксплуатации КР01.425200 001 РЭ |
1 экз. |
|
4.3 Комплексы программно-технические «КРУГ-2000» Методика поверки КР01.425200.001 МП |
1 экз. |
|
4.4 Комплект эксплуатационной документации на поставляемые технические устройства ПТК |
1 комплект |
Примечание: В комплект поставки ПТ К дополнительно могут входить другие устройства верхнего уровня, программное обеспечение и документация, комплектность и количество которых, определяется в соответствии с договором на поставку ПТК.
Поверка
Поверку ПТК проводят в соответствии с документом КРСИ.425200.001 МП "Комплексы программно-технические «КРУГ-2000». Методика поверки", согласованным ГЦИ СИ ФГУ «Пензенский ЦСМ» « /? » 2008г.
В перечень основного поверочного оборудования входят
- Гигрометр психрометрический ВИТ-1
- Барометр анероид БАММ-1
- Вольтметр 3545
- Мегомметр М4100/4
- Многофункциональный калибратор-измеритель MCX-II
- Магазин сопротивлений Р4831
- Частотомер 43-64/1
- Генератор сигналов Г5-54
- Радиочасы РЧ-011
- Средства поверки в соответствии с нормативными документами, регламентирующими поверку средств измерений, входящих в состав ПТК «КРУГ-2000»:
ПТК "КРУГ•2(ХХГ_Описани» nine 12
• TREI.421457.151 МП «Устройства программного управления TREI-5B. Методика поверки»;
• КП Л Ш 405511.001Д Преобразователи измерительные Ш932 для термопреобразователей сопротивления. Методика поверки,
• КПЛШ.405521.001Д Преобразователи измерительные Ш932 для преобразователей для преобразователей термоэлектрических. Методика поверки.
• КП Л Ш.466429.001Д Преобразователи измерительные Ш932 7. Методика поверки;
• МП 44-221-01 (КПЛШ.466429.006Д) Преобразователи измерительные Ш932.9. Методика поверки,
• ДЕЛЛ 421457.301 МП «Комплексы информационные, измерительные и управляющие ДЕПОНТ Методика поверки»;
• КГЖТ.421457.005 И1 «Контроллеры многофункциональные КР-500. Методика поверки»;
• КС 124.00.00.000РЭ. Преобразователи измерительные цифровые типа ПЦ6806. Руководство по эксплуатации Раздел 4»;
• «Инструкция. Измеритель показателей качества электрической энергии «Ресурс-UF2». Методика поверки;
• АВЛГ.411152.021 РЭ1. «Методика поверки с тестовым программным обеспечением «Конфигуратор счётчика «Меркурий 230» и «BMonitorFEC»;
• ИЛГШ.411152.124 РЭ1 «Счетчики электрической энергии СЭТ-4ТМ.03 Методика поверки»;
Межповерочный интервал ПТК - 2 года.
Нормативные документы
ГОСТ 26.011-80. "Средства измерения и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные*.
ГОСТ 26.013-81. "Средства измерения и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные*.
ГОСТ Р 8.625-2006 Термометры сопротивления из платины. Меди и никеля. Общие технические требования и методы испытаний
ГОСТ 13109-97. “Электрическая энергия. Совместимость технических средств электромагнитная Нормы качества электрической энергии в системах электроснабжения общего назначения*.
ГОСТ 22261-94. “Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ Р 8.585-2001. "Термопары. Номинальные статические характеристики преобразования’
КР01.425200.001ТУ. «Комплексы программно-технические «КРУГ-2000», «КРУГ-2000/Г», «КРУГ-2000/Т». Технические условия».
Заключение
Тип «Комплексы программно-технические «КРУГ-2000» утвержден с техническими и метрологическими характеристиками, приведёнными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
Смотрите также
