Весы лабораторные электронные серии AJ, серии HT
| Номер в ГРСИ РФ: | РБ 03 02 4112 09 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ''SHINKO DENSHI CO., LTD.", Япония |
Весы лабораторные электронные серии AJ, серии НТ предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4112 09 |
| Наименование | Весы лабораторные электронные серии AJ, серии HT |
| Год регистрации | 2009 |
| Номер сертификата | 6006 |
| Дата регистрации | 2009-08-27 |
| Срок действия | 2014-08-27 |
| Получатель сертификата | фирма "SHINKO DENSHI CO., LTD", Япония (JP) |
Производитель / Заявитель
фирма "SHINKO DENSHI CO., LTD"
Адрес: 3-9-11 YUSHIMA, BUNKYO-KU, TOKYO 113-0034
Контакты: shinko@vibra.co.jp
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.520-2005 |
Поверители
Скачать
|
Описание типа РБ 03 02 4112 09 [2009-01-01]
rb-03-02-4112-09_2009-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4112 09 [2009-11-11]
rb-03-02-4112-09_2009-11-11.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные электронные серии AJ, серии НТ предназначены для статического измерения массы.
Область применения - предприятия и лаборатории различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации, медицинские и учебные учреждения.
Описание
Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика (далее - датчик), возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результат взвешивания отображается на дисплее, расположенном на панели управления весов.
Конструктивно весы состоят из грузоприемной платформы, датчика и электронного блока управления с жидкокристаллическим дисплеем. Питание весов осуществляется от сети переменного тока через адаптер. В весах серии AJ предусмотрена возможность установки аккумуляторной батареи AJBT по дополнительному заказу. Конструкция весов предусматривает возможность взвешивания под весами. Весы оснащены интерфейсом RS232 в стандартной комплектации для подключения к компьютеру или другим периферийным устройствам.
Весы серии AJ изготавливают в девятнадцати модификациях, отличающихся видом калибровки, наибольшим пределом взвешивания, дискретностью показаний и ценой поверочного деления, а весы серии НТ изготавливают в шести модификациях, отличающихся наибольшим пределом взвешивания и видом калибровки.
Калибруются весы только внешним калибровочным грузом (AJ и НТ), встроенным калибровочным грузом (AJH), а также внешним и встроенным калибровочным грузом (HTR). Весы HTR оснащены также механизмом автоматической калибровки без участия поль^ааа^еля при изменении условий эксплуатации.
Весы оснащены устройствами автоматической и полуавтоматической ^о(ан<^си ргтая и могут выполнять следующие дополнительные функции: I
- подсчет количества взвешиваемых образцов; //
- взвешивание в различных единицах измерения массы (грамм, фунт, карат, унции.), а также взвешивание в процентах от заданного значения массы;
- выборка массы тары;
- графический указатель нагрузки
- индикация разряда батарей при автономном питании;
- суммирование измеренных значений массы.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.
Общий вид весов приведен на рисунках 1 и 2.

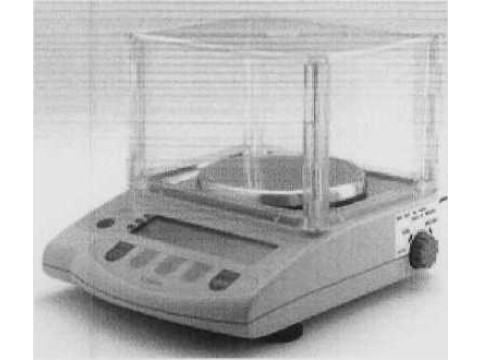

AJH-220CE

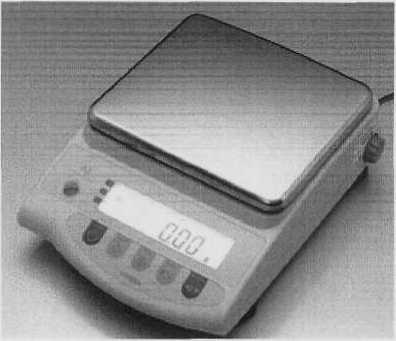

AJH-2200CE
Рисунок 1 Внешний вид весов лабораторных электронных серии AJ

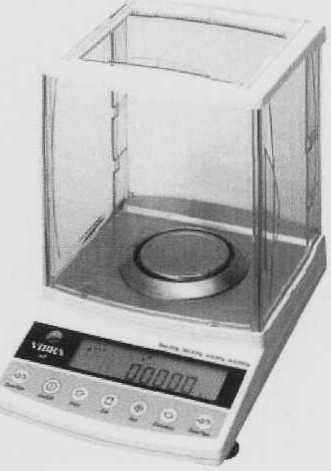

НТ-220СЕ
Рисунок 2 Внешний вид весов лабораторных электронных серии НТ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАР АКТ
Основные характеристики весов лабораторных электронных серии AJ, серии НТ приведены в таблицах 1, 2, 3
Таблица! Основные характеристики весов лабораторных электронных серии AJ
|
Наименование характеристики |
Модификации | |||||
|
AJ-220CE AJH-220CE |
AJ-320CE AJH-320CE |
AJ-420CE AJH-420CE |
AJ-62OCE AJH-620CE |
AJ-820CE |
AJ-1200CE | |
|
Наибольший предел Взвешивания (НПВ), г |
220 |
320 |
420 |
620 |
820 |
1200 |
|
Наименьший предел взвешивания (НмПВ), г |
0,02 |
0,02 |
0,02 |
0,1 |
1 |
0,5 |
|
Дискретность (d), г |
0,001 |
0,001 |
0,001 |
0,001 |
0,01 |
0,01 |
|
Цена поверочного деления (е), г |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0.1 |
|
Пределы допускаемой погрешности, г, в интервалах взвешивания: от НмПВ до 5000 е вкл. от 5000 е до 20000 е вкл. свыше 20000 е от НмПВ до 50000 е вкл. свыше 50000 е от НмПВ до 5000 е вкл. свыше 5000 е |
±0,005 ±0,01 ±0,015 |
±0,005 ±0,01 ±0,015 |
±0,005 ±0,01 ±0,015 |
±0,005 ±0,01 |
±0,005 ±0,01 |
±0,05 ±0,1 |
|
Среднеквадратическое отклонение (СКО), не более |
1/3 пределов допускаемой погрешности | |||||
|
Класс точности по СТБ ЕН 45501-2004 |
Высокий (II) |
Специальный (I) |
Высокий (II) | |||
|
Диапазон выборки массы тары |
от НмПВ до НПВ | |||||
|
Индикация перегрузки |
Сообщение [о - Err] при превышении НПВ на 9 делений шкалы (d) | |||||
|
Вид калибровки |
AJ - внешним грузом AJH - встроенным грузом | |||||
|
Габаритные размеры, мм, не более |
235 х 182 х 168 (включая ветрозащиту) |
235 х 182x76 | ||||
|
Размер платформы, мм |
0 118 |
170х140 | ||||
|
Масса весов, кг, не более |
AJ- 1,3 AJH- 1,6 | |||||
|
Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц |
230 +23 z"?v-34,5 50±1 | |||||
|
Потребляемая мощность, В А, не более |
3,6 | |||||
|
Диапазон рабочих температурке, не более |
от 10 до 30 ......-.......- -........ -.......Zz /Гг! УД---- | |||||
[Государственный реестр] 11
1 средств измерений ]
\ Республики Беларусь / //
\Дм довушятос/ JJ 3
Таблица 2 Основные характеристики весов лабораторных электронных серии AJ
|
Наименование характеристики |
Модификации | |||||
|
AJ-2200CE AJH-2200CE |
AJ-3200CE AJH-3200CE |
AJ-4200CE AJH-4200CE |
AJ-6200CE |
AJ-8200CE |
AJ-12KCE | |
|
Наибольший предел Взвешивания (НПВ), г |
2200 |
3200 |
4200 |
6200 |
8200 |
12000 |
|
Наименьший предел взвешивания (НмПВ), г |
0,5 |
0,5 |
0,5 |
1 |
5 |
5 |
|
Дискретность (d), г |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
0.1 |
|
Цена поверочного деления (е), г |
0,1 |
0,1 |
0,1 |
0,1 |
1 |
1 |
|
Пределы допускаемой погрешности, г, в интервалах взвешивания: от НмПВ до 5000 е вкл. от 5000 е до 20000 е вкл. свыше 20000 е от НмПВ до 50000 е вкл. свыше 50000 е от НмПВ до 5000 е вкл. свыше 5000 е |
±0,05 ±0,1 ±0,15 |
±0,05 ±0,1 ±0,15 |
±0,05 ±0,1 ±0,15 |
±0,05 ±0,1 |
±0,5 ±1 |
±0,5 ±1 |
|
Среднеквадратическое отклонение (СКО), не более |
1/3 пределов допускаемой погрешности | |||||
|
Класс точности по СТБ ЕН 45501-2004 |
Высокий (И) |
Специальньп (I) |
Высокий (II) | |||
|
Диапазон выборки массы тары |
от НмПВ до НПВ | |||||
|
Индикация перегрузки |
Сообщение [о - Егг] при превышении НПВ на 9 делений шкалы (d) | |||||
|
Вид калибровки |
AJ - внешним грузом AJH - встроенным грузом | |||||
|
Габаритные размеры, мм, не более |
265 х 192 х 90 | |||||
|
Размер платформы, мм, не более |
180х160 | |||||
|
Масса весов, кг, не более |
AJ- 1,8 AJH-2,8 | |||||
|
Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц |
230 Х5 50±1 | |||||
|
Потребляемая мощность В А, не более |
3,6 | |||||
|
Диапазон рабочих температурке, не более |
от 10 до 30 ________- | |||||
1
[Государета^иный pwnj 1 средств измерений
\ Республику Беларусь, \Дл» докумвитос/
Таблица 3 Основные характеристики весов лабораторных электронных серии НТ
|
Наименование характеристики |
Модификации | ||
|
НТ-80СЕ HTR-80CE |
НТ-120СЕ HTR-120CE |
НТ-220СЕ HTR-220CE | |
|
Наибольший предел взвешивания (НПВ), г |
80 |
120 |
220 |
|
Наименьший предел взвешивания (НмПВ), г |
0,01 |
0,01 |
0,01 |
|
Дискретность (d), г |
0,0001 |
0,0001 |
0,0001 |
|
Цена поверочного деления (е), г |
0,001 |
0,001 |
0,001 |
|
Количество поверочных делений (п) |
80000 |
120000 |
220000 |
|
Класс точности по СТБ ЕН 45501-2004 |
Специальный (I) | ||
|
Пределы допускаемой погрешности, мг, в интервалах взвешивания: от НмПВ до 50000 е вкл. свыше 50000 е до 200000 е вкл. свыше 200000 е |
±0,5 ±1,0 |
±0,5 ±1,0 |
±0,5 ±1,0 ±1,5 |
|
Среднеквадратическое отклонение (СКО), не более |
1/3 предела допускаемой погрешности | ||
|
Диапазон выборки массы тары |
от НмПВ до НПВ | ||
|
Вид калибровки |
НТ - внешним калибровочным грузом HTR - встроенным и внешним калибровочным грузом | ||
|
Индикация перегрузки |
Сообщение [о - Err] при превышении НПВ на 9 делений шкалы (d) | ||
|
Параметры электрического питания от сети переменного тока. напряжение, В частота, Гц |
230 X 50±1 | ||
|
Потребляемая мощность, В А, не более |
3,6 | ||
|
Масса весов, кг, не более |
2,6 | ||
|
Габаритные размеры, мм, не более |
290x200x306 (включая ветрозащиту) | ||
|
Диаметр платформы, мм, не более |
80 | ||
|
Диапазон рабочих температур,°C, не более |
от 10 до 30 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководство по эксплуатации и на табличку, закрепленную на корпусе весов.
Комплектность
1 Весы - 1 шт.
2 Сетевой адаптер - 1 шт.
3 Руководство по эксплуатации - 1 экз. ^=====?\
ЛЛ) || росудасс18енмый реестр) 11 II \ измерений I/ \\ \ Рвсгууьгиг,и Беларусь / ] V \Для Документ/ //
г >*
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы " SHINKO DENSHI СО., LTD" Япония.
СТБ ЕН 45501-2004 “Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний”.
ГОСТ 8.520 -2005 “Весы лабораторные. Мегодика поверки”.
Заключение
Весы лабораторные электронные серии AJ, серии НТ соответствуют требованиям технической документации фирмы " SHINKO DENSHI СО., LTD" Япония, СТБ ЕН 45501-2004.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93,
тел. 334-98-13,
Аттестат аккредитации № BY /112 02.1.0.0025
