Весы платформенные электронные ВСП
| Номер в ГРСИ РФ: | РБ 03 02 4132 09 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "КБ Прибор", г. Минск |
|
Описание типа РБ 03 02 4132 09 [2009-12-14]
rb-03-02-4132-09_2009-12-14.pdf
|
Скачать |
Весы платформенные электронные ВСП (далее весы) предназначены для измерения массы грузов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4132 09 |
| Наименование | Весы платформенные электронные ВСП |
| Год регистрации | 2009 |
| Номер сертификата | 6046 |
| Дата регистрации | 2009-09-29 |
| Срок действия | - |
| Получатель сертификата | ЗАО "КБ Прибор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "КБ Прибор"
Адрес: ул. Купревича, 1, корп. 3, г. Минск
Контакты: 017-265-93-16 / 017-265-93-06
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1968-2009 |
Поверители
Скачать
|
Описание типа РБ 03 02 4132 09 [2009-12-14]
rb-03-02-4132-09_2009-12-14.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные электронные ВСП (далее весы) предназначены для измерения массы грузов в режиме статического взвешивания.
Область применения-предприятия промышленности, предприятия сельского хозяйства.
Описание
Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на дискретное отсчетное устройство. Дискретное отсчетное устройство производит аналого-цифровое преобразование сигнала тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Конструктивно весы состоят из:
- грузоприемного устройства, укомплектованного тензометрическими датчиками BSS-500L производства фирмы CAS, Ю. Корея.
- дискретного отсчетного устройства CI2001А производства фирмы CAS, Ю. Корея.
Весы изготавливаются в трех исполнениях в зависимости от размеров и массы грузоприемного устройства.
Пример записи весов платформенных электронных с наибольшим пределом взвешивания равным одной тонне и с размерами грузоприемного устройства (1000x2500x80) мм при заказе и в другой документации:
- весы платформенные электронные ВСП - 1А ТУ BY 100100852.022-2009.
Внешний вид весов приведен на рисунке 1.
Схема пломбировки весов от несанкционированного доступа приведена в обязательном Приложении 1.

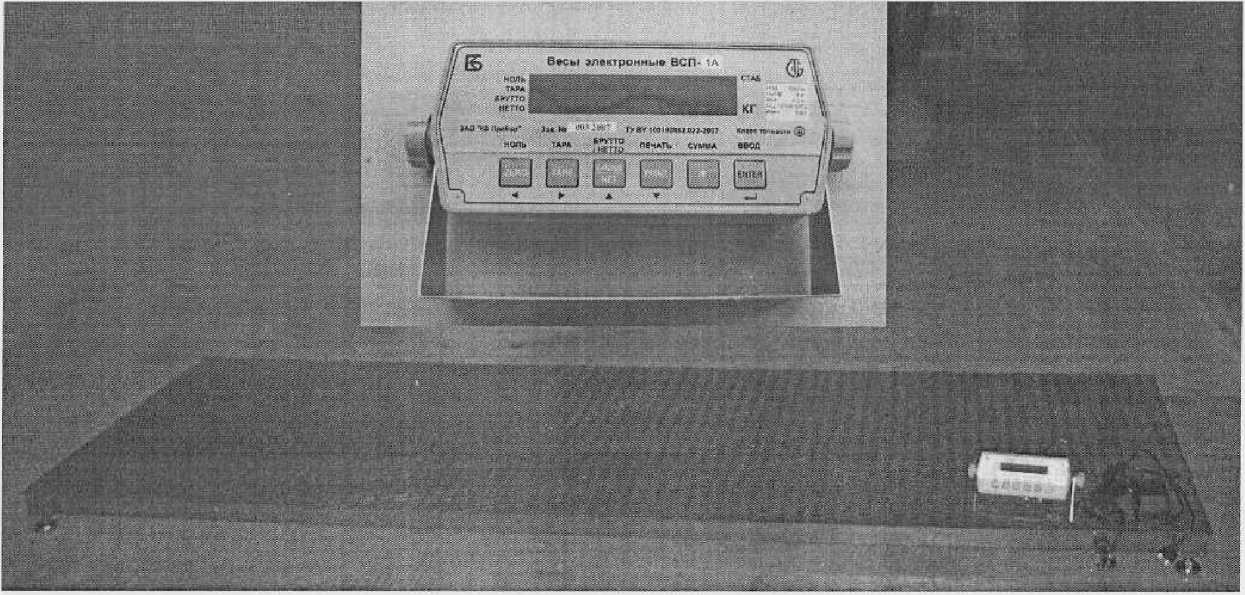

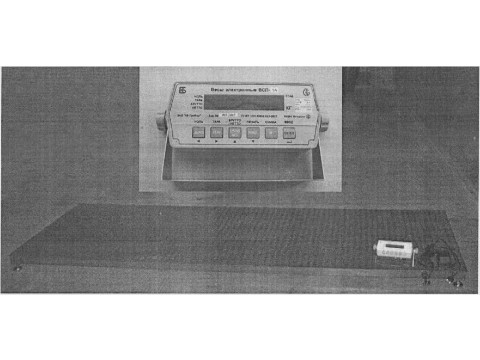

Рис.1 Весы платформенные электронные ВСП.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕСОВ
Основные технические и метрологические характеристики весов приведены в таблице 1.
Таблица 1. Технические и метрологические характеристики
|
Наименование |
Значение |
|
Класс точности по СТБ ЕН 45 501-2004 |
средний |
|
Наибольший предел взвешивания (НПВ), кг |
1000 |
|
Наименьший предел взвешивания (НмПВ), кг |
10 |
|
Цена поверочного деления (е), дискретность (dd), кг |
0,5 |
|
Диапазон выборки массы тары, кг |
от 10 до 700 |
|
Пределы допускаемой погрешности (кг) в интервалах взвешивания: От 10 кг до 250 кг Св. 250 кг |
±0,25 ±0,5 |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,125 |
|
Порог чувствительности, кг, не более |
0,7 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Потребляемая мощность, ВА, не более |
15 |
|
Масса весов, кг, не более, для исполнений весов: А Б |в |
110 120 75 ______________________________// * f * |
|
Наименование |
Значение |
|
Габаритные размеры грузоприемной платформы, мм, не более, для исполнений весов: А Б В |
1000x2500x80 1250x2000x80 1000x1500x80 |
|
Время непрерывной работы, не более |
16 ч |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,9 |
|
Средний срок службы, лет, не менее |
8 |
|
Частота напряжения питания, Гц |
50 ±1 |
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 35 |
|
Напряжение питания, В |
230*23.з4.5 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на фирменную табличку весов, защищаемую термореактивным полимером. Знак Утверждения типа наносится и на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки весов ВСП указан в таблице 2.
Таблица 2
|
Наименование |
Количество, шт |
|
Грузоприемное устройство, шт. |
1 |
|
Дискретное отсчетное устройство CI2001 А, шт. |
1 |
|
Адаптер для питания от сети 230В, 50Гц, шт. |
1 |
|
Кабель соединительный, шт. |
1 |
|
Руководство по эксплуатации, экз. |
1 |
|
Паспорт, экз. |
1 |
|
Упаковочная коробка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100100852.022-2009 Весы платформенные электронные ВСП.
СТБ ЕН 45501-2004 «Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний»
МРБ МП. 1968-2009 «Весы платформенные электронные ВСП. Методика поверки».
Заключение
Весы платформенные электронные ВСП соответствуют требованиям
ТУ BY 100100852.022-2009, СТБ ЕН 45501-2004.
Межповерочный интервал - не более 12 месяцев (для весов применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГиМ.
г. Минск, Старовиленский тракт, 93. Тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0025
