Системы измерительные обеспечения безопасности промышленного назначения ProSafe-RS
| Номер в ГРСИ РФ: | РБ 03 23 1919 16 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
Системы измерительные обеспечения безопасности промышленного назначения ProSafe-RS (в дальнейшем - системы) предназначены для измерения параметров и сбора данных о состоянии и изменениях технологического процесса с целью их логической обработки, выдачи управляющих воздействий на исполнительные механизмы и останова производства для предупреждения возникновения аварийных ситуаций, обеспечивая высокую степень резервирования и расширенные средства диагностики. Измерительные компоненты (модули) системы обеспечивают восприятие измерительной информации, представленной сигналами напряжения постоянного тока в диапазонах от 1 до 10 В, от 1 до 5 В и силы постоянного тока в диапазоне от 4 до 20 мА; сигналов электрического сопротивления в диапазонах от 0 до 800 Ом и от 0 до 4000 Ом, в том числе сигналов от термопреобразователей сопротивления с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009; преобразование двоичных кодов в аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА соответственно; восприятие и обработку кодированных дискретных электрических сигналов, выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 1919 16 |
| Наименование | Системы измерительные обеспечения безопасности промышленного назначения ProSafe-RS |
| Год регистрации | 2016 |
| Номер сертификата | 10594 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Yokogawa Electric Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Yokogawa Electric Corporation"
Адрес: No.365, Xinglong Street, Industry Pa, представительство в России: 129090, г. Москва, Грохольский пер., 13, строение 2
Контакты: +7 495 737-78-68 / 71 933-85-90 / info@ru.yokogawa.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1298-2003 (изменение №2). |
Поверители
Скачать
|
Описание типа РБ 03 23 1919 16 [2017-09-13]
rb-03-23-1919-16_2017-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1919 16 [2011-02-28]
rb-03-23-1919-16_2011-02-28.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные обеспечения безопасности промышленного назначения ProSafe-RS (в дальнейшем - системы) предназначены для измерения параметров и сбора данных о состоянии и изменениях технологического процесса с целью их логической обработки, выдачи управляющих воздействий на исполнительные механизмы и останова производства для предупреждения возникновения аварийных ситуаций, обеспечивая высокую степень резервирования и расширенные средства диагностики. Измерительные компоненты (модули) системы обеспечивают восприятие измерительной информации, представленной сигналами напряжения постоянного тока в диапазонах от 1 до 10 В, от 1 до 5 В и силы постоянного тока в диапазоне от 4 до 20 мА; сигналов электрического сопротивления в диапазонах от 0 до 800 Ом и от 0 до 4000 Ом, в том числе сигналов от термопреобразователей сопротивления с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009; преобразование двоичных кодов в аналоговые сигналы силы постоянного тока в диапазоне от 4 до 20 мА соответственно; восприятие и обработку кодированных дискретных электрических сигналов, выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Системы предназначены для управления процессами в различных областях хозяйственной деятельности с обеспечением интегрированного уровня функциональной безопасности - SIL3.
Описание
Системы измерительные обеспечения безопасности промышленного назначения ProSafe-RS состоят из распределенных программно-технических средств, включающих уровень управления процессом (процессовые станции) и уровень операторского управления (операторские станции) и^инж^ниринга (инжиниринговые станции). Обмен информацией между/^одШрЬеыми, операторскими и инжиниринговыми станциями осуществляется по сети Vnet или Vnet/IP, обеспечивающими обмен данными в режиме реального времени.
Системы строятся по модульному принципу. Принцип действия основан на измерении устройствами (модулями системы) характеристик объекта, приёме дискретных сигналов, обработке данной информации соответствующим программным обеспечением и управлении объектом при помощи устройств (модулей системы), выдающих соответствующие дискретные и аналоговые сигналы.
На уровне управления процессом используется следующее оборудование:
- процессорные модули, с поддержкой архитектуры "Pair and Spare";
- модули аналогового ввода и вывода;
- модули дискретного ввода и вывода;
- шины обмена данными (ESB).
Операторские и инжиниринговые станции выполнены на базе персональных компьютеров промышленного или офисного исполнения с операционной системой Windows. Программное обеспечение операторских станций обеспечивает операторам-технологам развитый интерфейс управления процессами, поддержка инжиниринговых станций позволяет конфигурировать программы решения задач контроля и управления с минимальными трудозатратами.
Система обеспечения безопасности промышленного назначения ProSafe-RS является открытой системой, легко дополняется новыми функциями и модулями, обеспечивает связь с другими системами стандартными средствами DDE и ОРС-обмена.

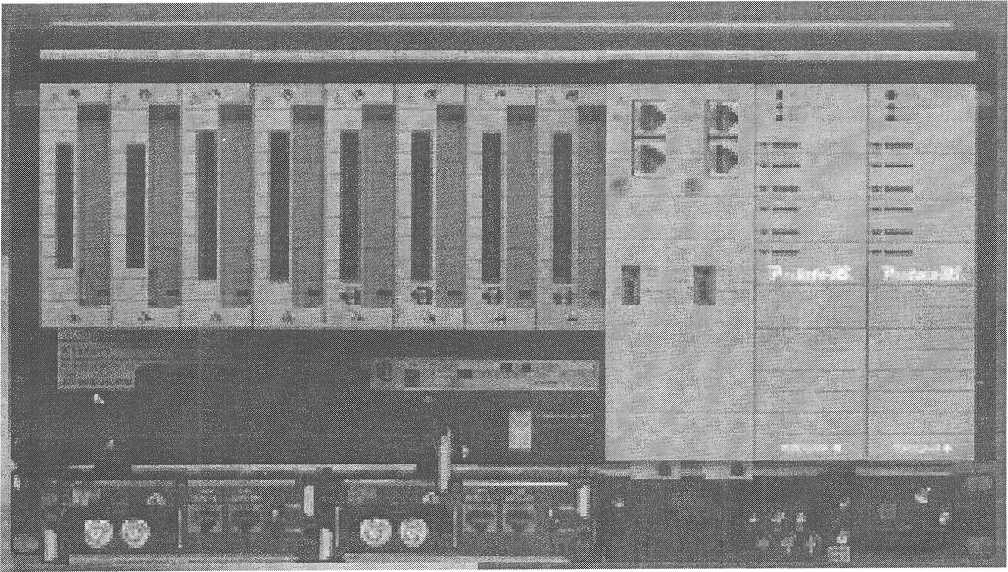

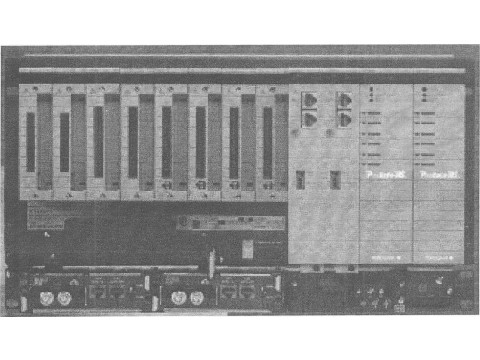

Внешний вид измерительных модулей систем представлен на рисунке 1.

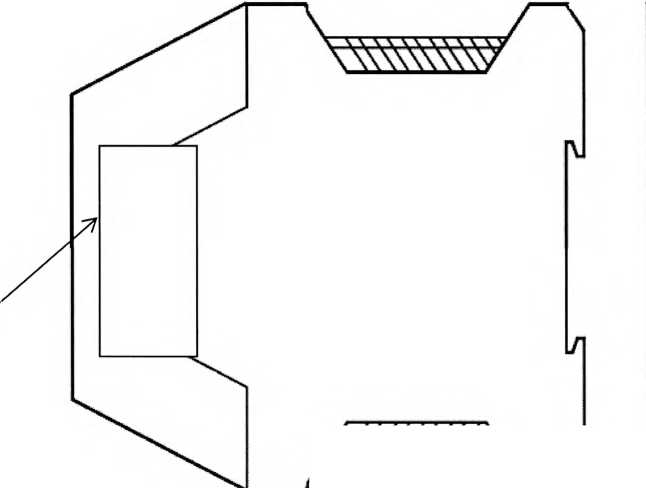

Место нанесения знака поверки приведено в приложении А к описанию типа.
