Преобразователи измерительные мощности ЭП8530М

Назначение

Преобразователи измерите чены для применения в трехфа ременного тока.

ИП ЭП8530М/1 - ЭП8530МД нейного преобразования активн вязанных между собой унифици

ИП ЭП8530М/9 - ЭП8530М/1 тивной мощности в унифициров

ИП ЭП8530М/1 - ЭП8530М/2 трехпроводных цепях перемени ные, для применения в трехфазг

ИП по заказу изготавливаю! чи информации в цифровом кс персональной ЭВМ (далее - ПЭ

ИП предназначены для вкл трансформаторы тока и напряж

ИП предназначены для нав«

ОБЛАСТЬ ПРИМЕНЕНИЯ

ИП применяются для контр систем и установок, для ком пл для автоматизированных систе емких объектов различных отра

-81, ТУ BY 300080696.300-2007, комплекту докумен-"Электроприбор", г. Витебск, Республика Беларусь

льные мощности ЭП8530М (далее - ИП) предназна-зных трехпроводных и четырехпроводных цепях пе-

5 , ЭП8530М/17 - ЭП8530М/32 предназначены для ли-ой и реактивной мощности в два гальванически раз-рованных выходных сигнала постоянного тока.

6 предназначены для линейного преобразования ак-анный выходной сигнал постоянного тока.

>4 - двухэлементные, для применения в трехфазных эго тока, а ЭП8530М/25 - ЭП8530М/32 - трехэлементных четырехпроводных цепях переменного тока.

гея со встроенным интерфейсом RS-485 для переда-ще в автоматизированную систему или на дисплей ВМ).

ючения непосредственно или через измерительные эния.

ясного монтажа на щитах, стойках и в шкафах.

оля активной и реактивной мощности электрических ексной автоматизации объектов электроэнергетики, vi управления технологическими процессами энергослей промышленности.

ifn*%

лист 1 из 9                   I ГЖВ8Х& )

V \Д«Я ДО»ЛИОТЙ/ У

Описание

Принцип действия ИП основан на преобразовании аналоговых входных сигналов в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый сигнал (аналоговые сигналы).

Информацию несет среднее значение каждого выходного аналогового сигнала.

Функции преобразования для трехэлементных ИП имеют следующий вид:

1 N-1

р= N Л Сл' U*k+ *Л' “а. + *ск ’ U<J

k=0

N-1

ВСк^Чк иАСк+*Ск UAB1P

k=0

Функции преобразования для двухэлементных ИП имеют следующий вид:

к=0

+(21Ск

где Р - активная мощность ИП, (W);

Q - реактивная мощность ИП, (var);

■аи, !вк, ick- мгновенное значение тока фаз А, В, С, (А);

□дк, ивк, иск - мгновенное значение фазных напряжений, (V);

идвк, ивск, илек, исвк - мгновенное значение линейных напряжений, (V);

N - количество выборок за период измерений;

к - номер выборки.

В зависимости от диапазонов измерений входных и диапазона изменений выходного аналогового сигналов, вида источника питания ИП имеют 32 модификации (см. таблицу 1).

ИП изготавливаются в корпусе с габаритными размерами:

- 110x120x125 mm (с нижним подключением подводящих проводов);

- 125x90x125 mm (с верхним подключением подводящих проводов).

ИП с габаритными размерами 110x120x125 mm конструктивно состоят из следующих основных узлов:

- основания с двумя клеммными колодками с зажимами подключения внешних цепей;

- крышки корпуса, двух крышек клеммных колодок;

- двух печатных плат с элементами схемы;

- трансформатора питания, установленного на основании;

- блока трансформаторов тока.

лист 2 из 9

Крышка корпуса крепится к основанию при помощи винтов.

Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала.

ИП с габаритными размерами 125x90x125 mm конструктивно состоят из следующих основных узлов:

- основания корпуса с крепежной планкой;

- крышки корпуса;

- двух печатных плат с расположенными на них зажимами подключения внешних цепей и элементами электрической схемы;

- трансформатора питания, установленного на основании;

- блока трансформаторов тока.

Печатные платы собраны в блок с крышкой.

Крышка корпуса с расположенными на ней печатными платами крепится к основанию при помощи винтов-саморезов.

Питание ЭП8530М/1 - ЭП8530М/4, ЭП8530М/9 - ЭП8530М/12, ЭП8530М/17 - ЭП8530М/20, ЭП8530М/25 - ЭП8530М/28 (для корпуса с габаритными размерами 110x120x125 mm) осуществляется по одному из вариантов:

- от сети переменного тока напряжением от 187 до 242 V с номинальным значением 220 V, частотой (50 ± 0,5) Hz;

- от сети переменного тока напряжением от 80 до 265 V с номинальным значением 220 V, частотой (50 ± 0,5) Hz или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 220 V (далее универсальное питание);

- от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V;

- от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V;

- от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V;

- от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V.

Питание ЭП8530М/1 - ЭП8530М/4, ЭП8530М/9 - ЭП8530М/12, ЭП8530М/17 - ЭП8530М/20, ЭП8530М/25 - ЭП8530М/28 (для корпуса с габаритными размерами 125x90x125 mm) осуществляется от сети переменного тока напряжением от 187 до 242 V с номинальным значением 220 V, частотой (50 ± 0,5) Hz.

Питание ИП ЭП8530М/5-ЭП8530М/8,    ЭП8530М/13-ЭП8530М/16,

ЭП8530М/21 -ЭП8530М/24, ЭП8530М/29 - ЭП8530М/32 осуществляется от измерительной цепи (для двух типоразмеров корпусов).

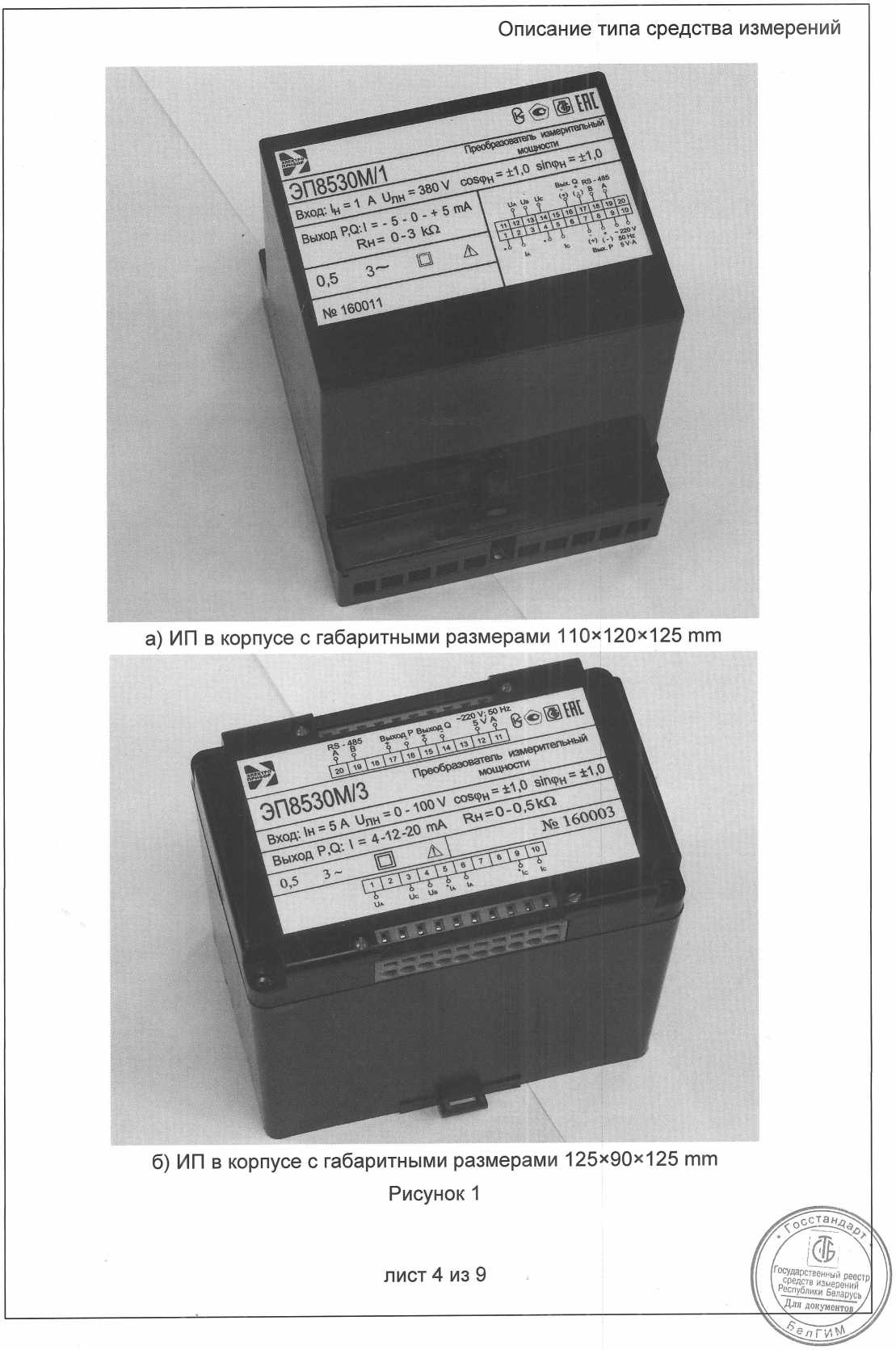

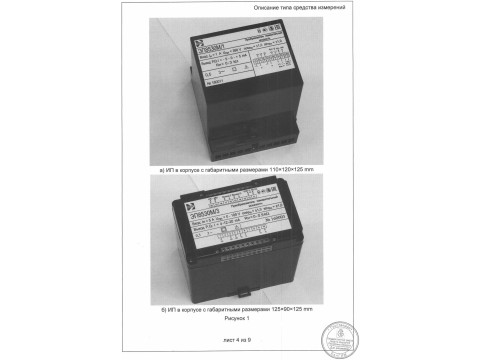

Фотографии общего вида ИП приведены на рисунке 1.

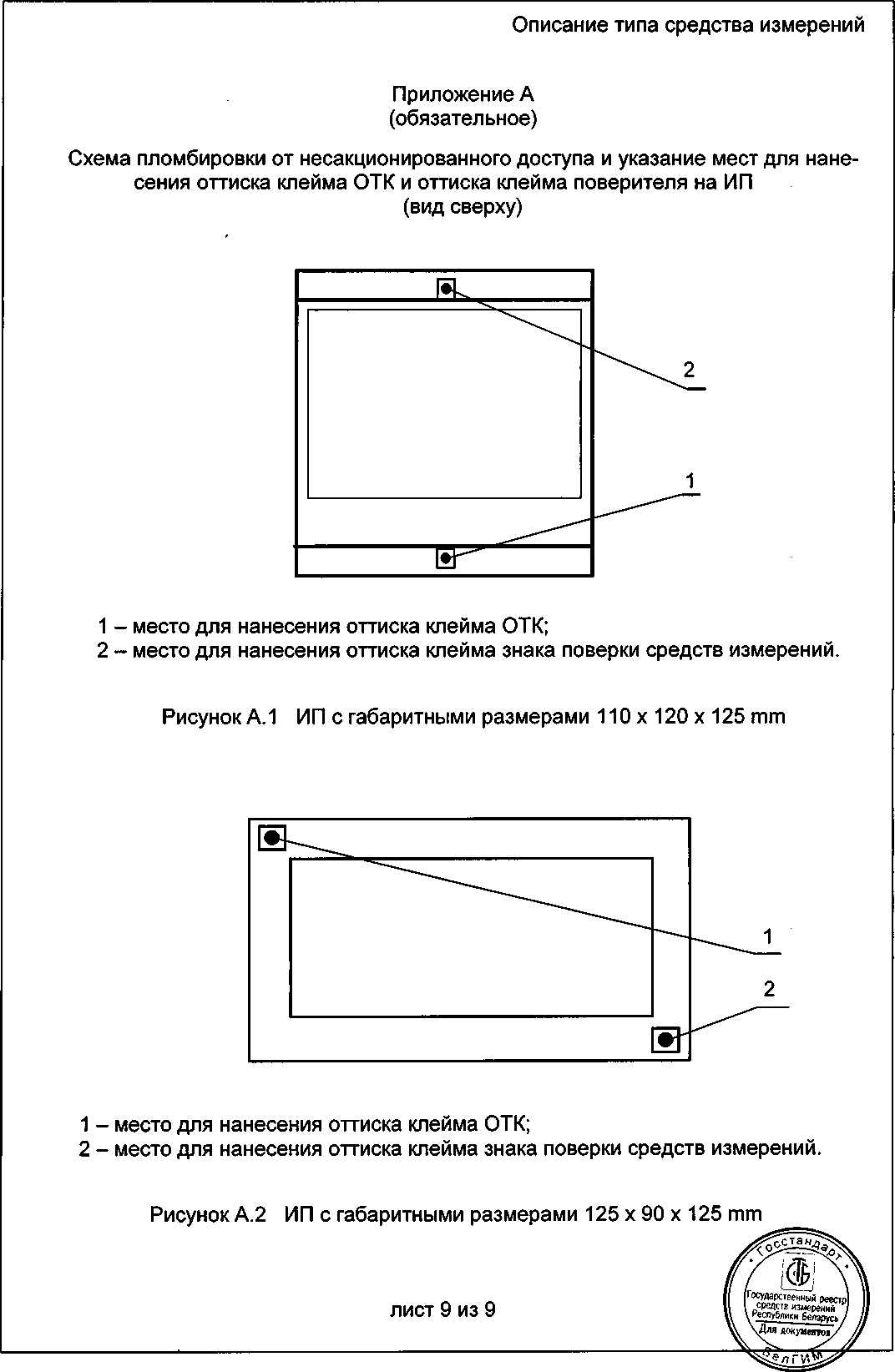

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма поверителя на ИП приведены в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерений тока, напряжения линейного (фазного), коэффициента мощности и их номинальные значения, диапазоны изменений и нормирующее значение выходного аналогового сигнала в зависимости от модификации ИП приведены в таблице 1.

Класс точности ИП:

- для ЭП8530М/1 - ЭП8530М/16                                   0,5;

- для ЭП8530М/17 - ЭП8530М/32                                  0,2.

Пределы допускаемой основной приведенной погрешности ИП для номинальных значений входных сигналов, указанных в таблице 1, в процентах от нормирующего значения выходного аналогового сигнала:

- для ЭП8530М/1 - ЭП8530М/16                                  ± 0,5 %;

- для ЭП8530М/17 - ЭП8530М/32                                 ± 0,2 %.

Диапазон изменений частоты входного сигнала от 45 до 55 Hz.

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Hz:

- для ЭП8530М/1 - ЭП8530М/16                                 ± 0,5 %;

- для ЭП8530М/17 - ЭП8530М/32                               ± 0,2 %;

Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала:

а) при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40 °C и плюс 55 °C на каждые 10 °C

- для ЭП8530М/1 - ЭП8509/16                                     ± 0,4 %;

- для ЭП8530М/17 - ЭП8530М/32                                 ± 0,2 %;

б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °C

- для ЭП8530М/1 - ЭП8530М/16                                   ± 0,9 %;

- для ЭП8530М/17 - ЭП8530М/32                                 ±0,4 %;

в) при изменении напряжения питания переменного тока от номинального значения частотой (50± 0,5) Hz и при изменении напряжения питания постоянного тока от номинального значения.

- для ЭП8530М/1 - ЭП8530М/4, ЭП8530М/9 - ЭП8530М/12            ± 0,25 %;

- для ЭП8530М/17 - ЭП8530М/20, ЭП8530М/25 - ЭП8530М/28        ± 0,1 %;

г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 тТ при самом неблагоприятном направлении и фазе магнитного поля

- для ЭП8530М/1 - ЭП8530М/16                                   ± 0,5 %;

- для ЭП8530М/17 - ЭП8530М/32                                 ± 0,4 %;

д) при неравномерной нагрузке фаз

- для ЭП8530М/1 - ЭП8530М/16                                  ± 0,5 %;

- для ЭП8530М/17 - ЭП8530М/32                                 ± 0,2 %.

лист 5 из 9

Описание типа средства измерений

Таблица 1

[Государственный реестр] I ИЗмерений / \ геспуолики Беларусь 1 \Д-|;* документов/

Описание типа средства измерений

Мощность, потребляемая ИП от измерительной цепи, при номинальных значе-

ниях преобразуемых входных сигналов, V A, не более: - для каждой последовательной цепи

0,2;

-для каждой параллельной цепи ЭП8530М/1 - ЭП8530М/4, ЭП8530М/9 - ЭП8530М/12,

ЭП8530М/17 - ЭП8530М/20, ЭП8530М/25 - ЭП8530М/28

0,5;

- для каждой параллельной цепи ЭП8530М/5 - ЭП8530М/8, ЭП8530М/13 - ЭП8530М/16,

ЭП8530М/21 - ЭП8530М/24, ЭП8530М/29 - ЭП8530М/32

5,0.

Мощность, потребляемая ИП от цепи питания, не более:

- 5,0 VA от цепи переменного тока напряжением от 187 до 242 V частотой (50 ± 0,5) Hz;

- 7,0 VA от цепи переменного тока и 4 W от цепи постоянного тока для ИП

ЭП8530М/1 - ЭП8530М/4,  ЭП8530М/9 - ЭП8530М/12,

ЭП8530М/25 - ЭП8530М/28 (универсальное питание).

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность

ЭП8530М/17 - ЭП8530М/20,

от минус 40 до плюс 55;

95 % при 35 °C.

Габаритные размеры ИП, mm, не более

110x120x125 125x90x125

Масса ИП, kg, не более

Средний срок службы, лет, не менее

Средняя наработка на отказ, h, не менее

0,8

12

50000

Знак утверждения типа

Знак утверждения типа наносится на крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2

Описание типа средства измерений

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 24855-81. Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

ТУ BY 300080696.300-2007. Преобразователи измерительные мощности ЭП8530М. Технические условия.

МП.ВТ.159-2006. Преобразователи измерительные мощности ЭП8530М. Методика поверки.

Заключение

Преобразователи измерительные мощности ЭП8530М соответствуют требованиям ГОСТ 24855-81, ТУ BY 300080696.300-2007.

Межповерочный интервал 12 месяцев.

Государственные контрольные испытания проведены:

РУП "Витебский ЦСМС"

210015, г. Витебск, ул. Б. Хмельницкого, 20,

тел (+375 212) 42-68-04,

аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г.

Научно-исследовательским центром испытаний средств измерений и техники РУП «БелГИМ»,

220053, г. Минск, Старовиленский тракт, 93,

тел (+375 173) 349813,

аттестат аккредитации № BY/112.02.1.0.0025 от 25.09.94 г.
