Преобразователи измерительные S2

Назначение

Преобразователи измерительные S2 (в дальнейшем преобразователи), предназначены для преобразования входного электрического сигнала постоянного тока, напряжения постоянного тока или сопротивления (далее входной сигнал) первичного измерительного преобразователя (ПИП) в выходной унифицированный электрический сигнал постоянного тока или напряжения постоянного тока (далее выходной сигнал).

Преобразователи применяются также для согласования между собой устройств в системах контроля и управления технологическими процессами во всех областях промышленности, энергетики и коммунального хозяйства.

Описание

Входной аналоговый сигнал, после предварительного масштабирования с помощью операционного усилителя, поступает на аналого-цифровой преобразователь (АЦП) микроконтроллера. В микроконтроллере происходит математическая обработка сигнала в зависимости от используемого ПИП и вида выходного сигнала. Далее микроконтроллер периодически, через встроенный ШИМ-модулятор посылает преобразованный цифровой сигнал на устройство оптического гальванического разделения входной и выходной частей преобразователя.

Выходная часть преобразователя (ЦАП) состоит из формирователя прямоугольных импульсов, фильтра постоянной составляющей и выходного

устройства. Выходное устройство имеет возможность с помо ствующих перемычек или установок необходимых резисторов^ на требуемый тип выходного сигнала (напряжение, ток).

^е=еоответ-qCT8

гстеаиваться

Описание типа средств измерений

Электронная схема помещена в пластмассовый корпус щитового исполнения под DIN-рейку со степенью защиты IP20.

Преобразователи модификации S2-B предназначены для преобразования входного сигнала постоянного тока или напряжения постоянного тока в выходной сигнал постоянного тока или напряжения постоянного тока. Преобразователи могут также использоваться для выполнения функции разделителя однотипных входных и выходных сигналов.

Преобразователи модификации S2-BT предназначены для преобразования активного сопротивления термопреобразователей сопротивлений (далее термосопротивления) по ГОСТ 6651: платиновые ТС с а - 0,00385 °C'1 2; платиновые ТС с а = 0,00391 °C'1; медные ТС с ос = 0,00428 °C’1; медные ТС с а= 0,00426 °C'1 и для преобразования термоэлектродвижущей силы термопар типа R, S, В, J, Т, Е, К, N, A, L, М (далее термопары) по СТБ ГОСТ Р 8.585 в выходной сигнал.

Преобразователи модификации S2-BT обеспечивают электронную компенсацию температуры холодного спая термопары, компенсацию активного сопротивления линий связи термосопротивлением при 3-х проводной схеме подключения.

Защита от несанкционированного доступа обеспечивается нанесением пломбы-этикетки.

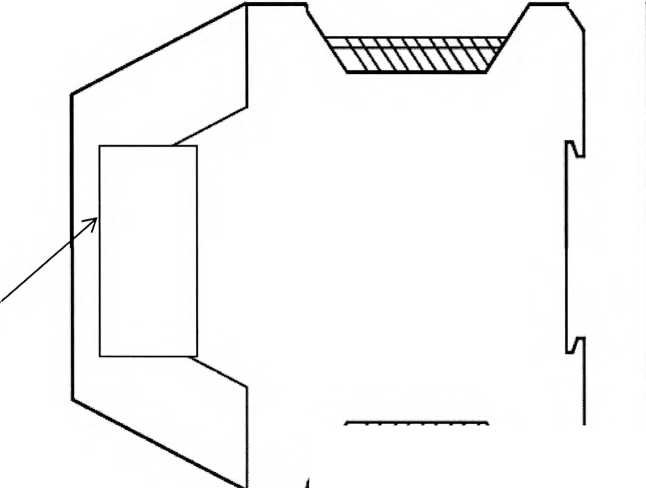

Схема пломбировки от несанкционированного доступа и места расположения наклеек приведены на рисунке 1.

1

Рисунок 1 - Внешний вид преобразователей измерительных S2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Модификации преобразователей, источники входного сигнала, диапазоны преобразования входных сигналов или диапазоны измеряемых температур ПИП и диапазоны изменения выходных сигналов приведены в таблице 1. 3 4 5

Таблица 1

Примечания:

1) По заказу возможно изготовление преобразователей с инверсией выходного сигнала относительно входного сигнала.

2) Величина минимального поддиапазона: 50 °C (для термопары типа S: 500 °C).

Описание типа средств измерений

5 Значение входного сопротивления:

- не менее 50 Ом для преобразователей с диапазоном преобразования входного сигнала постоянного тока от 0 до 20 мА и от 4 до 20 мА;

- не менее 200 Ом для преобразователей с диапазоном преобразования входного сигнала постоянного тока от 0 до 5 мА;

- не менее 100 кОм для преобразователей с диапазоном преобразования входного сигнала напряжения постоянного тока от 0 до 10 В;

- не менее 5 МОм для преобразователей с диапазоном преобразования входного сигнала напряжения постоянного тока от минус 5 до плюс 5 В.

6 Питание преобразователей осуществляется от источника постоянного тока напряжением 24^ В.

7 Значение пульсации выходных сигналов не более 5 мВ при сопротивлении нагрузки:

- 540 Ом для преобразователей с пределами изменения выходных сигналов постоянного тока от 0 до 20 мА и от 4 до 20 мА;

- 2,0 кОм для преобразователей с пределами изменения выходных сигналов постоянного тока от 0 до 5 мА;

- 2,0 кОм для преобразователей с пределами изменения выходных сигналов напряжения постоянного тока от 0 до 10 В.

8 Время установления рабочего режима преобразователей (предварительный прогрев) не более 15 мин.

9 Время установления выходного сигнала преобразователей - не более 0,5 с.

10 Пределы допускаемой дополнительной погрешности преобразователей, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры должен быть не более ±0,1 %.

11 Электрическая мощность, потребляемая преобразователями от цепи питания, не более 2,5 Вт.

12 Электрическая мощность, потребляемая от цепи входного сигнала преобразователей с входными сигналами постоянного тока, не более 20 мВт.

13 Габаритные размеры преобразователей не более 23x115x99 мм.

14 Масса преобразователей не более 0,2 кг.

15 Преобразователи устойчивы к воздействию температуры окружающего воздуха в диапазоне от 5 °C до 50 °C, относительной влажности 80 % при температуре 35 °C и атмосферном давлении от 84 до 106,7 кПа.

16 Преобразователи устойчивы к воздействию синусоидальных вибраций в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм.

17 Степень защиты преобразователей - IP20 по ГОСТ 14254.

18 Средняя наработка на отказ, не менее - 50000 ч.

19 Средний срок службы, не менее - 10 лет.

Знак утверждения типа

Знак утверждения типа наносится на этикетку преобразователе на титульный лист паспорта и руководства по эксплуатации преобр типографским способом.

l также

Комплектность

Комплектность поставки соответствует таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

1 ТУ BY 390171150.002-2007 «Преобразователи измерительные S2».

2 ГОСТ 12997 84 «Изделия ГСП. Общие технические условия».

3 ГОСТ 13384-93 «Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний».

4 ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

5 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

6 Поверка преобразователей измерительных S2 проводится согласно МП.ВТ. 165-2007 «СОЕЙ РБ. Преобразователи измерительные S2. Методика поверки», согласована РУП «Витебский ЦСМС».

Заключение

Преобразователи измерительные S2 соответствуют требованиям технических условий ТРТС 020/2011, ТУ BY 390171150.002-2007, ГОСТ 12997-84, ГОСТ 13384-93 и ГОСТ 24855-81.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
