Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249
Номер в ГРСИ РФ: | РБ 03 13 4222 16 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО "Энерго-Союз", г. Витебск |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249 (в дальнейшем - преобразователи) предназначены для линейного преобразования входного сигнала в унифицированные выходные сигналы постоянного тока, пропорциональные измеренным активной и реактивной мощностям, измерения и отображения результатов измерения на отсчетных устройствах (в дальнейшем ОУ) с учетом коэффициентов трансформации первичных цепей, и передачи результатов измерения на ПЭВМ с использованием порта RS-485.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 4222 16 |
Наименование | Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249 |
Год регистрации | 2016 |
Номер сертификата | 10604 |
Дата регистрации | 2016-08-30 |
Срок действия | 2021-08-30 |
Получатель сертификата | ООО "Энерго-Союз", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Энерго-Союз"
Адрес: ул. С. Панковой, 3, г. Витебск, 210601
Контакты: Тел.: (+375 212) 67-75-80, 67-75-98; E-mail: energo@vitebsk.by
Поверка
Межповерочный интервал / Периодичность поверки | 48 мес. |
Методика поверки | Поверка проводится по МРБ МП. 1992-2010 (извещение №2). |
Поверители
Скачать
Описание типа РБ 03 13 4222 16 [2010-06-22]
rb-03-13-4222-16_2010-06-22.pdf
|
Скачать | ||
Описание типа РБ 03 13 4222 16 [2017-01-18]
rb-03-13-4222-16_2017-01-18.pdf
|
Скачать | ||
Описание типа РБ 03 13 4222 16 [2012-01-18]
rb-03-13-4222-16_2012-01-18.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249 (в дальнейшем - преобразователи) предназначены для линейного преобразования входного сигнала в унифицированные выходные сигналы постоянного тока, пропорциональные измеренным активной и реактивной мощностям, измерения и отображения результатов измерения на отсчетных устройствах (в дальнейшем ОУ) с учетом коэффициентов трансформации первичных цепей, и передачи результатов измерения на ПЭВМ с использованием порта RS-485.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим
RTU.
ИП предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Преобразователи могут применяться для контроля активной и реактивной мощности трехфазных трехпроводных цепей в электрических установках, для комплексной автоматизации объектов электроэнергетики.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается им при заказе.
Описание
Преобразователи конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.
На плате индикации размещены четыре светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и два ОУ. На одном ОУ индицируется измеренное значение активной мощности, а на втором -реактивной мощности.
Кожух и лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью четырех фиксаторов.
По заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимися габаритными размерами.
Фотография общего вида преобразователя приведена в приложении А.

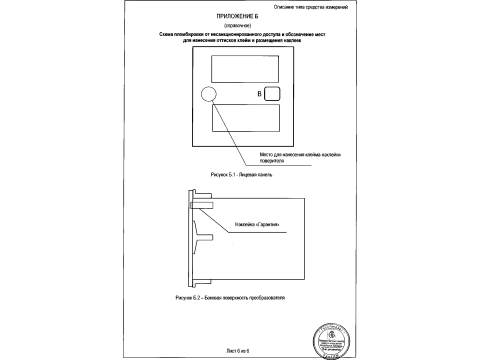

Схема пломбировки от несанкционированного доступа с указанием мест для нанесения оттисков клейм и расположения наклеек приведена в приложении Б. __...
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 По заказу потребителя преобразователи могут быть изготовлены с параметрами преобразуемого входного сигнала, приведенными в таблице 1.
Таблица 1
Параметры преобразуемого входного сигнала
Ток Ia = Ic, А |
Напряжение Uab.Ubc.Uca, В |
Cos ср (Sin ф) |
Частота, Гц | |||
Диапазон преобразования |
Номинальное значение, 1н |
Диапазон преобразования |
Номинальное значение, Uh |
Диапазон изменения |
Номинальное значение | |
0-0,5 0-1,0 0-2,5 0-5,0 |
0,5 1,0 2,5 5,0 |
0-120 0-264 0-456 |
100 220 380 |
Плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0) |
плюс 1 |
45-55 |
80-120 |
100 |
Примечание - Диапазон преобразования 80 -120 В для ИП с питанием от измерительной цепи
2 Диапазон изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки, диапазон изменения коэффициента мощности для ИП, имеющих аналоговый выход, соответствуют указанным в таблице 2.
Таблица 2
Диапазон изменения выходного аналогового сигнала, мА |
Диапазон сопротивления нагрузки, кОм |
Диапазон изменения коэффициента мощности Cos ф (Sin ф) |
минус 5,0 - 0 - плюс 5,0 |
от 0 до 3,0 |
плюс 1-0-минус 1-0 -плюс 1 (0 -плюс 1-0-минус 1-0) |
0-2,5-5,0 |
от 0 до 3,0 | |
4,0-12,0-20,0 |
от Одо0,5 | |
0-5,0 |
от 0 до 3,0 |
плюс 1 - 0 (0 -плюс 1) |
4,0-20,0 |
от 0 до 0,5 |
3 Класс точности преобразователей 0,5. Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения выходного сигнала Анорм.
По выходу RS-485 нормирующее значение Анорм = 5000 единиц.
По выходу ОУ нормирующее значение определяется по формуле
Анорм = Ih-Uh- Ктт Ктн л/З? (1)
где Ктт, Ктн - номинальные коэффициенты трансформации измерительных трансформаторов тока и напряжения, включенных на входе ИП, определяемые по формуле
h (Ui)
Ктт(Ктн)= --------------, (2)
l2 (U2)
где h (Ui) - номинальное значение тока (напряжения) первичной цепи измерительного трансформатора;
l2 (U2) - номинальное значение тока (напряжения) вторичной цепи измерительного трансформатора.
При непосредственном включении Ктт=1, Ктн=1.
Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона изменения выходного аналогового сигнала.
4 Питание преобразователей осуществляется по одному из следующих вариантов:
а) от источника напряжения переменного тока (220 ± 22) В частотой 50 Гц *;
б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В (номинальное значение 220 В) *;
в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение 24 В);
г) от измерительной цепи напряжением от 80 до 120 В (номинальное напряжение 100 В).
* - при поставках в Российскую Федерацию номинальное значение 230 В.
Лист 2 из 6
5 Рабочие условия применения: температура окружающего воздуха от минус 40 °C до плюс 50 °C, относительная влажность воздуха 80 % при 25 °C.
6 Мощность, потребляемая ИП при номинальных значениях преобразуемых входных сигналов, в зависимости от принятого варианта питания не более указанной в таблице 3.
Таблица 3
Цепь |
Вариант питания в соответствии с 1.1.8 | ||||
а) |
б) |
в) |
д) |
г) | |
Потребляемая мощность, В-А | |||||
Ia, Ic |
0,2 | ||||
Ua |
0,5 |
6,0 | |||
Ub |
0,5 | ||||
Uc |
6,0 |
Мощность, потребляемая ИП от внешнего источника питания, не более 6,0 В'А.
7 Габаритные размеры преобразователей конструктивного исполнения Е - 98x98x138 мм.
Габаритные размеры преобразователей конструктивного исполнения Р - 120x120x138 мм.
8 Масса преобразователей не более 1,5 кг.
9 Средняя наработка на отказ - 32 000 ч.
10 Средний срок службы -10 лет.
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность
В комплект поставки входят:
- преобразователь;
- паспорт;
- руководство по эксплуатации;
- методика поверки;
- CD-диск с демонстрационным программным обеспечением;
- коробка упаковочная.
Руководство по эксплуатации и методика поверки поставляются по 1 экз на 3 преобразователя.
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ BY 300521831.061-2009 «Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦП 9249. Технические условия»;
МРБ МП.1992-2010 «Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦП 9249. Методика поверки». Утверждена РУП «Витебский ЦСМС».
Лист 3 из 6
Заключение
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249 соответствуют ГОСТ 22261-94, ТУ BY 300521831.061-2009.
Межповерочный интервал - 48 месяцев.
РУП «Витебский ЦСМС», 210015 г. Витебск, ул. Б. Хмельницкого, 20.
Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г;
Научно-исследовательский центр испытаний средств измерений и техники РУП «БелГИМ» г. Минск, Старовиленский тракт 93,
Аттестат аккредитации №BY/112 02.1.0.0025
