Регистраторы безбумажные RSG
Номер в ГРСИ РФ: | РБ 03 13 3251 16 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Регистраторы безбумажные RSG (далее - регистраторы) предназначены для измерения напряжения постоянного тока, силы постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей (далее -термопары), а также для регистрации и хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 3251 16 |
Наименование | Регистраторы безбумажные RSG |
Год регистрации | 2016 |
Номер сертификата | 10598 |
Дата регистрации | 2016-08-30 |
Срок действия | 2021-08-30 |
Получатель сертификата | фирма "Endress+Hauser Wetzer GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser Wetzer GmbH+Co.KG"
Адрес: Obere Wank 1, 87484, Nesselwang
Контакты: +49762197502 // +497621975345
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по МРБ МП. 1682-2012 (извещение №1). |
Поверители
Скачать
Описание типа РБ 03 13 3251 16 [2017-03-31]
rb-03-13-3251-16_2017-03-31.pdf
|
Скачать | ||
Описание типа РБ 03 13 3251 16 [2012-09-17]
rb-03-13-3251-16_2012-09-17.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы безбумажные RSG (далее - регистраторы) предназначены для измерения напряжения постоянного тока, силы постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей (далее -термопары), а также для регистрации и хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации.
Область применения - технологические процессы в различных областях хозяйственной деятельности.
Описание
Регистраторы получают информацию о значениях измеренных величин в виде сигналов напряжения постоянного тока, силы постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термопар.
Сигналы поступают на универсальные входы, измеряются и преобразуются в цифровые значения измеренных величин. Цифровые значения сохраняются во внутренней энергонезависимой памяти, а также на внешних носителях информации. Для предотвращения искажения значений, данные сохраняются в закрытом формате, применяется персональная авторизация доступа и электронная подпись. Накопленная и текущая информация отображается в виде цифровых значений и графиков на многоцветном жидкокристаллическом дисплее, выполненном по технологии TFT. Регистраторы безбумажные RSG имеют коммуникационные интерфейсы RS485/RS232, USB, Ethernet и PROFIBUS DP и релейные выходы для контроля предельных значений.
Регистраторы имеют модульную конструкцию. Количество универсальных входов и коммуникационных интерфейсов определяется вариантом исполнения регистратора. Выпускаются три модификации регистраторов безбумажных RSG:
- RSG 35 Ecograf Т;
- RSG 40 Memograf М;
- RSG 45 Memograf М, которые отличаются набором дополнительных функций.
Для управления регистраторами на их передней панели расположены кнопки управления и позиционер - навигатор. Конфигурация и считывание данных со съемных носителей осуществляется при помощи компьютерных программ "ReadWin 2Д0ЦЦдля RSG 40 Memograf М), "Field Data Manager" и "OPC-Server" (для RSG 35.
RSG 45 Memograf M) разработки фирмы "Endress+Hauser Wetzer GmbH+Co КС^ Г^маник
Внешний вид регистратора приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

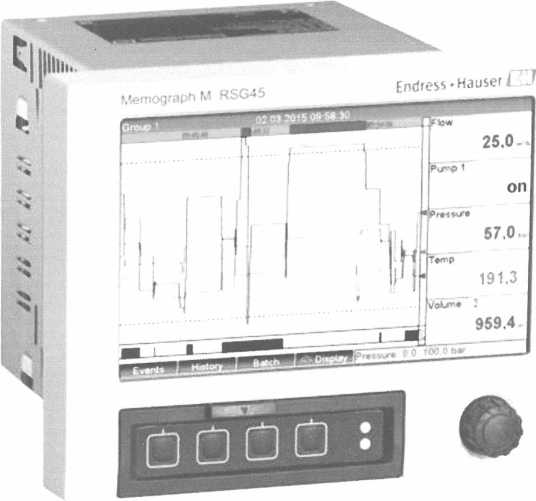

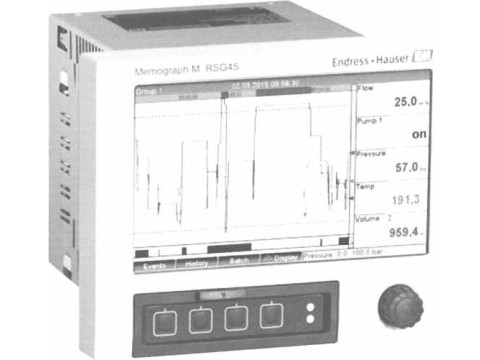

Рисунок 1. Внешний вид регистратора безбумажного RSG 45 Memograf М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики регистраторов приведены в таблицах 1,2.
Таблица 1____________________________________________
Диапазон показаний |
Диапазон измерений/ воспроизведений |
Пределы допускаемой основной погрешности (при температуре 25 ± 5 °C) |
Пределы допускаемой дополнительной погрешности при изменении температуры от (25±5)°C |
1 |
2 |
3 |
4 |
при измерении сигналов постоянного тока | |||
от 4 до 22 мА |
от 4 до 20 мА |
±0,1 % от ДИ1) |
±0,01 %/°С от ДИ |
от 0 до 22 мА |
от 0 до 20 мА | ||
от 0 до 5 мА |
от 0 до 5 мА | ||
от - 22 до 22 мА |
от - 20 до 20 мА | ||
при измерении сигналов напряжения постоянного тока | |||
от 0 до 5 В |
от 0 до 5 В |
±0,1 % от ДИ |
±0,01 %/°С от ДИ |
от 0 до 10 В |
от 0 доЮ В | ||
от -10 до 10 В |
от - 10 до 10 В | ||
от - 30 до 30 В |
от - 30 до 30 В | ||
от -1 до 1 В |
от -1 до 1 В | ||
от - 150 до 150 мВ |
от - 150 до 150 мВ | ||
от 1 до 5 В |
от 1 до 5 В | ||
от 0 до 1 В |
от 0 до 1 В | ||
при измерении сигналов от термопар2) | |||
термопа |
ра типа J _____ | ||
от-210 °C до 1200 °C |
от - 100 °C до 1200 °C |
±0,1 % от ДИ |
±0,01 %/р^^ДИ^' |
1 |
I 2 |
I 3 |
I 4 |
термопа |
ра типа К | ||
от - 270 °C до 1300 °C |
от-130 °C до 1300 °C |
±0,1 % от ДИ |
±0,01 %/°С от ДИ |
термопа |
ра типа Т | ||
от - 270 °C до 400 °C |
от - 200 °C до 400 °C |
±0,1 % от ДИ |
±0,01 %/°С от ДИ |
термопа |
ра типа N | ||
от - 270 °C до 1300 °C |
от-100 °C до 1300 °C |
±0,1 % от ДИ |
±0,01 %/°С от ДИ |
термопа |
ра типа L | ||
от - 200 °C до 900 °C |
от-100 °C до 900 °C |
±0,1 % от ДИ |
±0,01 %/°С от ДИ |
термопа |
ра типа В | ||
от 42 °C до 1820 °C |
от 600 °C до 1820 °C |
±0,15% от ДИ |
±0,01 %/°С от ДИ |
термопа |
ра типа S | ||
от - 50 °C до 1768 °C |
от 100 °C до 1768 °C |
±0,15 % от ДИ |
±0,01 %/°С от ДИ |
термопа |
ра типа R | ||
от - 50 °C до 1768 °C |
от 100 °C до 1768 °C |
±0,15 % от ДИ |
±0,01 %/°С от ДИ |
при измерении сигналов от термопреобразователей сопротивления3’ | |||
термопреобразователей сопротивления Pt100 (а=0,00385); 100П (а=0,00391) |
±0,1 % от ДИ (для 4-проводной схемы) ±(0,1 % от ДИ + 0,8 °C) (для 3-проводной схемы) ±(0,1 % от ДИ + 1,5 °C) (для 2-проводной схемы) |
±0,01 %/°С от ДИ | |
от - 200 °C до 850 °C |
от - 200 °C до 850 °C | ||
термопреобразователей сопротивления Pt500 (а=0,00385) | |||
от -200 °C до 850 °C |
от -200 °C до 850 °C | ||
термопреобразователей сопротивления PtIOOO (а=0,00385) | |||
от -200 °C до 600 °C |
от -200 °C до 600 °C | ||
термопреобразователей сопротивления 50П (а=0,00391) |
±0,2 % от ДИ (для 4-проводной схемы) ±(0,2 % от ДИ+ 0,8 °C) (для 3-проводной схемы) ±(0,2 % от ДИ + 1,5 °C) (для 2-проводной схемы) |
±0,02 %/°С от ДИ | |
от -200 °C до 850 °C |
от -200 °C до 850 °C | ||
термопреобразователей сопротивления 100М (а=0,00428) | |||
от -200 °C до 200 °C |
от -200 °C до 200 °C | ||
термопреобразователей сопротивления 50М (а=0,00428) | |||
от -200 °C до 200 °C |
от -200 °C до 200 °C | ||
при измерении сигналов частоты | |||
от 0 до 12,5 кГц |
от 0 до 10 кГц |
±0,02 % от ИЗ4’ (в диапазоне от 0 до 100 Гц) ±0,01 % от ИЗ4’ (в диапазоне от 100 до 10 кГц) |
±0,01 % от ИЗ во всем диапазоне температур |
1 |
2 |
3 |
4 |
при воспроизведении выходного ан (кроме |
алогового сигнала постоянного тока RSG 35) | ||
от 4 до 22 мА |
от 4 до 20 мА |
±0,1 % от ВЗД5> |
±0,015 %/°С от ВЗД |
от 0 до 22 мА |
от 0 до 20 мА | ||
ДИ - диапазон измерений; 2) - номинальные статические характеристики термопар: типов R, S, В, К, J, T, N по СТБ ГОСТ Р 8.585-2004; 3) - номинальные статические характеристики термопреобразователей сопротивления: типов 50П, 100П, 50М, 100М по ГОСТ 6651-94; типов Pt100, Pt500, РИООО по СТБ EN 60751-2011; 4) ИЗ - измеренное значение величины; 5) ВЗД - верхнее значение диапазона измеряемой величины. |
Таблица 2
Характеристика |
Значение |
Нормальные рабочие условия - температура окружающей среды, °C - относительная влажность, % |
от 20 до 30 от 20 до 60 |
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от - 10 до 50 от 5 до 85 (без конденсации) |
Условия транспортировки и хранения - температура хранения, °C - относительная влажность, % |
от - 20 до 60 от 5 до 85 (без конденсации) |
Степень защиты оболочки (IP код) - передняя панель - задняя панель |
IP65 IP20 |
Диапазон напряжений питания переменного тока, В |
от 100 до 230 |
Частота напряжения питания переменного тока, Гц |
50/60 |
Диапазон напряжений питания постоянного тока, В |
от 22 до 27 |
Потребляемая мощность, ВА, не более |
40 |
Габаритные размеры, мм, не более |
150x200x230 |
Масса, кг, не более |
4,0 |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки регистраторов представлен в таблице 3.
Таблица 3
Наименование |
Количество |
Регистратор |
1 шт. |
Комплект крепления |
1 комплект |
Кабель связи с ПК |
1 шт. |
Программы для конфигурирования и считывания данных разработки фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия |
1 шт. |
Эксплуатационная документация на CD-ROM |
1 KQ^flfiKTX |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия.
МРБ МП. 1682-2017 "Регистраторы безбумажные RSG. Методика поверки"
Технический регламент Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования”.
Технический регламент Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств”.
Заключение
Регистраторы безбумажные RSG соответствуют требованиям технической документации фирмы "Endress+Hauser Wetzer GmbH+Co KG", Германия, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ТС BY/112 11.01. ТР004 003 14343), ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ТС BY/112 11.01. ТР020 003 12674).
Межповерочный интервал - не более 24 месяцев (для регистраторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
