Комплексы программно-технические на базе измерительного модуля VME
| Номер в ГРСИ РФ: | РБ 03 23 1083 06 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Kontron Modular Computers GmbH", Германия |
Комплексы программно-технические на базе измерительного модуля VME (далее-комплексы) предназначены для автоматизации управления производственными процессами в составе измерительных каналов систем в различных областях промышленной деятельности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 1083 06 |
| Наименование | Комплексы программно-технические на базе измерительного модуля VME |
| Год регистрации | 2006 |
| Номер сертификата | 4101 |
| Дата регистрации | 2006-08-07 |
| Срок действия | 2011-07-27 |
| Получатель сертификата | фирма "Kontron Modular Computers GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Kontron Modular Computers GmbH"
Адрес: Apfeltranger Strasse 16, D-87800 Kaufberen
Контакты: ++49(0)83 41-803-0 / ++49(0)83 41-803-499 / E-mail: info@pep-kaufbeuren.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 879-2000 |
Поверители
Скачать
|
Описание типа РБ 03 23 1083 06 [2009-06-15]
rb-03-23-1083-06_2009-06-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1083 06 [2000-04-21]
rb-03-23-1083-06_2000-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1083 06 [2006-01-01]
rb-03-23-1083-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические на базе измерительного модуля VME (далее-комплексы) предназначены для автоматизации управления производственными процессами в составе измерительных каналов систем в различных областях промышленной деятельности.
Область применения - различные области промышленной деятельности.
Описание
Комплекс строится на базе измерительных модулей и магистрально - модульных стандартах VME.
Магистрально - модульный стандарт VME представляет собой 32-разрядную шину с разделенными 32 линиями адреса и 32 линиями данных на объединительной панели.
Комплекс обеспечивает восприятие измерительной информации, представленной сигналами напряжения и силы постоянного тока; сигналами от термоэлектрических преобразователей и термометров сопротивления различных градуировок; преобразование двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока; восприятие измерительной информации; выработку управляющих сигналов, поступающих на исполнительные механизмы в виде аналоговых и дискретных сигналов.
Комплекс может содержать измерительные модули различного исполнения:
исполнение стандартное для VME - от 0 до 70 °C
исполнение расширенное Е2 для VME - от минус 25°С до плюс 85 °C
Перечень измерительных модулей приведен в таблице 1.
Схема с указанием места нанесения знака поверки в виде клейма-ИакЛей^ прмвг дена в Приложении А. I Г****^^?') I

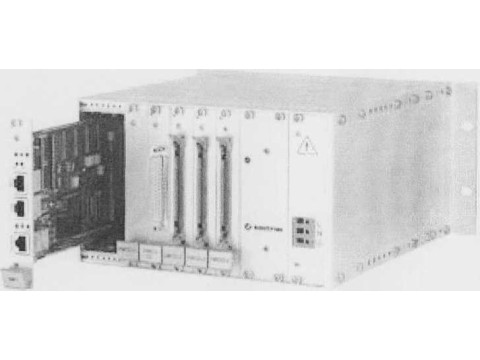

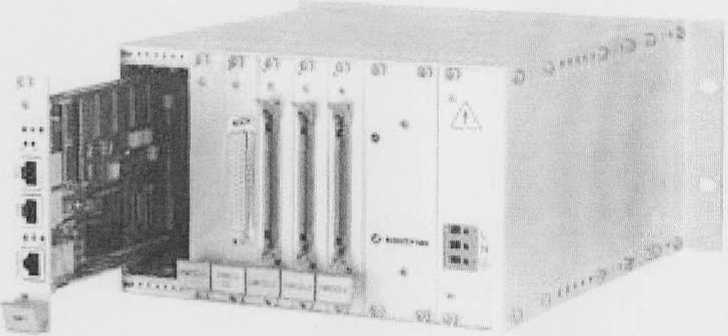

Внешний вид комплекса приведен на рисунке 1. \ /
Рисунок - Внешний вид комплекса
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ
Технические и метрологические характеристики измерительных модулей комплексов приведены в таблицах 1-3.
Таблица 1 Технические и метрологические характеристики модулей
|
Наименование |
VADI |
VADI-4 |
PB-ADC3 |
PB-DAC3 |
|
Разрешающая способность |
12 бит |
12 бит |
12 бит |
12 бит |
|
Диапазон входного сигнала |
±10 В; от 0 до 10 В; от 0 до 20 мА |
±5 В; ±10 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА |
±5 В; ± 10 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА |
12 бит |
|
Диапазон выходного сигнала |
12 бит |
12 бит |
12 бит |
±10 В; от 0 до 10 В; от 0 до 20 мА |
|
Пределы основной приведенной погрешности при 23 °C |
±0,06 % (для В) ±0.05 % (для мА) |
±0,07 % |
±0.01 % |
±0,10 % |
|
Пределы дополнительной приведенной погрешности в диапазоне от 0 до 70°С |
±0,14 % (для В) ±0.09 % (для мА) |
±0,17% |
±0,07 % |
±0,30 % |
|
Пределы дополнительной приведенной погрешности в диапазоне от минус 40 до плюс 85°С |
±0.43 % (для В) ±0.11 % (для мА) |
±0,29 % |
±0,14% |
±0,42 % |
Таблица 2 - Технические и метрологические характеристики модулей
|
Наименование |
VADI3-PB-VOL |
VADI3-PB-CUR |
VADI3-PB-TERM |
VADI3-PB-РТ100 |
|
Разрешающая способность |
16 бит |
16 бит |
16 бит |
16 бит |
|
Диапазон входного сигнала |
±5 В, ±10 В |
от 0 до20 мА |
± 100 мВ |
от 18,49 до 390,26 Ом |
|
Диапазон выходного сигнала |
16 бит |
16 бит |
16 бит |
±16 бит |
|
Пределы основной приведенной погрешности при 23 °C |
±0,02 % |
±0,05 % |
±0,04 % |
±0,07 % |
|
Пределы дополнительной приведенной погрешности в диапазоне от 0 до 70°С |
±0,06 % |
±0,22 % |
±0,22 % |
±0,19% |
|
Пределы дополнительной приведенной погрешности в диапазоне от минус 40 до плюс 85°С |
±0,14% |
±0, 28% |
±0,28 % |
±0,42 % |
Таблица 3 - Технические и метрологические характеристики модулей
|
Наименование |
VDAD INPUT |
VDAD OUTPUT |
СР 370 INPUT СР 370 SIG INPUT СР 370 SIM INPUT |
СР 370 OUTPUT СР 370 SIG OUTPUT СР 370 SIM OUTPUT |
|
Разрешающая способность |
12 бит |
12 бит |
12 бит |
12 бит |
|
Диапазон входного сигнала |
±5 В; ±10 В; (0-10) В |
12 бит |
±1,25 В; ±2,5 В; ±5 В; ±10 В; (01,25) В; (0-2,5) В; (0-5) В; (0 10) В |
12 бит |
|
Диапазон выходного сигнала |
12 бит |
±5 В; (0-5) В ±10 В; (0-10) В |
12 бит |
±5 В; ±10 В; (0-10) В |
|
Пределы основной приведенной погрешности при 23 °C |
±0,07 % |
±0,06 % |
±0,02 % |
±0,03 % |
|
Пределы дополнительной приведенной погрешности в диапазоне от 0 до 70°С |
±0,18% |
±0,22 % |
±0,03 % |
±0,04 % |
|
Пределы дополнительной приведенной погрешности в диапазоне от минус 40 до плюс 85°С |
±0,30 % |
±0,47 % |
±0,04 % |/ Ги» |
±0,06 % Э "А |
|
1| 1 Л-О.кх. ‘ v II из 5 | ||||
Рабочие условия эксплуатации измерительных модулей:
- нормальная температура - 23°C -
- диапазон рабочей температуры окружающего воздуха, °C:
стандартный для VME - от 0 до 70;
расширенный Е2 для VME - от минус 40 до плюс 85;
- относительная влажность без конденсации - не более 95%.
Знак утверждения типа
Знак утверждения типа наносится на инструкцию по эксплуатации типографским способом.
Комплектность
- комплекс программно-технические на базе измерительного модуля VME - 1шт;
- комплект эксплуатационной документации - 1 комплект;
- методика поверки - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Kontron Modular Computers GmbH", Германия, МП.Мн 879-2000 "Комплекс программно-технический на базе измерительных модулей магистрально модульных стандартов VME. Методика поверки".
Заключение
Комплексы программно-технические на базе измерительного модуля VME соответствуют технической документации фирмы "Kontron Modular Computers GmbH", Германия,
Межповерочный интервал - не более 12 месяцев (для комплексов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники РУП “БелГИМ”.
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
