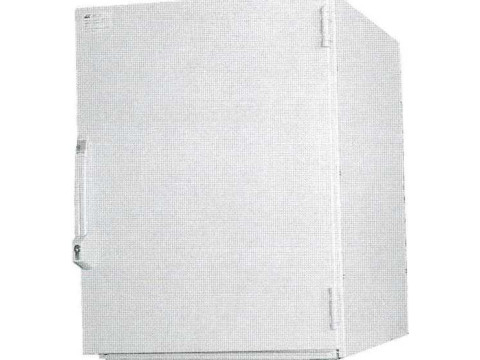

Контроллеры программируемые выносные ВК-70 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 23 3031 06
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	УП "АГАТ-СИСТЕМ", г. Минск

Скачать

Описание типа РБ 03 23 3031 06 [2006-01-01]

rb-03-23-3031-06_2006-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Контроллеры программируемые выносные ВК-70 (далее - контроллеры ВК-70) предназначены для измерения параметров технологических процессов, контроля и управления технологическим оборудованием в составе автоматизированных систем контроля и управления.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 3031 06
Наименование	Контроллеры программируемые выносные ВК-70
Год регистрации	2006
Номер сертификата	4104
Дата регистрации	2006-08-31
Срок действия	-
Получатель сертификата	УП "АГАТ-СИСТЕМ", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

УП "АГАТ-СИСТЕМ"

Адрес: г. Минск, пр-т. Ф. Скорины, 51, к. 1

Контакты: (017)267-54-34 // (017)285-93-33

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП 1608-2006

Поверители

Скачать

Описание типа РБ 03 23 3031 06 [2006-01-01]

rb-03-23-3031-06_2006-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - энергетическая, химическая, нефтехимическая и машиностроительная отрасли народного хозяйства.

Описание

Контроллер ВК-70 является проектно-компонуемым изделием (кроме базовой конфигурации имеет переменную составляющую часть в зависимости от конфигурации объекта управления) и его состав определяется заказной спецификацией исходя из характеристик объекта управления.

Основной конструкцией контроллера ВК-70 является шкаф компоновочный ШК-70 с установ-ч^ленными в нём блоками питания и блоком компоновочным БК-70. В блок компоновочный БК-70 устанавливается процессорный модуль, обеспечивающий решение технологических задач и интерфейсный обмен со станциями управления и остальными модулями контроллера ВК-70. Модули контроллера ВК-70 делятся на модули цифрового многоканального ввода/вывода и интерфейсные модули, обеспечивающие обслуживание и передачу данных от модулей канальных к центральному процессору.

Электропитание осуществляется от двух фидеров переменного тока с номинальным напряжением 230 В частотой 50 Гц (основного и резервного). В качестве резервного фидера может использоваться источник постоянного тока напряжением 220 В.

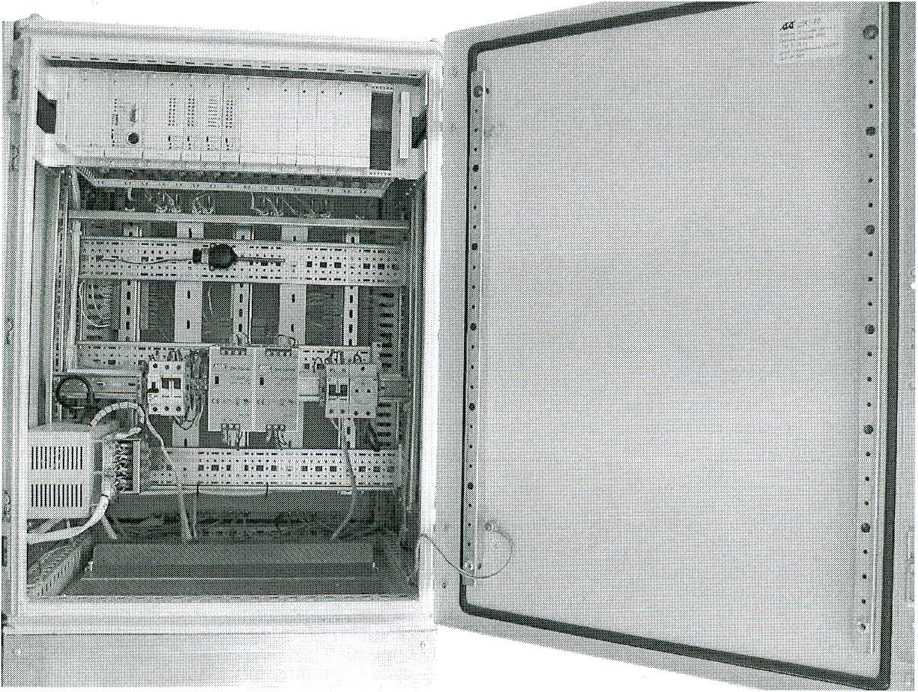

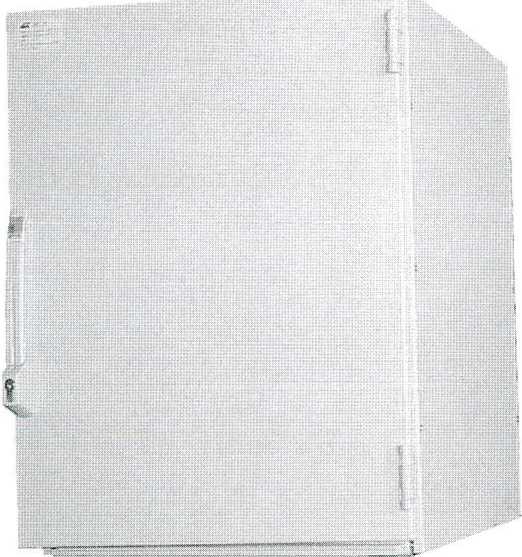

Внешний вид контроллера ВК-70 приведён на рисунке 1.

Рисунок 1 - Внешний вид контроллера ВК-70

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 - Характеристики аналоговых входов контроллера ВК-70

Измерительный диапазон	Обозначение модификации	Пределы основной приведенной погрешности, %	Пределы дополнительной приведенной погрешности от температуры, %/10 °C	Пределы дополнительной приведенной погрешности при изменении напряжения питания, %
1	2	3	5	7
0-5 мА	МКАУ-01	+ 0,1	±0,02	±0,02
0-20 мА	МКАУ-02	±0,1	±0,02	±0,02
4-20 мА	МКАУ-03	±0,1	±0,02	±0,02
0-2 В	МКАУ-04	±0,1	±0,02	±0,02
0-5 В	МКАУ-05	±0,1	±0,02	±0,02
0-14,56 мВ	МКАУ-06	±0,2	±0,05	±0,05
0-31,492 мВ	МКАУ-07	±0,2	±0,05	±0,05
0-16,397 мВ	МКАУ-08	±0,2	±0,05	±0,05
0-24,905 мВ	МКАУ-09	±0,2	±0,05	±0,05
)-37,326 мВ	МКАУ-10	±0,2	±0,05	±0,05
0-78,00 мВ	МКАУ-11	±0,2	±0,05	±0,05

40 - 69,56 Ом	МКСЗ-01	±0,2	±0,05	±0,05
40 - 69,56 Ом	МКС4-01	±0,2	±0,05	±0,05
50 - 69,56 Ом	МКСЗ-02	±0,2	±0,05	±0,05
50 - 69,56 Ом	МКС4-02	±0,2	±0,05	±0,05
50-88,53 Ом	МКСЗ-ОЗ	±0,2	±0,05	±0,05
50-88,53 Ом	МКС4-03	±0,2	±0,05	±0,05
50- 106,92 Ом	МКСЗ-04	±0,1	±0,02	±0,02
50- 106,92 Ом	МКС4-04	±0,1	±0,02	±0,02
50-141,95 Ом	МКСЗ-05	±0,1	±0,02	±0,02
50-141,95 Ом	МКС4-05	±0,1	±0,02	±0,02
50-158,59 Ом	МКСЗ-06	±0,1	±0,02	±0,02
50-158,59 Ом	МКС4-06	±0,1	±0,02	±0,02
^9,23-71,39 Ом	МКСЗ-07	±0,2	±0,05	±0,05
^9,23-71,39 Ом	МКС4-07	±0,2	±0,05	±0,05
50-71,39 Ом	МКСЗ-08	±0,2	±0,05	±0,05
50-71,39 Ом	МКС4-08	±0,2	±0,05	±0,05
50-92,78 Ом	МКСЗ-09	±0,1	±0,02	±0,02
50-92,78 Ом	МКС4-09	±0,1	±0,02	±0,02
100-142,78 Ом	МКСЗ-10	±0,1	±0,02	±0,02
100-142,78 Ом	МКС4-10	±0,1	________±0,02________	±0,02

Модули измерительные МКАУ служат для измерения характеристик аналоговых потенциаль-ных/токовых сигналов. Специальная функция — хранение идентификационных данных (дата, версия, серийный номер) и метрологических констант в перепрограммируемом постоянном запоминающем устройстве EEPROM.

Перечень модификаций модулей измерительных МКАУ приведен в таблице 1.

Технические характеристики модулей измерительных МКАУ приведены в таблице 2.

Таблица 2

Техническая характеристика, единица измерения	Значение
Напряжение питания, В	5,0 ±0,25
Габаритные размеры, мм, не более	20,0 х 90,0 х 17,0
Характеристика преобразования	Линейная
Диапазон входного сигнала	Согласно таблице 2
Пределы основной приведенной погрешности, %	±0,1 - для МКАУ с измерительным диапазоном от 500 мВ и более ; ±0,2 - для МКАУ с другими измерительными диапазонами
Пределы дополнительной приведенной по-линости при отклонении температуры от 25 °C до предельных значений рабочих условий на 10 °C, %	±0,05 - для МКАУ с измерительным диапазоном от 0 до 500 мВ ; ±0,02 - для МКАУ с другими измерительными диапазонами
Пределы дополнительной приведенной погрешности при изменении питающего напряжения контроллера ВК-70 от 230 В до 195,5 до 253 В	±0,05 - для МКАУ с измерительным диапазоном от 0 до 500 мВ ; ±0,02 - для МКАУ с другими измерительными диапазонами
Разрешающая способность аналого-цифрового преобразования	16 разрядов
Время выборки, мс	20
Гальваническая развязка, напряжение переменного тока, В	1500
Примечание - * под измерительным диапазоном подразумевается интервал значений от нижнего до верхнего пределов измерений

Модули измерительные канальные МКС служат для измерения сопротивления. Специальная нкция - хранение идентификационных данных (дата, версия, серийный номер) и метрологических констант в перепрограммируемом постоянном запоминающем устройстве EEPROM.

Перечень модификаций модулей измерительных канальных МКС приведен в таблице 1.

Технические характеристики модулей измерительных канальных МКС приведены в таблице 3. Таблица 3

Техническая характеристика, единица измерения	Величина
1	2
Напряжение питания, В	5,0 ± 0,25
Габаритные размеры, мм, не более	20,0 х 90,0 х 17,0
Схема подключения измеряемого сопротивления	3-проводная. 4-проводная
Характеристика преобразования	Линейная
Диапазон входного сигнала	Согласно таблице 4
Пределы основной приведенной погрешности, %	±0,1 - для МКС с измерительным диапазоном от 40 Ом и более ; ну д ±0,2 - для МКС с другими измерительными диапазо- ■ 1 сред тв измерений / \| нами

Продолжение таблицы 3

1	2
Пределы дополнительной приведенной погрешности при отклонении температуры от 25 °C до предельных значений рабочих условий на 10 °C, %	±0,05 - для МКС с измерительным диапазоном от 40 Ом и более ; ±0,1 - для МКС с другими измерительными диапазонами
Пределы дополнительной приведенной погрешности при изменении питающего напряжения контроллера ВК-70 от 230 В до 195,5 до 253 В	±0,02 - для МКС с измерительным диапазоном от 40 Ом и более ; ±0,05 - для МКС с другими измерительными диапазонами
Номинальные и предельные значения сопротивления для аналоговых входов, кОм, не менее	300
Токовый задатчик	Встроенный
Разрешающая способность аналого-цифрового преобразования	16 разрядов
Время выборки, мс	65
Гальваническая развязка, напряжение переменного тока, В	1500

примечание - * под измерительным диапазоном подразумевается интервал значений от нижнего до верхнего пределов измерений

Ток потребления контроллера ВК-70 от любого фидера - не более 2,0 А.

Время установления рабочего режима контроллера ВК-70 не более 0,5 ч.

Степень защитной оболочки по ГОСТ 14254-96 - IP 54, категория 2.

Габаритные размеры контроллера ВК-70 не более 800x670x650 мм.

Масса контроллера ВК-70 не более 120 кг.

Климатические условия при эксплуатации:

- температура окружающего воздуха - от 5 °C до 40 °C;

- относительная влажность - от 10 % до 95 %;

- атмосферное давление - от 84 до 106,7 кПа.

Предельные условия транспортирования:

- температура окружающего воздуха от минус 25 °C до плюс 70 °C;

- относительная влажность воздуха от 10 % до 95 %;

- атмосферное давление от 84 до 106,7 кПа.

Степень защиты от поражения электрическим током соответствует требованиям, установленным для оборудования класса I по ГОСТ 12.2.091-2002.

Средняя наработка на отказ контроллера ВК-70 не менее 70 000 ч.

Среднее время восстановления контроллера ВК-70 на месте эксплуатации не более 15 мин.

Средний срок службы контроллера ВК-70 не менее 10 лет.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на паспорт и руководство по эксплуатации на контроллер ВК-70, а также с использованием самоклеящейся ленты на переднюю дверь контроллера ВК-70.

Комплектность

Комплект поставки контроллера ВК-70 приведен в таблице 4. Таблица 4

Обозначение	Наименование	Кол.	При-меч.
КЛСИ.421457.004	Контроллер программируемый выносной ВК-70, в нём:	1
КЛСИ.421457.004 РЭ	Контроллер программируемый выносной ВК-70. Руководство по эксплуатации	1
КЛСИ.421457.004 ПС	Контроллер программируемый выносной ВК-70. Паспорт	1
КЛСИ.421945.001	Упаковка	1
КЛСИ.422212.001	Задатчик токовый ЗТ-70		*
КЛСИ.422212.001 ПС	Задатчик токовый ЗТ-70. Паспорт		**
КЛСИ.426439.023	Шкаф компоновочный ШК-70		*
КЛСИ.426439.023 ПС	Шкаф компоновочный ШК-70. Паспорт		**
КЛСИ.426439.024	Блок компоновочный БК-70		$
КЛСИ.426439.024 ПС	Блок компоновочный БК-70. Паспорт		**
КЛСИ.426441.011	Дискретно-цифровой преобразователь ДЦП-70		*
КЛСИ.426441.011 ПС	Дискретно-цифровой преобразователь ДЦП-70. Паспорт		**
1ЛСИ.426441.012	Цифро-дискретный преобразователь ЦДП-70		*
КЛСИ.426441.012ПС	Цифро-дискретный преобразователь ЦДП-70. Паспорт		**
КЛСИ.426444.008	Модуль коммутации каналов МКК-70		*
КЛСИ.426444.008 ПС	Модуль коммутации каналов МКК-70. Паспорт		**
КЛСИ.426444.009	Модуль измерительный канальный аналоговый универсальный МКАУ		$
КЛСИ.426444.009 ПС	Модуль измерительный канальный аналоговый универсальный МКАУ. Паспорт		**
КЛСИ.426444.010	Модуль измерительный канальный сопротивления МКС		*
КЛСИ.426444.010ПС	Модуль измерительный канальный сопротивления МКС. Паспорт		**
КЛСИ.426449.002	Модуль управления модулями канальными МУ-70		*
КЛСИ.426449.002 ПС	Модуль управления модулями канальными МУ-70. Паспорт		**
КЛСИ.426449.003	Индикатор канальный импульсный выходной ИКИВ-01		*
КЛСИ.426449.003 ПС	Индикатор канальный импульсный выходной ИКИВ-01. Паспорт		**
КЛСИ.426449.005	Индикатор канальный импульсный входной ИКИВ-03		*
КЛСИ.426449.005 ПС	Индикатор канальный импульсный входной ИКИВ-03. Паспорт		**
УЛСИ.436434.002	Стабилизатор СТБ-70		*
КЛСИ.436434.002 ПС	Стабилизатор СТБ-70. Паспорт		**
КЛСИ.436714.003	Блок питания БП 24/8		*
КЛСИ.467444.004	Процессор ПРЦ-70		*
КЛСИ.467444.004 ПС	Процессор ПРЦ-70. Паспорт		**
КЛСИ.467444.006 ПС	Процессор ПРЦ-71. Паспорт		**
КЛСИ.467444.006	Процессор ПРЦ-71		*
КЛСИ.50796	Программа ВК-70. Загрузочный модуль	1
МРБ МП. 1608-2006	Контроллер программируемый выносной ВК-70. Методика поверки Силовой преобразователь 230 В в 24 В PLC-BSC-230UC/21	1	*
	Силовой преобразователь 24 В в 230 В PLC-BSC-24DC/21		*
	Блок питания DR-120-24 (Mean Well)		*

* Состав контроллера ВК-70 определяется конкретными техническими характеристиками оснащаемого объекта и указывается в заказной спецификации.

* * Поставляется один экземпляр паспорта на оговоренное при заказе количество модур^^х_______

Базовая конфигурация контроллера ВК-70 должна содержать шкаф компоновочный ШК-70

(с блоками питания), блок компоновочный БК-70, стабилизатор СТБ-70 и процессор. Остальные модули составляют переменную часть контроллера ВК-70, конфигурируемую под конкретные технические характеристики оснащаемого объекта, и указываются в заказной спецификации? /

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГУ BY 100230470.022-2006. Контроллер программируемый выносной ВК-70. Технические условия.

МРБ МП. 1608-2006. Контроллер программируемый выносной ВК-70. Методика поверки.

ГОСТ 12997-84. Изделия ГСП./общие технические условия.

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
