Система автоматизированная управления технологическими процессами «Турбогенератор П-6-3,4/0,5-1 станционный № 2 Полоцкой ТЭЦ» № 45082

Номер в ГРСИ РФ:	РБ 03 23 10527 23
Раздел:	Информационно-измерительные и управляющие системы, комплексы [23]
Производитель / заявитель:	РУП «БЕЛТЭИ», г. Минск

Скачать

Описание типа РБ 03 23 10527 23 [2023-12-29]

rb-03-23-10527-23_2023-12-29.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Система автоматизированная управления технологическими процессами «Турбогенератор 11-6-3,4/0.5-1 станционный № 2 Полоцкой ТЭЦ» (далее- АСУТП) предназначена для получения информации о состоянии объекта с помощью измерения и преобразования в общем случае множества изменяющихся во времени и распределенных в пространстве величин, характеризующих это состояние, обработки результатов измерений, регистрации и индикации результатов измерений и результатов их обработки, преобразования этих данных в выходные унифицированные сигналы, выявления нарушений технологического режима, предаварийных и аварийных ситуаций. сигнализации технологических уставок и блокировки. АСУТП используется для обеспечения бесперебойной работы основного технологического оборудования, а также контроля и управления технологическими функциями турбогенератора №2.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 23 10527 23
Наименование	Система автоматизированная управления технологическими процессами «Турбогенератор П-6-3,4/0,5-1 станционный № 2 Полоцкой ТЭЦ» № 45082
Год регистрации	2023
Номер сертификата	17220
Дата регистрации	2023-12-29
Срок действия	-
Получатель сертификата	РУП «Витебскэнерго» филиал «Полоцкая ТЭЦ», г. Полоцк, Республика Беларусь

Производитель / Заявитель

РУП «БЕЛТЭИ», г. Минск

Адрес: г. Минск, ул. Романовская слабода, д.5

Контакты: тел. +375 (17) 396-90-57, факс: +375 (17) 352-47-70

Поверка

Межповерочный интервал / Периодичность поверки	36 месяцев
Методика поверки	МП.ВТ.308-2021 «Система обеспечения единства измерений Республики Беларусь. Системы автоматизированные управления технологическими процессами. Методика поверки»

Поверители

Скачать

Описание типа РБ 03 23 10527 23 [2023-12-29]

rb-03-23-10527-23_2023-12-29.pdf

Скачать

Описание типа

Назначение Описание Обязательные метрологические требования: Система АСУТП состоит из 88 измерительных каналов. Основные технические и метрологические характеристики и состав каждого измерительного канала системы приведены в таблице 1. Таблица 1 - Перечень, состав и метрологические характеристики измерительных каналов АСУТП Комплектность

Назначение

Описание

АСУ 111 построена на базе современного программируемого контроллера серии CS1D фирма "OMRON Corporation" (Япония), обеспечивающего высокую надежную работу, простую интеграцию оборудования в систему управления и включает в себя 88 измерительных каналов, имеющих обязательные метрологические требования.

Нод измерительными каналами (далее - ИК) подразумевается конструктивно или функционально выделяемая часть измерительной системы АСУТП, выполняющая законченную функцию от восприятия измеряемой величины до получения результата ее измерений, выраженного числом или соответствующим ему кодом, или до получения аналогового сигнала, один из параметров которого - функция измеряемой величины.

Измерительная система АСУТП является совокупностью измерительных, связующих, вычислительных компонентов и вспомогательных устройств, функционирующей как единое целое.

ИК состоит из двух основных составных частей: первичного измерительного преобразователя (далее - ПИН) и электрической части (далее - ЭЧ). включающей в себя линии связи, промежуточные измерительные преобразовазели. программируемый контроллер.

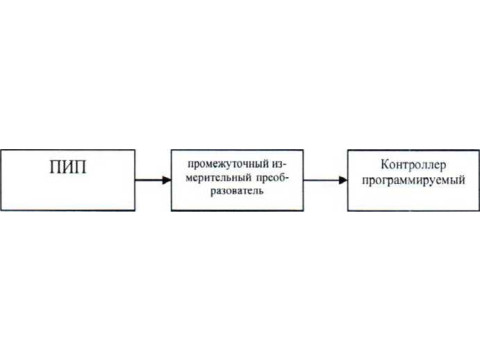

Структурная схема ИК АСУТП представлена на рисунке 1.

где, ПИП - первичный измерительный преобразователь (давления, температуры, расхода, уровня, pH).

Рисунок 1 - Структурная схема ИК АСУТП

Фотография внешнего вида системы управления (контроллера) представлена в приложении 1.

Схема (рисунок) с указанием места нанесения знака поверки средства измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Контроллеры программируемые SYSMAC CS1 включают в себя до 18 модулей системы ввода CS1W-AD161 с входными унифицированными аналоговыми сигналами от 4 до 20 мА.

Обязательные метрологические требования: Система АСУТП состоит из 88 измерительных каналов.

Основные технические и метрологические характеристики и состав каждого измерительного канала системы приведены в таблице 1.

Таблица 1 - Перечень, состав и метрологические характеристики измерительных каналов АСУТП

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
1	2	3	4	5	6	7	8	9	10
1.	2SAP 050	Р пара перед ГПЗ	0-4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
2.	2SAP051	Р пара перед стопорным клапаном	0-4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
3.	2SAP052	Р пара в паровой коробке стопорного клапана	0-4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
4.	2SAP053	Р пара в камере регулирующей ступени	0-2,5	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
5.	2SAP 054	Р пара в коллекторе уплотнений	0-25	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
6.	2SAP 055	Р пара в производственном отборе	0-1	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
7.	2SAP 056	Р масла в системе смазки	0 - 0,25	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
8.	2SAP 057	Р масла в системе регулирования	0-1,6	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
9.	2SAP 058	Р масла на всасе насоса-регулятора	0 - 0,25	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
10.	2SAP 059	Р масла в линии защиты стопорного клапана	0- 1,6	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
11.	2SAP 060	Р масла за масляным инжектором	0 - 0,25	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0 %
12.	2SAP061	Р конденсата в коллекторе за конденсатными насосами	0- 1	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
13.	2SAP 062	Р кондената в коллекторе за конденсатными насосами	0- 1	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
14.	2SAP 063	Р конденсата за регулятором уровня в конденсаторе	0- 1	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
15.	2SAP 064	Р питательной воды до ПВД	0- 10	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
16.	2SAP 065	Р питательной воды после ПВД	0-10	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
17.	2SAP 066	Вакуум в конденсаторе	от -100 до 0	кПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
18.	2SAP 067	Р пара после РУ на эжектора	0-2,5	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
19.	2SAP 111	Р сетевой воды на входе конденсатора (прав.)	0-0,4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
20.	2SAP 112	Р сетевой воды на входе конденсатора (лев.)	0-0,4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
21.	2SAP 113	Р сетевой воды на выходе конденсатора (прав.)	0-0,4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
22.	2SAP 114	Р сетевой воды на выходе конденсатора (лев.)	0-0,4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
23.	2SAP 115	Р охлаждающей воды в маслоохладителе	0-1	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
24.	2SAP 116	Р охлаждающей воды в воздухоохладителе	0-1	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
25.	2SAP 118	Р сетевой воды перед эжекторами	0-0,4	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
26.	2SA р4.10	Р пара в коллекторе уплотнений	0-25	кПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
27.	2SA р5.10	Р пара после РУ на эжектора	0-2,5	МПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
28.	2SAL 099	Перепад уровня в чистом и грязном отсеке основного маслобака (0-100мм)	0- 1	МПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
29.	2SAL 101	Н в конденсаторе (0-1000 мм)	0- 10	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
30.	2SAL 102	НвПВД (0-1000 мм)	0- 10	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD16I	± 1,0%
31.	2SAL 103	Н в основном маслобаке (0-1000 мм)	0-10	кПа	APC-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
32.	2SA р2.8	НвПВД (0-1000 мм)	0-10	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
33.	2SA р3.8	Н в конденсаторе (0-1000 мм)	0- 10	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
34.	2SAF 106	G пара на турбину (0-63 т/ч)	0-160	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
35.	2SAF 107	G питательной воды (0-63 т/ч)	0-250	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
36.	2SAF 108	G пара на производство (0-50 т/ч)	0-63	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
37.	2SAF 109	G конденсата на деараторы (0-50 т/ч)	0-40	кПа	APR-2000PD	± 0,25 %	-	CS1W-AD161	± 1,0%
38.	2SAT 001	Т пара на турбину перед ГПЗ	0-600	°C	Pt 100	± 0,2 %	преобразователь типа ATI.	CS1W-AD161	± 1,0%
39.	2SAT 002	Т пара перед стопорным клапаном	0-600	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
40.	2SAT 003	Т пара в стопорном клапане	0-600	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
41.	2SAT 004	Т пара на выхлопе из турбины	0-200	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
42.	2SAT 005	Т питательной воды за ОВД	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
43.	2SAT 006	Т масла из переднего подшипника турбины	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
44.	2SAT 007	Т масла из заднего подшипника турбины	0-100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
45.	2SAT 008	Т масла из заднего подшипника генератора	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
46.	2SAT 091	Т вкладышей переднего подшипника турбины	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
47.	2SAT 092	Т вкладышей заднего подшипника турбины	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
48.	2SAT 093	Т вкладышей переднего подшипника генератора	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
49.	2SAT 094	Т вкладышей заднего подшипника генератора	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
50.	2SAT010	Т металла корпуса турбины	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%

№ п/п	Идентифи катор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
51.	2SAT011	Т металла корпуса турбины	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
52.	2SAT012	Т металла корпуса турбины	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0 %
53.	2SAT013	Т металла корпуса турбины	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
54.	2SAT014	Т металла корпуса ПВД	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0 %
55.	2SAT015	Т металла трубной доски ПВД	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
56.	2SAT016	Т пара к ПВД	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
57.	2SAT017	Т пара в конденсаторе	0-100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
58.	2SAT018	Т пара в коллекторе уплотнений	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
59.	2SAT019	Т пара в производственном отборе	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
60.	2SAT 020	Т конденсата за кондесато-ром	0-100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
61.	2SAT 021	Т конденсата на деаэратор	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
62.	2SAT 022	Т конденсата греющего пара за ПВД	0 - 500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
63.	2SAT 023	Т питательной воды до ПВД	0-500	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
64.	2SAT 024	Т сетевой воды до конденса-тара, вход-1	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
65.	2SAT 025	Т сетевой воды до конденсатора, вход-2	0 - 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
66.	2SAT 026	Т сетевой воды за конденсатором, выход-1	0-100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
67.	2SAT 027	Т сетевой воды за конденсатором, выход-2	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
68.	2SAT 028	Т масла до маслоохладителя	0-100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CSIW-AD161	± 1,0%
69.	2SAT 029	Т охлаждающей воды до маслоохладителя №1	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CSIW-AD161	± 1,0%
70.	2SAT 030	Т охлаждающей воды до маслоохладителя №2	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
71.	2SAT 031	Т охлаждающей воды за маслоохладителем № 1	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
72.	2SAT 032	Т охлаждающей воды за маслоохладителем №2	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
73.	2SAT 0331	Т охлаждающей воды за воздухоохладителем генератора, слева	0-150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
74.	2SAT 0332	Т охлаждающей воды за воздухоохладителем генератора, справа	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
75.	2SAT 0333	Т горячего воздуха статора возбудителя	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
76.	2SAT 0341	Т холодного воздуха генератора, снизу	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
77.	2SAT 0342	Т холодного воздуха генератора, сверху	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
78.	2SAT 0343	Т горячего воздуха генератора, слева	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
79.	2SAT 0344	Т горячего воздуха генератора, справа	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
80.	2SAT 0351	Т меди 1 -фазы генератора	0-150	°C	ТСП045-50М	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%

№ п/п	Идентификатор ИК	Наименование ИК	Диапазон измерений	Единица измерения	Тип ПИП	Пределы приведенной (абсолютной) погрешности ПИП	Тип промежуточного измерительного преобразователя	Модуль системы ввода	Пределы приведенной (абсолютной) погрешности ИК
81.	2SAT 0352	Т стали 1-фазы генератора	0- 150	°C	ТСП045-50М	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
82.	2SAT 0353	Т меди 2-фазы генератора	0- 150	°C	ТСП045-50М	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
83.	2SAT 0354	Т стали 2-фазы генератора	0- 150	°C	ТСП045-50М	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
84.	2SAT 0355	Т меди 3-фазы генератора	0- 150	°C	ТСП045-50М	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
85.	2SAT 0356	Т стали 3-фазы генератора	0- 150	°C	ТСП045-50М	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
86.	2SAT 036	Т масла за маслоохладителем	0- 150	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
87.	2SAT 037	Т сырой воды за охладителем оборотного контура	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0%
88.	2SApl.lO	Т сырой воды за охладителем оборотного контура	0- 100	°C	Pt 100	± 0,2 %	преобразователь типа ATL	CS1W-AD161	± 1,0 %
- все приведенные погрешности каналов приведены к концу диапазона измерения; - приведенная погрешность измерений ПИП в соответствии технической документацией на конкретный ПИП.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: приведены в таблице 2.

Таблица 2 - Основные технические характеристики АСУТП

Наименование характеристики	Значение характеристики
Условия эксплуатации: - температура окружающего воздуха для компонентов АСУТП, устанавливаемых на открытом воздухе - температура окружающего воздуха для компонентов АСУТП, устанавливаемых в помещении	От минус 40 °C до 80 °C От 5 °C до 45 °C
Напряжение питания: - ПИП - промежуточных измерительных преобразователей -контроллеров программируемых	24 В ± 2,4 В постоянного тока, 24 В ± 2,4 В постоянного тока, от 230 В ± 23 В переменного тока частотой 50 Гц ± 3 Гц
Средний срок службы, лет, не менее	12

Комплектность

- паспорт - 1 экземпляр;

- первичные измерительные преобразователи - типы и количество ПИП приведены в таблице 3;

- промежуточные измерительные преобразователи - типы и количество промежуточных измерительных преобразователей приведены в таблице 4;

- контроллеры программируемые - типы и количество контроллеров программируемых приведены в таблице 5;

-методика поверки МП.ВТ.308-2021 - 1 экземпляр.

Таблица 3 - Типы первичных измерительных преобразователей, входящих в состав АСУТП

№ п/п	Тип (модель, исполнение) первичного измерительного преобразователя	Номер сертификата утверждения типа СИ	Количество ПИП, шт.
1	Преобразователи давления измерительные PC и PR	13871	37
2	Преобразователи температуры СТ	13337	45
3	Термопреобразователи сопротивления ТСП045-50М	Произведены в 1991 году	6

Таблица 4 - Типы промежуточных измерительных преобразователей, входящих в состав АСУТП

№ п/п	Тип (модель, исполнение) промежуточного измерительного преобразователя	Номер сертификата утверждения типа СИ	Количество промежуточных измерительных преобразователей, шт.
1	Преобразователи температуры измерительные AT, LI, ATL, GI	13154	51

Таблица 5 - Типы контроллеров программируемых, входящих в состав АСУТП

№ п/п	Тип (модель, исполнение) контроллера программируемого	Номер сертификата утверждения типа СИ	Количество контроллеров, шт.
1	Контроллер программируемый OMRON CS1	12831	2

Место нанесения знака утверждения типа средств измерений:

Знак утверждения типа наносится на титульные листы эксплуатационной документации.

Поверка осуществляется по МП.ВТ.308-2021 «Система автоматизированная управления технологическими процессами. Методика поверки».

Знак поверки наносится на Свидетельство о поверке АСУТП.

Технические нормативные правовые акты и технические документы, устанавливающие:

-требования к типу средств измерений:

ГОСТ 8.603-2011 «Государственная система обеспечения единства измерений. Системы измерительные информационные и автоматизированные системы управления технологическими процессами. Метрологическое обеспечение. Основные положения»

-методику поверки:

МП.ВТ.308-2021 «Система автоматизированная управления технологическими

процессами. Методика поверки»

Перечень средств поверки: калибратор многофункциональный MC5-R.

Идентификация программного обеспечения:

В качестве программного обеспечения используются «Wonderware In Touch НМ1» версии 20.0 от 2020 г. производства Aveva.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Система автоматизированная управления технологическими процессами «Турбогенератор П-6-3,4/0,5-1 станционный № 2 Полоцкой ТЭЦ» соответствует требованиям документации изготовителя, ГОСТ 8.603-2011.
