Устройства комплектные приема-передачи информации ШПИ

Назначение

Устройства комплектные приема-передачи информации ШНИ (далее устройства ШНИ) предназначены для синхронизации своих внутренних часов и часов приборов учета электрической энергии со шкалой времени UTC (BY), а так же автоматического сбора информации с этих приборов учета электрической энергии по каналам связи, организованным с помощью имеющихся в составе усчройсчва ШНИ интерфейсов и модемов в автоматизированных системах контроля и учета электроэнергии в качсст вс устройств сбора и передачи данных (далее УСИД).

Область применения в различных отраслях промышленности, энергетике и коммунальном хозяйстве.

Описание

Устройства ШНИ представляют собой совокупность электротехнических и радиотехнических устройств (в том числе преобразователей интерфейсов. Ethernet коммутаторов и маршрутизаторов, коммуникаторов, модемов, радиомодемов, блоков питания, блоков грозозащиты, промышленного компьютера, контроллера и т.д.) и отличаются наличием конкретного устройст ва (элемента) и их количеством.

Прием и передача информации осуществляется при помощи имеющихся в составе устройств ШНИ интерфейсов и модемов. Вид используемых в устройстве ШИИ интерфейсов (последовательных интерфейсов) и их физическую реализацию устанавливают для устройства ШНИ конкретного исполнения.

Условное обозначение устройств ШНИ:

ШНИ ] - |~хГ] - | хГ| / [ Хз ] / | ХчХзХб] /1 х7х8х91 - [др_| ТУ

ШНИ сокращенное обозначение устройств ШИИ:

Xi обозначение наличия программного обеспечения CCI1Д С12: С12 программное обеспечение установлено;

X’ обозначение наличия промышленного компьютера или контроллера: НК промышленный компьютер;

К контроллер;

Хз обозначение установки коммутатора и/или маршрут изатора: О коммут атор и/или маршрутизатор отсутствусг;

1 коммутатор и/или маршрут изатор установлен;

Х4Х5Х6 обозначение количества основных ин гсрфсйсов:

Хц количество ин терфейсов для подключения устройств R.S485;

X? количество ин терфейсов для подключения устройс тв RS232;

Хб количес тво ин терфейсов для подключения устройств Ethernet;

Х?ХхХ<) обозначение количества основных элементов:

X? количество блоков грозозащиты;

Хх количество модемов 3G/4G;

Хо количество радиомодемов;

II’ степень защиты, обеспечиваемая конструкцией (оболочкой) размещения

устройств ШНИ но ГОС I 14254-2015;

ГУ обозначение технических условий ТУ BY 290713212.001-2015.

В устройствах ШНИ применяется программное обеспечение «ССПД С12» предназначенное для синхронизации своих внутренних часов и часов приборов учета электрической энергии со шкалой времени UTC (BY), а гак же автоматического сбора информации с этих приборов учета электрической энергии ио каналам связи, организованным с помощью имеющихся в составе устройства ШНИ интерфейсов и модемов в ав тома тизированных сие гемах кон троля и уче та элек троэнергии в качестве УС11Д.

Фотт рафии общего вида средс тв измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Окончание таблицы 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на титульный лист паспорта, совмещенного с руководством по эксплуатации и на маркировочную табличку устройства ШНИ.

Поверка осуществляется по МРБ МН.3780-2023 «Система обеспечения единства измерений Республики Беларусь. Устройства комплектные приема-передачи информации ШНИ. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТУ BY 290713212.001-2015 «Устройства комплектные приема-передачи информации 11111И. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/201 1);

методику поверки:

МРБ Ml 1.3780-2023 «Система обеспечения единства измерений Республики Беларусь. Устройства комплектные приема-передачи информации ШПИ. Методика поверки».

I 1срсчень средс тв поверки: представлен в таблице 4.

Таблица 4         _____________

11аимс11()ванис и тип средств поверки_________ ______

I Термогигрометр UNITESS ТНВ 1

Источник первичный точного времени УКУС-ИИ 02ДМ в комплекте с индикатором

времени «ИВ-4»         ______ ______

Примечание Допускается применять другие средства поверки, обеспечивающие [ определение метрологических характсристик с требуемой точностью.

Иден тификация iipoi раммного обеспечения: представлены в таблице 5.

Таблица 5        _

11аимснованис 110                 Идентификационные данные

«СС11ДС12»                            2.2*

,* Допускается применение более поздних версии программного обеспечения.

Заключение о соответствии у твержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: устройства комплектные приема-передачи информации ШНИ соот вегегвуют требованиям технических условий ГУ BY 290713212.001-2015. ГР ТС 020/2011. ГР ГС 004/2011.

11роизводитсль средст в измерений

Час 1 нос производственно-торговое унитарное предприятие «АИРЭКС»

224005. Республика Беларусь, г. Брест, ул. Советская. 12

Тслсфоп/факс: 8 (0162) 57-50-00. 57-90-00.

с- ma i I: airexO8@gmai 1 .сот

hup: w\\ \\ .airex.by

Уполномоченное юридическое лицо, проводившее испытания средств тмерсшдй/метрологическую эксперт изу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93

Телефон: <375 17 374-55-01

факс: <375 17 244-99-38

e-mail: i п Го@be 1 gi m. by

Директор БслГИМ                                      А.В. Казачок

Приложение 1 (обязательное)

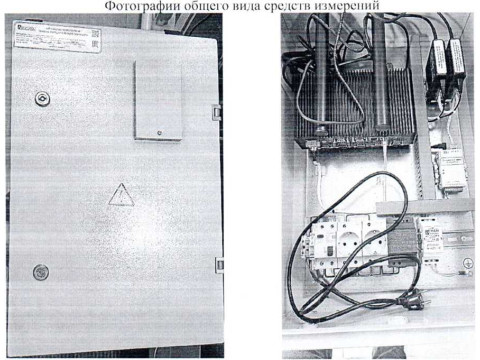

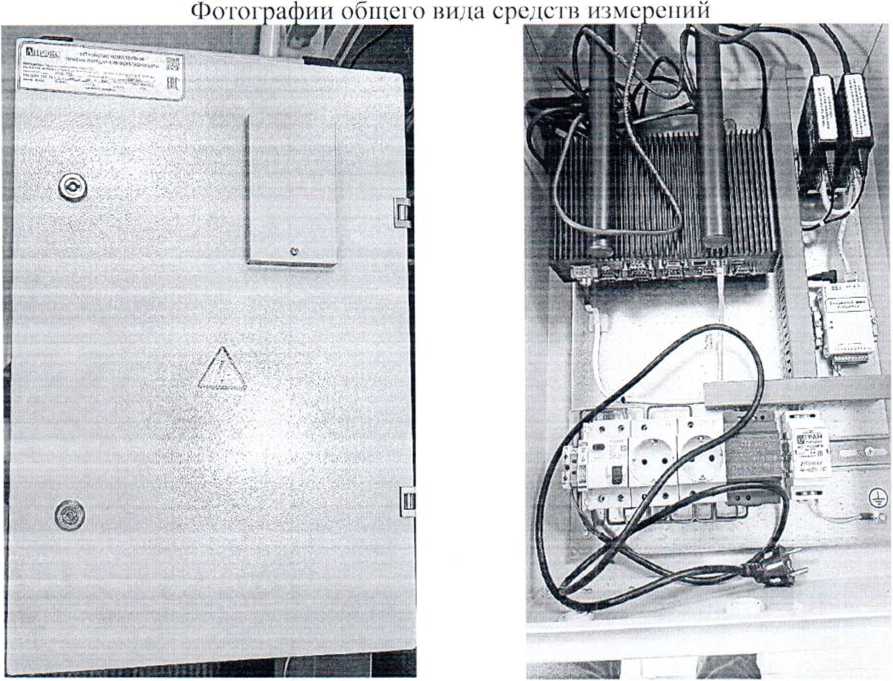

Рисунок 1.1 Фотографии общего вида устройств комплектных приема-передачи информации 11II1И (изображение носит иллюстративный характер)

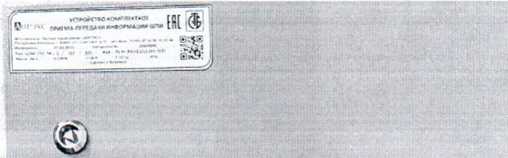

jЗаводской №

07.02.2022

1=10 А;

U=22O В;

Сделано в Беларуси

МИРЭКС УСТРОЙСТВО комплектное

-2---------- ПРИЕМА-ПЕРЕДАЧИ ИНФОРМАЦИИ ШПИ
