Системы контроля загазованности АРАГОН
| Номер в ГРСИ РФ: | РБ 03 09 10532 23 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
|
Описание типа РБ 03 09 10532 23 [2023-12-29]
rb-03-09-10532-23_2023-12-29.pdf
|
Скачать |
Системы контроля загазованности АРАГОН (далее - системы) предназначены для непрерывного автоматического измерения концентрации горючих газов (метан, пропан), угарного газа (оксид углерода), кислорода и для сигнализации при превышении установленных порогов по концентрации газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 10532 23 |
| Наименование | Системы контроля загазованности АРАГОН |
| Год регистрации | 2023 |
| Номер сертификата | 17225 |
| Дата регистрации | 2023-12-29 |
| Срок действия | 2028-12-29 |
| Получатель сертификата | РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь |
Производитель / Заявитель
РУП "БЕЛГАЗТЕХНИКА"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: +375 17 357-65-61 // marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 месяцев |
| Методика поверки | Поверка по МРБ МП.2811-2018 «Система контроля загазованности АРАГОН. Методика поверки» в редакции с изменением № 2 |
Поверители
Скачать
|
Описание типа РБ 03 09 10532 23 [2023-12-29]
rb-03-09-10532-23_2023-12-29.pdf
|
Скачать |
Описание типа
Назначение
Системы контроля загазованности АРАГОН (далее - системы) предназначены для непрерывного автоматического измерения концентрации горючих газов (метан, пропан), угарного газа (оксид углерода), кислорода и для сигнализации при превышении установленных порогов по концентрации газов.
Область применения газовая, химическая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.
Описание
Систсмы являются стационарными, многоканальными, с конвекционной подачей контролируемой среды, с двумя настраиваемыми порогами контроля, со световой, звуковой сигнализацией и выходными устройствами, взрывозащищеппыми.
Системы состоят из блока бесперебойного питания (далее ББП), блока индикации ЛРАГОН-БИ, от 1 до 16 выносных датчиков различных исполнений.
В состав системы могут входи ть следующие датчики:
- ЛРЛГО1I-K - измерение объемной доли кислорода в воздухе;
- ДОЗОР-М, ДОЗОР-М-01 - измерение объемной доли метана в воздухе;
- ДОЗОР-11, ДОЗОР-11-01 - измерение объемной доли пропана в воздухе;
- ДОЗОР-СО - измерение массовой концентрации угарного газа (оксида углерода) в воздухе.
Датчики ДОЗОР-М, ДОЗОР-М-ОЕ ДОЗОР-11. ДОЗОР-11-01 и ДОЗОР-СО выпускаются но ТУ РБ 100270876.105-2004.
В составе системы используются датчики утвержденного тина «Сигнализаторы горючих газов «ДОЗОР» (производитель РУН «БЕЛГЛЗТЕХНИКА», г. Минск), внесенные в Государственный реестр средств измерений Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между 1 осударствснпыми поверками, указанным в сертификате об утверждении типа средс тв измерений.
Системы имеют встроенное программное обеспечение (далее НО). При программировании микроконтроллера устанавливается защита НО. которая нс позволяет прочи та ть и модифицировать код программы. Визуальная идентификация 110 не предусмотрена.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
|
11аименование |
Значение |
|
Диапазон измерений концентрации: объемная доля метана (CIIi). % объемная доля пропана (Сз! 1s), % массовая концен трация угарного газа (СО), мг/м3 объемная доля кислорода (Оз). % |
о т 0 до 2,5 о т 0 до 1.0 от 0 до 125 от 4 до 30 |
|
Пределы допускаемой основной абсолютной погрешности при измерении концентрации газов: объемная доля метана (СИД % объемная доля пропана (Сз11х), % объемная доля кислорода (Ог), % |
±0,25 ±0.11 ±0.5 |
|
1 [рсделы допускаемой основной относительной погрешности при измерении массовой концентрации угарного газа (СО). % |
±25 |
|
Вариация выходного сигнала, нс более: объемная доля метана (CIIi). % объемная доля пропана (Cjlls). % объемная доля кислорода (Ог), % |
0.13 0.05 0.3 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
|
Таблица 2 | |
|
11аимспование |
Значение |
|
1 |
2 |
|
Дрейф выходного сигнала за 8 ч, нс более: объемная доля метана (СПд), % объемная доля пропана (СзНк), % объемная доля кислорода (Оз). % массовая концентрация угарного газа (СО), % |
±0.13 ±0.05 ±0,3 ±13 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от температуры нормальных условий: объемная доля метана (CIIi). % объемная доля пропана (Сз11х), % объемная доля кислорода (Оз), % |
±0.05 ±0.02 ±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении массовой концентрации угарного газа (СО), вызванной изменением тсмпсразуры окружающего воздуха на каждые 10 °C от температуры нормальных условий. % |
±12 |
|
1 loporсрабатывания сигнализации (программируемый в диапазоне): объемная доля метана (С1П), % объемная доля пропана (СзПх), % объемная доля кислорода (Ог), % массовая концентрация угарного газа (СО). % |
от 0 до 2.5 от 0 до 1.05 от 4 до 25.5 от 0 до 125 |
Продолжение таблицы 2
|
1 |
2 |
|
Время прогрева, мин. нс более |
2 |
|
Максимальное количество обслуживаемых линий подключения датчиков |
4 |
|
Максимальное количество датчиков, подключаемых к одной линии |
4 |
|
Пот ребляемая мощность. В А, нс более |
35 |
|
Пот ребляемый ток для датчика АРАГОН-К. Л. нс более |
0.10 |
|
11ормальныс условия: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха. % диапазон атмосферного давления. кПа Диапазон температуры окружающего воздуха при эксплуатации, °C: блок индикации АРЛГОН-БИ, БЫ 1 датчик ЛРАГОН-К |
от 15 до 25 от 30 до 80 от 84.0 до 106.7 от 0 до плюс 40 ОТ' минус 10 до плюс 40 |
|
Верхнее значение относительной влажности окружающего воздуха при эксплуатации, %: блок индикации ЛРЛГО1 1-БИ. БЫ 1 датчик АРАГОП-К |
80 95 |
|
Диапазон ат мосферного давления при эксплуа тации. кПа |
от 84.0 до 106.0 |
|
Степень защиты, обеспечиваемая оболочкой, но 1 ОСТ 14254-2015: блок индикации АРЛГОН-БИ датчик АРАГОН-К ББП ___ Габаритные размеры, мм. не более: блок индикации АРЛГОН-БИ датчик АРА ГОН-К ББ11 |
IP30 IP52 IP30 270x200x140 145*65x40 250x190x110 |
|
Масса, кг. не более: блок индикации АРЛГОП-БИ датчик ЛРАГО1I-K ББП |
2.0 0.4 3.5 |
|
Диапазон напряжения питания от сети переменного тока ББ11. В |
от 187 до 242 |
|
Час тота питающей сети переменного тока ББП. Гц |
50 ± 1 |
|
Диапазон напряжения питания постоянного тока для датчика АРАГОП-К. В |
от 8 до 12 |
|
Маркировка взрывозащиты: блок индикации АРЛГОН-БИ датчики АРЛГО1I-K, ДОЗОР-СО да тчики ДОЗОР-М, ДОЗОР-11 датчики ДОЗОР-М-01. ДОЗОР-11-01 |
|Ех ib Gb| ПА 1 Ex ib ПА Г5 Gb 1 Ex ib db 11A T5 Gb 1 Ex ib IIA T4 Gb |
Комплектность
|
1{аимснованис |
Обозначение |
Количество |
|
Блок индикации АРАГОП-БИ |
ЕЛШУ .421411.001-1 |
1 |
|
Датчик |
ЕЛШУ .421411.002 14-01.3.02.00.000. 14-01.3.02.00.000-07. 14-01.3.02.00.000-01. 14-01.3.02.00.000-06, 14-06.4.00.00.000 |
ОТ 1 до 16* |
|
Блок бесперебойного питания** |
ББ11-30 |
1 |
|
Аккумулятор |
СА1270 12V 7 АН |
1 |
|
Руководство ио эксплуатации |
ЕЛШУ .421411.001 РЭ |
1 |
|
Руководство по эксплуатации*** |
14-01.3.00.00.000 РЭ |
1 |
|
Методика поверки |
МРБ M1I.2811-2018 |
1 |
|
Методика поверки*** |
МП. МН 1390-2004 |
1 |
|
Камера поверочная |
14-93.3.00.00.006 |
1 |
|
CD диск с программным обеспечением**** |
ЕЛШУ .421411.001 Д12.1 |
1 |
|
Упаковка блока индикации |
14.01.3.10.00.000 | |
|
Упаковка датчика |
14.01.3.11.00.000 |
от 1 до 16* |
I [римсчанис:
*Количсство и наименование указывается в заказе.
* * Допускается использование другого оборудования, имеющего аналогичные технические характеристики.
* * ♦Поставляется при заказе датчиков ДОЗОР-М, ДОЗОР-М-01, ДОЗОР-11, ДОЗОР-11-01. ДОЗОР-СО.
* ***1{оставляется при указании в заказе._____ __
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на переднюю панель системы и титульный лист руководства но эксплуатации.
Поверка осуществляется но МРБ МП. 2811-2018 «Система контроля за1 азовапности АРА1 ОН. Методика поверки» в редакции с изменением № 2.
Сведения о методах измерений
Гехничсские нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГУ BY 100270876.191-2017 «Системы контроля загазованности АРАГОН. Гехничсские условия»;
технический регламент Таможенного союза «Электромагнитная совмес тимос ть технических средств» ( ГР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ГР ТС 012/2011);
технический регламент 'Таможенного союза «О безопасности низковолы ною оборудования» ( ГР ГС 004/2011): методику поверки:
МРБ МН. 2811-2018 «Система контроля загазованности АРАГОН. Методика поверки» в редакции с изменением № 2.
Перечень средств поверки: представлен в таблице 4.
Таблица 4____________________
Наименование и тип средств поверки
Секундомер СДС_прЛ-_1-0Л,0_ ___________
Гигрометр-термометр цифровой ГТЦ-1___
Барометр-анероид БЛММ-1________________________
Ротаметр РМ-А-0.063 " _ -_ ______________
Стандартные образцы состава газовых смесей в баллонах под давлением 1 разряда
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью._________________
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Наименование |
Идентификационное наименование 1 К) |
Номер версии НО (идентификационный номер) |
|
Сис тема контроля загазованности АРАГО11 |
ЕЛИ ГУ .421411.001 Д12.1 Текст iipoi’paMMbi |
ЕЛШУ.421411.001 Д12.2 За1ружаемый код |
|
Датчик АРАГОН-К |
ЕЛ1 ПУ.421411.002 Д12.1 Текст программы |
ЕЛ1 НУ.4214И.002 Д12.2 Загружаемый код |
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: системы контроля загазованности АРАГОН соответствуют требованиям ТУ BY 100270876.191-2017, ТР ТС 020/2011. ГР ТС 012/2011. ГР ТС 004/2011.
1 (роизводитсль средств измерений
РУИ «БЕЛГАЗТЕХНИКА»
Республика Беларусь. 220015, г. Минск, ул. Турского. 30
Телефон: +375 17 357-65-61,
e-mail: markcting@bclgastechnika.by
Уполномоченное юридическое лицо. проводившее испытания средств измерен 1ий/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ)
Республика Беларусь, 220053. г. Минск, Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс: 1375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 лисю.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотография общего вида средс тв измерений

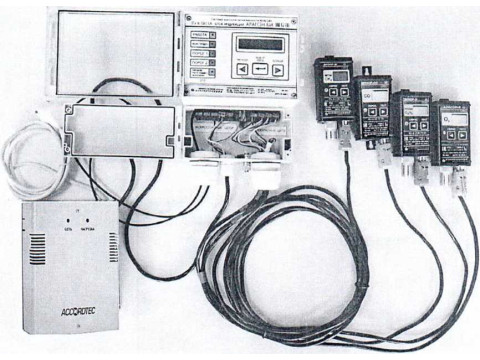

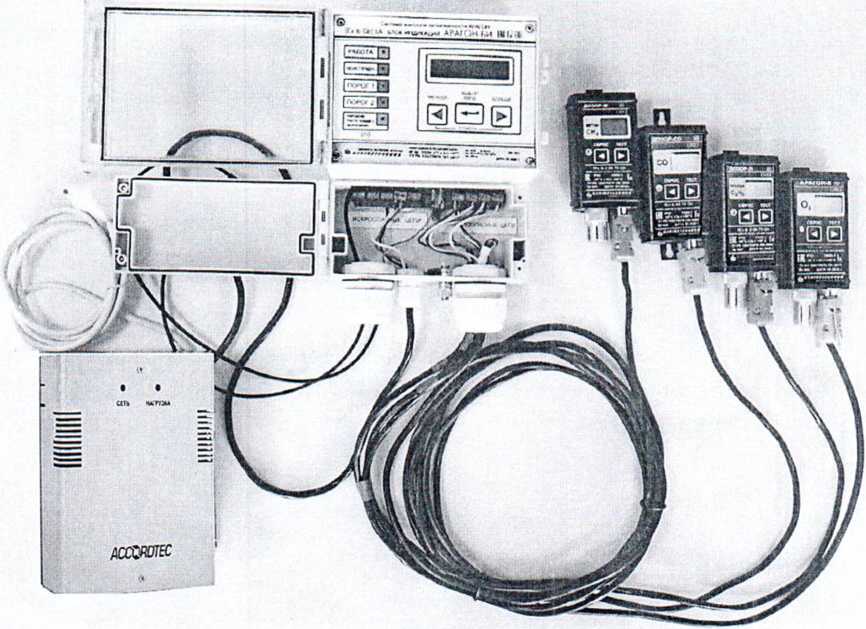

Рисунок 1.1 Фотография общего вида системы контроля загазованности ЛРЛ1 011 (изображение носит иллюстративный характер)

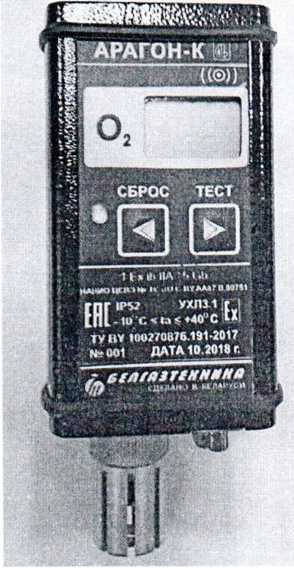

Рисунок 1.2 Фотография общего вида датчика ЛРЛ1'()! I-K (изображение носи т иллюстративный характер)

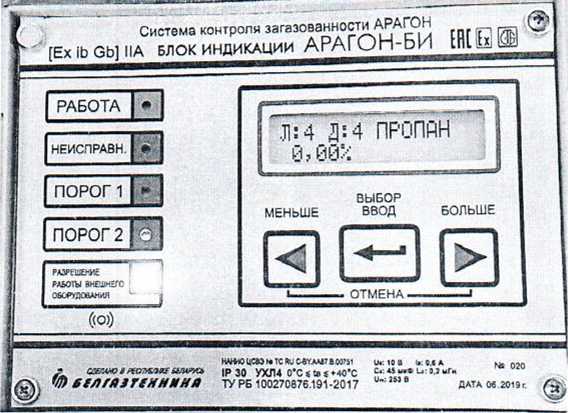

Рисунок 1.3 Фотография маркировки блока индикации ЛРЛГОН-БИ (изображение носит иллюстративный характер)

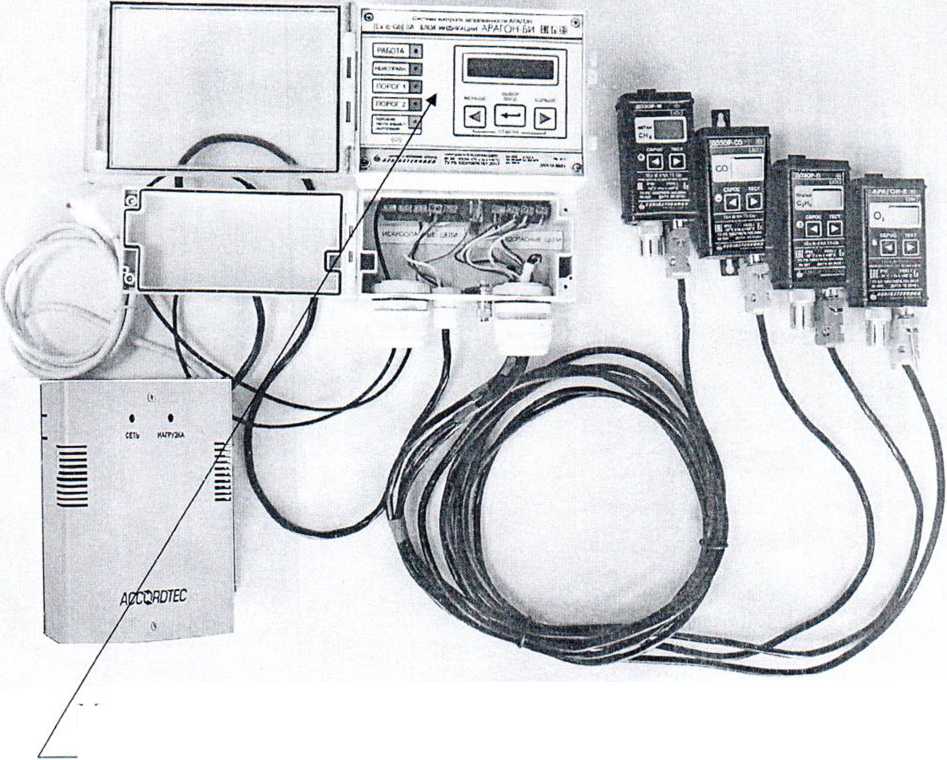

1(риложснис 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака
________поверки________
Рисунок 2.1 - Схема (рисунок) с указанием мес та для нанесения знака поверки средства измерений

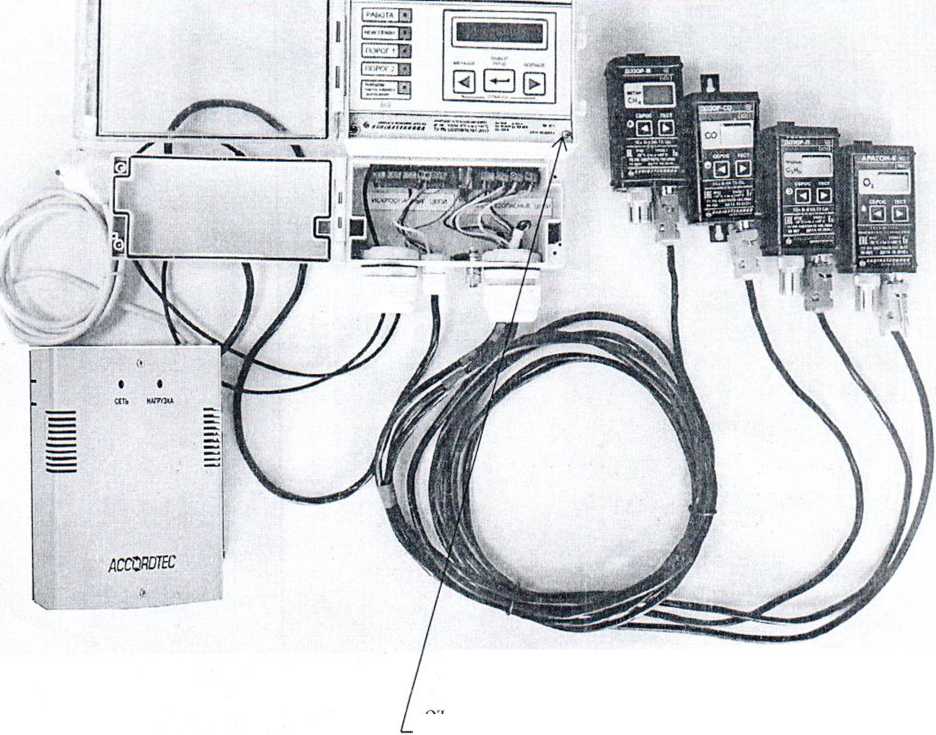

11риложение 3 (обязательное)
Схема пломбировки от несанкционированного доступа
Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа
