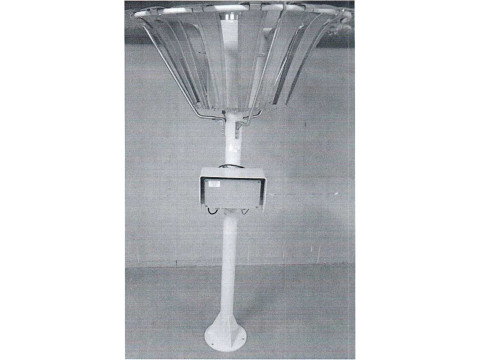

Датчики осадков «Пеленг СФ-11»
| Номер в ГРСИ РФ: | РБ 03 22 9010 22 |
|---|---|
| Раздел: | Средства измерений аэрогидродинамических величин [22] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 22 9010 22 [2022-07-18]
rb-03-22-9010-22_2022-07-18.pdf
|
Скачать |
Датчики осадков «Пеленг СФ-11» (далее - датчики) предназначены для измерения количества твердых, жидких и смешанных осадков и передачи информации на внешние принимающие устройства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 9010 22 |
| Наименование | Датчики осадков «Пеленг СФ-11» |
| Год регистрации | 2022 |
| Номер сертификата | 15380 |
| Дата регистрации | 2022-07-18 |
| Срок действия | 2027-07-18 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 25, 220114, г. Минск,
Контакты: (017) 389-11-00 / (017) 389-11-24 / E-mail: info@peleng.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.1732-2007 «Система обеспечения единства измерений Республики Беларусь. Датчики осадков «Пеленг СФ-11». Методика поверки» (извещение № 3) |
Поверители
Скачать
|
Описание типа РБ 03 22 9010 22 [2022-07-18]
rb-03-22-9010-22_2022-07-18.pdf
|
Скачать |
Описание типа
Назначение
Датчики осадков «Пеленг СФ-11» (далее - датчики) предназначены для измерения количества твердых, жидких и смешанных осадков и передачи информации на внешние принимающие устройства.
Область применения: метеорология.
Описание
Датчик состоит из блока измерительного, блока питания и ветрозащиты, установленных на стойке.
Принцип действия датчика основан на преобразовании воздействия на тензодатчик массы осадков, накапливаемых в приемном устройстве блока измерительного, в электрический сигнал, поступающий на плату управления. Затем происходит преобразование электрического сигнала в цифровой код и рассчитывается суммарное значение количества осадков. Сформированный цифровой сигнал передается по стандартным интерфейсам (RS485(2W), V.23) на компьютер.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица I
|
Наименование |
Значение |
|
Диапазон измерений количества осадков, мм: в летний период в зимний период |
от 0,2 до 125 от 0,2 до 12,5 |
|
Пределы допускаемой абсолютной погрешности датчика при измерении количества осадков, мм |
±(0.10 + 0,05 К), где К - количество осадков, мм |
|
Площадь приемного отверстия блока измерительного, см2 |
200 ± 1 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
1 |
2 |
|
Диапазон напряжения питания от сети переменного тока с частотой 50 Гц, В |
от 207 до 253 |
|
Диапазон напряжения питания от источника или сети постоянного тока, В |
от 21,6 до 26,4 |
Продолжение таблицы 2
|
1 |
2 |
|
Степень защиты, обеспечиваемая оболочкой, ио ГОСТ 14254-2015 |
IP 55 |
|
Габаритные размеры, мм, не более: блок измерительный ветрозащита блок питания стойка |
400x300x400 1100x1100x550 330x220x160 1600x300x300 |
|
Масса, кг. не более: блок измерительный ветрозащита блок питания блок измерительный |
7 8 5,5 16 |
|
Условия эксплуатации: диапазон температуры окружающей среды, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % диапазон атмосферного давления, кПа |
от минус 50 до плюс 65 100 от 60 до 110 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Датчик осадков «Пеленг СФ-11» в составе: |
1 |
|
ветрозащита |
1 |
|
стойка |
1 |
|
б л о к 11 з м е р ите л ьн ы й |
1 |
|
кожух |
1 |
|
кабель |
1 |
|
устройство приёмное |
1 |
|
блок питания п |
1 |
|
11рограммное обеспечение "Peleng Meteo" |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1732-2007 |
1 |
1 В соответствии с договором поставки.
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку прибора.
Поверка осуществляется по МРБ МП. 1732-2007 «Система обеспечения единства измерений Республики Беларусь. Датчики осадков «Пеленг СФ-11». Методика поверки» в редакции с изменением № 3.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, у ста н а вл и ваю щи е:
требования к типу средств измерений:
ТУ BY 100230519.184-2007 «Датчик осадков «Пеленг СФ-11». Технические условия; технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
методику поверки:
МРБ МП. 1732-2007 «Система обеспечения единства измерений Республики
Беларусь. Датчики осадков «Пеленг СФ-11». Методика поверки» в редакции с изменением № 3.
Перечень средств поверки: представлен в таблице 4.
Таблица 4_______________________________________________________________________
_____________ Наименование, тип средств поверки ________
Набор гирь ГО-2-1110__
Штангенциркуль ШЦ-П-200-0,05, ГОСТ 166-89_____________________~
Термогигрометр UNITESS ТНВ1_________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик датчика с требуемой точностью
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
|
Наименование ПО |
Номер версии ПО (идентификационный номер) |
|
PelengMeteo (1530.100230519.6284-0190) |
2.6.5.0 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производи геля: датчики осадков «Пеленг СФ-11» соответствуют требованиям ТУ BY 100230519.184-2007, требованиям ТР ТС 004/2011, ТР ТС 020/2011.
Производи гель средств измерений
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)
220114. Республика Беларусь,
г. Минск, ул. Макаенка, 25
Телефон:+375 17 389-11-00
факс:+ 375 17 389-11-24
e-mail: info@peleng.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие
«Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93
Телефон:+375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотография общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ ------- В.Л. Гуревич

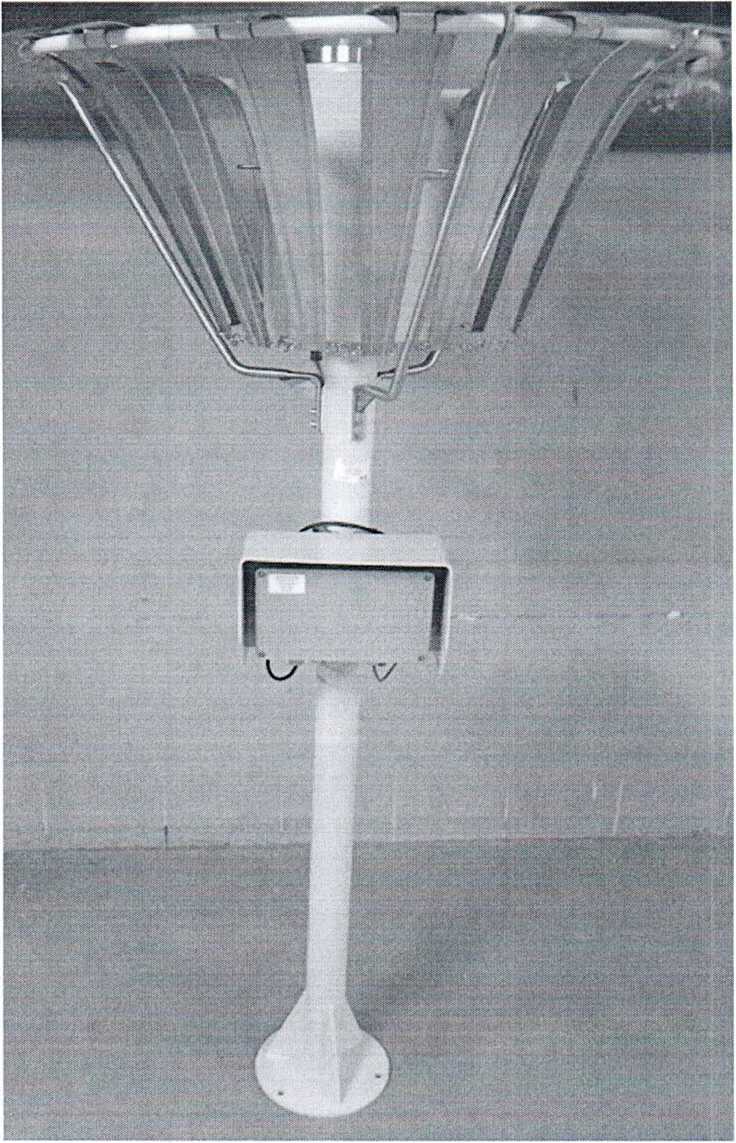

Приложение 1 (обязательное) Фотография общего вида средств измерений
Рисунок 1.1- Общий вид датчика осадков «Пеленг СФ-11» (изображение носит иллюстративный характер)

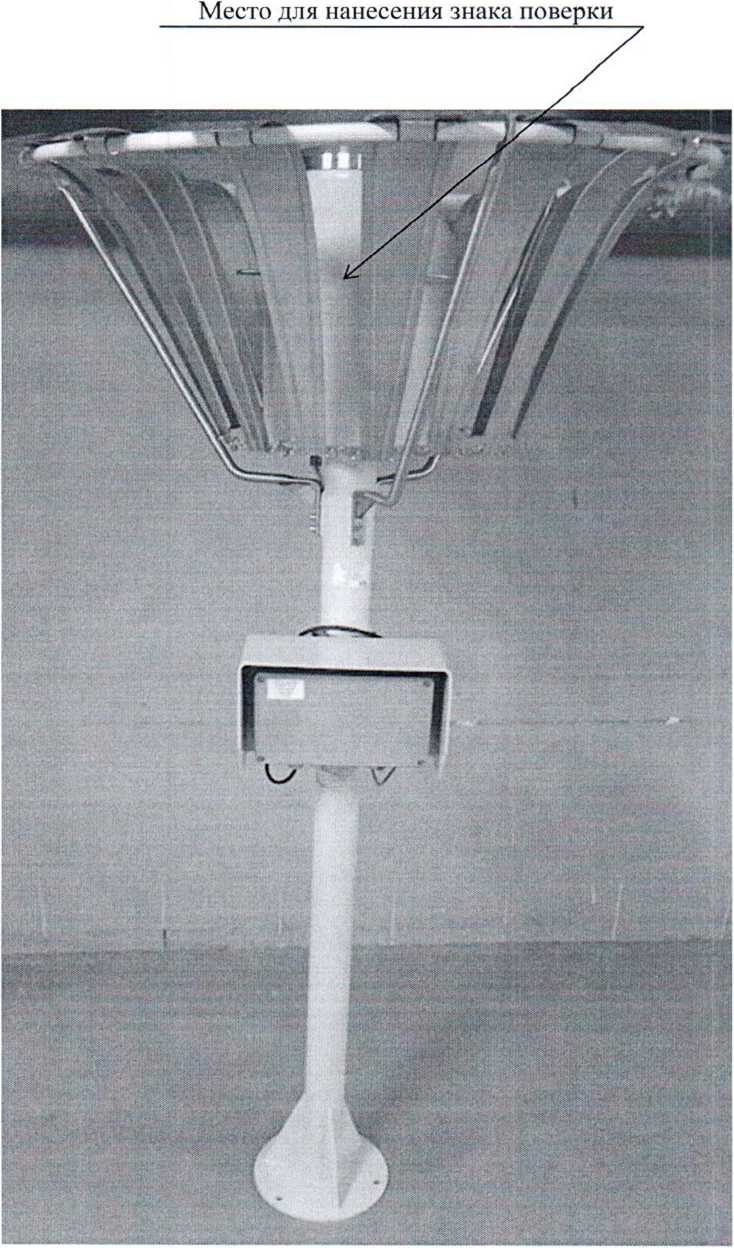

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
