Приборы контроля параметров воздушной среды «Метеометр МЭС-200А»

Назначение

Приборы контроля параметров воздушной среды «Метеометр МЭС-200А» предназначены для измерения атмосферного давления, относительной влажности воздуха, температуры воздуха, скорости воздушного потока, массовой концентрации оксида углерода, сероводорода и диоксида серы в смеси с азотом или воздухом, а также расчёта температуры влажного термометра и ТНС-индекса внутри помещений или в вентиляционных трубопроводах.

Описание

Приборы контроля параметров воздушной среды «Метеометр МЭС-200А» (далее - метеометры) представляют собой портативные приборы непрерывного действия и состоят из блока электроники и сменных измерительных щупов.

Базовое исполнение метеометра состоит из блока электроники и измерительного щупа с датчиками скорости воздушного потока, температуры и относительной влажности (Щ-1). Датчик давления установлен в корпусе блока электроники. По дополнительному заказу в комплект поставки метеометра могут входить следующие щупы:

- Щ-2, щуп измерительный температуры черного шара;

- Щ-4, щуп измерительный массовой концентрации оксида углерода;

- Щ-5, щуп измерительный массовой концентрации сероводорода;

- Щ-6, щуп измерительный массовой концентрации диоксида серы.

В качестве датчика скорости воздушного потока используется платиновый терморезистор, подогреваемый до температуры 200 °C - 250 °C. В зависимости от скорости воздушного потока меняется интенсивность охлаждения нагретого терморезистора и падение напряжения на нем, которое и является мерой скорости воздушного потока.

В качестве датчика температуры используется платиновый термометр сопротивления. Датчик влажности емкостного типа, принцип действия которого основан на изменении диэлектрической проницаемости гигроскопичного полимерного слоя и соответствующем изменении емкости чувствительного элемента в зависимости от влажности.

Измерительный щуп соединяется с блоком электроники гибким кабелем длиной 0,5 м.

Блок электроники служит для преобразования аналогового сигнала в цифровой, математической обработки результатов измерений и отображения

На лицевой панели блока электроники метеометра расположены жидкокристаллический индикатор и кнопки управления. На блоке электроники метеометра также расположены 15-ти контактный разъем для подключения измерительного щупа, 9-ти контактный разъем для подключения к компьютеру и разъем для подключения к сетевому источнику питания. Питание метеометров осуществляется от аккумуляторной батареи, размещенной в отдельном отсеке измерительного блока или от внешнего сетевого источника питания.

Метеометры могут использоваться как в качестве портативного прибора, так и в составе систем сбора данных в качестве датчика перечисленных выше величин со стандартными каналами связи RS-232C и RS-485.

По защищенности от влияния пыли и воды блок электроники соответствует степени защиты IP54 по ГОСТ 14254.

Внешний вид метеометров приведен на рисунке 1.

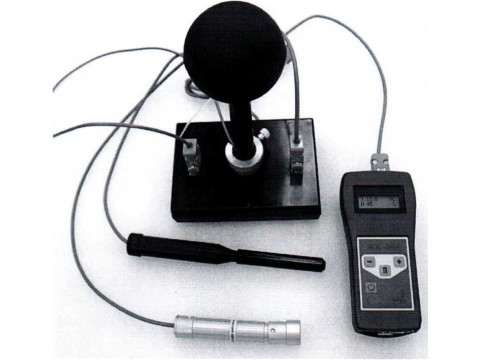

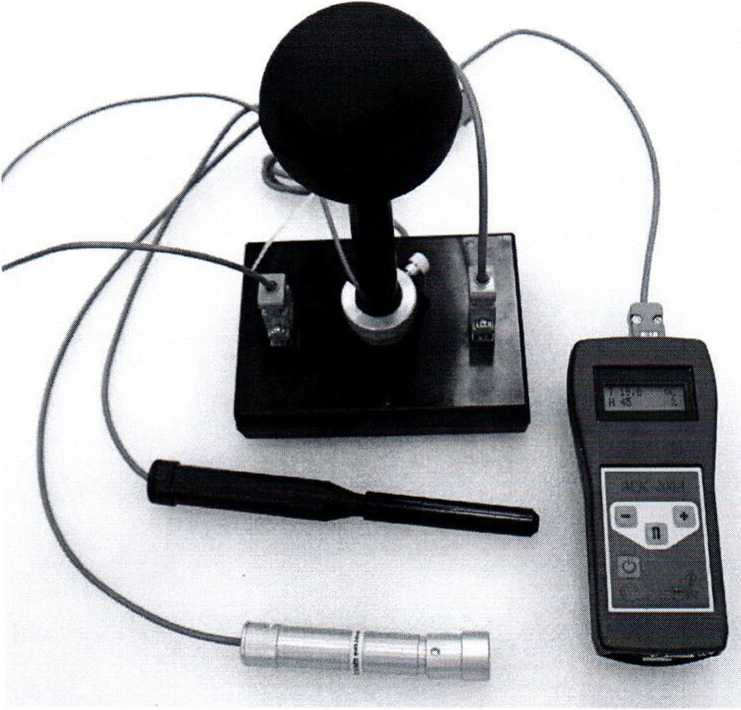

Рисунок 1 - Внешний вид прибора контроля параметров воздушной среды «Метеометр МЭС-200А»

Программное обеспечение

Метеометры имеют встроенное программное обеспечение (ПО), разработанное изготовителем, обеспечивающее следующие основные функции:

- прием и обработка измерительной информации от первичных измерительных преобразователей температуры, влажности, атмосферного давления, скорости воздушного потока, а также массовой концентрации токсичных газов в окружающей атмосфере;

- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;

- хранение измерительной информации в памяти метеометра.

Встроенное ПО метеометров реализует следующие расчетные алгоритмы:

1) вычисление значений измеряемых параметров по данным от первичных измерительных преобразователей;

2) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

3) непрерывную самодиагностику аппаратной части метеометра.

Встроенное ПО газоанализатора идентифицируется посредством отображения надписи «Programma MES-200A» и номера версии на дисплее при включении.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик метеометров.

Обязательные метрологические требования

Обязательные метрологические требования приведены в таблицах 2, 3.

Таблица 2

Продолжение таблицы 2

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.

б) аварийная сигнализация :

- по каналу измерения оксида углерода - 100 мг/м'’ (5 ПДК);

- по каналуизмерения сероводорода - 40 мг/м’’ (4 ПДК);

- по каналу измерения диоксида серы - 30 мг/мл(3 ПДК).

5) Пределы допускаемой дополнительной погрешности метеометра по измерительным каналам массовой концентрации оксида углерода, сероводорода и диоксида серы от влияния изменения температуры окружающей среды в диапазоне от минус 20 °C до 50 °C на каждые 10 °C равны 0,2 в долях от пределов допускаемой основной погрешности.

6) Пределы допускаемой дополнительной абсолютной погрешности метеометра по измерительному каналу относительной влажности от влияния изменения температуры окружающей среды на каждые 10 °C в диапазоне температур от 10 °C до 40 °C равны ±1 %.

7) Пределы допускаемой дополнительной погрешности метеометра по измерительному каналу скорости воздушного потока от влияния изменения температуры на каждые 10 °C в диапазоне температур от минус 40 °C до 60 °C равны 1,0 в долях от пределов допускаемой основной погрешности.

8) Метеометры со щупами Щ-4 - Щ-6 выдерживают перегрузку, вызванную выходом концентрации измеряемых компонентов за пределы измерения на 100 % от верхнего значения диапазона измерений, в течение интервала времени 10 мин. Время восстановления показаний после перегрузки не превышает 60 с.

9) Время прогрева метеометра не превышает 5 мин.

10) Габаритные размеры и масса составных частей метеометров соответствуют значениям, указанным в таблице 3.

Таблица 3

Государственный реестр] I средств игруний I \ Рес; г. г ли.ки Бе;.ару% / \Ддя документов/

Продолжение таблицы 3

12) Время непрерывной работы метеометров от блока аккумуляторов, ч, не менее:

- в режиме измерения скорости воздушного потока

- во всех остальных режимах

13) Напряжение питания номинальным напряжением 4,8 В от блока аккумуляторов или 9 В постоянного тока от источника электропитания ИЭС7-1203.

13) Потребляемая мощность, Вт, не более

14) Средняя наработка на отказ, ч                                        10 000

15) Средний срок службы, лет

Условия эксплуатации

- диапазон температуры окружающей и контролируемой сред, °C

блок электроники                                от минус 20 до плюс

щупы измерительные Щ-1, Щ-2                   от минус 40 до плюс

щупы измерительные Щ-4 - Щ-6                 от минус 20 до плюс

- относительная влажность при температуре 35 °C, %

блок электроники                                                до 95

щупы измерительные Щ-1, Щ-2                                 до 98

щупы измерительные Щ-4 - Щ-6                                до 95

- диапазон атмосферного давления, кПа                          от 84 до 106,7

Знак утверждения типа

наносится на средство измерений и (или) на эксплуатационные документы.

Комплектность

Таблица 4 - Комплектность средства измерений

а) блок электроники со щупами в соответствии с заказом;

б) руководство по эксплуатации ЯВША.416311.003 РЭ;_____________________________________

в) методика поверки МГ1-242-0937-2009 (Приложение Б к Руководству по эксплуатации);_______

г) комплект принадлежностей:

- источник электропитания ;

- цифровой носитель с программой для персонального компьютера для визуализации показаний метеометра при его подключении к компьютеру (по специальному заказу);__________

- шнур интерфейсный ЯВ111 А.685612.024 для подключения метеометра к компь специальному заказу).

Поверка осуществляется по документу МП-242-0937-2009 «Приборы контроля параметров воздушной среды «Метеометр МЭС-200А». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 21.12.2009, с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 15.12.2014.

Основные средства поверки:

- барометр рабочий сетевой БРС-1 6Г2.832.033 диапазон измерений атмосферного давления воздуха в диапазоне 600 - 1100 гПа (450 - 825 мм рт.ст.), пределы до- пускаемой погрешности ± 0,33 гПа (0,25 мм рт.ст.);

- установка для создания и поддержания абсолютного давления в диапазоне от 80 до 110 кПа;

- рабочий эталон 2-го разряда - генератор влажного газа ГВГ по ШДЕК.418313.900 ТУ, диапазон воспроизведения относительной влажности газа от 1 % до 93 %;

- набор эталонных стеклянных ртутных термометров 2-го разряда для диапазона температур от 0 °C до 85 °C;

- водяной термостат для диапазона температур от 5 °C до 85 °C, погрешность поддержания температуры - 0,05 °C;

- нулевой термостат, воспроизводимая температура 0 °C, погрешность воспроизведения температуры - 0,03 °C;

- криостат для диапазона температур от минус 40 °C до 0 °C, погрешность поддержания температуры - 0,1 °C;

- установка эталонная аэродинамическая АДС-300/30. Диапазон скорости воздушного потока (0,2-25) м/с, пределы допускаемой абсолютной погрешности ± (0,015+0,015 V) м/с;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Г осу дарственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 8.542-86 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема^ЕЯР^дств измерений скорости воздушного потока

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений влажности газов

Технические условия ЯВША.416311.003 ТУ
