Трансформаторы тока встроенные ТВ-ЗТМ

Назначение

Трансформаторы тока встроенные ТВ-ЗТМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы по принципу конструкции - встроенные, предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора, а также в воздушной среде.

Первичной обмоткой трансформатора служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода. Вторичная обмотка равномерно размещена на тороидальном магнитопроводе. Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько ответвлений.

Трансформаторы изготавливаются в двух модификациях, имеющих ряд исполнений: ТВ-ЗТМ-ХХХ предназначены для внутренней установки (рисунок 1 и рисунок 2), ТВ-ЗТМ-ХХХЛ предназначены для наружной установки (рисунок 3) размещены в литом корпусе (XXX - номинальное напряжение ввода). Также в зависимости от класса напряжения трансформаторы отличаются габаритными размерами и массой. Структура условного обозначения трансформаторов представлена на рисунке 4.

Рабочее положение трансформаторов в пространстве - любое.

Общий вид трансформаторов представлен на рисунках 1, 2 и 3.

Пломбирование трансформаторов тока встроенных ТВ-ЗТМ не предусмотрено. По заявке Заказчика трансформаторы литого исполнения могут иметь защиту от несанкционированного доступа к вторичным цепям обмоток с возможностью опломбирования.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

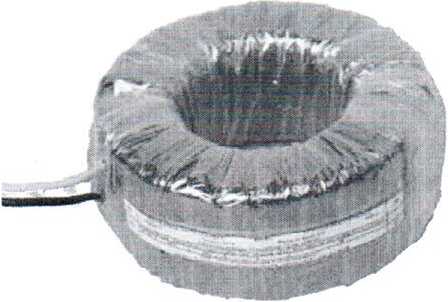

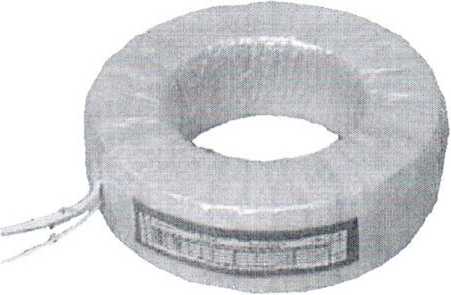

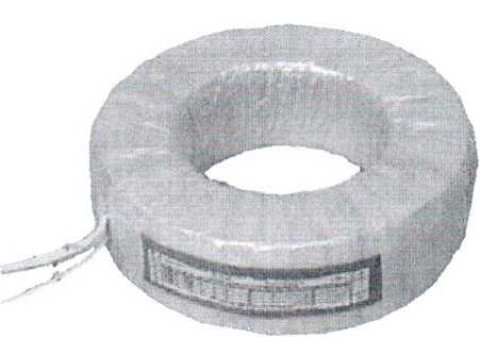

Рисунок 1 - Общий вид трансформаторов тока встроенных ТВ-ЗТМ категории размещения - 2

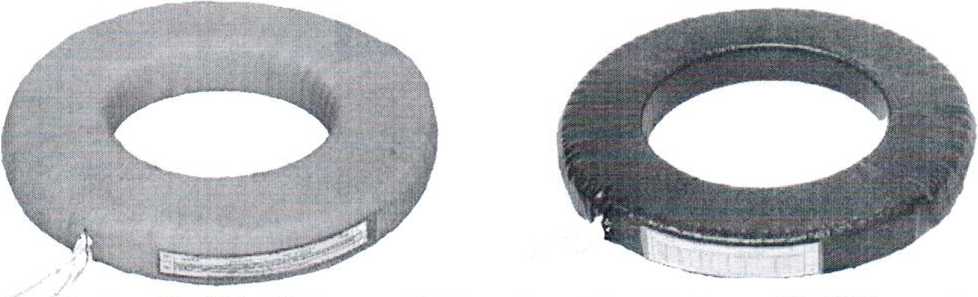

Рисунок 2 - Общий вид трансформаторов тока встроенных ТВ-ЗТМ категории размещения - 1

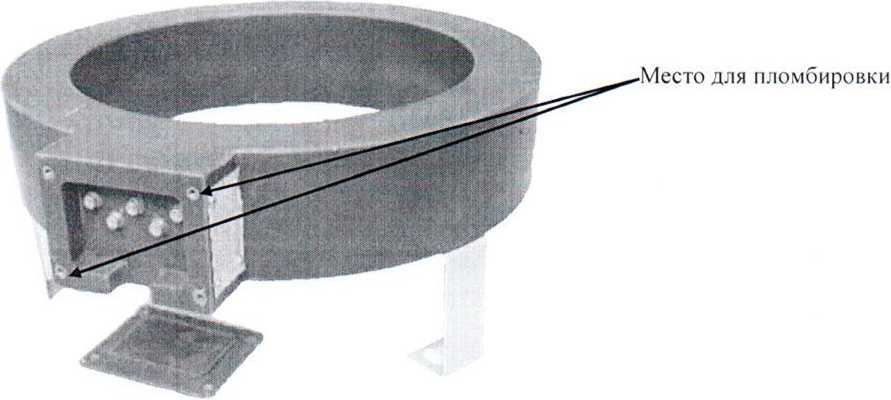

Рисунок 3 - Общий вид трансформаторов тока встроенных ТВ-ЗТМ категории размещения - 1, литой модификации

ТВ - ЗТМ - 110 Л - 600 / 5 УХЛ 1 э

Тип исполнения изделия: Э - изделие для экспорта (для поставок внутри России обозначение типа исполнения не указывается) Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69 Номинальный вторичный ток в амперах Номинальный первичный ток в амперах Тип исполнения изоляции: Л - литая внешняя изоляция (обозначения исполнений других типов изоляции не указываются) Номинальное напряжение в киловольтах Завод трансформаторов и магнитопроводов (Буквенная аббревиатура предприятия-изготовителя - ООО «ЗТМ») Трансформатор тока встроенный (Аббревиатура типа трансформатора)

Рисунок 4 - Структура условного обозначения на примере трансформатора тока встроенного ТВ-ЗТМ-110Л-600/5 УХЛ1 Э

Программное обеспечение отсутствует.

Обязательные метрологические требования

Обязательные метрологические требования приведены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на средство измерений и (или) на эксплуатационные документы

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 21-26-2020 «ГСП. Трансформаторы тока встроенные ТВЗТМ. Методика поверки», утверждённому УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 15.06.2020.

Основные средства поверки:

- рабочий эталон 2 разряда единиц коэффициента и угла масштабного преобразования синусоидального тока, приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (трансформаторы тока измерительные лабораторные ТТИ-5000.51, регистрационный номер в Федеральном информационном фонде 55278-13 или ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04 и ТТИ-200 регистрационный номер в Федеральном информационном фонде 37898-08 в каскадном включении);

- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;                                    ',(уУ ХА.

- анализатор трансформаторов тока СТ Analyzer, регистрационный номер б Федеральном информационном фонде 40316-08.                  '\          /

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится в паспорт и (или) в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ТУ 27.11.42-003-871769739-2019 Трансформаторы тока встроенные ТВ-ЗТМ. Технические условия
