Датчики жидких осадков "Пеленг СФ-04"

Назначение

Датчики жидких осадков"Пеленг СФ-04" (далее по тексту - датчики) предназначены для измерения количества жидких осадков.

Область применения - метеорологические станции.

Описание

Датчик состоит из блока измерительного и блока электроники.

Принцип действия датчика основан на преобразовании механического воздействия, возникающего при поочередном опрокидывании коромысла (по мере накопления осадков объемом 2 мл), в электрический сигнал. Во время опрокидывания закрепленный на коромысле постоянный магнит проходит рядом с герконом, который, срабатывая, замыкает электрическую цепь. Импульс, формируемый герконом, соответствует 0,1 мм осадков.

Дискретный электрический сигнал, частота импульсов которого зависит от количества жидких осадков, поступает на блок электроники. В блоке электроники происходит преобразование электрического сигнала в цифровой код и рассчитывается суммарное значение количества жидких осадков. Сформированный цифровой сигнал передается по стандартным интерфейсам (RS232, модем) на ПЭВМ.

Места пломбирования датчика и нанесения оттиска клейма поверителя указаны в приложении А.

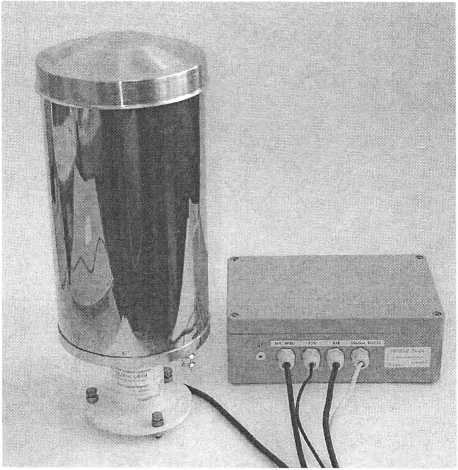

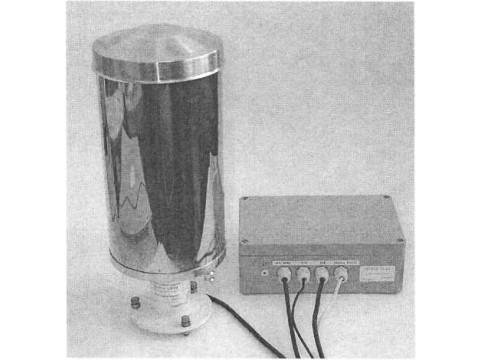

Рисунок 1 - Внешний вид датчика жидких осадков «Пеленг СФ-04»

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Минимальное количество жидких осадков

Дискретность

Пределы допускаемой погрешности измерения количества жидких осадков в диапазоне интенсивности жидких осадков от 0,1 до 1,5 мм/мин

Диаметр приемного отверстия блока измерительного

Выходной интерфейс

Напряжение питания переменного тока

Частота питания

Потребляемая мощность, не более

Габаритные размеры, не более:

- блока измерительного

- блока электроники

Масса, не более:

- блока измерительного - блока электроники

Диапазон рабочих температур

Средняя наработка на отказ, не менее

Средний срок службы, не менее

0,1 мм;

0,1 мм

±(0,1+0,05К) мм, где К - количество осадков в мм

159,6+0,25 мм

модем, RS232

(36±3,6) В

(50±1,0) Гц

25 В А

диаметр 175 х 551 мм

160 x260x90 мм

6,4 кг

3,6 кг

от плюс 1 до плюс 50 °C

8000 ч

8 лет

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

реестра наносится на табличке датчика Руководство по эксплуатации типографским

Знак Государственного фотохимическим методом и на способом.

Комплектность

Нормативные документы

ГОСТ 12997 Изделия ГСП. Общие технические условия.

ТУ РБ 100230519.181-2004 Датчик жидких осадков «Пеленг СФ-04».

Методика поверки МРБ МП 1433-2004 Датчик жидких осадков «Пеленг СФ-04». Методика поверки.

Заключение

Датчики жидких осадков «Пеленг СФ-04» соответствуют требованиям ТУ РБ 100230519.181-2004, ГОСТ 12997-84.

Межповерочный интервал - 1 год.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025.
