Комплекты аппаратуры для измерения параметров двигателей внутреннего сгорания "Пеленг СК-02"
| Номер в ГРСИ РФ: | РБ 03 09 2363 04 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
|
Описание типа РБ 03 09 2363 04 [2004-01-01]
rb-03-09-2363-04_2004-01-01.pdf
|
Скачать |
Комплект аппаратуры для измерения параметров двигателей внутреннего сгорания «Пеленг СК-02» (далее по тексту комплект), предназначен для измерения содержания окиси углерода (СО), двуокиси углерода (СО2), кислорода (О2) и суммы углеводородов (НС) в отработавших газах бензиновых двигателей, дымности дизельных двигателей при различных частотах вращения коленчатого вала двигателей, индикации температуры охлаждающей жидкости и температуры масла.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2363 04 |
| Наименование | Комплекты аппаратуры для измерения параметров двигателей внутреннего сгорания "Пеленг СК-02" |
| Год регистрации | 2004 |
| Номер сертификата | 3048 |
| Дата регистрации | 2004-11-25 |
| Срок действия | - |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017)263-77-02 / (017)263-65-42 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1465-2005 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 09 2363 04 [2004-01-01]
rb-03-09-2363-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Комплект аппаратуры для измерения параметров двигателей внутреннего сгорания «Пеленг СК-02» (далее по тексту комплект), предназначен для измерения содержания окиси углерода (СО), двуокиси углерода (СО2), кислорода (О2) и суммы углеводородов (НС) в отработавших газах бензиновых двигателей, дымности дизельных двигателей при различных частотах вращения коленчатого вала двигателей, индикации температуры охлаждающей жидкости и температуры масла.
Комплект применяется при стендовых испытаниях автотранспортных средств, а также на станциях технического обслуживания автотранспорта.
Описание
В состав комплекта входит:
- газоанализатор (анализ выхлопных газов бензиновых двигателей, тахометр для измерения числа оборотов коленчатого вала двигателя и датчик индикации температуры масла);
- дымомер оптический (анализ выхлопных газов дизельных двигателей).
Принцип действия газоанализатора основан на измерении величины поглощения инфракрасного излучения молекулами углеводор' углерода, двуокиси углерода. Каждый газ имеет свою область длин во" поглощения, что дает возможность проведения избирательного анализа газа. Концентрация кислорода определяется электрохимическим методом.
Принцип работы дымомера оптического основан на методе просвечивания отработавших газов дизельного двигателя. Измерение дымности проводиться сравнительным методом по эталонному уровню дымности, который определяется коэффициентом пропускания светофильтра.
Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения оттиска государственного поверительного клейма приведена в Приложении к описанию типа.

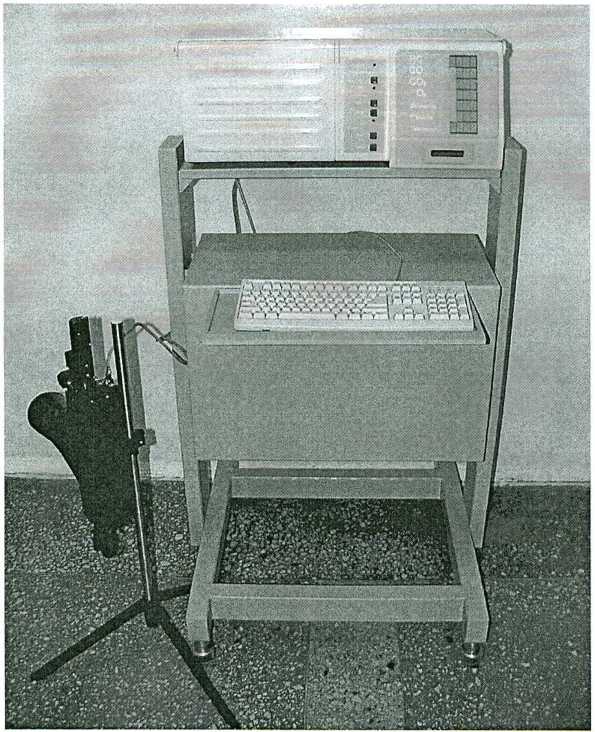

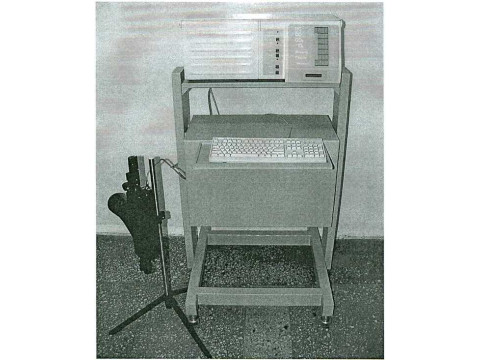

Рисунок 1 - Внешний вид комплекта аппаратуры для измерения параметров двигателей внутреннего сгорания «Пеленг СК-02»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения:
- содержания окиси углерода (СО), объемная доля
- содержания двуокиси углерода (СО2),объемная доля
- содержания суммы углеводородов (НС), объемная доля
- содержания кислорода (О2), объемная доля
- дымности
- частоты вращения коленчатого вала двигателя
от 0 до 10 % от 0 до 20 %
|
Пределы допускаемой приведенной измерения содержания: сн, СО, со2 о2 |
погрешности |
±2,5% ±6,0% |
|
Пределы допускаемой приведенной погрешности измерения частоты вращения коленчатого вала двигателя |
±2,5 % | |
|
Пределы допускаемой приведенной измерения дымности |
погрешности |
±2,0 % |
|
Потребляемая мощность, не более |
100 В-А | |
|
Габаритные размеры, не более: - газоанализатора - дымомера оптического - стеллажа |
260x650x440 мм 555x310x255 мм 1160x775x755 мм | |
|
Диапазон рабочих температур |
от плюс 5 до плюс 50 °C | |
|
Средний срок службы, не менее |
6 лет | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра, выполненный фотохимическим методом, наносится на табличке газоанализатора и в документации (руководстве по эксплуатации) типографским способом.
Комплектность
|
Г азоанализатор Датчик тахометра бензиновый Датчик тахометра дизельный Дымомер оптический Стойка Датчик индикации температуры масла Комплект ЗИПа Руководство по эксплуатации Методика поверки МРБ МП. 1465-2005 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 к-т. 1 экз. 1 экз. |
Нормативные документы
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ТУ BY 100230519.178-2005 "Комплект аппаратуры для измерения параметров двигателей внутреннего сгорания "Пеленг СК-02".
Методика поверки МРБ МП. 1465-2005 "Комплект аппаратуры для измерения параметров двигателей внутреннего сгорания "Пеленг СК-02".
Заключение
Комплект аппаратуры для измерения параметров двигателей внутреннего сгорания «Пеленг СК-02» соответствует требованиям ТУ BY 100230519.178-2005, ГОСТ 12997-84, ГОСТ 13320-81.
Межповерочный интервал - 6 мес.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025.
