Вибропреобразователи ускорения измерительные ИВПУ-014
| Номер в ГРСИ РФ: | РБ 03 06 2365 04 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники", г. Минск |
|
Описание типа РБ 03 06 2365 04 [2004-01-01]
rb-03-06-2365-04_2004-01-01.pdf
|
Скачать |
Вибропреобразователи ускорения измерительные ИВПУ-014 (далее - вибропреобразователи ускорения) предназначены для выработки сигнала измерительной информации о значениях измеряемых параметров вибрации .
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 2365 04 |
| Наименование | Вибропреобразователи ускорения измерительные ИВПУ-014 |
| Год регистрации | 2004 |
| Номер сертификата | 3050 |
| Дата регистрации | 2004-11-25 |
| Срок действия | - |
| Получатель сертификата | ОСП "Институт повышения квалификации и переподготовки руководящих работников и специалистов по информационным технологиям и радиоэлектронике" УО "Белорусский государственный университет информатики и радиоэлектроники", г. Минск, Республика Беларусь (B |
Производитель / Заявитель
ОСП "Институт повышения квалификации и переподготовки руководящих работников и специалистов по информационным технологиям и радиоэлектронике" УО "Белорусский государственный университет информатики и радиоэлектроники"
Адрес: 220037, г. Минск, ул. Козлова, 28
Контакты: (017)231-55-88 // (017)233-93-47
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1434-2004 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 06 2365 04 [2004-01-01]
rb-03-06-2365-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Вибропреобразователи ускорения измерительные ИВПУ-014 (далее - вибропреобразователи ускорения) предназначены для выработки сигнала измерительной информации о значениях измеряемых параметров вибрации .
Вибропреобразователи ускорения могут применяться в комплекте с контроллером вибрации ВиЗаМД-014 ТУ РБ 100363945.001-2004 или в составе других анализирующих и регистрирующих приборов с целью оценки вибрационного состояния машин, механизмов и сооружений, средств транспорта в различных областях промышленности и сельского хозяйства.
Описание
Вибронреобразователи ускорения относятся к устройствам аналоговой обработки сигналов.
Принцип действия вибропреобразователей ускорения основан на преобразовании механических колебаний в электрические сигналы, пропорциональные ускорению колеблющегося объекта, с помощью пьезоэлектрического вибропреобразователя и согласовании с помощью согласующего усилителя параметров выходного сигнала с параметрами входных сигналов контроллера вибрации или других анализирующих и регистрирующих приборов.
Вибропреобразователь ускорения состоит из пьезоэлектрического вибропреобразователя и согласующего усилителя, представляющего собой печатную плату с установленными на ней элементами и заключенную в корпус.
Внешний вид вибропреобразователя ускорения приведен на рисунке 1.
Согласующий усилитель
Соединительный кабель
Пьезоэлектрический вибропреобразователь

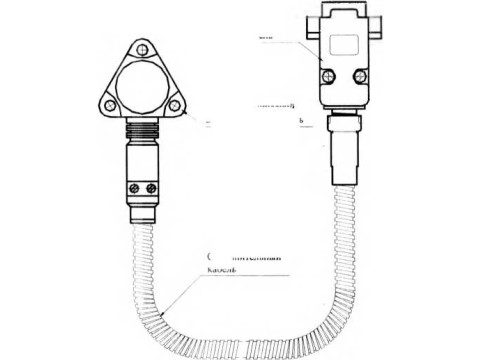

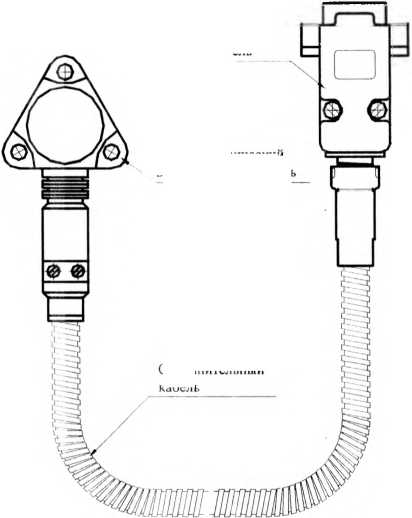

Рисунок 1 - Внешний вид вибропреобразователя ускорения
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование и единица измерения |
Значение параметра |
|
1 Класс точности при диапазоне частот от 10 до 3000 Гц вкл. при диапазоне частот от 10 до 5000 Гц вкл. |
6 10 |
|
2 Диапазон измерений среднего квадратического значения (СКЗ) виброускорения, м/с2 |
от 0,5 до 750 |
|
3 Номинальное значение коэффициента преобразования виброускорения на базовой частоте 160 Гц, мВ -с2/м |
1.0 |
|
4 Отклонение действительного коэффициента преобразования виброускорения от номинального, %, не более |
±20 |
|
5 Нелинейность амплитудной характеристики в рабочем диапазоне виброускорений на базовой частоте 160 Гц, %, не более |
±2 |
|
6 Неравномерность амплитудно-частотной характеристики, %, не более: при диапазоне частот от 10 до 3000 Гц вкл. при диапазоне частот от 10 до 5000 Гц вкл |
±5 ±10 |
|
7 Отношение СКЗ уровня сигнал/шум, м/с2, не более |
0.15 |
|
8 Потребляемая мощность, В А, не более |
0,2 |
|
9 Напряжение питания от двуполярного источника постоянного тока, В |
±(15±0,75) |
|
10 Средний полный срок службы, лет. не менее |
10 |
|
11 Габаритные размеры, мм, не более |
40x40x10000 |
Продолжение таблицы 1
|
Наименование и единица измерения |
Значение параметра |
|
12 Масса, кг, не более |
0,8 |
|
13 Климатические условия эксплуатации: - температура окружающей среды, °C - влажность окружающей среды при температуре 30°С, %, не более |
от 5 до 40 95 |
|
14 По способу защиты человека от поражения электрическим током вибропреобраователь ускорения относится к классу защиты III по ГОСТ 12.2.007.0-75 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносят на титульный лист эксплуатационных документов типографским способом.
Комплектность
Вибропреобразователь ускорения поставляется в комплекте, указанном в таблице 4.
Таблица 4 - Комплектность
|
Обозначение изделия |
Наименование изделия |
Кол. |
|
ГЛЮИ.402152.001 |
Вибропреобразователь ускорения измерительный ИВПУ-014 |
1 |
|
ГЛЮИ.402152.001 РЭ |
Руководство по эксплуатации |
1 |
|
ГЛЮИ.402152.001 ПС |
Паспорт |
1 |
|
МРБ МП. 1434-2004 |
Методика поверки |
1 |
|
ГЛЮИ.321241.002 |
Упаковка |
1 |
Нормативные документы
ТУ РБ 100363945.002-2004 Вибропреобразователь ускорения измерительный ИВПУ-014. Техни-
|
ГОСТ 12997-84 ГОСТ 30296-95 |
ческие условия Изделия ГСП. Общие технические условия Аппаратура общего назначения для определения основных параметров |
|
ГОСТ 12.2.007.0-75 |
вибрационных процессов. Общие технические требования ССБТ. Изделия электротехнические. Общие требования безопасности |
Заключение
Вибропреобразователи ускорения измерительные ИВПУ-014 соответствуют требованиям ТУ РБ 100363945.002-2004, ГОСТ 12997-84, ГОСТ 30296-95, ГОСТ 12.2.007.0-75.
Межповерочный интервал - 1 год.
Научно-исследовательский центр БелГИМ
220048, г. Минск,
Старовиленский тракт, 93
тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
Другие Вибропреобразователи
