Толщиномеры покрытий радиоволновые ТМ-300

Назначение

Толщиномеры покрытий радиоволновые ТМ-300 (далее - толщиномеры) предназначены для измерения толщин лакокрасочных, оксидных, теплозащитных и иных диэлектрических покрытий металлов в лабораторных и промышленных условиях.

Толщиномеры используются для измерений толщин покрытий, нанесённых на плоские и выпуклые поверхности изделий.

Области применения - предприятия строительной, авиационной, машиностроительной, энергетической промышленностей.

Описание

Толщиномеры состоят из блока обработки информации и датчика, соединенных кабелем.

Принцип действия толщиномеров основан на измерении фазы электромагнитной волны сверхвысокой частоты, отраженной от тонкой диэлектрической пленки, нанесенной на металл. Для таких пленок сдвиг фазы отраженной волны зависит только от геометрической толщины покрытия на металле и не зависит от диэлектрической проницаемости и тангенса угла потерь материала покрытия. Кроме того, отличительной особенностью толщиномеров является независимость результатов измерения от типа металлической подложки. Толщиномеры не требуют калибровки при изменении объекта контроля.

Толщиномер обеспечивает сохранение до 500 значений результатов измерений в виде 10 блоков (файлов) по 50 результатов в каждом и выдачу сохраненных результатов на цифровое табло по командам оператора, а также вычисление и выдачу на индикатор следующих статистических параметров данных, накопленных в файлах:

среднее значение по файлу;

минимальное значение;

максимальное значение;

среднюю квадратическую погрешность результата измерения.

Место нанесения клейма-наклейки Государственного поверителя указано в приложении А.

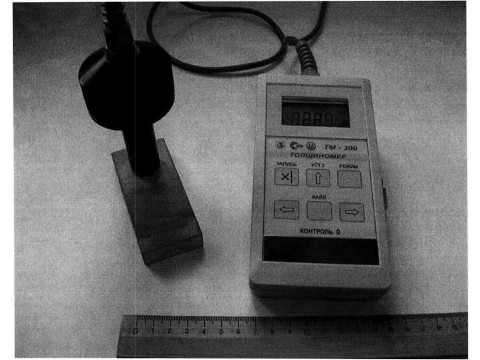

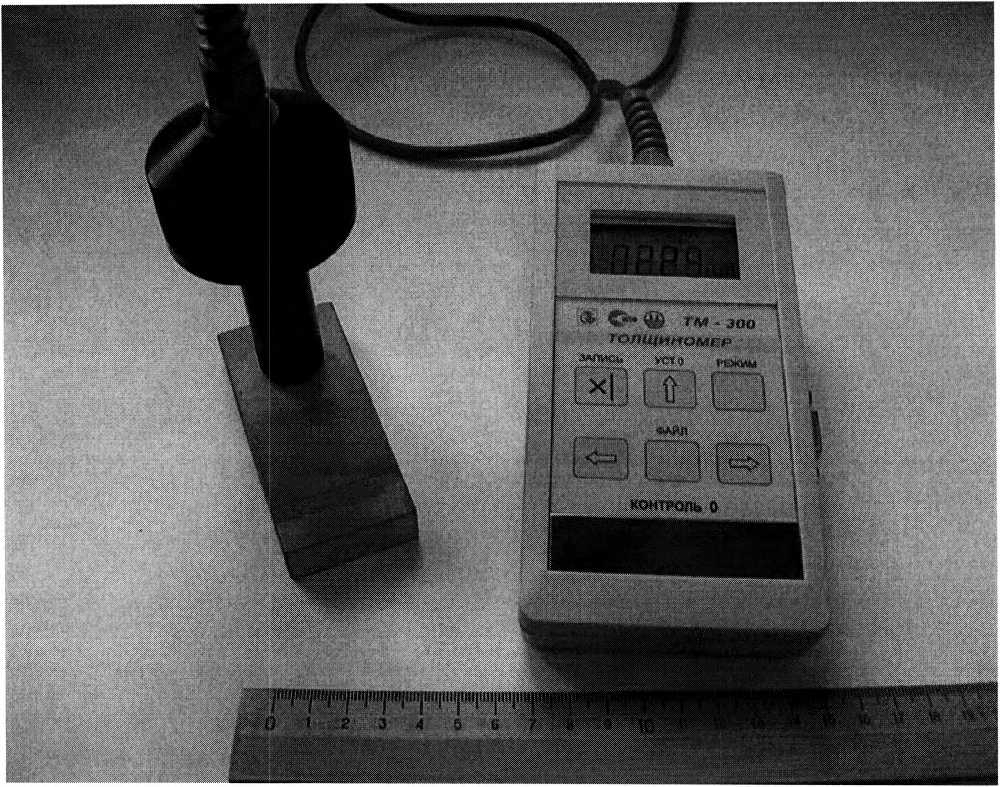

Внешний вид толщиномера представлен на рисунке 1.

Внешний вид толщиномера

Рисунок 1

Основные технические и метрологические характеристики

1 Диапазон измерений толщины диэлектрических покрытий металлов - от 3 до 300 мкм.

2 Пределы допускаемой основной погрешности измерения толщины покрытия -± (0,03Т+Змкм), где Т - измеряемая величина в мкм.

3 Пределы допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальной (20±5 °C) в интервале рабочих температур не более пределов допускаемой основной погрешности на каждые 10 °C .

4 Радиус кривизны контролируемой поверхности не менее 40 мм.

5 Диапазон изменения напряжения питания от 2,4 до 4,5 В.

6 Потребляемый ток при номинальном напряжении питания 3 В не превышает 60 мА.

7 Показатели надежности:

- средняя наработка на отказ То, не менее                           15000 ч;

- средний срок службы, не менее                                  8 лет;

8 Масса толщиномера не более 0,7 кг.

9 Габаритные размеры толщиномера, мм, не более:

- блока обработки информации   152x90x36

- датчика                        056x96.

10 Диапазон рабочих температур от 5 до 40 °C.

11 Степень защиты, обеспечиваемая оболочкой, соответствует коду IP 20 по

ГОСТ 14254-96.

Знак Государственного реестра

Знак Государственного реестра наносится на передние панели блоков обработки информации толщиномеров методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки - в соответствии с таблицей 1.

Таблица 1

Нормативные документы

Технические условия ТУ РБ 100289280.003 - 2004 «Толщиномер покрытий радиоволновой ТМ-300»

ГОСТ 12997 - 84 «Изделия ГСП. Общие технические условия»

МРБ МП. 1440-2005 «Толщиномер покрытий радиоволновой ТМ-300. Методика по

верки»

Заключение

Толщиномеры покрытий радиоволновые ТМ-300 соответствуют требованиям ТУ РБ 100289280.003 - 2004 и ГОСТ 12997-84.

Межповерочный интервал - 1 год.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 234-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
