Толщиномеры ультразвуковые серии PRECISION GAGE

Номер в ГРСИ РФ:	РБ 03 20 2566 05
Раздел:	Средства неразрушающего контроля [20]
Категория:	Толщиномеры
Производитель / заявитель:	"SONATEST PLС", Великобритания

Скачать

Описание типа РБ 03 20 2566 05 [2005-01-01]

rb-03-20-2566-05_2005-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Толщиномеры ультразвуковые серии PRECISION GAGE (Microgage II, Microgage II/P) (далее - толщиномеры) предназначены для измерения толщины стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций с малой шероховатостью при одностороннем доступе к ним.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 2566 05
Наименование	Толщиномеры ультразвуковые серии PRECISION GAGE
Год регистрации	2005
Номер сертификата	3424
Дата регистрации	2005-07-07
Срок действия	2010-06-30
Получатель сертификата	фирма "SONATEST PLC", Великобритания (GB)

Производитель / Заявитель

фирма "SONATEST PLC"

Адрес: Dickens Road, Old Wolverton, Milton Keynes, MK 12 5 QQ, United Kingdom

Контакты: +44(0)-1908-31-63-45 // +44(0)-1908-32-13-23

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится в соответствии с ГОСТ 8.495.

Поверители

Скачать

Описание типа РБ 03 20 2566 05 [2005-01-01]

rb-03-20-2566-05_2005-01-01.pdf

Скачать

Описание типа

Назначение Описание ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная и другие отрасли промышленности.

Описание

Толщиномеры состоят из электронного блока и комплекта сменных преобразователей.

Толщиномеры выпускаются в двух исполнениях (Microgage II, Microgage П/Р), отличающихся конструктивным исполнением корпуса.

В основу работы толщиномеров положена способность ультразвуковых волн распространяться в контролируемых изделиях и отражаться от границ материалов.

Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется преобразователем в электрический сигнал и обрабатывается в электронном блоке. Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в дюймах или миллиметрах.

Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера.

Толщиномеры позволяют одновременно с проведением измерений толщины дополнительно проводить допусковый контроль в соответствии с предварительно установленными критериями браковки. Информация о выходе измеряемой толщины за пределы допуска представляется в виде светодиодных и звуковых сигналов.

Толщиномеры имеют возможность передачи текущих значений на ПЭВМ или принтер через последовательный порт RS232.

Внешний вид толщиномера приведен на рисунке 1.

Место нанесения государственного поверительного клейма-наклейки приведено в приложении А настоящего описания типа.

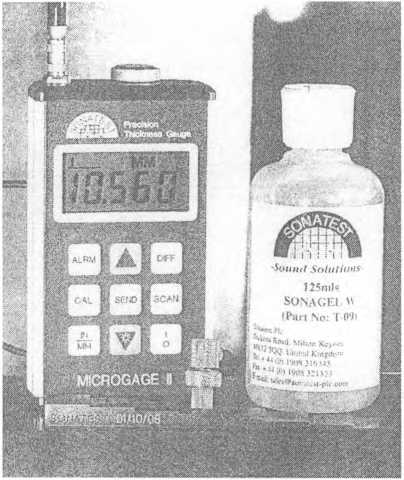

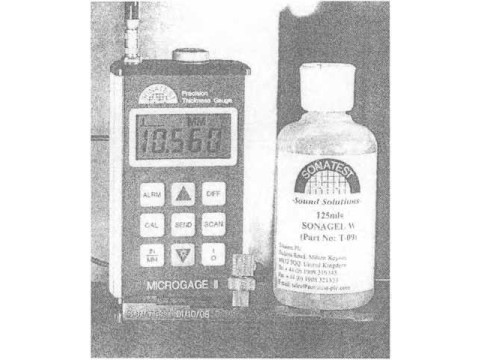

Рисунок 1 - Внешний вид толщиномера

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Диапазон измерений, мм	от 0,2 до 25
Пределы допускаемой абсолютной погрешности, мм	±0,05
Цена единицы младшего разряда, мм	0,001
Рабочий диапазон скоростей ультразвука, м/с	от 1250 до 10000 м/с
Рабочий диапазон температур	от минус 30 °C до плюс 50 °C
Габаритные размеры, мм, не более	63,5x114,3x31,5
Масса (с элементами питания), г, не более	285
Номинальное напряжение питания, В	1,5 (Две батареи типа "АА")

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации.

КОМПЛЕКТНОСТ]	э
Толщиномер	1 шт;
Пьезолектрические преобразователи	в соответствии с заказом;
Контактная жидкость	1 бутылка;
Зарядное устройство	1 шт;
Упаковка	1 шт;
Руководство по эксплуатации	1 экз.
