Толщиномеры ультразвуковые DM4
| Номер в ГРСИ РФ: | РБ 03 20 3757 08 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | "GE Sensing & Inspection Technologies GmbH", Германия |
Толщиномеры ультразвуковые DM 4: DM 4, DM 4DL, DM 4E (далее - толщиномеры) предназначены для измерения толщины стенок сосудов под давлением, труб трубопроводов и других металлоконструкций, подверженных коррозионному или эрозионному износу, при одностороннем доступе к контролируемому объекту.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 3757 08 |
| Наименование | Толщиномеры ультразвуковые DM4 |
| Год регистрации | 2008 |
| Номер сертификата | 5672 |
| Дата регистрации | 2008-12-29 |
| Срок действия | 2013-05-29 |
| Получатель сертификата | фирма "GE Sensing & Inspection Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "GE Sensing & Inspection Technologies GmbH"
Адрес: Robert-Bosch-Str.3, 50354 Hurth
Контакты: +49 2233 601103
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.495-83 |
Поверители
Скачать
|
Описание типа РБ 03 20 3757 08 [2008-08-12]
rb-03-20-3757-08_2008-08-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 3757 08 [2008-01-01]
rb-03-20-3757-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые DM 4: DM 4, DM 4DL, DM 4E (далее - толщиномеры) предназначены для измерения толщины стенок сосудов под давлением, труб трубопроводов и других металлоконструкций, подверженных коррозионному или эрозионному износу, при одностороннем доступе к контролируемому объекту.
Область применения: топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная и другие отрасли промышленности.
•I
Описание
Измерение толщины ультразвуковым методом основано на измерении времени прохождения звукового импульса в измеряемом объекте. Время распространения ультразвука от одной поверхности изделия к другой и обратно связано с толщиной изделия зависимостью:
d = с • t/2, где
d - толщина контролируемого изделия:
с - скорость распространения ультразвуковых колебаний;
t - время распространения ультразвуковых колебаний.
Толщиномеры изготавливают в трех модификациях DM 4, DM 4DL. DM 4Е.
■I Толщиномеры обеспечивают:
- установку требуемого значения скорости ультразвука в материале;
- возможность измерения через покрытие (DM 4, DM 4DL);
- запоминание до 5390 результатов измерения толщины (DM 4DL);
- возможность проведения измерений толщины изделий на их горячей поверхности (до 530 °C) при использовании специальных преобразователей;
- возможность работы с принтером и компьютером (DM 4DT);
- автоматическое распознавание типа преобразователя и автоматическую установку нуля;
- автоматическое отключение прибора через три минуты после того, как с ним прекращены всякие операции;
- возможность установки максимального и минимального пределов контролируемой толщины со световой индикацией выхода показаний за пределы (DM 4, DM 4DL).
Место нанесения повсрителыюго клейма-наклейки приведено в приложении А настоящего описания типа.

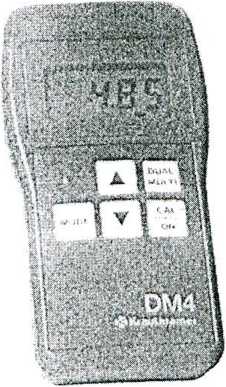

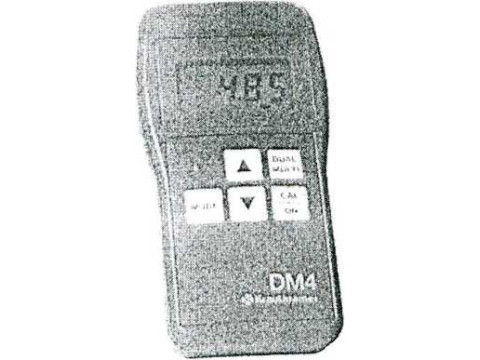

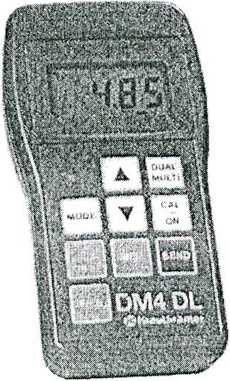

i Внешний вид толщиномеров приведен на рисунке 1.
Рис.1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
__Наименование характеристики Диапазон измерений толщины, мм |
Значение харакiерис i ики от 0.6 до 200 (в зависимости от преобразователя) |
|
Пределы допускаемой основной абсолютной погрешности измерения толщины (шероховатос ть не более Rz 40), мм |
±0.1 |
|
Пределы допускаемой дополнительной погрешности при измерении толщины объектов с шероховатостью рабочих поверхностей не более Rz 160 со стороны ввода ультразвука, мм |
±0,2 |
|
Пределы допускаемой дополнительной погрешности при измерении толщины объектов с шероховатостью рабочих поверхностей не более Rz320 со стороны, противоположной вводу ультразвука, мм |
±0,2 |
|
Пределы допускаемой дополнительной погрешности при измерении толщины объектов с цилиндрической поверхностью, мм |
±0,2 |
|
Пределы допускаемой абсолютной погрешности прг измерении непараллельных образцов, мм |
±0,3 |
|
Минимальный радиус кривизны объекта измерений, мм Цена единицы младшего разряда, мм |
10 0,01; 0,1 |
|
Рабочий диапазон скоростей ультразвука, м/с |
от 1000 до 9999 |
|
Рабочий диапазон температур. °C |
от минус 20 до плюс 50 |
|
Масса с элементами питания, г, не более |
255 |
|
Габаритные размеры, мм, не более |
150x77x33 |
|
Номинальное напряжение питания, В |
1,5 (две батареи типа АА) |
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак Утверждения тина наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
-толщиномер:
-преобразователи;
1 -руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "GE Inspection Technologies GmbH" (Германия).
ГОСТ 8.495-83 " Толщиномеры ультразвуковые контактные. Методы и средства поверки".
Заключение
Толщиномеры соответствуют технической документации фирмы "GE Inspection Technologies GmbH" (Германия).
1 Межповерочный интервал - не более 12 месяцев (для толщиномеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
