Толщиномеры ультразвуковые серии CORROSION GAGE
| Номер в ГРСИ РФ: | РБ 03 20 2565 05 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | "SONATEST PLС", Великобритания |
|
Описание типа РБ 03 20 2565 05 [2005-01-01]
rb-03-20-2565-05_2005-01-01.pdf
|
Скачать |
Толщиномеры ультразвуковые серии CORROSION GAGE (ALPHAGAGE, BETAGAGE) (далее - толщиномеры) предназначены для измерения толщины стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций при одностороннем доступе к ним.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 2565 05 |
| Наименование | Толщиномеры ультразвуковые серии CORROSION GAGE |
| Год регистрации | 2005 |
| Номер сертификата | 3423 |
| Дата регистрации | 2005-07-07 |
| Срок действия | 2010-06-30 |
| Получатель сертификата | фирма "SONATEST PLC", Великобритания (GB) |
Производитель / Заявитель
фирма "SONATEST PLC"
Адрес: Dickens Road, Old Wolverton, Milton Keynes, MK 12 5 QQ, United Kingdom
Контакты: +44(0)-1908-31-63-45 // +44(0)-1908-32-13-23
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится в соответствии с ГОСТ 8.495. |
Поверители
Скачать
|
Описание типа РБ 03 20 2565 05 [2005-01-01]
rb-03-20-2565-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры ультразвуковые серии CORROSION GAGE (ALPHAGAGE, BETAGAGE) (далее - толщиномеры) предназначены для измерения толщины стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций при одностороннем доступе к ним.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная и другие отрасли промышленности.
Описание
В основу работы толщиномеров положена способность ультразвуковых волн распространяться в контролируемых изделиях и отражаться от границ материалов.
Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется преобразователем в электрический сигнал и обрабатывается в электронном блоке. Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в дюймах или миллиметрах.
Толщиномеры состоят из электронного блока и комплекта сменных преобразователей.
Толщиномеры выпускаются в двух исполнениях, отличающихся конструктивным исполнением корпуса и способом вывода измерительной информации на ПЭВМ.
Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера.
Помимо цифрового представления измерительной информации, толщиномеры позволяют выводить на индикатор А-развертку, аналогичную ультразвуковым дефектоскопам. Это позволяет оператору визуально наблюдать излучаемые и принимаемые ультразвуковые импульсы, что дает возможность решать ряд дополнительных задач:
1) обеспечивать отстройку от помех, что позволяет производить измерения в сложных условиях, например при сильной степени коррозии объекта измерений;
2) проводить измерение толщины объекта через слой покрытия, например, защитной изоляции;
3) строить форму профиля объекта, например, для поиска локальных утонений.
Толщиномеры оснащены встроенной энергонезависимой памятью, позволяющей хранить результаты измерений и единовременные снимки А-развертки.
Толщиномеры могут одновременно с проведением измерений толщины дополнительно проводить допусковый контроль в соответствии с предварительно установленными критериями браковки. Информация о выходе измеряемой толщины за пределы допуска представляется в виде светодиодных и звуковых сигналов.
Толщиномеры имеют возможность передачи параметров настройки, результатов измерений, вспомогательных данных и разверток на ПЭВМ и обратно через интерфейс RS232 при помощи инфракрасного порта (исполнение ALPHAGAGE) или последовательного порта (исполнение BETAGAGE).

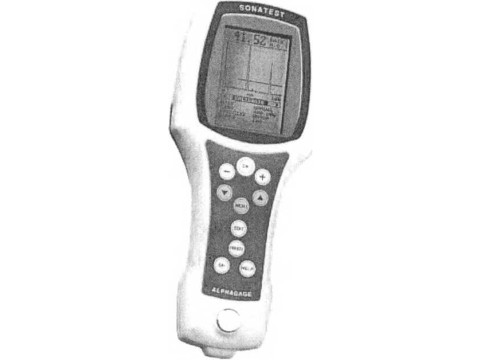

Внешний вид толщиномера приведен на рисунке 1.
Место нанесения государственного поверительного клейма-наклейки приведено в приложении А настоящего описания типа.

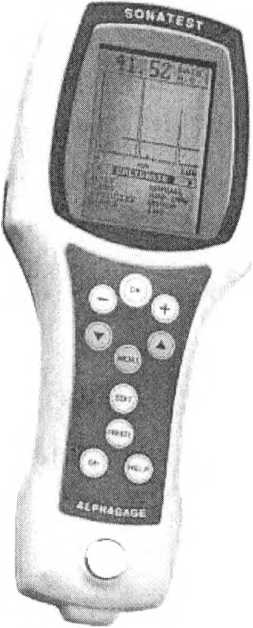

Рисунок 1- Внешний вид толщиномера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диапазон измерений, мм |
от 1 до 200 |
|
Пределы допускаемой основной абсолютной погрешности, мм |
±0,1 |
|
Цена единицы младшего разряда, мм |
0,01 |
|
Рабочий диапазон скоростей ультразвука, м/с |
От 1250 до 9999 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении объектов с шероховатостью рабочих поверхностей Rz 160 со стороны ввода ультразвука, мм |
±0,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении объектов с шероховатостью рабочих поверхностей Rz 320 со стороны, противоположной вводу ультразвука, мм |
±0,2 |
|
Минимальный радиус кривизны объекта измерений, мм |
10 |
|
Рабочий диапазон температур |
от минус 10 °C до плюс 60 °C |
|
Габаритные размеры, мм, не более |
63,5x165x31,5 |
|
Масса (с элементами питания), г, не более |
380 |
|
Номинальное напряжение питания, В |
1,5 (две батареи типа "АА") |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
|
Толщиномер |
1 шт; |
|
Пьезолектрические преобразователи |
в соответствии с заказом; |
|
Контактная жидкость |
1 бутылка; |
|
Зарядное устрйство |
1 шт; |
|
Упаковка |
1 шт; |
|
Руководство по эксплуатации |
1 шт. |
|
Программное обеспечение Betaview |
1 компакт-диск |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы - изготовителя "SONATEST PLC", (Великобритания).
ГОСТ 8.495 «ГСИ. Толщиномеры ультразвуковые контактные. Методы и средства поверки»
Заключение
Толщиномеры соответствует требованиям технической документации фирмы "SONATEST PLC", (Великобритания).
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93
тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
