Приборы для измерения метеорологической дальности видимости "Пеленг СФ-01" (далее - приборы) предназначены для непрерывного дистанционного измерения коэффициента пропускания слоя атмосферы (далее - КП) с автоматическим преобразованием измеренного значения в метеорологическую оптическую дальность (далее - МОД), регистрацией и отображением информации на внешних устройствах. Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 22 0868 19 |
| Наименование | Приборы для измерения метеорологической дальности видимости "Пеленг СФ-01" |
| Год регистрации | 2019 |
| Номер сертификата | 12593 |
| Дата регистрации | 2019-05-30 |
| Срок действия | 2024-05-30 |
| Получатель сертификата | ОАО "Пеленг", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Пеленг"
Адрес: ул. Макаенка, 25, 220114, г. Минск,
Контакты: (017) 389-11-00 / (017) 389-11-24 / E-mail: info@peleng.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 695-2006 (изменения №1-5). |
Поверители
Скачать
|
Описание типа РБ 03 22 0868 19 [2017-05-24]
rb-03-22-0868-19_2017-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 0868 19 [2009-12-18]
rb-03-22-0868-19_2009-12-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 0868 19 [2013-12-06]
rb-03-22-0868-19_2013-12-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 0868 19 [2019-11-12]
rb-03-22-0868-19_2019-11-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 22 0868 19 [2014-09-24]
rb-03-22-0868-19_2014-09-24.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения метеорологической дальности видимости "Пеленг СФ-01" (далее - приборы) предназначены для непрерывного дистанционного измерения коэффициента пропускания слоя атмосферы (далее - КП) с автоматическим преобразованием измеренного значения в метеорологическую оптическую дальность (далее - МОД), регистрацией и отображением информации на внешних устройствах. Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов.
Область применения - метеорология, климатология, авиация.
Описание
Принцип действия приборов основан на измерении коэффициента пропускания слоя атмосферы фиксированной длины (измерительной базы прибора) в направлении, близком к горизонтальному.
В качестве источника света применяется светодиод XPEBWT-L1, а в качестве приемника света фотодиод PIN - 6DPI.
Измерительная часть прибора состоит из блоков - излучателя и одного или двух приемников. В излучателе свет от источника света, расположенного в фокусе основного объектива, через защитное стекло параллельным пучком направляется на объектив приемника также через защитное стекло. В фокусе данного объектива расположен фотоприемник.
Фотоприемник совместно с электронной схемой преобразует световые импульсы в электрические сигналы, которые преобразуются в цифровую форму с помощью аналого-цифрового преобразователя. В каждом из блоков осуществляется внутреннее термостатирование электронных систем.
Для обеспечения широкого диапазона измерений МОД прибор может работать с двумя измерительными базами. В этом случае регистрация световых импульсов осуществляется с помощью двух приемников, расположенных на разных расстояниях от излучателя.
Управление работой прибора и расчет МОД производится ф^Шрщью микропроцессорной системы.
Прибор снабжен последовательным интерфейсом RS-232 ^ямад^стно^ работы с компьютером. V II
Прибор состоит из следующих основных блоков:
- излучателя;
- 1 или 2 приемников;
блока электроники для обработки результатов измерения и вычисления величин МОД;
блока сопряжения для сопряжения блока электроники с персональным компьютером (далее - ПК);
- блока защиты модема;
- ПК.
Внешний вид прибора приведен на рисунке 1.
Места пломбирования прибора и нанесения знака поверки указаны в приложении А.

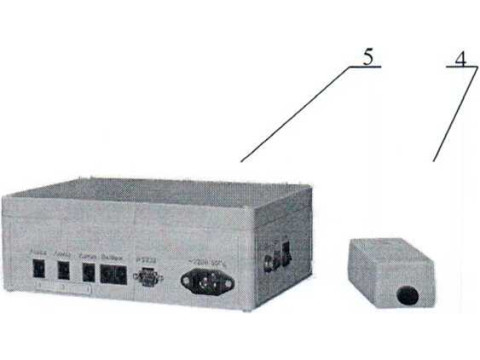

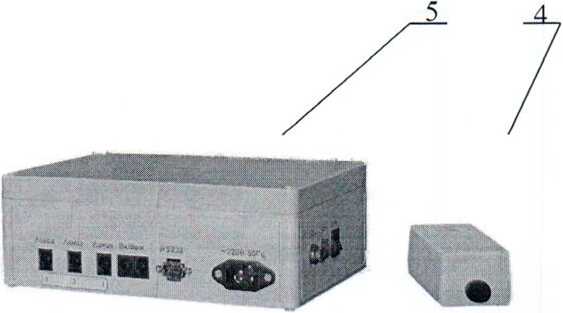

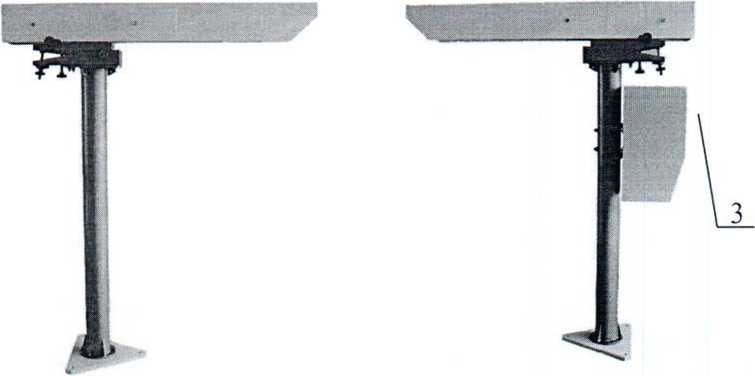

1 - приемник, установленный на колонке; 2 - излучатель, установленный на колонке; 3 - блок электроники, установленный на колонке; 4 - блок защиты модема; 5 - блок сопряжения 6435.08.02.000;
Рисунок 1 - Внешний вид прибора
Влияние программного обеспечения (далее - ПО) учтено при нермтфовании метрологических характеристик приборов. Идентификационньи^д^йж^ ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение прибора |
Наименование внешнего ПО |
Номер версии ПО |
|
Пеленг СФ-01 |
Peleng Meteo |
2.5.1.2 |
|
Примечание- Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 Количество измерительных баз |
1 или 2 |
|
2 Длина измерительных баз, м |
100 (25, 50, 200) |
|
3 Диапазон измерений коэффициента пропускания светового потока в слое атмосферы с разрешающей способностью 0,001 |
от 0,01 до 0,98 |
|
4 Пределы допускаемой абсолютной погрешности прибора при измерении коэффициента пропускания светового потока в слое атмосферы |
±0,01 |
|
5 Диапазон показаний МОД, в зависимости от длины применяемой измерительной базы, м |
от 10 до 29807 |
|
6 Диапазон измерений МОД, м |
от 20 до 10000 |
|
7 Пределы допускаемой относительной погрешности прибора при измерении МОД, %: - в диапазоне от 20 до 250 м включительно - в диапазоне от 250 до 3000 м включительно - в диапазоне от 3000 до 6000 м включительно - в диапазоне от 6000 до 10000 м включительно |
±15 ±10 ±20 ±35 |
|
8 Выходной интерфейс |
RS-232, модем |
|
9 Период обновления данных, с, не более |
5 |
|
10 Время установления рабочего режима, минут, не более |
10 |
|
11 Диапазон напряжений питания от однофазной сети переменного тока с частотой (50±1) Гц, В |
от 207 до 253 |
|
12 Потребляемая мощность, В-A, не более |
75 |
|
13 Габаритные размеры, мм, не более: - блок электроники с кожухом - блок сопряжения - блок защиты модема - излучатель с колонкой - приемник с колонкой |
470x250x386 115x262x188 33x88x45 1640x1206x375 1640x1206x375 |
|
14 Масса, кг, не более: -электроники с кожухом -блока сопряжения 6435.08.02.000 -блок защиты модема -излучателя с колонкой -приемника с колонкой |
15,0 1,0 0,07 53,0 53,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
15 Рабочие условия эксплуатации излучателя, приемника и блока электроники с колонками: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха при температуре плюс 25 °C,% - диапазон атмосферного давления, кПа |
от минус 50 до плюс 50 до 98 от 60 до 108 |
|
16 Рабочие условия эксплуатации блока сопряжения, блока защиты модема: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха при плюс 25 °C, % - диапазон атмосферного давления, кПа |
от плюс 5 до плюс 40 до 80 от 84 до 106,7 |
|
17 Степень защиты оболочки по ГОСТ 14254-2015 |
IP 53 |
|
18 Средняя наработка на отказ, ч, не менее |
8000 |
Знак утверждения типа
Знак утверждения типа наносится на табличку прибора фотохимическим методом и руководство по эксплуатации типографским способом.
Комплектность
ТУ РБ 07526946.132-99 Прибор для измерения метеорологической
дальности видимости «Пеленг СФ-01».
МРБ МП.695-2006 Прибор для измерения метеорологича видимости «Пеленг СФ-01». Методика поверки. /'
►и дальности
[Государе таенный peecrol
Комплект поставки прибора указана в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Излучатель |
1 шт. |
|
Приемник |
1* или 2*шт. |
|
Колонка |
2* или 3*шт. |
|
Блок электроники |
1 шт. |
|
Блок сопряжения 6435.08.02.000 |
1*шт. |
|
Блок защиты модема |
1 шт. |
|
Комплект монтажных частей |
1 шт. |
|
Комплект кабелей |
1* шт. |
|
Комплект ЗИП |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Формуляр |
1 экз. |
|
Методика поверки МРБ МП.695-2006 |
1 экз. |
|
* - Поставляется по согласованию с заказчиком | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Заключение
Приборы для измерения метеорологической дальности видимости «Пеленг СФ-01» соответствуют требованиям технических условий ТУ РБ 07526946.132-99, требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации соответствия: №ТС BY/112 11.01. ТР004 003 19651, декларация действительна по 24.10.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 1.0025
