Контроллеры программируемые SIMATIC

Назначение

Контроллеры программируемые SIMATIC (далее - контроллеры) предназначены для измерения и дальнейшего преобразования нормированных сигналов, создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.

Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.

Описание

Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока, активного сопротивления первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровым преобразованием и передачей измерительной информации.

Контроллеры имеют широкий спектр базовых модулей и модулей расширения, позволяющих конфигурировать систему в соответствии с требованиями потребителя.

В зависимости от области применения и функциональных возможностей выпускают 11 модификаций контроллеров, отличающихся друг от друга количеством измерительных каналов, производительностью и габаритными размерами, степенью защиты от воздействий окружающей среды, быстродействием.

Контроллеры представлены следующими модификациями: логические модули SIMATIC LOGOI, миниконтроллеры SIMATIC S7-300/ET200M, микроконтроллеры SIMATIC S7-1200; контроллеры для решения задач среднего и высшего уровнэ ^деж-ности SIMATIC S7-400, S7-1500 (F) (R/H) /ЕТ200МР, распределенная перифериях SIMATIC ET200S, ET200SP (НА), ET200iSP, ET200Pro, ET200EcoPN, ET200ALC J®/

Модули контроллеров обеспечивают измерения сигналов напряжения постОян-л и ного тока в диапазонах от минус 50 до плюс 50 мВ, от минус 80 до плюс 80 мВ, от минус 250 до плюс 250 мВ, от минус 500 до плюс 500 мВ, от 0 до 5 В, от 0 до 10 В, от минус 1 до плюс 1 В, от минус 1,25 до плюс 1,25 В, от минус 2,5 до плюс 2,5, от минус 5 до плюс В, от минус 10 до плюс 10 В, от 1 до 5 В; силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА, от минус 20 до плюс 20 мА; сопротивления от 0 до 150 Ом, от 0 до 300 Ом, от 0 до 600 Ом, от 0 до 6000 Ом; измерение нормированных сигналов от термопар и термопреобразователей сопротивления различных градуировок, а так же для преобразования двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока в диапазонах от 0 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В, от 1 до 5 В,от 0 до 20 мА, от 4 до 20 мА, от минус 20 до плюс 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых, дискретных и цифровых сигналов.

В состав контроллеров входят следующие модули:

аналоговые модули входов/выходов - для преобразования сигналов тока, напряжения или для измерений температуры, а также для температурного контроля с помощью устройства для прямого подключения преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;

коммуникационные модули - модули с интерфейсом RS-232/RS-422/RS-485 для подключения к различным периферийным устройствам, компьютерам и контроллерам, сетевые модули для сетей Profibus DP, AS-I, Ethernet, PROFINET;

дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/ транзисторы);

Программное обеспечение, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Версии ПО указаны в Приложении А.

Место нанесения знака поверки приведено в приложении к описанию типа. Внешний вид контроллеров представлен на рисунке 1.

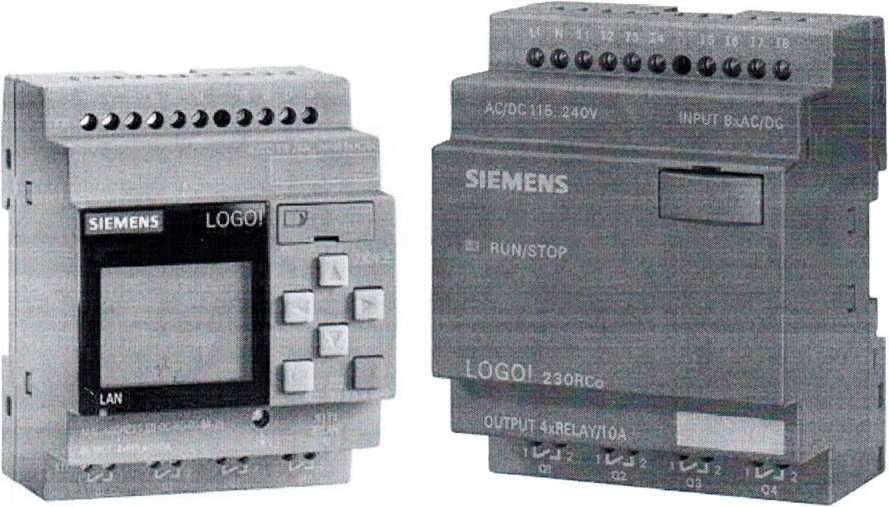

SIMATIC LOGO!

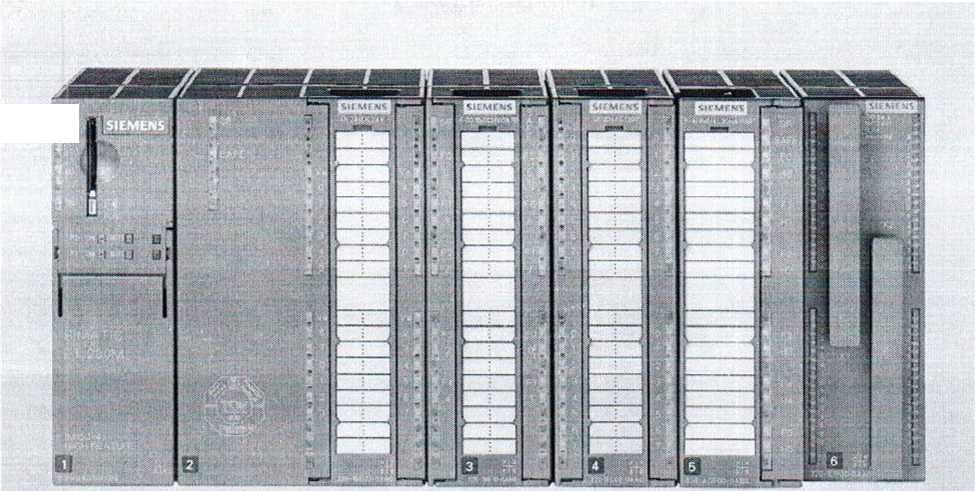

SIMATIC S7-300/ET200M

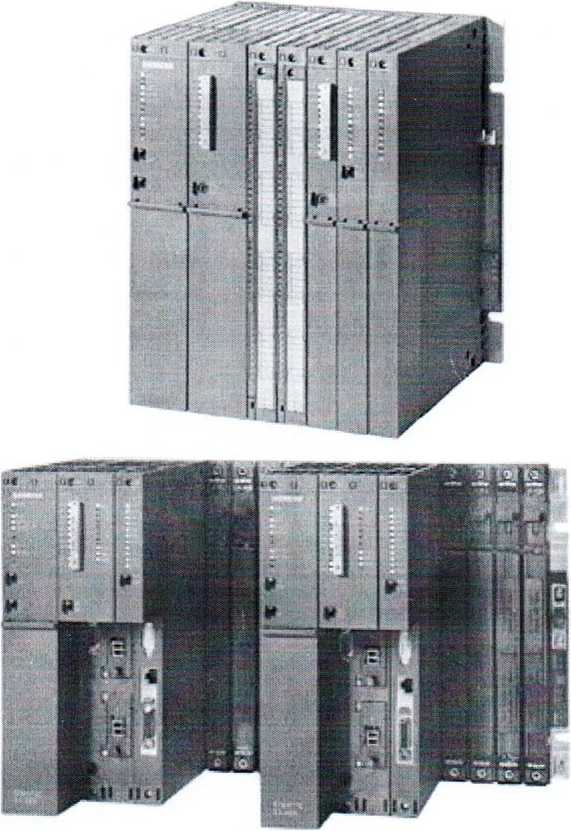

SIMATIC S7-400/ S7-400H/ S7-400FZFH/PCS7

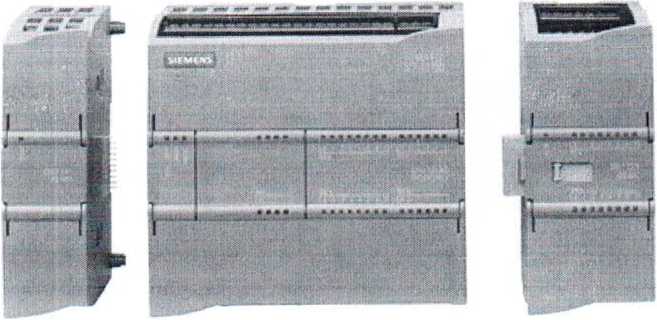

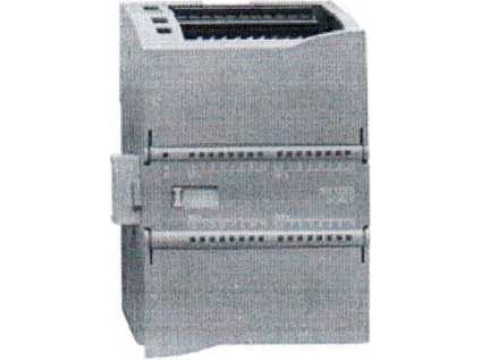

SIMATIC S7-1200 (F)

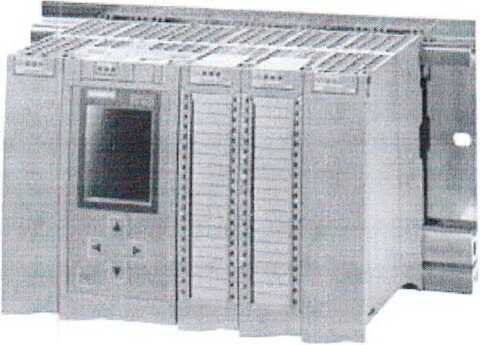

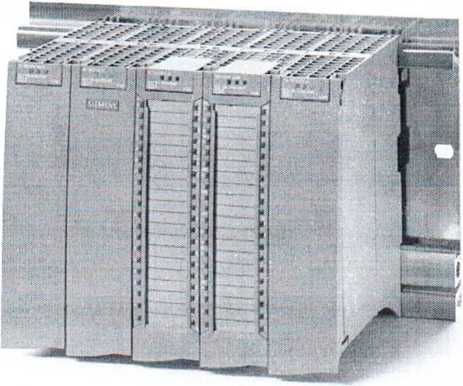

SIMATIC S7-1500 (F)/ ET200MP

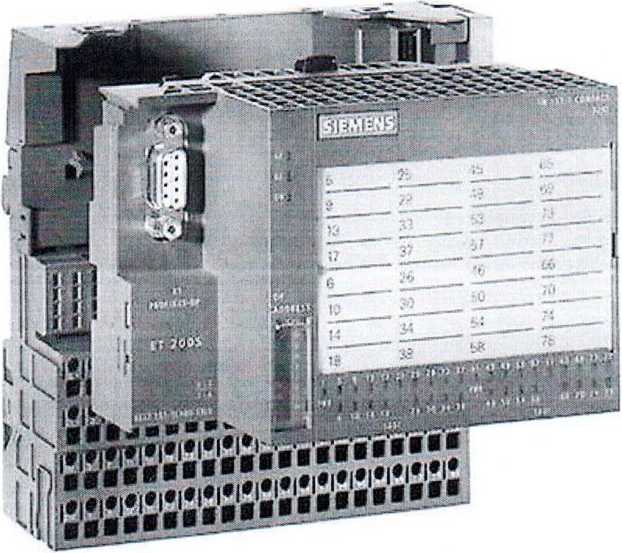

SIMATIC ET200S

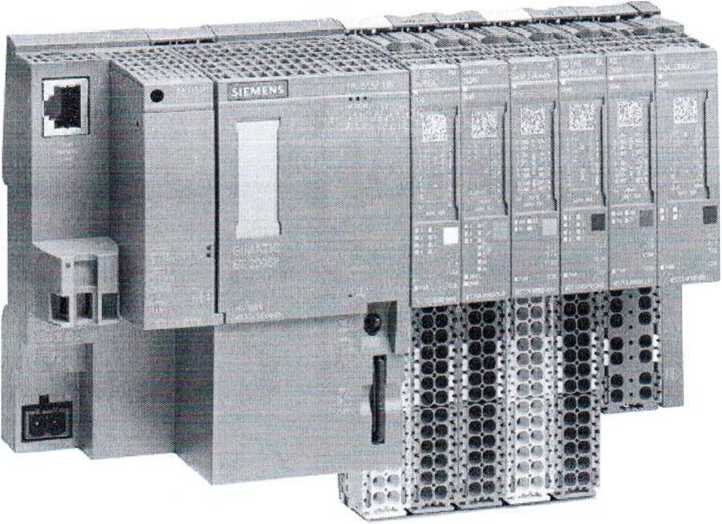

SIMATIC ET200SP

Рисунок 1. Внешний вид контроллеров программируемых SIMATIC

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические характеристики измерительных модулей представлены в таблицах 1-31 приложения А.

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.

Комплектность

Комплект поставки в соответствии с документацией фирмы "Siemens AG" (Германия). и согласованной с заказчиком спецификацией.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Siemens AG" (Германия).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".

СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".

МРБ МП.867-2019 "Контроллеры программируемые SIMATIC и SIPLUS"

Заключение

Контроллеры программируемые SIMATIC соответствуют технической документации фирмы "Siemens AG" (Германия), ГОСТ 12997-84, ТРТС 004/2011 ,ТР ТС 020/2011 (сертификат соответствия № RU С-ОЕ.МЛ66.В.01906, выданный ООО «Серт и Ко», действителен по 01.09.2019);

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93

Тел. (+37517) 334-98-13.

Аттестат аккредитации № BY/112 1.0025.
