Устройства измерительные ЦП8506
| Номер в ГРСИ РФ: | РБ 03 13 1961 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «МНПП «Электроприбор», г. Витебск |
|
Описание типа РБ 03 13 1961 19 [2012-12-27]
rb-03-13-1961-19_2012-12-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1961 19 [2019-10-24]
rb-03-13-1961-19_2019-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1961 19 [2014-11-06]
rb-03-13-1961-19_2014-11-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1961 19 [2008-02-27]
rb-03-13-1961-19_2008-02-27.pdf
|
Скачать |
Устройства измерительные ЦП мерения активной и/или реактивно измеряемых значений на цифровс вые сигналы постоянного тока и bi информации в автоматизирован^ трехфазной трехпроводной сети.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1961 19 |
| Наименование | Устройства измерительные ЦП8506 |
| Год регистрации | 2019 |
| Номер сертификата | 12598 |
| Дата регистрации | 2019-05-30 |
| Срок действия | 2024-05-30 |
| Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: 210015, г. Витебск, ул. Зеньковой, 1.
Контакты: тел./факс (0212) 67-28-16 // electropribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МП.ВТ.071-2003 (изменения №1-8). |
Поверители
Скачать
|
Описание типа РБ 03 13 1961 19 [2012-12-27]
rb-03-13-1961-19_2012-12-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1961 19 [2019-10-24]
rb-03-13-1961-19_2019-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1961 19 [2014-11-06]
rb-03-13-1961-19_2014-11-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1961 19 [2008-02-27]
rb-03-13-1961-19_2008-02-27.pdf
|
Скачать |
Описание типа
Назначение
Устройства измерительные ЦП мерения активной и/или реактивно измеряемых значений на цифровс вые сигналы постоянного тока и bi информации в автоматизирован^ трехфазной трехпроводной сети.
Модификации ЦП8506/1 - ЦП8 измерения активной мощности тре
Модификации ЦП8506/9 - ЦП8 измерения реактивной мощности тр
Модификации ЦП8506/33 - ЦП реактивной мощности в трехфазно
Модификации ЦП8506/41 - ЦП реактивной мощности в трехфазно
Модификации ЦП8506/49 - ЦП реактивной мощности в однофазнс
ОБЛАСТЬ ПРИМЕНЕНИЯ
Устройства могут применяться установок энергообъектов различи
6.006-2003, ГОСТ 12997-84, комплекту документа-ктроприбор", г. Витебск, Республика Беларусь.
8506 (далее - устройства), предназначены для из-й мощности цепей переменного тока, отображения м табло, преобразования их в выходные аналого-=1ходной сигнал интерфейса RS-485, для передачи /ю систему сбора данных или на монитор ПЭВМ
506/8, ЦП8506/17 - ЦП8506/24 предназначены для кфазных трехпроводных цепей переменного тока.
506/16, ЦП8506/25 - ЦП8506/32 предназначены для ехфазных трехпроводных цепей переменного тока. 8506/40 предназначены для измерения активной и й трехпроводной сети.
8506/48 предназначены для измерения активной и й четырехпроводной сети.
8506/56 предназначены для измерения активной и й сети.
для контроля электрических параметров систем и ых отраслей промышленности.
лист 1 из 12
Описание
Принцип действия устройств основан на преобразовании входных аналоговых сигналов в цифровой код. Далее вычисление производится в цифровой форме.
Каждая четная модификация устройств имеет встроенный интерфейс RS-485 и обеспечивает передачу информации в цифровом коде.
Отображение измеренных величин на цифровом табло проводится в единицах измеряемой величины, поступающей непосредственно на вход устройства, или в единицах измеряемой величины, поступающей на вход трансформаторов тока и напряжения с учетом коэффициентов трансформации, в ваттах, киловаттах, мегаваттах, варах, киловарах, мегаварах, в зависимости от модификации.
Функция преобразования устройств имеет следующий вид:
а) для трехфазной трехпроводной сети
N-1
1 'V .
Р ~N , ^Ak ’ UADk ■+■ ick ' UCDk) »'
k = 0
N-1
1 1 V”1
Q ~ ‘ / [(2iAk + i^) ■ uBCk + (2ick + i^k) ■ uABk],
* k=O
где P - активная мощность устройств, W;
Q - реактивная мощность устройств, var;
|дк, 1ви, ick- мгновенное значение тока фаз А, В, С;
идвк, ивск, илек, исвк- мгновенное значение линейных напряжений, V; N - количество выборок за период измерений, к - номер выборки.
б) для трехфазной четырехпроводной сети
1 N-1
Р = К-рт ■ Ктн • — • (iAk ■ uAk + iBk- uBk + ick • uck) ;
u=o
N-1
Q = Ктг • Кта 4' £[(ивк - Uck) • iAk + (Uq. - UAk) • uBk + (UAk - UBk) • iaJ , k=a
где P - активная мощность устройств, W;
Q - реактивная мощность устройств, var;
«Ак, iBk, ick - мгновенное значение тока фаз А, В, С;
идк, ивк, Uck - мгновенное значение фазных напряжений, V; N - количество выборок за период измерений, к - номер выборки.
б) для однофазной двухпроводной сети
2ф - и4 • 1ф ;
Рф — КТГ ■ Ктн
иФк;
где Бф - полная мощность устройств, V A; Рф- активная мощность устройств, W; Оф - реактивная мощность устройств, var.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка крепится к корпусу при помощи защелок. Крышка имеет прозрачную панель, через которую видны одно (два) цифровых табло для отображения значения (значений) измеряемых сигналов. На тыльной стороне корпуса устройств находятся таблички со схемой подключения и техническими характеристиками устройств.
Устройства предназначены для установки на щитах и панелях.
Фотографии общего вида устройств приведены на рисунках 1 - 3.
Схема указания мест расположения клейм-наклеек отдела технического контроля (далее - ОТК) и знака поверки средств измерений (далее - Знак поверки) на устройствах для защиты от несанкционированного доступа приведена на рисунке А.1 (приложение А).
Рисунок 1

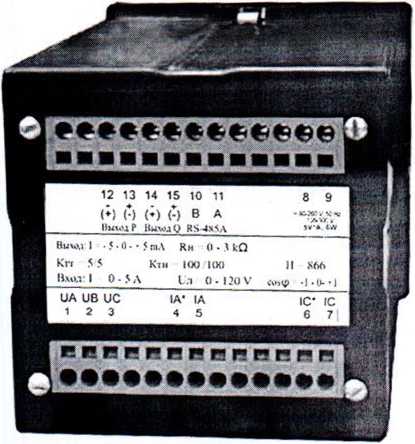

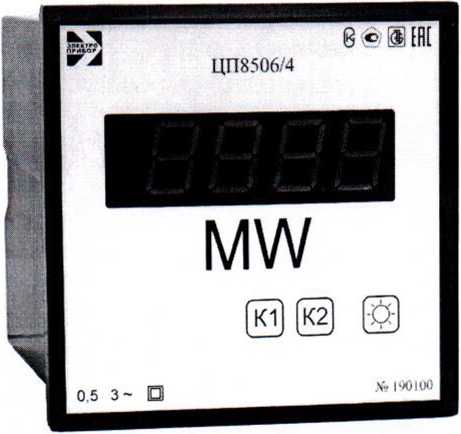

Фотография общего вида устройств ЦП8506/1 - ЦП8506/8, ЦП8506/17 - ЦП8506/24 лист 3 из 12
Рисунок 2

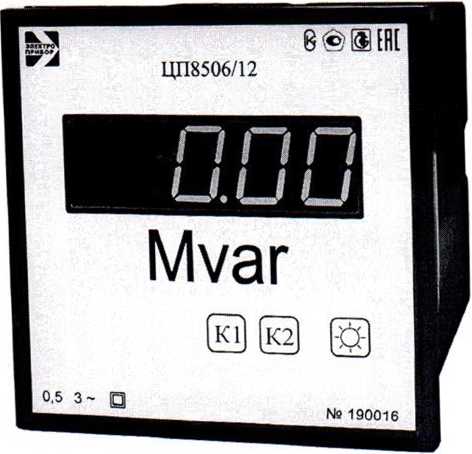

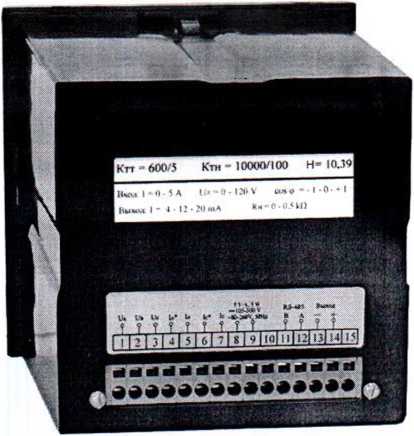

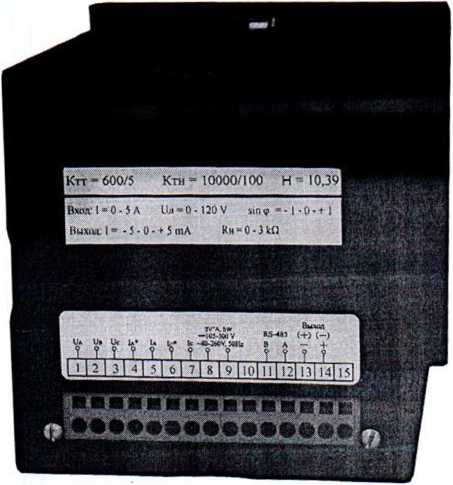

Фотография общего вида устройств ЦП8506/9 - ЦП8506/16, ЦП8506/25 - ЦП8506/32
Рисунок 3

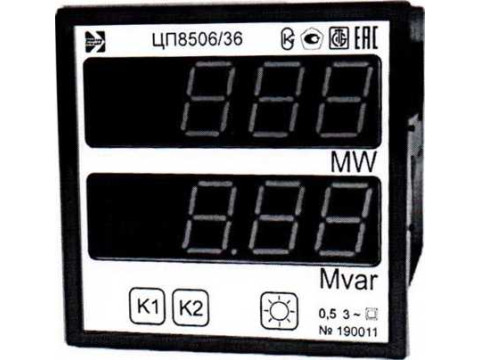

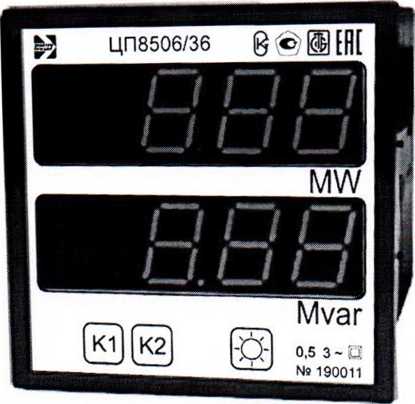

Фотография общего вида ЦП8506/33 - ЦП8506/56
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений входного сигнала, диапазон показаний цифрового табло и диапазон изменений выходного аналогового сигнала в зависимости от модификации устройств соответствуют значениям, приведенным в таблице 1 и таблице 2.
Диапазон изменений частоты входного (измеряемого) сигнала устройств от 45 до 55 Гц.
Таблица 1
|
Модификация устройства |
Диапазон изме |
рений входного сигнала |
Диапазон |
Интерфейс RS-4851’ | |||
|
ток, А |
напряжение линейное, V {схема подключения} |
коэффициент мощности, cos <р (sin ф); [cos ф, sin ф] |
мощность, W (var); [W, var] |
показаний цифрового табло |
изменений выходного аналогового сигнала, тА4) | ||
|
ЦП8506/1 |
0-1 или 0-0,5 |
0 - 100 - 1202’ 0 - 380 - 4562) 0 - 400 - 4802) {трехпроводная трехфазная} |
от-1 до +1 |
от-173,2 до+173,2; от -658,2 до +658,2; от-692,8 до +692,8; от -86,6 до +86,6; от -329,1 от -329,1; от -346,4 от -346,4 |
от -Н до +Н3) |
от -5 до +5; 0-2,5-5; 4-12-20 |
нет |
|
ЦП8506/2 |
да | ||||||
|
ЦП8506/3 |
0-5 или 0-2,5 |
от -866 до +866; от -3291 до +3291; от -3464 до +3464; от -433 до +433; от-1645,5 до+1645,5; от-1732 до+1732 |
нет | ||||
|
ЦП8506/4 |
Да | ||||||
|
ЦП8506/5 |
0-1 или 0-0,5 |
0-1 |
0-173,2; 0-658,2; 0-692,8 0 - 86,6; 0-329,1; 0 - 346,4 |
0-Н3) |
0-5; 4-20 |
нет | |
|
ЦП8506/6 |
да | ||||||
|
ЦП8506/7 |
0-5 или 0-2,5 |
0 - 866; 0-3291; 0 - 3464; 0-433; 0- 1645,5; 0-1732 |
нет | ||||
|
ЦП8506/8 |
да | ||||||
|
ЦП8506/9 |
0-1 или 0-0,5 |
(от-1 до +1) |
(от-173,2 до+173,2); (от-658,2 до+658,2); (от-692,8 до+692,8); (от -86,6 до +86,6); (от-329,1 до+329,1); (от -346,4 до +346,4) |
от-Н ДО +Н3) |
от -5 до +5; 0-2,5-5; 4-12-20 |
нет | |
|
ЦП8506/10 |
да | ||||||
|
ЦП8506/11 |
0-5 или 0-2,5 |
(от -866 до +866); (от-3291 до+3291); (от-3464 до+3464); (от -433 до +433); (ст-1645,5 до+1645,5); (от-1732 до+1732) |
нет | ||||
|
ЦП8506/12 |
да | ||||||
|
ЦП8506/13 |
0-1 или 0-0,5 |
(0-1) |
(0-173,2); (0-658,2); (0-692,8); (0-86,6); (0-329,1); (0 - 346,4) |
0-Н3) |
0-5; 4-20 // / |
нет | |
|
ЦП8506/14 |
да | ||||||
|
Модификация устройства |
Диапазон измерений входного сигнала |
Диапазон |
Интерфейс RS-4851’ | ||||
|
ток, А |
напряжение линейное, V {схема подключения} |
коэффициент мощности, cos ip (sin ф); [cos ф, sin ф] |
мощность, W (var); [W, var] |
показаний цифрового табло |
изменений выходного аналогового сигнала, mA4’ | ||
|
ЦП8506/15 ЦП8506/16 |
0-5 или 0-2,5 |
0 - 100 - 1202’ 0 - 380 - 4562) 0 - 400 - 4802’ {трехпроводная трехфазная} |
(0-1) |
(0 - 866); (0- 3291); (0 - 3464); (0-433); (0- 1645,5); (0- 1732) |
0-Н3) |
0-5; 4-20 |
нет Да |
|
ЦП8506/17 ЦП8506/18 |
0-1 или 0-0,5 |
80 - 100- 1202’ {трехпроводная трехфазная} |
от-1 до +1 |
от-173,2 до+173,2; от -86,6 до +86,6 |
от-Н ДО +Н3) |
от -5 до +5; 0-2,5-5; 4-12-20 |
нет да |
|
ЦП8506/19 ЦП8506/20 |
0-5 или 0-2,5 |
от -866 до +866; от -433 до +433 |
нет да | ||||
|
ЦП8506/21 |
0-1 или 0-0,5 |
0-1 |
0-173,2 |
0-Н3) |
0-5; 4-20 |
нет | |
|
ЦП8506/22 |
0-86,6 |
да | |||||
|
ЦП8506/23 |
0-5 или 0-2,5 |
0-866 |
нет | ||||
|
ЦП8506/24 |
0-433 |
да | |||||
|
ЦП8506/25 |
0-1 или 0-0,5 |
(от-1 до +1) |
(от-173,2 до+173,2) |
от-Н до +Н3) |
от -5 до +5; 0-2,5-5; 4-12-20 |
нет | |
|
ЦП8506/26 |
(от -86,6 до +86,6) |
да | |||||
|
ЦП8506/27 |
0-5 или 0-2,5 |
(от -866 до +866) |
нет | ||||
|
ЦП8506/28 |
(от -433 до +433) |
Да | |||||
|
ЦП8506/29 |
0 - 1 или 0-0,5 |
(0-1) |
(0-173,2) (0 - 86,6) |
0-Н3) |
0-5; 4-20 |
нет | |
|
ЦП8506/30 |
0-5 или 0-2,5 |
да | |||||
|
ЦП8506/31 |
0-1 или 0-0,5 |
(0 - 866) (0-433) |
нет | ||||
|
ЦП8506/32 |
0-5 или 0-2,5 |
да | |||||
|
ЦП8506/33 ЦП8506/34 |
0-1 или 0-0,5 |
0 - 100 - 1202’ 0 - 380 - 4562’ 0 - 400 - 4802’ {трехпроводная трехфазная} |
[от-1 до+1] |
[от-173,2 до+173,2]; [от-658,2 до+658,2]; [от-692,8 до+692,8]; [от -86,6 до +86,6]; [от-329,1 до+329,1]; [от -346,4 до +346,4] |
от-Н до +Н3) |
от -5 до +5; 0-2,5-5; 4-12-20 |
нет да |
|
ЦП8506/35 |
0-5 или 0-2,5 |
[от -866 до +866]; [от-3291 до+3291]; [от-3464 до+3464]; [от -433 до +433]; [ог-1645,5до+1645,5]; [от-1732 до+1732] |
нет | ||||
|
ЦП8506/36 |
да | ||||||
|
Модификация устройства |
Диапазон изме |
рений входного сигнала |
Диапазон |
Интерфейс RS-4851) | |||
|
ток, А |
напряжение линейное, V {схема подключения} |
коэффициент мощности, cos q> (sin ф); [COS ф, sin ф] |
мощность, W (var); [W, var] |
показаний цифрового табло |
изменений выходного аналогового сигнала, гпА4) | ||
|
ЦП8506/37 |
0-1 или 0-0,5 |
0 - 100 - 1202) 0 - 380 - 4562’ 0 - 400 - 4802) {трехпроводная трехфазная} |
[0-1] |
[0-173,2]; [0-658,2]; [0-692,8]; [0 - 86,6]; [0-329,1]; [0 -346,4] |
0-Н3> |
0-5; 4-20 |
нет |
|
ЦП8506/38 |
да | ||||||
|
ЦП8506/39 |
0-5 или 0-2,5 |
[0 - 866]; [0-3291]; [0 - 3464]; [0-433]; [0- 1645,5]; [0- 1732] |
нет | ||||
|
ЦП8506/40 |
да | ||||||
|
ЦП8506/41 |
0-1 или 0-0,5 |
0 - 100 - 1202’ 0 - 380 - 4562) 0 - 400 - 4802) {четырехпроводная трехфазная} |
[от -1 до +1] |
[от-173,2 до+173,2]; [от-658,2 до+658,2]; [от-692,8 до+692,8]; [от -86,6 до +86,6]; [от-329,1 до+329,1]; [от-346,4 до+346,4] |
от -Н до +Н3) |
от -5 до +5; 0-2,5-5; 4 -12-20 |
нет |
|
ЦП8506/42 |
да | ||||||
|
ЦП8506/43 |
0-5 или 0-2,5 |
[от -866 до +866]; [от-3291 до+3291]; [от-3464 до+3464]; [от -433 до +433]; [от-1645,5 до+1645,5]; [от-1732 до+1732] |
нет | ||||
|
ЦП8506/44 |
да | ||||||
|
ЦП8506/45 |
0-1 или 0-0,5 |
[0-1] |
[0 -173,2]; [0-658,2]; [0-692,8]; [0 - 86,6]; [0 - 329,1]; [0 -346,4] |
0-Н3) |
0-5; 4-20 |
нет | |
|
ЦП8506/46 |
да | ||||||
|
ЦП8506/47 |
0-5 или 0-2,5 |
[0 - 866]; [0-3291]; [0 - 3464]; [0 - 433]; [0- 1645,5]; [0- 1732] |
нет | ||||
|
ЦП8506/48 |
да | ||||||
’’ Устройства имеют интерфейс RS-485, по заказу могут быть изготовлены с дополнительным ин-терфейсом RS-485_2.
2> Значение 120 V, 456 V или 480 V соответствует перегрузочному значению напряжения входного сигнала, при котором нормируется дополнительная погрешность устройств.
3) Нормирующее значение показаний цифрового табло Н, соответствует величине активной, реактивной, либо активной и реактивной мощности трехфазной сети до измерительных трансформаторов при номинальном токе, напряжении, коэффициенте мощности и симметричной трехфазной системе токов и напряжений.
4) Каждая модификация устройств изготавливается на один из диапазонов изменений выходного аналогового сигнала (графа 7), который указывается при заказе.
Примечание - Числовые значения, указанные в круглых скобках относятся к реактивной мощности, а в квадратных скобках - к активной и реактивной мощности.
Описание типа средства измерений
Таблица 2_________
|
Модификация устройства |
Диапазон измерений входного сигнала |
Диапазон |
Интерфейс RS-4851’ | ||||
|
ток, А |
напряжение фазное, V {схема подключения} |
коэффициент мощности, cos <р (sin ф); [cos ф, sin ф] |
мощность, W (var); [W, van] |
показаний цифрового табло |
изменений выходного аналогового сигнала, mA4* | ||
|
ЦП8506/49 |
0-1 или 0-0,5 |
0 - 230 - 2762> {однофазная} |
[от —1 до +1] |
[от -230 до +230]; [от -115 до +11 5] |
от-Н до +Н3) |
от -5 до +5; 0-2,5-5; 4-12-20 |
нет |
|
ЦП8506/50 |
да | ||||||
|
ЦП8506/51 |
0-5 или 0-2,5 |
[от-1150 до+1150]; [от -575 до +575] |
нет | ||||
|
ЦП8506/52 |
да | ||||||
|
ЦП8506/53 |
0-1 или 0-0,5 |
[0-1] |
[0 - 230]; [0-115] |
0-Н3> |
0-5; 4-20 |
нет | |
|
ЦП8506/54 |
да | ||||||
|
ЦП8506/55 |
0-5 или 0-2,5 |
[0-1150]; [0 - 575] |
нет | ||||
|
ЦП8506/56 |
да | ||||||
|
1J Устройства имеющие интерфейс RS-485, по заказу могут быть изготовлены с дополнительным интерфейсом RS-485_2. 2) Значение 276 V соответствует перегрузочному значению напряжения входного сигнала, при котором нормируется дополнительная погрешность устройств. 3) Нормирующее значение показаний цифрового табло Н, соответствует величине активной, реактивной, либо активной и реактивной мощности однофазной сети до измерительных трансформаторов при номинальном токе, напряжении, коэффициенте мощности. 4) Каждая модификация устройств изготавливается на один из диапазонов изменений выходного аналогового сигнала (графа 7), который указывается при заказе. Примечание - Числовые значения, указанные в квадратных скобках относятся к активной и реактивной мощности. | |||||||
Номинальное значение входного сигнала (напряжения, тока, коэффициента мощности, мощности), нормирующее значение показаний цифрового табло и выходного аналогового сигнала в зависимости от модификации устройств соответствуют значениям, приведенным в таблице 3.
Таблица 3
|
Модификация устройства |
Номинальное значение входного сигнала |
Нормирующее значение | ||||
|
ток, А |
напряжение, V |
коэффициент мощности cos ф (sin ф); [cos ф, sin ф] |
мощность, W (var); [W, var] |
показаний цифрового табло |
выходного аналогового сигнала, мА | |
|
ЦП8506/1, ЦП8506/2, ЦП8506/5, ЦП8506/6, ЦП8506/17, ЦП8506/18, ЦП8506/21, ЦП8506/22 |
1; 0,5 |
100; 380; 400 |
1 |
173,2; 658,2; 692,8; 86,6; 329,1; 346,4 |
Н |
5; 20 |
|
ЦП8506/3, ЦП8506/4, ЦП8506/7, ЦП8506/8, ЦП8506/19, ЦП8506/20, ЦП8506/23, ЦП8506/24 |
5; 2,5 |
866; 3291; 3464; 433; 1645,5; 1732 | ||||
|
ЦП8506/9, ЦП8506/10, ЦП8506/13, ЦП8506/14, ЦП8506/25, ЦП8506/26, ЦП8506/29, ЦП8506/30 |
1; 0,5 |
(1) |
(173,2); (658,2); (692,8); (86,6); (329,1); (346,4) | |||
|
ЦП8506/11, ЦП8506/12, ЦП8506/15, ЦП8506/16, ЦП8506/27, ЦП8506/28, ЦП8506/31, ЦП8506/32 |
5; 2,5 |
(866); (3291); (3464); (433); (1645,5); (1732) | ||||
|
Модификация устройства |
Номинальное значение входного сигнала |
Нормируюи |
ее значение | |||
|
ток, А |
напряжение, V |
коэффициент мощности cos ip (sin ф); [cos ф, sin ф] |
мощность, W (var); [W, var] |
показаний цифрового табло |
выходного аналогового сигнала, мА | |
|
ЦП8506/33, ЦП8506/34, ЦП8506/37, ЦП8506/38 ЦП8506/41, ЦП8506/42, ЦП8506/45, ЦП8506/46 |
1; 0,5 |
[1] |
[173,2]; [658,2]; [692,8]; [86,6]; [329,1]; [346,4] | |||
|
ЦП8506/35, ЦП8506/36, ЦП8506/39, ЦП8506/40, ЦП8506/43, ЦП8506/44, ЦП8506/47, ЦП8506/48 |
5; 2,5 |
[866]; [3291]; [3464]; [433]; [1645,5]; [1732] | ||||
|
ЦП8506/49, ЦП8506/50, ЦП8506/53, ЦП8506/54 |
1; 0,5 |
230 |
[1] |
[230]; [115] | ||
|
ЦП8506/51, ЦП8506/52, ЦП8506/55, ЦП8506/56 |
5; 2,5 |
[1150]; [575] | ||||
Примечание - Числовые значения, указанные в круглых скобках относятся к реактивной мощ-ности, а в квадратных скобках - к активной и реактивной мощности.
Входное сопротивление устройств:
а) для каждой последовательной цепи, Q.................................. не более 0,02
б) для параллельной цепи
(ЦП8506/1 - ЦП8506/16, ЦП8506/33 - ЦП8506/56), Q................ не менее 3-104
Класс точности устройств........................................................ 0,5
Пределы допускаемой основной приведенной погрешности устройств в процентах от нормирующего значения выходного аналогового сигнала и показаний цифрового табло................................. ± 0,5 %
Пределы допускаемых дополнительных приведенных погрешностей устройств:
а) при изменении температуры окружающего воздуха от (20 ± 2) °C
до минус 40 °C и плюс 55 °C, на каждые 10 °C................................. ± 0,4 %
б) при воздействии относительной влажности до (95 ± 3) % при
температуре 35 °C...................................................................... ±1,0%
в) при влиянии внешнего однородного магнитного поля перемен
ного тока, с магнитной индукцией 0,5 тТ....................................... ± 0,5 %
г) при изменении коэффициента мощности.................................± 0,5 %
д) при изменении напряжения питания (см. питание устройств).....± 0,25 %
е) при изменении напряжения измерительной цепи в диапазоне
от 0 до 98 % и от 102 до 120 % от значения напряжения при нор
мальных условиях для модификаций ЦП8506/1 - ЦП8506/16, ЦП8506/33 - ЦП8506/56............................................................... ± 0,5 %
ж) при изменении напряжения измерительной цепи в диапазоне от 80 до 98 % и от 102 до 120 % от значения напряжения при нормальных условиях для модификаций ЦП8506/17 - ЦП8506/32:......... ± 0,25 %
Время установления выходного аналогового сигнала устройств, s, не более 0,5
Питание устройств ЦП8506/1 - ЦП8506/16 и ЦП8506/33-ЦП8506/56 осуществляется по одному из следующих вариантов:
а) от сети переменного тока напряжением от 207 до 253 V с номинальным значением 230 V, частотой (50 ± 5) Hz (~ 230 V, 50 Hz), только для ЦП8506/1 - ЦП8506/16 и ЦП8506/49 - ЦП8506/56;
б) от сети переменного тока напряжением от 80 до 260 V с номинальным значением 230 V частотой (50 ± 5) Hz, или от сети постоянного тока напряжением от 105 до 300 V с номинальным значением 230 V (универсальное питание: ~ 230 V);
в) от сети постоянного тока напряжением от 37 до 72 V с номинальным значением 48 V (=г= 48 V);
г) от сети постоянного тока напряжением от 19 до 36 V с номинальным значением 24 V (= 24 V);
д) от сети постоянного тока напряжением от 10 до 18 V с номинальным значением 12 V(— 12 V);
е) от сети постоянного тока напряжением от 4,8 до 5,6 V с номинальным значением 5 V(^ 5 V).
Питание устройств ЦП8506/17 - ЦП8506/32 осуществляется от измерительной цепи.
Мощность, потребляемая устройствами от измерительной цепи, VA, не более:
а) для каждой последовательной цепи: 0,5;
б) для каждой параллельной цепи
ЦП8506/1 - ЦП8506/16, ЦП8506/33 - ЦП8506/56: 0,25 VA;
в) для каждой параллельной цепи А и С ЦП8506/17 - ЦП8506/32: 5,0;
г) для параллельной цепи "В" ЦП8506/17 - ЦП8506/32: 0,25.
Мощность, потребляемая устройствами от сети питания, при номинальных значениях входных сигналов, не более:
а) 5,0 VA при питании от сети переменного тока напряжением ~ 230 V, 50 Hz;
б) 5,0 VA при питании от сети переменного тока (только для ЦП8506/1 - ЦП8506/32) и 6,0 VA от сети переменного тока (только для ЦП8506/33 - ЦП8506/56) или 5,0 W при питании от сети постоянного тока (универсального питание: ~ 230 V);
в) 4 W при питании от сети постоянного тока (для всех вариантов питания: — 48 V, = 24V,r= 12 V, = 5 V).
Условия эксплуатации:
а) температура окружающего воздуха от минус 40 °C до плюс 55 °C;
б) относительная влажность до 95 % при 35 °C.
Габаритные размеры, mm, не более: 120 х 120 х 130 или 96x96x130.
Масса, kg, не более: 0,85.
Средний срок службы, лет, не менее: 15.
Гарантийный срок эксплуатации, мес: 48.
Средняя наработка на отказ, h, не менее: 150000.
Знак утверждения типа
Знак утверждения типа наносится на табличку на крышке устройств, методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность
Комплектность приведена в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
ЗЭП.499.060 |
Устройство измерительное ЦП8506 |
1 |
|
ЗЭП.499.060 ПС |
Паспорт |
1 |
|
МП.ВТ.071-2003 |
Методика поверки |
Количество по заказу |
|
ЗЭП.499.060 РЭ |
Руководство по эксплуатации |
Количество по заказу |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 300080696.006-2003 "Устройства измерительные ЦП8506. Технические условия".
ГОСТ 12997 - 84 "Изделия ГСП. Общие технические условия".
ТР ТС 004/2011 "О безопасности низковольтного оборудования".
ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
МП.ВТ.071-2003 "Устройства измерительные ЦП8506. Методика поверки".
Заключение
Устройства измерительные ЦП8506 соответствуют требованиям технических условий ТУ РБ 300080696.006-2003, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС020/2011.
Межповерочный интервал 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Государственные контрольные испытания проведены:
РУП "Витебский ЦСМС"
ул. Б. Хмельницкого, 20, 210015, г. Витебск
тел./факс: (+375 212) 42-68-04
аттестат аккредитации № BY/112 02.6.0.003 от 10.06.2008 г.
Смотрите также
