Кондуктометры серии HI (далее - кондуктометры) предназначены для измерения удельной электрической проводимости (УЭП) и массовой концентрации растворенных солей (TDS) в водной среде по методикам выполнения измерений, утвержденным в установленном порядке с одновременным измерением температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3412 19 |
| Наименование | Кондуктометры серии HI |
| Год регистрации | 2019 |
| Номер сертификата | 12595 |
| Дата регистрации | 2019-05-30 |
| Срок действия | 2024-05-30 |
| Получатель сертификата | фирма "Hanna Instruments Deutschland GmbH", Германия (DE), Румыния (RO) |
Производитель / Заявитель
фирма "Hanna Instruments Deutschland GmbH"
Адрес: Lazarus-Mannheimer-Strasse 2-6, 77694 Kehl am Rhein
Контакты: 07851-9129-0 // 07851-9129-99
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации проводить по МРБ МП. 1716-2007 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 09 3412 19 [2020-11-30]
rb-03-09-3412-19_2020-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3412 19 [2007-01-01]
rb-03-09-3412-19_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3412 19 [2013-01-01]
rb-03-09-3412-19_2013-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3412 19 [2014-01-01]
rb-03-09-3412-19_2014-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3412 19 [2014-01-29]
rb-03-09-3412-19_2014-01-29.pdf
|
Скачать |
Описание типа
Назначение
Кондуктометры серии HI (далее - кондуктометры) предназначены для измерения удельной электрической проводимости (УЭП) и массовой концентрации растворенных солей (TDS) в водной среде по методикам выполнения измерений, утвержденным в установленном порядке с одновременным измерением температуры.
Область применения - экологический контроль и лабораторные исследования в фармацевтической, пищевой, химической, металлургической и других отраслях промышленности.
Описание
Кондуктометры представляют собой переносные приборы, состоящие из измерительного преобразователя и датчика с кабелем.
Кондуктометры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками: HI8733; HI8734; HI9033; HI2300; HI98192; HI2003-02 Edge.
Принцип действия кондуктометров основан на измерении сопротивления между электродами в датчике (первичном преобразователе). Результат измерений, приведенный к одной из стандартных температур 20 °C или 25 °C, выводится на дисплей прибора.
Встроенный в измерительный блок микропроцессор обеспечивает калибровку, диагностику состояния, процесс измерения, обработки и хранения информации.
Непосредственно в датчик встроен преобразователь температуры. Функция приведения результата измерения УЭП к температуре 20 °C или 25 °C реализуется за счет ввода в память кондуктометра коэффициентов, характеризующих удельную электропроводность (или массовую концентрацию солей) при измеренном кондуктометром значении температуры.
Место нанесения знака поверки (клейма-наклейки) указано в приложо^ЙУХ^^

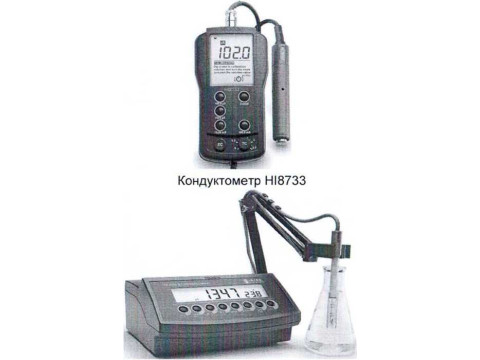

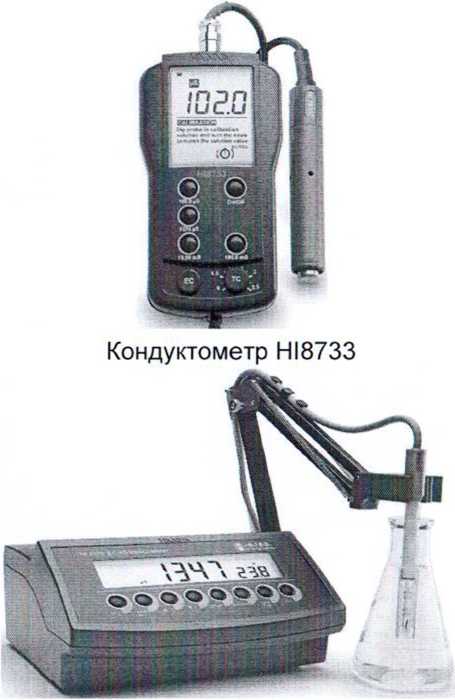

Внешний вид кондуктометров представлен на рисунке 1. \ \
I
Кондуктометр Н12300
Кондуктометр HI8734
Кондуктометр НI98192
Рисунок 1. Внешний вид кондуктометров серии HI
Кондуктометр HI9033

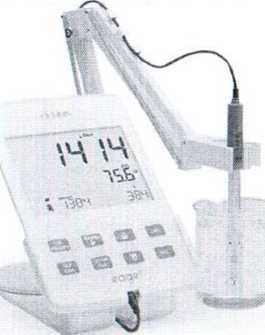

Кондуктометр HI2003-02 Edge
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики кондуктометров серии HI представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |||||
|
HI8733 |
HI8734 |
HI9033 |
HI2300 |
HI98192 |
HI2003-02Edge | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон измерений: - при измерении УЭП, мкСм/см - мСм/см |
от 2 до 199,9 |
— |
от 2 до 199,9 |
от 2 до 200,0 |
от 2 до 200,0 |
от 2 до 200,0 |
|
- при измерении TDS, мг/л |
— |
от 1 до 1999 |
— |
от 1 до 1499 |
от 0 до 999,9 |
от 0 до 1499 |
|
- при измерении TDS, г/л |
— |
от 1 до 19,99 |
— |
от 1,5 до 100,0 |
от 1 до 99,99 |
от 0 до 400 |
|
Диапазон показаний: - при измерении УЭП, мкСм/см - мСм/см |
от 0 до 199,9 |
— |
от 0 до 199,9 |
от 0 до 200,0 |
от 0 до 1000,0 |
от 0 до 500,0 |
|
- при измерении TDS, мг/л |
— |
от 0 до 1999 |
— |
от 0 до 1499 |
от 0 до 999,9 |
от 0 до 1499 |
|
- при измерении TDS, г/л |
— |
от 0 до 19,99 |
— |
от 1,5 до 100,0 |
от 1,0 до 99,99 |
от 1,5 до 400 |
|
Поддиапазоны измерений/показаний: | ||||||
|
- при измерении УЭП, мкСм/см |
от 0 до 199,9 |
— |
от 0 до 199,9 |
от 0 до 29,99 |
от 0,001 до 9,999 |
от 0 до 29,99 |
|
от 0 до 1999 |
— |
от 0 до 1999 |
от 30,0 до 299,9 |
от 10,00 до 99,99 |
от 30,0 до 299,9 | |
|
— |
— |
— |
от 300,0 до 2999 |
от 100,Одо 999,9 |
от 300 до 2999 | |
|
- при измерении УЭП, мСм/см |
от 0 до 19,99 |
— |
от 0 до 19,99 |
от 3,00 до 29,99 |
от 1,000до 9,999 |
от 3,00 до 29,99 |
|
от 0 до 199,9 |
— |
от 0 до 199,9 |
от 30,0 до 200,0 |
от 10,00 до 99,99 |
от 30,0 до 200,0 | |
|
— |
— |
— |
- |
— |
от Одо 500,0 | |
|
- при измерении TDS, мг/л |
— |
от 0 до 199,0 |
— |
от 0 до 14,99 |
от 0,00 до 99,99 |
от 0 до 14,99 |
|
— |
от 0 до 1999 |
— |
от 15,0 до 149,9 |
от 100 до 999,9 |
от 15,0 до 149,9 | |
|
— |
— |
— |
от 150 до 1499 |
— |
от 150,0 до 1499 | |
|
- при измерении TDS, г/л |
— |
от 0 до 19,99 |
— |
от 1,5 до 14,99 |
от 1,000до 9,999 |
от 1,50 до 14,99 |
|
— |
— |
— |
от 15,0 до 100,0 |
от 10,00 до 99,99 |
от 15 до 100,0 | |
|
— |
— |
— |
— |
— |
от Одо 400,0 | |
|
Диапазон измерения температуры, °C |
— |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
от минус 20 до плюс 120 |
от минус 20 до плюс 120 |
|
Дискретность показаний - при измерении УЭП, мкСм/см |
0,1/1 |
— |
0,1/1 |
0,1/1 |
0,001/0,01/0,1 |
0,01/0,1/1 |
|
-при измерении УЭП, мСм/см |
0,01/0,1 |
— |
0,01/0,1 |
0,01/0,1 |
0,001/0,01/0,1 |
0,01/0,1 |
|
- при измерении TDS, ppm |
— |
0,1/1 |
— |
0,1/1 |
0,01/0,1 |
0,01/0,1/1 |
|
•^Дри измерении TDS, г/л - при измерении температуры, °C |
— |
0,01 |
— |
0,01/0,1 |
0,001/0,01/0,1 |
0,01/0,1 |
|
— |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Пределы допускаемой, приведенной к диапазону измерения, погрешности, % - при измерении УЭП - при измерении TDS |
±5,0 ±5,0 |
±5,0 ±5,0 |
±5,0 ±5,0 |
±5,0 ±5,0 |
±5,0 ±5,0 |
±5,0 ±5,0 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
— |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
|
Номинальное напряжение питания постоянного тока, В |
9 |
9 |
9 |
12 |
6 |
5 |
|
Номинальное напряжение питания переменного тока, В |
— |
— |
— |
230 (через адаптер) |
— |
230 (через адаптер) |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 35 °C, % - атмосферное давление, кПа -температура анализируемой жидкости, °C |
от 0 до 50 до 95 от 84 до 106,7 от 0 до 40 |
от 0 до 50 до 95 от 84 до 106,7 от 0 до 40 |
от 0 до 50 до 95 от 84 до 106,7 от 0 до 40 |
от 0 до 50 до 95 от 84 до 106,7 от 0 до 40 |
от 0 до 50 до 95 от 84 до 106,7 от 0 до 40 |
от 0 до 50 до 95 от 84 до 106,7 от 0 до 40 |
|
Габаритные размеры, мм, не более |
185x82x45 |
185x82x45 |
196x80x60 |
230x170x70 |
185x93x35,2 |
202x140x12 |
|
Масса, г, не более |
355 |
355 |
425 |
1300 |
400 |
250 |
|
Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-2015 - измерительного блока - датчика |
IP53 IP58 |
IP53 IP58 |
IP53 IP58 |
IP53 IP58 |
IP67 IP67 |
IP67 IP67 |
|
Класс защиты от поражения электрическим током по ГОСТ IEC 61010-1-2014 |
III |
III |
III |
II |
III |
II |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки кондуктометров представлен в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Кондуктометр |
1 |
|
Датчик |
1 |
|
Элементы питания АА по 1,5 В (для всех моделей кроме HI 2300) |
4 |
|
Паспорт |
1 |
|
Упаковка (жесткий футляр) |
1 |
|
Методика поверки МРБ МП.1716-2007 |
включена в паспорт |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "HANNA Instruments Deutschland GmbH", Германия, Румыния. МРБ МП. 1716-2007 "Кондуктометры HI. Методика поверки".
Заключение
Кондуктометры серии HI соответствуют требованиям документации фирмы "HANNA Instruments Deutschland GmbH", Германия, Румыния; Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU Д-ОЕ.ЛД04.В.03972 по 30.08.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
