Дефектоскопы ультразвуковые Smartor
| Номер в ГРСИ РФ: | РБ 03 20 6950 19 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | "Shantou Institute of Ultrasonic Instruments Co.", Китай |
|
Описание типа РБ 03 20 6950 19 [2019-10-02]
rb-03-20-6950-19_2019-10-02.pdf
|
Скачать |
Дефектоскопы ультразвуковые Smarter (далее - дефектоскопы) предназначены для обнаружения дефектов в контролируемых объектах (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 6950 19 |
| Наименование | Дефектоскопы ультразвуковые Smartor |
| Год регистрации | 2019 |
| Номер сертификата | 12384 |
| Дата регистрации | 2019-02-27 |
| Срок действия | 2024-02-27 |
| Получатель сертификата | фирма "Shantou Institute of Ultrasonic Instruments Co. Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Shantou Institute of Ultrasonic Instruments Co. Ltd."
Адрес: 77, Jinsha Road, Shantou 515041 Guangdong
Контакты: тел.: +86-754-88250150, факс: +86-754-88251499
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.660-2017. |
Поверители
Скачать
|
Описание типа РБ 03 20 6950 19 [2019-10-02]
rb-03-20-6950-19_2019-10-02.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые Smarter (далее - дефектоскопы) предназначены для обнаружения дефектов в контролируемых объектах (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений), измерения глубины и координат их залегания, а также измерения отношений амплитуд сигналов от дефектов.
Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Принцип действия дефектоскопов ультразвуковых Smartor основан на методе акустического контроля. Импульсные сигналы заданной длительности и амплитуды вырабатываются генератором импульсов и преобразуются в ультразвуковые колебания пьезоэлектрическими преобразователями. Сформированная ультразвуковая волна проникает в объект контроля и, отражаясь от несплошностей или донной поверхности, возвращается обратно. Отраженный ультразвуковой сигнал преобразовывается в электрический сигнал, который обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука в объект контроля до границы дефекта или до донного сигнала и обратно, измеряется глубина залегания дефекта или толщина контролируемого объекта, по амплитуде эхосигналов от несплошностей оцениваются их размеры.
Дефектоскопы представляют собой модульную конструкцию, в состав которых входит:
- электронный блок, предназначенный для приема и преобразования электрических сигналов от ультразвуковых преобразователей;
- ультразвуковые преобразователи в соответствии с таблицей 1/ \
Место нанесения знака поверки приведено в приложении||А^наст.оящего описания типа. V. I
Таблица 1 - Обозначение ультразвуковых преобразователей
Обозначение ультразвукового преобразователя
|
AFN |
Z |
AFP |
Р |
TR |
|
AFN5-1010-74L |
5Z10x10A70L00 |
AFP4-89-60L |
P1.25-20L |
TR4-12-10L |
|
AFN5-1010-70L | ||||
|
AFN5-1010-65L |
P1.8-10L | |||
|
AFN5-1010-60L |
5Z10x10A60L00 | |||
|
AFN5-1010-45L |
P1.8-20L | |||
|
AFN5-66-75L | ||||
|
AFN5-66-74L |
5Z6x6A70L00 |
P2.5-20L | ||
|
AFN5-66-65L | ||||
|
AFN2.5-66-65L |
AFP5-1010-70L |
P2.5-6L | ||
|
AFN2.5-1010-70L |
2.5Z10x10A70L00 | |||
|
AFN2.5-1010-65L |
P5-13L | |||
|
AFN2.5-1010-60L | ||||
|
AFN2.5-1414-70L |
1.8Z10x10A65L00 |
P5-10L | ||
|
AFN2.5-1414-65L | ||||
|
AFN1.8-1010-65L |
2.5Z14FG10ZL00 | |||
|
AFN1.8-1010-50L |
Информация о встроенном программном обеспечении (далее - ПО), используемом в дефектоскопах: версия не ниже 1.06.00 (контрольная сумма С10СВ14В) при условии сохранения неизменной метрологически значимой части ПО.

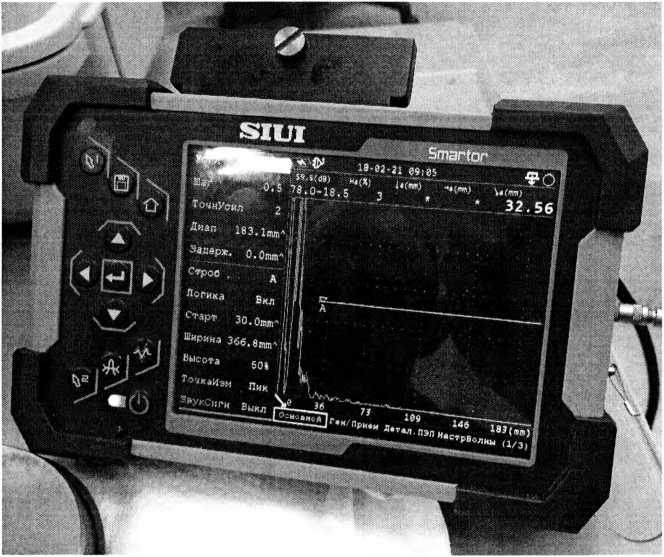

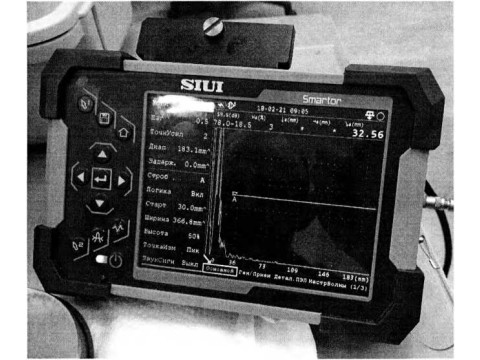

Общий вид дефектоскопов приведен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопа ультразвукового Smartor
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дефектоскопов приведены в таблицах 1, 2, 3, 4, 5, 6. Таблица 1 - Основные технические и метрологические характеристики дефектоскопов
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения глубины залегания отражателей (для скорости ультразвуковых волн 5920 м/с и частотой следования импульсов ^60 Гц), мм |
от 10 до 15000 |
|
Пределы допускаемой абсолютной погрешности глубиномера (в диапазоне от 5 до 200 мм), мм |
±(0,5 + 0,005Н) где Н - глубина залегания отражателя |
|
Пределы допускаемой абсолютной погрешности при измерении координат отражателей X, У, мм где У - глубина залегания отражателя; X - проекция расстояния по лучу на поверхность сканирования; а - угол ввода, установленный в меню дефектоскопа |
±(2,0+0,ОЗУ), ±(2+0,03Xtga) |
|
Пределы допускаемой абсолютной погрешности дефектоскопа при измерении отношений амплитуд сигналов относительно уровня 80 %, дБ, в диапазоне от 1,0 до 10,0 от 10,1 до 20,0 |
±1,0 ±2,0 |
|
Пределы допускаемой абсолютной погрешности дефектоскопа при измерении отношений амплитуд сигналов относительно опорного сигнала на уровне 80 %, дБ, в диапазоне от 1,0 дБ до 10,0 дБ от 10,1 дБ до 70,0 дБ |
±1,0 ±2,0 |
|
Абсолютная погрешность настройки порогового индикатора дефектоскопа, дБ, не более |
0,3 |
|
Линейность по вертикали, % от высоты экрана, не более |
±3 |
|
Линейность развертки, мкс, не более, где Т - установленный диапазон, мкс (10; 1000; 15000 мкс) |
0,005-Т |
|
Отклонение ступеней усиления, дБ, не более, от номинального значения Для фильтров 1 МГц, 2,5 МГц, 4 МГц, 5 МГц, 10 МГц, 13 МГц, 15 МГц, 1-4 МГц, 0,5-10 МГц 2,0 ДБ 2Щ)дБ 50у0дБ фт^ьтров 20 МГц, 2-20 МГц Ёйде и л г~> |
±1,0 ±1,0 ±2,0 ±1,0 ±2,0 ±2,0 |
Окончание таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение эффективной частоты эхо-сигнала, МГц |
1,25, 1,8, 2,5, 4, 5 |
|
Допустимое отклонение эффективной частоты эхо-сигнала от номинального значения, %, не более 1,25 МГц 1,8 МГц 2,5 МГц 4 МГц 5 МГц |
±15 |
|
Отношение «сигнал-помеха», дБ, не менее |
12 |
|
Допустимое отклонение угла ввода ультразвуковых колебаний от номинального значения, градус, не более для угла ввода до 72 град свыше 72 град |
±2 ±3 |
|
Номинальное напряжение питания постоянного тока, В |
7,5 (литий-ионная батарея) |
|
Напряжение питания от сети переменного тока, В с номинальной частотой сети, Гц |
от 100 до 240 50/60 |
|
Диапазон рабочих температур, °C |
от 0 до плюс 40 |
|
Диапазон температуры хранения (без аккумуляторной батареи), °C |
от минус 20 до плюс 70 |
|
Габаритные размеры, мм, не более |
198 х 128 х 52 |
|
Масса, кг, не более |
0,9 |
Таблица 2 - Нормированные параметры импульсов ГИВ (генератора импульсов возбуждения)
|
Номинальное значение амплитуды импульса возбуждения, А, В |
Демпфирование, Ом |
Форма импульса |
Допускаемое отклонение от значения амплитуды импульса возбуждения А, % от номинального значения, не более |
Допускаемое значение времени нарастания импульса возбуждения, tr, нс, не более |
|
200 |
50 |
прямоугольный |
верхняя граница: +0,2 А нижняя граница: -0,1 А | |
|
,-=ет^00 до 350 |
1000 |
прямоугольный |
20 | |
|
150 до 350 |
50, 1000 |
ударный | ||
|
дарственный г >едств измерь •публики Белц Vя логукект. |
|
Таблица 3 - Но |
рмированные параметры импульсов ГИВ (генератора импульсов возбуждения) | ||||
|
Номинальное значение длительности ИВ |
Номинальное значение амплитуды импульса возбуждения, А, В |
Демпфирование, Ом |
Форма импульса |
Допускаемое значение отклонения длительности ИВ на уровне 1/10 А от номинального значения,т0.1, нс |
Допускаемое значение отклонения длительности ИВ на уровне 1/2 А от номинального значения,то.5, нс |
|
от 50 до 500 |
200 |
50 |
прямоугольный |
верхняя граница: +0,1 -т+15 нижняя граница: -0,1 т |
верхняя граница: +0,1 -т нижняя граница: -0,1 -т-15 |
|
от 100 до 200 |
от 200 до 350 |
1000 |
прямоугольный |
верхняя граница: +0,1 т+15 нижняя граница: -0,1т |
верхняя граница: +0,1 т нижняя граница: -0,1 т-15 |
|
- |
от 150 до 350 |
50, 1000 |
ударный |
не более 60 |
не более 40 |
Таблица 4-Допускаемые значения полосы пропускания дефектоскопа
|
Фильтр, МГц |
Значение нижней границы полосы пропускания f| МГц |
Значение верхней границы полосы пропускания fu МГц |
Значение полосы пропускания △f, МГц | |||
|
Номинальное |
Допускаемое |
Номинальное |
Допускаемое |
Номинальное |
Допускаемое | |
|
1-4 |
1 |
±20 % от номинального значения |
4 |
+20 % от номинального значения |
3 |
±20 % от номинального значения |
|
0,5-10 |
0,35 |
10 |
9,5 | |||
|
2-20 |
2 |
20 |
18 | |||
|
1 |
0,45 |
1,5 |
1,05 | |||
|
2,5 |
1,1 |
4,5 |
3,4 | |||
|
4 |
2,5 |
5,5 |
3 | |||
|
5 |
3,3 |
6,6 |
3,3 | |||
|
10 |
8,4 |
11,5 |
3,1 | |||
|
13 |
10,4 |
15,2 |
4,8 | |||
|
15 |
12,4 |
17,4 |
5 | |||
|
20 |
15,1 |
23,5 |
8,4 | |||
Таблица 5 - Допускаемые уровни эхосигнала от дефекта
|
Дефектоскоп в комплекте с преобразователями |
Мера дефектов |
Диаметр отражателя, мм |
Минимальная глубина залегания отражателя, мм |
Максимальная глубина залегания отражателя, мм |
Допускаемый уровень1,2) эхосигнала от дефекта, дБ, для минимальной/максимальной глубины залегания отражателя |
|
P1.25-20L |
МД4-0-18, МД4-0-19 |
3,2 |
15 |
180 |
42±6/58±6 |
|
P1.8-10L |
МД4-0-16, МД4-0-17 |
2,0 |
20 |
180 |
38±6/72±6 (1-4 МГц) |
|
P5-13L |
МД4-0-7, МД4-0-10 |
1,2 |
7 |
70 |
44±6/44±6 (5 МГц) |
|
P5-10L |
МД4-0-7, МД4-0-10 |
1,2 |
7 |
70 |
38±6/46±6 (5 МГц) |
|
P2.5-20L |
МД4-0-13, МД4-0-14 |
1,6 |
30 |
180 |
46±6/60±6 |
|
P2.5-6L |
МД4-0-12, МД4-0-14 |
1,6 |
10 |
180 |
32±6/78±6 (2,5 МГц) |
|
P1.8-20L |
МД4-0-16, МД4-0-17 |
2,0 |
20 |
180 |
50±6/64±6 |
|
AFN5-1010-74L |
МД2-0-1 |
1,6 |
2 |
15 |
54±6/72±6 |
|
AFN5-1010-70L |
МД2-0-1 |
1,6 |
2 |
40 |
48±6/70±6 |
|
5Z10X10A70L00 |
МД2-0-1 |
1,6 |
2 |
40 |
48±6/70±6 |
|
AFP5-1010-70L |
МД2-0-1 |
1,6 |
2 |
50 |
42±6/70±6 |
|
AFN5-1010-65L |
МД2-0-1 |
1,6 |
2 |
40 |
46±6/64±6 |
|
AFN5-1010-60L |
МД2-0-1 |
1,6 |
2 |
40 |
46±6/58±6 |
|
5Z10X10A60L00 |
МД2-0-1 |
1,6 |
2 |
40 |
46±6/58±6 |
|
AFN5-1010-45L |
МД2-0-1 |
1,6 |
5 |
50 |
46±6/50±6 |
|
AFN5-66-75L |
МД2-0-1 |
1,6 |
2 |
15 |
66±6/84±6 |
|
AFN5-66-74L |
МД2-0-1 |
1,6 |
2 |
15 |
66±6/84±6 |
|
5Z6X6A70L00 |
МД2-0-1 |
1,6 |
2 |
40 |
50±6/86±6 |
|
1)указанные характеристики действительны при следующих параметрах генератора импульсов возбуждения: амплитуда - 350 В, форма импульса - ударный, демпфирование - 1000 Ом 2)значения параметра приведены для фильтра 0,5-10 МГц, если не указан другой фильтр в скобках | |||||
Таблица 6 - Допускаемые уровни эхосигнала от дефекта
|
Дефектоскоп в комплекте с преобразователями |
Мера дефектов |
Диаметр отражателя, мм |
Минимальная глубина залегания отражателя, мм |
Максимальная глубина залегания отражателя, мм |
Допускаемый уровень1’ эхосигнала от дефекта, дБ, для минимальной/максимальной глубины залегания отражателя |
|
AFN5-66-65L |
МД2-0-1 |
1,6 |
2 |
40 |
46±6/74±6 |
|
AFP4-89-60L |
МД2-0-1 |
1,6 |
2 |
40 |
40±6/56±6 |
|
AFN2.5-66-65L |
МД2-0-1 |
1,6 |
5 |
40 |
58±6/82±6 |
|
2,5Z10x10A70L00 |
МД2-0-1 |
1,6 |
2 |
40 |
50±6/74±6 |
|
AFN2,5-1010-70L |
МД2-0-1 |
1,6 |
2 |
40 |
50±6/74±6 |
|
AFN2,5-1010-65L |
МД2-0-1 |
1,6 |
2 |
40 |
46±6/66±6 |
|
AFN2.5-1010-60L |
МД2-0-1 |
1,6 |
2 |
40 |
48±6/62±6 |
|
AFN2.5-1414-70L |
МД2-0-1 |
1,6 |
2 |
40 |
54±6/74±6 |
|
AFN2.5-1414-65L |
МД2-0-1 |
1,6 |
2 |
40 |
54±6/70±6 |
|
1.8Z10X10A65L00 |
МД2-0-1 |
1,6 |
5 |
40 |
56±6/76±6 |
|
AFN1.8-1010-65L |
МД2-0-1 |
1,6 |
5 |
40 |
56±6/76±6 |
|
AFN1.8-1010-50L |
МД2-0-1 |
1,6 |
10 |
50 |
52±6/66±6 |
|
2.5Z14FG10ZL00 |
МД4-0-11, МД4-0-13 |
1,6 |
2 |
30 |
60±6/72±6 |
|
TR4-12-10L |
МД4-0-6, МД4-0-9 |
1,2 |
5 |
30 |
66±6/74±6 |
|
’’указанные характеристики действительны при следующих параметрах генератора импульсов возбуждения: амплитуда - 350 В, форма импульса - ударный, демпфирование - 1000 Ом, фильтр 0,5-10 МГц | |||||
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографской печати.
Комплектность
В комплект поставки дефектоскопов входит:
Дефектоскоп ультразвуковой Smarter 1 шт
Преобразователи в соответствии с заказом
Упаковка 1 шт.
Литий-ионные аккумуляторные батареи 1 шт.
Зарядное устройство 1 шт.
Руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Shantou Institute of Ultrasonic Instruments Co., Ltd.», Китай.
ГОСТ EN 12668-1-2014 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 1. Электронные блоки»
ГОСТ EN 12668-2-2014 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 2. Преобразователи»
ГОСТ EN 12668-3-2015 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 3. Приборы»
ГОСТ 8.660-2017 «Государственная система обеспечения единства измерений. Дефектоскопы ультразвуковые. Методика поверки»
Заключение
Дефектоскопы ультразвуковые Smarter соответствуют требованиям технической документации фирмы «Shantou Institute of Ultrasonic Instruments Co., Ltd.», Китай.
Дефектоскопы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ЕАЭС № RU Д-СМ.АГ03.В.94157 от 07.08.2018 по 06.08.2023.
Межповерочный интервал: не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13. Аттестат аккредитации № BY/112 1.0025.
