Дефектоскопы ультразвуковые USIP 40

Номер в ГРСИ РФ:	РБ 03 20 6975 19
Раздел:	Средства неразрушающего контроля [20]
Категория:	Дефектоскопы
Производитель / заявитель:	"GE Sensing & Inspection Technologies GmbH", Германия

Скачать

Описание типа РБ 03 20 6975 19 [2019-06-12]

rb-03-20-6975-19_2019-06-12.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Дефектоскопы ультразвуковые USIP 40 (далее - дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий), а также измерения отношений амплитуд сигналов от дефектов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 6975 19
Наименование	Дефектоскопы ультразвуковые USIP 40
Год регистрации	2019
Номер сертификата	12445
Дата регистрации	2019-03-26
Срок действия	2024-03-26
Получатель сертификата	фирма "GE Sensing & Inspection Technologies GmbH", Германия (DE)

Производитель / Заявитель

фирма "GE Sensing & Inspection Technologies GmbH"

Адрес: Robert-Bosch-Str.3, 50354 Hurth

Контакты: +49 2233 601103

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.660-2017.

Поверители

Скачать

Описание типа РБ 03 20 6975 19 [2019-06-12]

rb-03-20-6975-19_2019-06-12.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная и другие отрасли промышленности.

Описание

Принцип действия дефектоскопов ультразвуковых USIP 40 основан на методе акустического контроля. Импульсные сигналы заданной длительности и амплитуды вырабатываются генератором импульсов и преобразуются в ультразвуковые колебания пьезоэлектрическими преобразователями (далее - ПЭП). Сформированная ультразвуковая волна проникает в объект контроля и, отражаясь от несплошностей или донной поверхности, возвращается обратно. Отраженный ультразвуковой сигнал преобразовывается в электрический сигнал, который обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука в объект контроля до границы дефекта или до донного сигнала и обратно, измеряется глубина залегания дефекта.

Дефектоскопы представляют собой модульную конструкцию, в состав которых входит:

- электронный блок USIP 40 BOX (количество каналов для подключения ПЭП от 2 до 10), предназначенный для приема и преобразования электрических сигналов от ультразвуковых преобразователей;

- ультразвуковые иммерсионные преобразователи серий ISS, IAP: (ISS ЮХ.25, IS ЮХ.75, IAP 10.25.310);

- внешний персональный компьютер.

Информация о встроенном программном обеспечении, используемом в дефектоскопах: версия ПО не ниже 4.0.1.14 (при условии сохранения неизменной метрологически значимой части ПО).

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

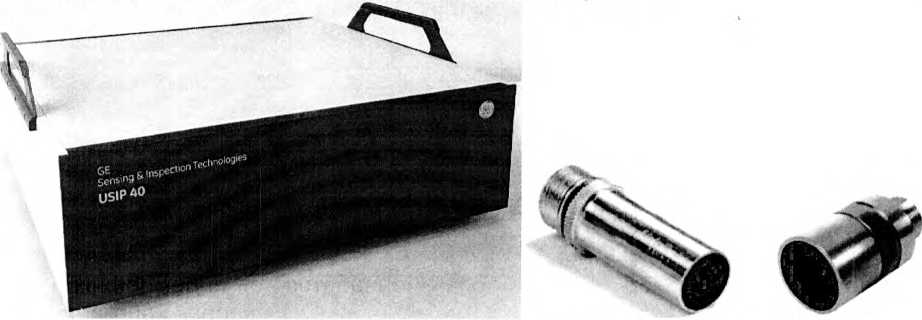

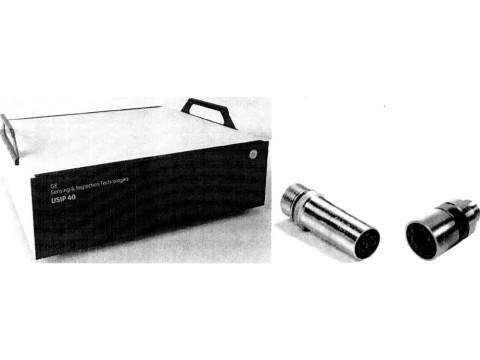

Общий вид дефектоскопов приведен на рисунке 1.

Рисунок 1 - Общий вид дефектоскопа ультразвукового USIP 40

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические и технические характеристики дефектоскопов приведены в таблицах 1-4.

Таблица 1 - Основные технические и метрологические характеристики дефектоскопов______________

	Наименование характеристики	Значение характеристики
	Пределы допускаемой абсолютной погрешности дефектоскопа при измерении отношений амплитуд сигналов (А), дБ, в диапазоне регулировки усиления 20 дБ < А < 60 дБ в диапазоне регулировки усиления 60 дБ < А < 80 дБ	±1 ±2
	Динамический диапазон временной регулировки чувствительности, дБ, не менее	40
	Абсолютная погрешность настройки порогового индикатора дефектоскопа, дБ, не более	0,3
	Линейность по вертикали в диапазоне от 5 до 90 % от высоты экрана,%, не более	±2
	Линейность развертки, мкс, не более, где Т - установленный диапазон, мкс для значений 4,5 мкс, 450 мкс, 950 мкс	±0,005 Т
	Отклонение ступеней усиления. дБ, не более, от номинального значения 2,0 дБ 20,0 дБ 60,0 дБ	±0,5 ±1,0 ±2,0
	Номинальное значение эффективной частоты эхо-сигнала, МГц	10
	Номинальное значение пиковой частоты эхо-сигнала, МГц	10
	Допустимое отклонение эффективной частоты эхо-сигнала от номинального значения, %, не более	±10
	Допустимое отклонение пиковой частоты эхо-сигнала от номинального значения, %, не более	±10
	Отношение «сигнал-помеха», дБ, не менее	12
	Напряжение питания электронного блока от сети переменного тока, В с номинальной частотой сети, Гц	от 207 до 253 50
	Диапазон рабочих температур, °C для электронного блока для преобразователей	от 0 до плюс 40 от 15 до 25
	Диапазон температуры хранения, °C	от 0 до плюс 40
	Ьл^Даритные размеры электронного блока, мм, не более	132х450х 430
ж	Масса электронного блока, кг, не более	7
//	Степень защиты оболочки электронного блока по ГОСТ 14254-2015	IP20
//	Лист 3 из 10

Таблица 2 - Допускаемые уровни эхосигнала от дефекта

Дефектоскоп в комплекте с иммерсионными преобразователями	Допускаемый уровень эхосигнала от дефекта, дБ
ISS 10Х.25	26±6
IS 10Х.75	50±6
IAP 10.25.310	44±6

Таблица 3 - Допускаемые значения полосы пропускания дефектоскопа

Фильтр	Диапазон допускаемых значений центральной частоты f0, МГц	Полоса пропускания, МГц	Диапазон допускаемых значений нижней границы полосы пропускания f(1 МГц	Диапазон допускаемых значений верхней границы полосы пропускания fu, МГц
1 МГц	от 0,90 до 1,20	от 1,4 до 1,9	не более 0,65	не менее 1,9
2 МГц1)	от 1,83 до 2,15	от 2,8 до 3,5	не более 1,1	не менее 3,8
4 МГц1)	от 3,65 до 4,25	от 6,12 до 7,48	не более 2,2	не менее 8,0
10 МГц	от 7,29 до 8,91	от 10 до 12,27	не более 4,52	не менее 14,3
1 - 10 МГц	от 3,4 до 4,2	от 8,2 до 9,2	не более 1,7	не менее 8,5

Примечание: 1>В настоящей таблице приведено условное обозначение фильтра.

Значение частоты в меню ПО для фильтров 2МГци4МГц составляет 2,25 МГц и 5 МГц соответственно (для остальных фильтров остается неизменным)

Таблица 4 - Нормированные параметры импульсов генератора импульсов возбуждения для установленного параметра 400 В

Установленные параметры генератора			Диапазон допускаемых значений амплитуды импульса возбуждения Аи, В	Диапазон допускаемых значений длительности импульса возбуждения на уровне 0,5 А,То,5, нс	Диапазон допускаемых значений длительности импульса возбуждения на уровне 0,1 -А,То,1, нс	Длительность переднего фронта, нс
Частота следования импульсов, Гц	Мощность	Демпфирование, Ом				Длительность переднего фронта, нс
Значения для канала 1
10	Low	1000	от минус 190 до минус 240	от 8 до 25	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 8 до 25	от 20 до 60	от 1 до 6
10	Low	50	от минус 150 до минус 185	от 5 до 20	от 15 до 40	от 1 до 6
10000	Low	50	от минус 140 до минус 175	от 6 до 20	от 15 до 35	от 1 до 6
10	High	1000	от минус 270 до минус 330	от 30 до 70	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 261 до минус 319	от 30 до 70	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 225 до минус 275	от 23 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 216 до минус 264	от 23 до 40	от 60 до 100	от 1,0 до 12,0
Значения для канала 2
10	Low	1000	от минус 190 до минус 240	от 10 до 30	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 30	от 20 до 60	от 1 до 6
10	Low	50	от минус 130 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 125 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 257 до минус 330	от 30 до 70	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 250 до минус 319	от 30 до 70	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 225 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 216 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0

Продолжение таблицы 4

1	2	3	4	5	6	7
Значения для канала 3
10	Low	1000	от минус 190 до минус 240	от 8 до 25	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 8 до 25	от 20 до 60	от 1 до 6
10	Low	50	от минус 130 до минус 185	от 5 до 20	от 15 до 40	от 1 до 6
10000	Low	50	от минус 125 до минус 175	от 6 до 20	от 15 до 35	от 1 до 6
10	High	1000	от минус 257 до минус 330	от 30 до 70	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 250 до минус 319	от 30 до 70	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 207 до минус 275	от 23 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 200 до минус 264	от 23 до 40	от 60 до 100	от 1,0 до 12,0
Значения для канала 4
10	Low	1000	от минус 190 до минус 240	от 10 до 30	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 30	от 20 до 60	от 1 до 6
10	Low	50	от минус 130 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 125 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 257 до минус 330	от 30 до 70	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 250 до минус 319	от 30 до 70	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 207 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 200 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0
Значения для канала 5
10	Low	1000	от минус 190 до минус 240	от 8 до 25	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 8 до 25	от 20 до 60	от 1 до 6
10	Low	50	от минус 150 до минус 185	от 5 до 20	от 15 до 40	от 1 до 6
10000	Low	50	от минус 140 до минус 175	от 6 до 20	от 15 до 35	от 1 до 6
10	High	1000	от минус 270 до минус 330	от 30 до 70	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 261 до минус 319	от 30 до 70	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 225 до минус 275	от 23 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 216 до минус 264	от 23 до 40	от 60 до 100	от 1,0 до 12,0

Продолжение таблицы 4

1 2__3____4___5______________________6__________________7

_________ __________________________Значения для канала 6________

10	Low	1000	от минус 190 до минус 240	от 10 до 42	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 42	от 20 до 60	от 1 до 6
10	Low	50	от минус 150 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 140 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 270 до минус 330	от 30 до 95	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 261 до минус 319	от 30 до 95	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 225 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 216 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0
Значения для канала 7
10	Low	1000	от минус 190 до минус 240	от 10 до 42	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 42	от 20 до 60	от 1 до 6
10	Low	50	от минус 130 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 125 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 257 до минус 330	от 30 до 95	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 250 до минус 319	от 30 до 95	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 225 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 216 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0
Значения для канала 8
10	Low	1000	от минус 190 до минус 240	от 10 до 42	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 42	от 20 до 60	от 1 до 6
10	Low	50	от минус 130 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 125 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 257 до минус 330	от 30 до 95	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 250 до минус 319	от 30 до 95	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 207 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
ХОООО	High	50	от минус 200 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0

Окончание таблицы 4

1	2	3	4	5	6	7
Значения для канала 9
10	Low	1000	от минус 190 до минус 240	от 10 до 42	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 42	от 20 до 60	от 1 до 6
10	Low	50	от минус 130 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 125 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 257 до минус 330	от 30 до 95	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 250 до минус 319	от 30 до 95	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 207 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 200 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0
Значения для канала 10
10	Low	1000	от минус 190 до минус 240	от 10 до 42	от 20 до 60	от 1 до 6
10000	Low	1000	от минус 180 до минус 230	от 10 до 42	от 20 до 60	от 1 до 6
10	Low	50	от минус 150 до минус 185	от 8 до 22	от 15 до 40	от 1 до 6
10000	Low	50	от минус 140 до минус 175	от 8 до 22	от 15 до 35	от 1 до 6
10	High	1000	от минус 270 до минус 330	от 30 до 95	от 100 до 160	от 2,5 до 9,0
10000	High	1000	от минус 261 до минус 319	от 30 до 95	от 100 до 160	от 1,0 до 9,0
10	High	50	от минус 225 до минус 275	от 25 до 40	от 60 до 100	от 1,0 до 10,0
10000	High	50	от минус 216 до минус 264	от 25 до 40	от 60 до 100	от 1,0 до 12,0

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографской печати.

Комплектность

В комплект поставки дефектоскопов входит:

Дефектоскоп ультразвуковой USIP 40 BOX 1 шт

Преобразователи в соответствии

(ISS ЮХ.25, IS 10Х.75, IAP 10.25.310) с заказом

Упаковка 1 шт.

Руководство по эксплуатации 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «GE Sensing & Inspection Technologies GmbH», Германия.

ГОСТ EN 12668-1-2014 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 1. Электронные блоки»

ГОСТ EN 12668-2-2014 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 2. Преобразователи»

ГОСТ EN 12668-3-2015 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Основные технические характеристики и методы их определения. Часть 3. Приборы»

ГОСТ 8660-2017 «Дефектоскопы ультразвуковые. Методика поверки»

Заключение

Дефектоскопы ультразвуковые USIP 40 соответствуют требованиям технической документации фирмы «GE Sensing & Inspection Technologies GmbH», Германия.

Дефектоскопы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии ТС N RU Д-ЭЕ.АВ72.В.О1861 от 25.08.2014).

Межповерочный интервал: не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, д. 93 Тел. (017)-334-98-13.

Аттестат аккредитации № BY/112 1.0.0025.
