Комплексы акустико-эмиссионные измерительные Лель/A-Line 32D (DDM)/
| Номер в ГРСИ РФ: | РБ 03 20 3897 16 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Производитель / заявитель: | ООО "ИНТЕРЮНИС", г. Москва |
Комплексы акустико-эмиссионные измерительные Лель/A-Line 32D (DDM)/ (далее Комплексы) предназначены для многоканальной регистрации и измерений в реальном масштабе времени параметров акустической эмиссии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 3897 16 |
| Наименование | Комплексы акустико-эмиссионные измерительные Лель/A-Line 32D (DDM)/ |
| Год регистрации | 2016 |
| Номер сертификата | 10287 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2018-08-23 |
| Получатель сертификата | ООО "ИНТЕРЮНИС", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "ИНТЕРЮНИС"
Адрес: ул. Мясницкая, 24, стр. 3/4, 101000, г. Москва
Контакты: тел./факс (095)923-67-05, 921-35-19 // E-mail: interunis@interunis.mtu-net.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по МП 12-03 (2003 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ОАО "НИЦПВ" (аттестат аккредитации - №RA.RU.311409, шифр поверительного клейма - ВХЯ)(приказ Росстандарта от 24.05.2010 №1865)(НТК №08-18). Ранее (номер реестра - №054, шифр поверительного клейма - П)(НТК №10-08). |
Поверители
Скачать
|
Описание типа РБ 03 20 3897 16 [2016-05-26]
rb-03-20-3897-16_2016-05-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 3897 16 [2008-12-31]
rb-03-20-3897-16_2008-12-31.pdf
|
Скачать |
Описание типа
Назначение
Комплексы акустико-эмиссионные измерительные Лель/A-Line 32D (DDM)/ (далее Комплексы) предназначены для многоканальной регистрации и измерений в реальном масштабе времени параметров акустической эмиссии.
Описание
Комплекс представляет собой многоканальную цифровую измерительную автоматизированную систему сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый измерительный канал комплекса содержит преобразователь акустической эмиссии и модуль сбора и формирования параметров акустической эмиссии (АЭ). Принцип действия Комплекса основан на измерении сигналов, поступающих от датчиков упругих колебаний, и их анализе с помощью аналогово-цифрового преобразователя (АЦП), установленного в модуле сбора и формирования параметров АЭ (модуле АЭ).
Модуль АЭ имеет возможность обработки сигналов АЭ с вычислением параметров сигналов, а также предустановки параметров регистрации сигналов АЭ. Модуль АЭ содержит программно-переключаемые аналоговые фильтры для выделения различных диапазонов частот.
Комплекс осуществляет регистрацию аналоговых сигналов согласно устанавливаемым пользователем параметрам.
Комплекс позволяет записывать, отображать графически и передавать на внешние носители информации параметры сигналов АЭ, форму аналоговых сигналов, Фурье-спектры сигналов.
Комплекс состоит из блока сбора и обработки данных, выполненного на базе электронно-вычислительной машины, с установленными внутри электронными устройствами (контроллерами), модулей АЭ, подключаемым к блоку сбора и обработки данных, и ПАЭ, подключаемых к модулям АЭ. Число модулей АЭ и ПАЭ определяет канальность комплекса.
Комплекс имеет различные варианты исполнения (см. раздел ‘‘Комплектность”), отличающиеся друг от друга количеством подключаемых модулей АЭ, вариантами исполнения блока сбора и обработки данных и функциональными возможностями. Блок сбора и обработки данных может быть выполнен в виде компьютерного моноблока, оснащенного дисплеем, клавиатурой и набором коммуникационных разъемов. В случае иного исполнения блока сбора и обработки данных визуализация результатов работы и управление Комплексом осуществляются через внешний подключаемый к блоку сбора и обработки данных компьютер типа ноутбук.
Различные функции и режимы работы Комплекса активируются и управляются с помощью специализированного npoi-раммного обеспечения с клавиатуры путем нажатий отдельных кнопок и их комбинаций или с помощью манипулятора «мышь».
Общий вид Комплекса представлен на рис. 1 - 4.
Копия верна: Генеральный директор ООО «ИНТЕРЮНИС»
/ В.А. Шапорев /
Блок сбора и обработки Исполнение с внешним ком-пьютером (ноутбуком)
Блок сбора и обработки Моноблочное исполнение

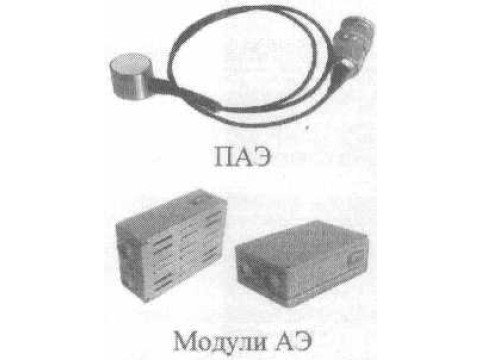

Рисунок 1 - Общий вид Комплекса

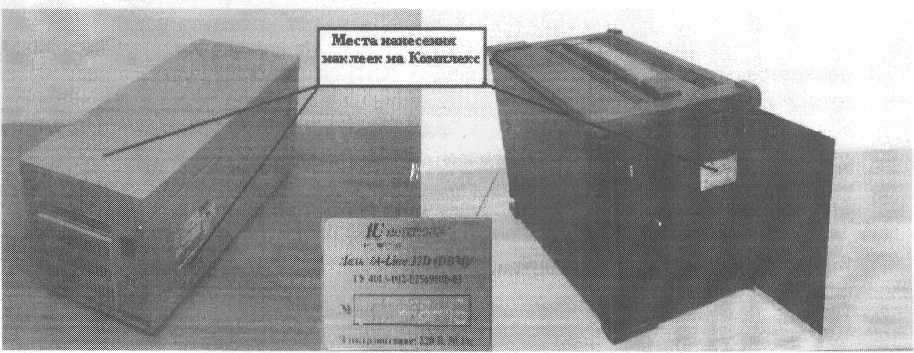

Рисунок 2 - Блоки сбора и обработки данных, вид спереди и сбоку

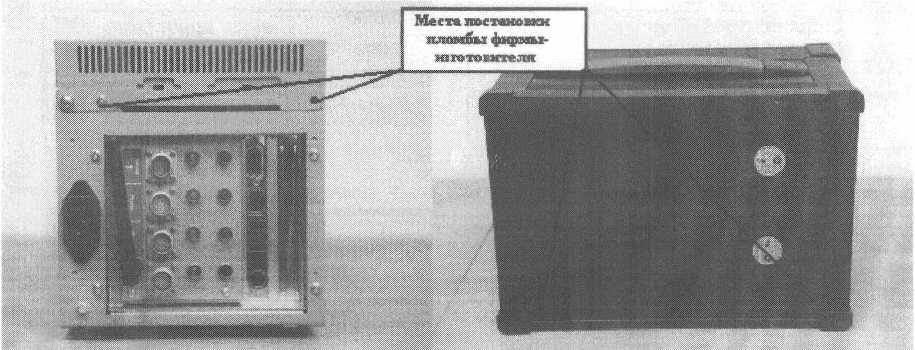

Рисунок 3 - Блоки сбора и обработки данных, вид сзади

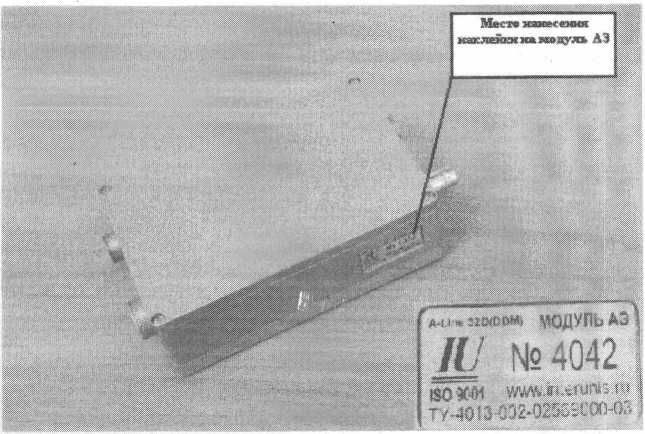

Рисунок 4 - Модуль АЭ
Программное обеспечение
Программное обеспечение (ПО) A-Line 32D является специализированным ПО и предназначено для управления измерительными функциями Комплекса, проведением измерений и обработки результатов измерений.
ПО A-Line 32D может быть использовано отдельно от измерительновычислительной платформы Комплекса для анализа и обработки полученной информации.
Влияние метрологически значимой части ПО A-Line 32D на метрологические характеристики Комплекса не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО А-Line 32D указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
ПО управления измерительными функциями и обработки результатов измерений |
A-Line 32D |
V. 4.97 |
Oelbf26e bfb50cf6 ed2d0a66 9c39fc60 972O6ed8 bbWecaf 374(6209 cabfD619 a91ec9d6 |
ГОСТР 34.11-94 |
Метрологически значимая часть ПО A-Line 32D Комплекса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики Комплексов приведены в таблицах 2 и 3.
[ аб шца 2 -1 Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Коэффициент усиления (с uiaiovt 1 дБ). дБ |
от 20 до 60 |
|
Диапазон рабочих частот, кГц |
от 30 до 500 (± 10 %) |
|
Неравномерность АЧХ в рабочей полосе частот, дБ, не более |
+0,5/-3 |
|
Частоты среза переключаемых НЧ-фильтров. кГц |
100,250,350,500 (± 10%) |
|
Частоты среза переключаемых ВЧ-фильтров. кГц |
30.50, 100. 150 (±10 %) |
|
Ослабление уровня сигнала гл пределами диапазона рабочих частоз при расстройке на октаву, дБ, не менее |
24 |
|
Уровень шума, приведенного ко входу, мкВ, не более |
5 |
|
Динамический дианаюн измерений уровня амплитуды АЭ сигнала. дБ. не менее |
72 |
|
Максимальный уровень амп шллы АЭ еж нала, дБ. не менее |
100 |
|
Пределы допускаемой абсолютной погрешности измерений уровня зашли гуды АЭ сигнала, дБ |
± 0,5 |
|
Динамический диапазон измерений уровня энергии АЭ chi нала. дБ. не менее |
120 |
|
Пределы допускаемой абсолютной погрешности измерений относительного времени задержки входных сигналов между каналами, мкс |
± 1 |
|
Диапазон измерений дли тельности \ ) сш нала. мкс |
от 1 до 65535 |
|
Диапазон измерений времени нарастания АЭ сигнала, мкс |
от 1 до 65535 |
|
Диапазон измерений числа выбросов АЭ сигнала |
от 1 до 32768 |
Таблица 3 - 'Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры блока сбора и обработки данных (длина х ширина х высота), мм, не более |
400x220x290 |
|
Габаритные размеры модуля АЭ (длина х ширина х высота), мм, не более |
165x85x45 |
|
Масса, кг, не более |
250 |
|
Рабочий шапазон температуры окружающей среды, °C |
от +5 до +40 |
|
Относительная влажность воздуха. %, не более |
80 |
|
Атмосферное давление. кПа |
от 84 до 107 |
|
Напряжение питания переменного тока, В |
220 (+10/-15) % |
|
Потребляемая мощное ib. Вп не более |
500 |
Знак утверждения типа
наносится на корпус Комплекса в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки Комплекса соответствует таблице 4.
Таблица 4 - Комплектность поставки Комплекса
|
Наименование |
Количество на исполнение | |||||
|
Лель/A-Line 32D (DDM)/ ! 6 каналов |
Леть/A-Line 320 (DDMV 32 канала |
Лезь/А-|,.1пе 320 {DDM V 48 каналов |
Лель/А-1,те 32D (DDM)/ 64 канала |
Лелы’А-Ыпе 32D(DDMM 80 каналов |
Лелъ/А-1,1пе 32D (DDMV 96 каналов | |
|
Блок сбора и обработки данных: | ||||||
|
НКЖЛ.418281.002 |
I шт. |
- |
- |
- |
ж |
- |
|
НЮЮГ41Я28!.ОО2-01 |
- |
1 шт. |
- |
- |
* | |
|
НКЖЛ418281.002-02 |
- |
- |
- |
- |
- | |
|
НКЖЛ 41828 L002-0.3 |
- |
- |
1 шт. |
- |
- |
- |
|
НКЖЛ.41828НО»- |
- |
- |
- |
- |
- |
- |
|
НКЖЛЖ8281 002-03 |
- |
- |
1 шт. |
- |
- | |
|
НКЖЛ .418281.002-(Ж s |
- |
- |
- |
1 шт. | ||
|
НХЖ.1 413281 002-07 |
- |
- |
- |
- |
- |
1 шт. |
|
Модуль А') ИКА, - 41828» 1 «»2- |
1 -16 шт. |
14 32 нгг, |
I -т-48 шт. |
1 -64 шт. |
I -80 шт. |
Г-96 шт. |
|
Прсобра адва-тель акустической эмиссии |
1 +16 шт. |
1-32 шт. |
1 -48 шт. |
I -«64 шт. |
1-80 шт. |
1А»6 шт. |
|
1 lacnopi |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Р)ководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 ЭКЗ. |
1 экз. |
1 экз. |
Поверка
Осуществляется по документ}’ МП 25330-03 «.Акустике-эмиссионные измерительные комплексы Лель/A-Line 32D (DDM)/. Методика поверки», утвержденному ГЦИ СИ НИЦПВ 20.06.2003 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09). диапазон измерений виброперемещения (10‘9 КГ4) м с пределами допускаемой погрешности измерений ± 0,5 • 10‘9 м, диапазон измерений линейного перемещения 10'9 1О'Л м с пределами допускаемой погрешности измерений ± 3 > 1(Г9 м;
- осциллограф цифровой TDS-201.4B (регистрационный номер 24018-06). полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс...50 с/дел, погрешность установки ± 0,005 %;
- генератор сигналов сложной формы AFG3022B (диапазон частот генерируемых сигналов от 1 мкГц до 25 МГц: пределы допускаемой относительной погрешности установки частоты ± l()'h: диапазон устанавливаемых амплитуд различных форм сигнала от 10 мВ до 10 В; пределы допускаемой погрешности установки амплитуды синусоидального сигнала частотой 1 кГц ± (0,0Шуст (мВ)-г I мВ));
- мультиметр цифровой APPA-109N (диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В: погрешность измерений напряжения постоянного тока ± 0.1 % ~ 2 ед. мл. разряда.
Сведения о методах измерений
Комплексы акустико-эмиссионные измерительные Лель/A-Line 32D (DDM)/. Руководство по эксплуатации. РЭ-4013•002-02569000-03.
Нормативные документы
Комплексы акустико-эмиссионные измерительные Лель/A-Line 32D (DDM)/. Технические условия. ТУ-4013-002-02569000-03.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязшельным требованиям.
