Тепловычислители "ВЗЛЕТ ТСРВ"

Назначение

Тепловычислители «ВЗЛЕТ ТСРВ» предназначены для измерения, вычисления, учета, индикации, регистрации, хранения и передачи значений параметров и количества теплоносителя, горячего и холодного водоснабжения, подпитки, тепловой энергии (мощности) в водяных и паровых системах теплоснабжения, а также вычисления, регистрации, хранения и передачи значений электрической энергии (мощности) в различных системах электроснабжения (потребления) при использовании в составе теплосчетчиков и/или измерительных систем учета тепловой и электрической энергии.

Описание

Принцип действия тепловычислителей заключается в измерении поступающих от преобразователей расхода, температуры, давления, электрической энергии электрических сигналов с последующим определением на их основе количества и параметров теплоносителя и тепловой (электрической) энергии (мощности) в соответствии с заданными алгоритмами.

Тепловычислители «ВЗЛЕТ ТСРВ» выпускаются в различных исполнениях.

Таблица 1

Продолжение таблицы 1

Тепловычислители в зависимости от исполнения обеспечивают выполнение следующих функций:

- измерение расходов по 1-9 каналам;

- измерение температур по 1-6 каналам;

- измерение давлений по 1-6 каналам;

- измерение электрической энергии по 1-6 каналам.

а также:

- обработку результатов измерений и определение количества тепловой (электрической) энергии (мощности), параметров и количества теплоносителя;

- архивирование в энергонезависимой памяти результатов измерений, вычислений и параметров функционирования;

- ввод, просмотр и вывод согласованных установочных значений параметров теплосис-тем;

- вывод результатов измерений в виде токовых, импульсных, частотных и релейных сигналов;

- вывод измерительной, диагностической, установочной, архивной и т.д. информации на устройство индикации (дисплей), печатающее устройство (принтер), а также посредством коммуникационной связи через интерфейсы типа RS232, RS485, USB, HART ,или Ethernet;

- автоматический контроль наличия неисправностей тепловычислителя и/или измерительной системы, в составе которой он применяется, и нештатных состояний (режимов работы) теплосистем.

Программное обеспечение

Программное обеспечение тепловычислителей является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение тепловычислителей предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения тепловычислителей приведены в таблице 2.

Таблица2

Нормирование метрологических характеристик тепловычислителей проведено с учетом влияния встроенного ПО.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от пред

намеренных изменений.

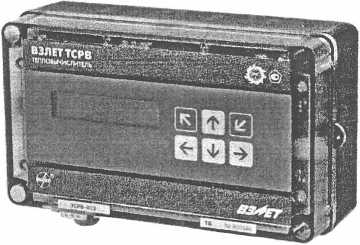

Общий вид тепловычислителей приведен на рисунке 1.

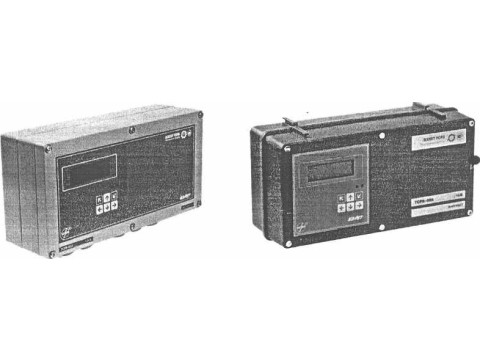

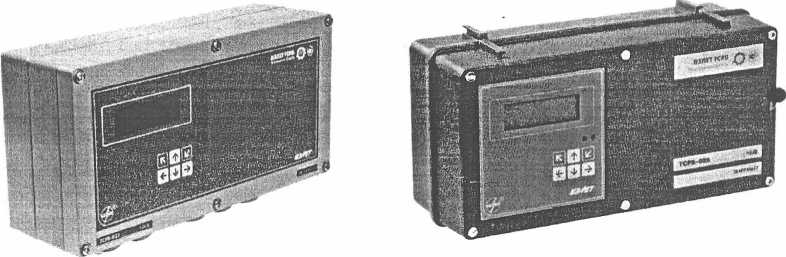

Рисунок 1 - Общий вид тепловычислителей «ВЗЛЕТ ТСРВ»

Для защиты от несанкционированного доступа должны быть опломбированы контактные пары модификации калибровочных данных (после поверки), контактные пары настроечных данных и корпус тепловычислителя (при вводе в эксплуатацию).

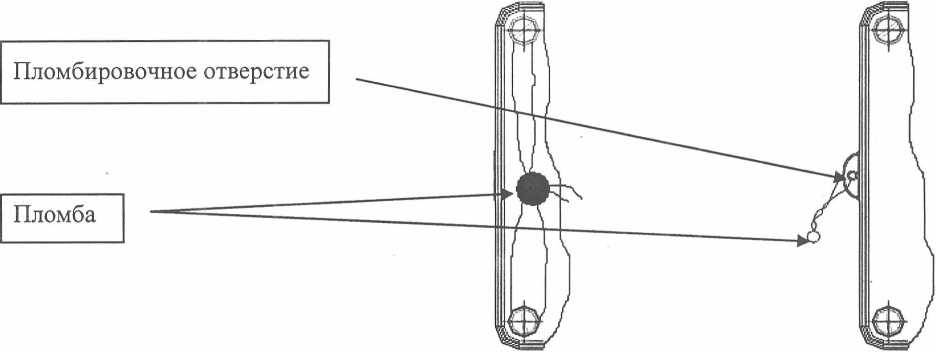

Рисунок. 2 - Схема пломбировки тепловычислителей «ВЗЛЕТ ТСРВ»

Технические характеристики

Основные технические характеристики тепловычислителей приведены в таблице 3.

Таблица 3

Примечание. Диапазон измерения параметров теплоносителя зависит от применяемых в комплекте с тепловычислителем первичных преобразователей и может быть любым внутри указанного диапазона.

Пределы допускаемых погрешностей тепловычислителей составляют:

- при измерении среднего объемного (массового) расхода, объема (массы) при обработке измерительной информации, поступающей на импульсные входы ± 0,2 % (относительная погрешность);

- при измерении среднего объемного (массового) расхода, объема (массы), теплоносителя при обработке измерительной информации, поступающей на токовые входы ± 0,5 % от наибольшего измеряемого значения электрического тока первичных измерительных преобразователей расхода во всем диапазоне измеряемых расходов (приведенная погрешность);

- при измерении температуры ± 0,2 % во всем диапазоне измеряемых температур выше

10°С (относительная погрешность), при этом разность относительных погреш ванных по погрешностям каналов измерения температуры составляет по мод мерении температуры в диапазоне температур от 0 до плюс 10 °C абсолюта ставляет ± 0,15°С);

огласо-из-со-

- при измерении давления ± 0,5 % от наибольшего измеряемого значения электрического тока первичных измерительных преобразователей давления (приведенная погрешность);

- при измерении электрической энергии и электрической мощности - ± 0,2 % (относительная погрешность);

- при измерении количества тепловой энергии и тепловой мощности ± 0,5 % (при заданном значении давления).

- при измерении времени работы в различных режимах составляют ± 0,01 % (относительная погрешность).

При работе тепловычислителей в составе теплосчетчиков относительные погрешности при измерении тепловой энергии и тепловой мощности — в соответствии с ГОСТ Р 51649-2000, ГОСТ Р ЕН 1434-2011.

Знак утверждения типа

наносится на лицевую панель тепловычислителя методами шелкографии, термопечати и металлографики, а также вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4

Примечание. Преобразователь сетевой поставляется при питании тепловычислителя от

сети переменного тока 220 В.

Поверка

осуществляется по методике, изложенной в разделе 4 «Методика поверки» документа В84.00-00.00 РЭ «Тепловычислители «ВЗЛЕТ ТСРВ». Руководство по эксплуатации», утвержденного ГЦИ СИ ФГУП ВНИИР 17 сентября 2013 г.

Основное поверочное оборудование:

- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ± 0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ± 1 имп., относительная погрешность при измерении (формировании) частоты не более ± 0,1 %; относительная погрешность при формировании сигнала оммического сопротивления не более ± 0,025%;

- магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения сопротивления ± 0,022 %;

- вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная погрешность ± 0,2 %;

- частотомер 43-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;

- источник питания постоянного тока Б5-49, диапазон от 0,001 до 1 А, нестабильность ± 0,005 %;

Допускается применение другого оборудования с метрологическими х ми, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Тепловычислители «ВЗЛЕТ ТСРВ». Руководство по эксплуатации. В84.00-00.00 РЭ».

Нормативные документы

ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».

В84.00-00.00 ТУ «Тепловычислители «ВЗЛЕТ ТСРВ» Технические условия».

Рекомендации к применению

- выполнение государственных учетных операций.
