Дефектоскопы ультразвуковые USM 35X S, USM 35X DAC
| Номер в ГРСИ РФ: | РБ 03 20 3779 08 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | "GE Sensing & Inspection Technologies GmbH", Германия |
Дефектоскопы ультразвуковые USM 35Х S, USM 35Х DAC (далее- дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, измерения глубины и координат их залегания и отношений амплитуд сигналов от дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 3779 08 |
| Наименование | Дефектоскопы ультразвуковые USM 35X S, USM 35X DAC |
| Год регистрации | 2008 |
| Номер сертификата | 5673 |
| Дата регистрации | 2008-12-29 |
| Срок действия | 2013-06-26 |
| Получатель сертификата | фирма "GE Sensing & Inspection Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "GE Sensing & Inspection Technologies GmbH"
Адрес: Robert-Bosch-Str.3, 50354 Hurth
Контакты: +49 2233 601103
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1887-2009 |
Поверители
Скачать
|
Описание типа РБ 03 20 3779 08 [2009-04-13]
rb-03-20-3779-08_2009-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 3779 08 [2008-01-01]
rb-03-20-3779-08_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые USM 35Х S, USM 35Х DAC (далее- дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, измерения глубины и координат их залегания и отношений амплитуд сигналов от дефектов.
Область применения: топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Дефектоскопы семейства USM - это современные легкие и компактные приборы для решения универсальных задач ультразвукового контроля, путем излучения импульсов ультразвуковых колебаний . приема и регистрации отраженных от неоднородностей эхо-сигналов.
Питание дефектоскопов осуществляется как от внешнего источника так и от литий - ионных аккумуляторов или 6 штук стандартных батарей.
В дефектоскопах USM 35Х S и USM 35Х DAC есть возможность оценивать размеры дефектов (несплошностей) по кривой АРК (амплитуда- расстояние). Из-за непаралельности ультразвукового луча и затухания ультразвука в материале величина сигнала, отраженного от одинаковых по величине отражателей, зависит от расстояния до них. Кривая АРК строится по сигналам от отражателей графически учитывая эти влияния. Две модификации дефектоскопов USM 35Х S и USM 35Х DAC отличаются друг от друга наличием АРД -диаграмм в модификации USM 35Х S . АРД- диаграммы — это кривые описывающие связь трех влияющих факторов:
♦ A - разница по амплитуде сигналов от различных по величине отражателей и донным сигналом;
♦ Р - расстояние между преобразователем и отражателем;
♦ Д - диаметр отражателя.
Кривые АРК и АРД служат для оценки величины эхо-сигнала. Применение АРД- диаграмм позволяет сравнить отражательную способность естественного дефекта с отражательной способностью искусственного дефекта, расположенных на одинаковой глубине.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

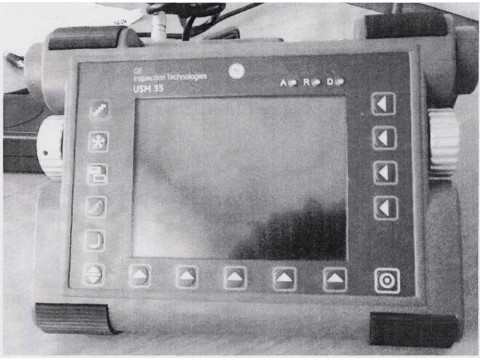

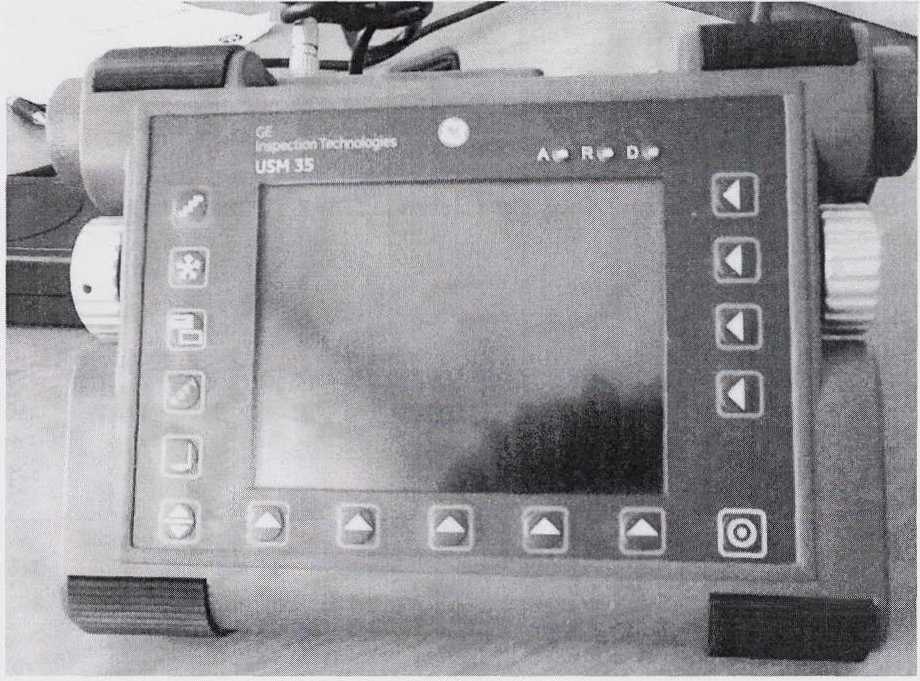

Внешний вид дефектоскопа приведен на рисунке I.
Рис.1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Технические характеристики |
USM35XDAC |
USM35XS |
|
Диапазон измерения глубины залегания, мм |
От 0,5 до 1400 | |
|
Пределы допускаемой абсолютной погрешности глубиномера, мм |
± 0.005 Н. где Н-установленный диапазон контроля | |
|
Пределы допускаемой абсолютной погрешности измерения координат дефектов (X. У) в диапазоне глубин залегания от 5 до 50 мм, мм |
±(1,0+0,03Х), ±(1,0+0,03У), где Х.У- измеряемые величины | |
|
Пределы допускаемой погрешности измерения отношений амплитуд сигналов, дБ |
±2,0 | |
|
Диапазон частот, МГц |
От 0,2 до 20 МГц | |
|
Пределы допускаемой погрешности ступеней усиления, дБ: 2 дБ; 20 дБ |
± 0,2 ±0,5 | |
|
Динамический диапазон временной регулировки чувствительности, дБ, не менее |
40 | |
|
Погрешность настройки порогового индикатора, дБ, не более |
0,3 | |
|
Запас чувствительности, дБ, не менее |
6 | |
|
Поминальное напряжение питания постоянного тока. В |
14,4 литиевая батарея | |
|
Диапазон рабочих температур, °C |
От минус 5 до плюс 40 | |
|
Масса, кг, не более |
2,2 | |
|
Функциональные возможности |
- |
АРД -диаграммы |
|
Выходные сигналы |
RS 232 | |
|
Встроенная память |
800 блоков параметров настройки, включая изображение сигналов | |
|
Температура хранения, °C |
От минус 20 до плюс 60 | |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией ф и р м ы - из гото в ите ля.
Основной комплект включает:
-дефектоскоп;
-преобразователи ультразвуковые MWB45-2E, MWB45-4E. MWB70-4E, MWB60-4E,
WB45-2E, WB70-2E, WB45-2E, MB4S, SEB-4Е
-руководство по эксплуатации;
-методика поверки МРБ МП. 1887-2009
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "GE Sensing & Inspection Technologies GmbH" (Германия).
ГОСТ 26266-90 "Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования."
МРБ МП. 1887-2009 "Дефектоскопы ультразвуковые USM 35Х S, USM 35Х DAC. Методика поверки".
Заключение
Дефектоскопы соответствуют технической документации фирмы "GE Sensing & Inspection Technologies GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев (для дефектоскопов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
11аучно-исследовательский центр БелГИМ
г.Минск. Старовиленский тракт. 93
тел.334-98-13
Аттестат аккредитации № BY/1 12 02.1.0.0025.
