Дефектоскопы ультразвуковые серии Epoch
| Номер в ГРСИ РФ: | РБ 03 20 4008 09 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Дефектоскопы |
| Производитель / заявитель: | "Olympus Scientific Solutions Americas Corporation", США |
Дефектоскопы ультразвуковые серии Epoch (Epoch XT, Epoch LT, Epoch LTC) (далее-дефек-тоскопы) предназначены для обнаружения дефектов типа нарушения сплошности и однородности материалов в контролируемых объектах (полуфабрикатах, готовых изделиях и сварных соединениях), измерения глубины и координат залегания дефектов и отношений амплитуд сигналов от дефектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 4008 09 |
| Наименование | Дефектоскопы ультразвуковые серии Epoch |
| Год регистрации | 2009 |
| Номер сертификата | 5761 |
| Дата регистрации | 2009-03-26 |
| Срок действия | 2014-03-26 |
| Получатель сертификата | фирма "Panametrics-NDT" холдинга "Olympus", США (US) |
Производитель / Заявитель
фирма "Panametrics-NDT" холдинга "Olympus"
Адрес: 48 Woerd Ave, Waltham, Massachusetts 02453
Контакты: (781)419-3900 / (781)419-3980
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ. МП 1896-2009 |
Поверители
Скачать
|
Описание типа РБ 03 20 4008 09 [2009-06-24]
rb-03-20-4008-09_2009-06-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 20 4008 09 [2009-01-01]
rb-03-20-4008-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Дефектоскопы ультразвуковые серии Epoch (Epoch XT, Epoch LT, Epoch LTC) (далее-дефек-тоскопы) предназначены для обнаружения дефектов типа нарушения сплошности и однородности материалов в контролируемых объектах (полуфабрикатах, готовых изделиях и сварных соединениях), измерения глубины и координат залегания дефектов и отношений амплитуд сигналов от дефектов.
Область применения: топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная, судостроительная и другие отрасли промышленности.
Описание
Работа дефектоскопа основана на ультразвуковом методе неразрушающего контроля. Принцип действия заключается в обнаружении в контролируемом объекте дефекта по времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина изделия. Записываемые электронным блоком показания данных и изображение формы волны сопровождается полной информацией об условиях измерений, включающих скорость звука, коэффициент усиления и т. п.
Дефектоскопы состоят из электронного блока и ультразвукового преобразователя. Клавиатура расположена на передней панели электронного блока. Дефектоскопы имеют разъем И8В для подключения к компьютеру или принтеру. Расширение функциональности дефектоскопов производится путем активации опционального программного обеспечения специальным кодом непосредственно в приборе, без необходимости привлечения сервисных специалистов. В приборах имеются специальные режимы для проведения тестов внутренней диагностики.
Дефектоскопы работают в диапазонах скоростей звука в материалах от 635 до 15240 м/с. х
Питание дефектоскопов осуществляется как от внешнего источника так и от литий - ионных аккумуляторов или 6 штук стандартных батарей.
Прибор отключается автоматически, если заряд батарей недостаточен для обеспечения надежной работы прибора. Установочные параметры сохраняются и восстанавливаются при повторном включении прибора.
В дефектоскопах есть возможность оценивать размеры дефектов (несплошност^из'о^рЙв^й АРК (амплитуда- расстояние). Из-за непараллельное™ ультразвукового луча и затухаиш!;ультразвука! в материале величина сигнала, отраженного от одинаковых по величине отражателей, зависит от расстояния до них. Кривая АРК строится по сигналам от отражателей графически, учитывая эти влияния. Кривые АРК и АРД служат для оценки величины эхо-сигнала. Применение АРД- диаграмм позволяет сравнить отражательную способность естественного дефекта с отражательной способностью искусственного дефекта, расположенных на одинаковой глубине.

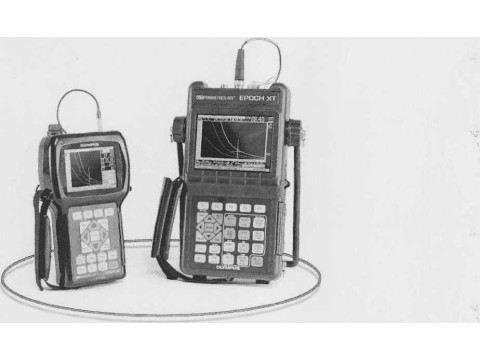

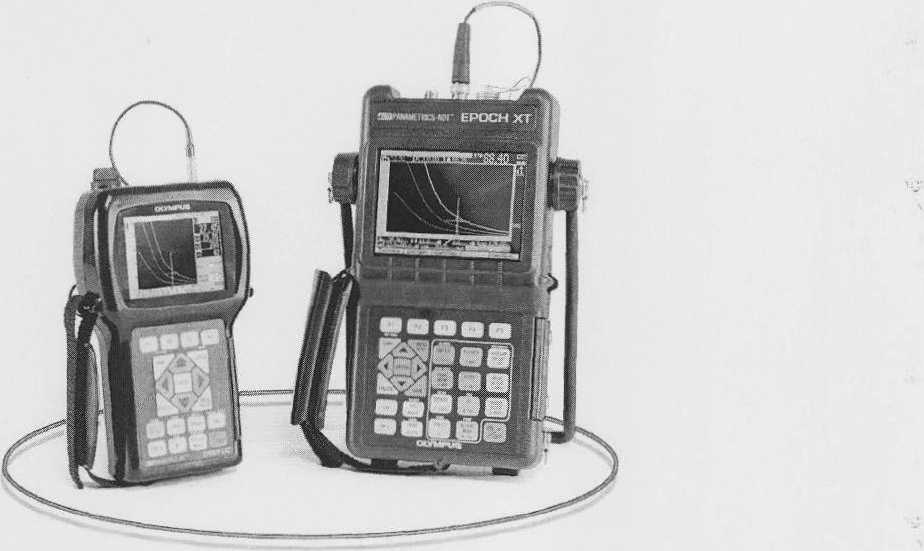

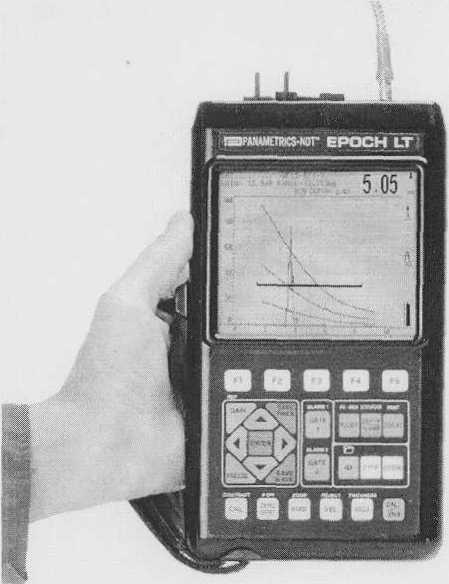

Место нанесения знака поверки приведено в приложении А настоящего описания типа. Внешний вид дефектоскопов приведен на рисунке 1.
Рис.1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики | ||
|
Epoch XT |
Epoch LTC |
Epoch LT | |
|
Диапазон измерения глубины залегания, мм |
От 4 до 5000 | ||
|
Пределы допускаемой абсолютной погрешности глубиномера, мм |
± 0,005 Н, где Н - установленный диапазон контроля | ||
|
Пределы допускаемой абсолютной погрешности измерения координат дефектов X и У, мм |
±(1,0±0,03Х); ±(1,0+0,ОЗУ), гдеХ,У-глубипа залегания отражателя | ||
|
Пределы допускаемой погрешности измерения отношений амплитуд сигналов, дБ: |
±1,0 |
± 1,0 |
±1,0 |
|
Отклонение ступеней усиления 2 дБ от номинального значения, дБ, не более |
±0,2 |
±0,2 |
±0,2 |
|
Погрешность настройки порогового индикатора, дБ, не более |
0,3 |
0,3 |
0,3 |
|
Динамический диапазон временной регулировки чувствительности, дБ, не менее: |
80 |
80 |
40 |
|
Степень защиты, обеспечиваемая оболочкой ГОСТ 14254-96 |
IP67 |
IP67 |
г |
|
Номинальное напряжение питания постоянного тока, В |
14,4 | ||
|
Диапазон рабочих температур, °C |
От минус 10 до плюс 50 | ||
|
Масса, кг, не более |
2,1 |
0,96 |
1,0 |
|
Габаритные размеры, мм, нс более |
277x150x71 |
223x128x55 |
238x138x38 |
|
Размеры экрана, мм, не более |
101x75 |
75x56 |
95x78 |
|
Допустимые уровни эхосигналов от отражателей для преобразователей ультразвуковых, дБ |
Г |
риведены в таблице 3 | |
|
Запас чувствительности для преобразователей ультразвуковых, указанных в таблице 3, не менее, дБ. |
6 | ||
Таблица 3. Допустимые уровни эхосигналов от отражателей для преобразователей
|
Преобразователь |
Образец из комплекта мер дефектов КМД4-0 |
Диаметр отражателя, мм |
Глубина залегания отражателя, мм |
Уровень эхосигнала от отражателя, дБ |
Образец из комплекта мер дефектов КМД4-0 |
Диаметр отражате ля, мм |
Глубина залегания отражателя, мм |
Допустимый уровень эхосигнала от отражателя дБ |
|
Epoch XT | ||||||||
|
A543S |
МД4-0-21 |
1,2 |
10 |
4244 |
МД4-0-21 |
1,2 |
70 |
7044 |
|
V543S |
МД4-0-21 |
1,2 |
10 |
5644 |
МД4-0-21 |
1,2 |
70 |
8044 |
|
A541S |
МД4-0-22 |
1,2 |
15 |
54±4 |
МД4-0-22 |
1,2 |
70 |
60+4 |
|
A540S |
МД4-0-9 |
1,2 |
30 |
6844 |
МД4-0-9 |
1,2 |
70 |
7444 |
|
A549S |
МД4-0-9 |
1,2 |
30 |
7844 |
МД4-0-9 |
1,2 |
70 |
9244 |
|
A551S |
МД4-0-22 |
1,2 |
15 |
50=4 |
МД4-0-22 |
1,2 |
70 |
6044 |
|
V109 |
МД4-0-6 |
1,2 |
5 |
6044 |
МД4-0-6 |
1,2 |
70 |
6044 |
|
V202 |
МД4-0-6 |
1,2 |
5 |
6444 |
МД4-0-6 |
1,2 |
30 |
6644 |
|
V203 |
МД4-0-6 |
1,2 |
5 |
4044 |
МД4-0-6 |
1,2 |
30 |
6444 |
|
A405S |
МД4-0-9 |
1,2 |
30 |
6844 |
МД4-0-9 |
1,2 |
70 |
6444 |
|
A403S |
МД4-0-13 |
1,6 |
30 |
6644 |
МД4-0-13 |
1,6 |
90 |
7244 |
|
DHC709-RM |
МД4-0-6 |
1,2 |
5 |
5644 Epoch LTC |
МД4-0-6 |
1,2 |
15 |
6844 |
|
A543S |
МД4-0-22 |
1,2 |
15 |
4844 |
МД4-0-22 |
1.2 |
70 |
7444 |
|
V543S |
МД4-0-21 |
1,2 |
10 |
5844 |
МД4-0-21 |
1,2 |
70 |
8444 |
|
A541S |
МД4-0-22 |
1,2 |
30 |
58+4 |
МД4-0-22 |
1,2 |
70 |
6244 |
|
A549S |
МД4-0-9 |
1,2 |
30 |
78±4 |
МД4-0-9 |
1,2 |
70 |
8244 |
|
A551S |
МД4-0-22 |
1,2 |
15 |
6244 |
МД4-0-22 |
1,2 |
70 |
6044 |
|
VI09 |
МД4-0-21 |
1,2 |
10 |
54±4 |
МД4-0-21 |
1,2 |
70 |
6244 |
|
V202 |
МД4-0-21 |
1,2 |
10 |
68=4 |
МД4-0-21 |
1,2 |
30 |
7044 |
|
V203 |
МД4-0-21 |
1,2 |
10 |
5044 Epoch LT |
МД4-0-21 |
1,2 |
30 |
7244 |
|
A543S |
МД4-0-21 |
1,2 |
10 |
4044 |
МД4-0-10 |
1,2 |
70 |
6244 |
|
V543S |
МД4-0-21 |
1,2 |
10 |
46±4 |
МД4-0-10 |
1,2 |
70 |
7044 |
|
A541S |
МД4-0-22 |
1,2 |
15 |
4644 |
МД4-0-10 |
1,2 |
70 |
5044 |
|
A540S |
МД4-0-9 |
1,2 |
30 |
6044 |
МД4-0-10 |
1,6 |
70 |
6644 |
|
A549S |
МД4-0-9 |
1,2 |
30 |
64±4 |
МД4-0-10 |
1,2 |
70 |
6644 |
|
A551S |
МД4-0-8 |
1,2 |
25 |
34±4 |
МД4-0-10 |
1,2 |
70 |
5044 |
|
VI09 |
МД4-0-6 |
1,2 |
5 |
50t4 |
МД4-0-10 |
1,2 |
70 |
5044 |
|
V202 |
МД4-0-6 |
1,2 |
5 |
5644 |
МД4-0-9 |
1,2 |
30 |
5444 |
|
V203 |
МД4-0-6 |
1,2 |
5 |
3244 |
МД4-0-9 |
1,2 |
30 |
5444 |
|
DHC709- RM |
МД4-0-6 |
1,2 |
5 |
4844 |
МД4-0-22 |
1,2 |
15 |
6044 |
ЗНАК УТВЕРЖДЕНИЯ ТИНА
Знак Утверждения типа наносится на эксплуатационную документацию' типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
|
Наименование |
Количество |
|
Электронный блок |
1 |
|
Зарядное устройство/адаптер |
1 |
|
Чехол |
по заказу |
|
Преобразователи (таблица 3) |
по заказу |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1896-2009 "Дефектоскопы ультразвуковые серии Epoch (Epoch XT, Epoch LT, Epoch LTC)" |
1 |
|
Кейс для переноски |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Panametrics-NDT" холдинга "Olympus" США. ГОСТ 26266-90 "Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования".
МРБ.МП 1896-2009 "Дефектоскопы ультразвуковые серии Epoch (Epoch XT, Epoch LT, Epoch LTC) Методика поверки".
Заключение
Дефектоскопы соответствуют технической документации фирмы "Panametrics-NDT" холдинга "Olympus" США.
Межповерочный интервал — не более 12 месяцев (для дефектоскопов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93 тел.334-98-13
Аттестат аккредитации BY/112 02.1.0.0025
