Стенды для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх

Назначение

Стенды для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей и грузовых малой грузоподъемности.

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы и диагностические центры.

Описание

Фирма "Robert Bosch GmbH" выпускает стенды для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх (далее-стенды) следующих исполнений:

FWA 4310 - стенды оснащены измерительной системой, состоящей из 6 датчиков, с передачей измеренных данных по проводной связи.

FWA 4410 - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, с передачей измеренных данных по проводной связи.

FWA 4415 - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по проводной связи. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля, без нажатия кнопок управления на измерительных головках.

FWA 4330 - стенды оснащены измерительной системой, состоящей из 6 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, с передачей измеренных данных по радиосвязи, частотой 433 МГц.

FWA 4332 - стенды оснащены измерительной системой, состоящей из 6 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 2,4 ГГц.

FWA 4430 - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 433 МГц.

FWA 4432 - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 2,4 ГГц.

FWA 4435 - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 433 МГц.. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля, без нажатия кнопок управления на измерительных головках.

FWA 4437 - стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных по радиосвязи, частотой 2,4 ГГц. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля, без нажатия кнопок управления на измерительных головках.

FWA 4450 - беспроводные стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных посредством радио/blutooth блока.

FWA 4455 с энкодером - беспроводные стенды оснащены измерительной системой, состоящей из 8 датчиков, которая позволяет создавать замкнутую измерительную область вокруг автомобиля с передачей измеренных данных посредством радио/blutooth блока. Энкодер представляет датчик угла поворота — устройство, предназначенное для преобразования угла поворота вращающегося объекта (диска колеса) в электрические сигналы, позволяющее определить угол его поворота и проводить автоматическую компенсацию биения диска колеса, методом проката автомобиля, без нажатия кнопок управления на измерительных головках.

FWA 4630 - стенды оснащены измерительной системой видеокамер, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, и проводить измерения в трехмерном пространстве. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля. В состав стенда входит передвижная приборная стойка, соединенная с измерительной системой видеокамер проводной связью.

FWA 4650S1 - беспроводные стенды оснащены измерительной системой видеокамер, которая позволяет создавать замкнутую измерительную область вокруг автомобиля, и проводить измерения в трехмерном пространстве с передачей измеренных данных посредством радио-блока W1LAN. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля. В состав стенда не входит передвижная приборная стойка с персональным компьютером и монитором.

FWA 4650S3 - беспроводные стенды оснащены измерительной системой видеокамер, которая позволяет создавать замкнутую измерительную область вокруг автомобиля и проводить измерения в трехмерном пространстве с передачей измеренных данных посредством радио-блока W1LAN. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом проката автомобиля. В состав стенда входит передвижная приборная стойка с персональным компьютером, монитор 19" и W1LAN - модуль.

FWA 4650S5 - беспроводные стенды оснащены измерительной системой видеокамер, которая позволяет создавать замкнутую измерительную область вокруг автомобиля и проводить измерения в трехмерном пространстве с передачей измеренных данных посредством радио-блока W1FAN. Электронное оснащение стенда позволяет проводить автоматическую компенсацию биения обода, методом лист 2 из 8

проката автомобиля. В состав стенда входит передвижная приборная стойка с персональным компьютером, монитор 27", W1LAN - модуль, магнитные захваты для крепления отражателей на колеса автомобиля.

Стенды исполнений FWA 4310, FWA 4330, FWA 4332 FWA 4410, FWA 4415, FWA 4430, FWA 4432, FWA 4435, FWA 4437, FWA 4450, FWA 4455 конструктивно состоят четырех измерительных головок с комплектом вспомогательных устройств, для крепления их на колеса автомобиля, и двух электронных поворотных дисков. Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Стенды исполнений FWA 4310, FWA 4330, FWA 4332 FWA 4410, FWA 4415, FWA 4430, FWA 4432, FWA 4435, FWA 4437 имеют передвижную приборную стойку. Стенды исполнений FWA 4450, FWA 4455 являются беспроводными стендами и не имеют передвижную приборную стойку.

Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера и программным обеспечением версий v5.0b220, v5.0b210, v5.0bl98,   v5.0bl60,   v5.0bl39,   v5.0bl21. В исполнениях FWA 4450,

FWA 4455, вместо ПК можно использовать планшет (Win7) или ноутбук.

Измерительные головки стендов включают в себя шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются кнопки управления и уровень.

Стенды исполнений FWA 4630,    FWA4650S1,    FWA4650S3,

FWA 4650S5 конструктивно состоят из, четырех светоотражателей с элементами крепления на колесах автомобиля и измерительной системы видеокамер работающих в инфракрасном спектре лучей. Указанное оборудование устанавливается на специальной балке, или на специальных кронштейнах, закрепленных прямо на аппарелях подъемного устройства.

Процесс измерения осуществляется путем считывания информации видеокамерами с отражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результатов измерений проводится с помощью персонального компьютера и программным обеспечением версий v5.0b226, v5.0b213, v5.0b203, v5.0bl90, v5.0bl74. В исполнении FWA 4650S1, вместо ПК можно использовать планшет (Win7).

Приборная стойка включает в себя модуль персонального компьютера с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру. Электронные поворотные круги устанавливаются под передние колеса автомобиля и подключаются кабелем к приборной стойке стендов.

Стенды серии FWA 4ххх работают в операционной системе WINDOWS.

Управление процессом измерений во всех исполнениях стендов производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов серии FWA 4ххх заложена база около 15000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

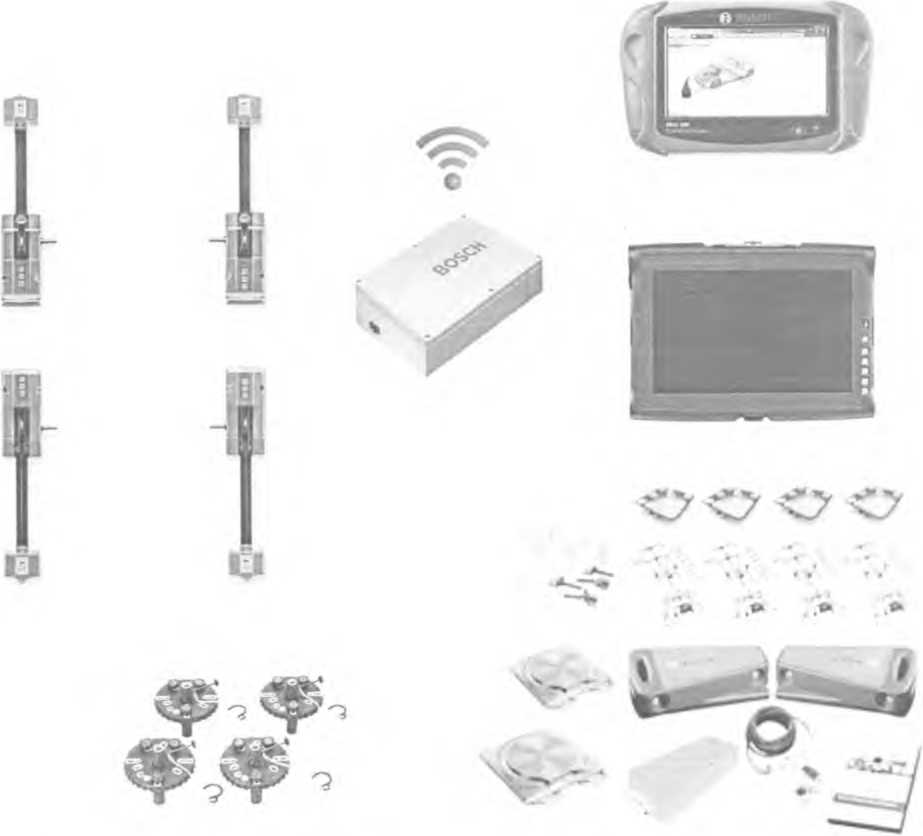

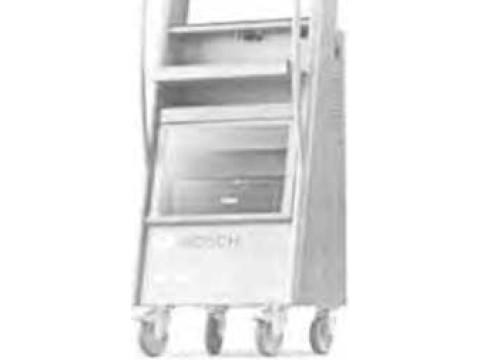

Внешний вид стендов представлен на рисунке 1.

Рисунок 1

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена

в приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики стендов для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх входят:

- стенд для измерения и регулировки углов установки колес автомобилей;

- фиксаторы рулевого колеса и педали тормоза;

- пакет программного обеспечения версий 5.0Б220, v5.0b210, v5.0bl98, v5.0bl60, v5.0bl39, v5.0bl21 для стендов FWA 43xx-44xx, или v5.0b226, v5.0b213, v5.0b203, v5.0bl90, v5.0bl74 для стендов FWA 465x, FWA 4630;

- приборная стойка: LED-дисплей, PC-компьютер, принтер, клавиатура (кроме FWA 4450, FWA 4455, 4650S1);

- поворотные платы механическая или электронная с кабелем;

- зарядные станции с проводкой;

радио- блок W1LAN (для FWA 4650S1, FWA 4650S3, FWA 4650 S5);

- радио/blutooth блок (для FWA 4450, FWA 4455);

- инструкция по эксплуатации;

- методика поверки МРБ МП. 1987-2010.

Дополнительные принадлежности:

- адаптеры для автомобилей с нестандартной конфигурацией бамперов;

- адаптеры для крепления измерительных головок к колесам транспортных средств, 20", 21", 23";

- комплект удлинителей до 26" для трехопорных зажимов;

- пульт дистанционного управления с приемником;

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Robert Bosch GmbH", Германия.

ГОСТ 25176-82 Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования.

МРБ МП. 1987-2010 "Стенды для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх. Методика поверки".

Заключение

Стенды для измерения и регулировки углов установки колес автомобилей серии FWA 4ххх соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025.
