Преобразователи термоэлектрические Rosemount 0185

Номер в ГРСИ РФ:	РБ 03 10 5609 14
Раздел:	Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель:	АО «Промышленная группа «Метран», г. Челябинск

Скачать

Описание типа РБ 03 10 5609 14 [2015-04-22]

rb-03-10-5609-14_2015-04-22.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Преобразователи термоэлектрические Rosemount 0185 (далее-TH) предназначены для измерения температуры сред, не агрессивных к материалу защитных гильз.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 5609 14
Наименование	Преобразователи термоэлектрические Rosemount 0185
Год регистрации	2014
Номер сертификата	9548
Дата регистрации	2014-12-23
Срок действия	2019-02-20
Получатель сертификата	ЗАО ПГ "МЕТРАН", г. Челябинск, Россия (RU)

Производитель / Заявитель

ЗАО ПГ "МЕТРАН"

Адрес: 454138, г. Челябинск, Комсомольский пр., 29.

Контакты: +7 3512 98 85 10, 41-46-33, 41-68-11 // metran@metran.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по документу 12.5312.000.00 РЭ (2013 г.).
Признание поверки	Первичная при выпуске из производства: Челябинский ЦСМ (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №13-14).

Поверители

Скачать

Описание типа РБ 03 10 5609 14 [2015-04-22]

rb-03-10-5609-14_2015-04-22.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия основан на явлении возникновения термоэлсктродвижущсй силы (ТЭДС) в замкнутой цепи ТП при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.

ТП состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.

По способу контакта с измеряемой средой ТП соответствуют погружаемому исполнению. по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.

ТП имеют взрывозащищенное исполнение «Ех» температурного класса Тб по ГОСТ Р МЭК 60079-0 и могут применяться во взрывоопасных зонах.

ТП различаются по области применения и по конструктивному исполнению защитных гильз.

Внешний видТП представлен на рисунке 1.

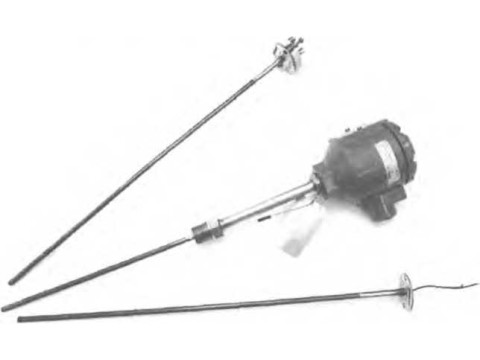

Рисунок 1 - Преобразователи термоэлектрические Rosemount 0185

Технические характеристики

Метрологические и технические характеристики ТП представлены в таблице 1.

Таблица 1

Наименование характеристик	Значение характеристик
Диапазон измерения температур для ТП с НСХ, °C -J -К -N	от минус 40 до 750 от минус 40 до 1000 от минус 40 до 1000
Класс допуска	1
Пределы допускаемых отклонений от НСХ чувствительного элемента ТП в диапазоне измерений, °C -J -К -N	± 1,5 (от минус 40 до 375 включ.); ± 0,004-t (св. 375 до 750 включ.) ± 1,5 (от минус 40 до 375 включ.); ± 0,004-t (св. 375 до 1000 включ.) ±1,5 (от минус 40 до 375 включ.); ± 0,004-t (св. 375 до 1000 включ.)
Температура окружающей среды, °C	от минус 60 до 85
Максимальная влажность окружающего воздуха при температуре 35 °C, %	99
Показатель тепловой инерции, с, не более	9
Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре (23±5) °C и относительной влажности от 30 % до 80 %, МОм, не менее	1000
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931	группа FX
Степень защиты от воды и пыли	IP54, IP65, IP66, IP68
Вид взрывозащиты	«искробезопасная цепь» тип «ia»; «взрывонепроницаемая оболочка»
Диапазон температур при транспортировании, °C	от минус 50 до 50
Максимальная влажность окружающего воздуха в транспортной таре при температуре 35 °C, %	98
Габаритные размеры, мм, не более Длина измерительной вставки Диаметр монтажной части измерительной вставки Габаритные размеры корпуса, ширина х высота	10000 6,2 130x130
Масса, кг, не более	10
Вероятность безотказной работы за 2000 ч, не менее	0,8
Средний срок службы, лет, не менее (при работе на верхнем пределе измерений рабочего диапазона температур)	15

Знак утверждения типа

наносится на табличку ТП способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Комплектность поставки ТП приведена в таблице 2.

Таблица 2

Обозначение	Наименование	Кол.	Примечание
Rosemount 0185	Преобразователь термоэлектрический	1 шт.
12.5312.000.00 РЭ	Руководство по эксплуатации	1 шт.	На 10 шт. ТП и меньшее количество при поставке в один адрес
12.5312.000.00 ПС	Паспорт	1 шт.
00813-0107-2654	Лист технических данных	1 шт.	По требованию заказчика

Поверка

проводится в соответствии с подразделом 3.4 «Методика поверки» документа 12.5312.000.00 РЭ «Преобразователи термоэлектрические Rosemount 0185. Руководство по эксплуатации», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в декабре 2013 г.

Основные средства поверки приведены в таблице 3.

Таблица 3

Наименование и тип средства поверки	Основные метрологические характеристики
Термометр сопротивления эталонный типа ЭТС-100	Диапазон измерения температуры от минус 195,798 °C до 0,01 °C, 3-ий разряд
Термометр сопротивления эталонный типа ЭТС-100	Диапазон измерения температуры от 0,01 °C до 660,323 °C, 3-ий разряд
Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО	Диапазон измерения температуры от 300 °C до 1200 °C, 2-ой разряд
Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП	Диапазон измерения напряжения постоянного тока от 0 до 1,1 В, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ
*ИВ - значение текущей измеряемой величины.
