Преобразователи расхода электромагнитные ПРЭМ

Номер в ГРСИ РФ: РБ 03 07 5617 14
Раздел: Средства измерений расхода и количества жидкости и газа [7]
Производитель / заявитель: ЗАО "НПФ Теплоком", г. Санкт-Петербург
Скачать
Описание типа РБ 03 07 5617 14 [2015-08-05]
rb-03-07-5617-14_2015-08-05.pdf
Скачать
Нет данных о поставщике

Преобразователи расхода электромагнитные ПРЭМ предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 07 5617 14
Наименование Преобразователи расхода электромагнитные ПРЭМ
Год регистрации 2014
Номер сертификата 9556
Дата регистрации 2014-12-23
Срок действия 2016-04-25
Получатель сертификата ЗАО "НПФ Теплоком", г. Санкт-Петербург, Россия (RU)
Производитель / Заявитель

ЗАО "НПФ Теплоком"

Адрес: Выборгская наб., д. 45, г. Санкт-Петербург, 194044

Контакты: (812)703-72-11, 703-72-08

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Преобразователи метрологически обеспечены в Республике Беларусь в полном диапазоне измерений методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - вода).
Методика поверки Поверка проводится по РБЯК.407111.039 МП (2011 г.).
Признание поверки Первичная при выпуске из производства: ЗАО "Теплоком-Инжиниринг" (аттестат аккредитации - №РОСС RU.0001.3100408, шифр поверительного клейма - ГТЖ)(НТК №02-15).

Поверители

Скачать

Описание типа РБ 03 07 5617 14 [2015-08-05]
rb-03-07-5617-14_2015-08-05.pdf
Скачать

Описание типа

Назначение

Преобразователи расхода электромагнитные ПРЭМ предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей.

Описание

Принцип действия преобразователей основан на явлении индуцирования ЭДС в движущемся в магнитном поле проводнике — измеряемой среде.

Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

Конструктивно преобразователи состоят из измерительного участка и электронного блока ОБ).

Измерительный участок представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, конструктивно выполненный во фланцевом или в бесфланцевом - типа «сэндвич» исполнениях. Измерительный участок заключен в кожух, защищающий элементы магнитной системы преобразователя.

ЭБ преобразователей выполнен в герметичном корпусе и имеет различные конструктивные исполнения (1 и 2), исполнение 2 снабжено встроенным оптическим портом.

Преобразователи обеспечивают:

- индикацию измерительной информации посредством табло;

- архивирование измерительной информации и результатов диагностики;

- представление измерительной информации и результатов диагностики на внешние устройства посредством унифицированных выходных сигналов.

Преобразователи имеют следующие выходные сигналы:

- один или два импульсных сигнала, формируемых дискретным изменением сопротивления выходной цепи при прохождении через преобразователь (в одном или в двух направлениях потока) заданного объема измеряемой среды или при наличии диагностируемого события;

- токовый сигнал в диапазоне тока (4-20) мА, пропорциональный измеренному расходу;

- цифровой сигнал обмена данными (интерфейс RS232, RS485, Ethernet, оптический), несущий информацию о результатах измерений и диагностики.

Преобразователи имеют различные метрологические классы, определяющие диапазоны преобразования расхода и объема, в которых нормированы пределы относительной погрешности при различных направлениях потока измеряемой среды.

Конструктивные исполнения, метрологический класс, наличие табло и выходных сигналов определяются при заказе преобразователей.

Преобразователи по защищенности от воздействия окружающей среды выполнены в соответствии со степенью защиты IP55 по ГОСТ 14254.

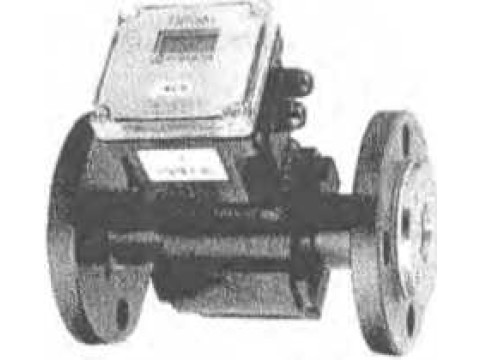

Рисунок 1 - Внешний вид преобразователей с ЭБ исполнения 1

Программное обеспечение

Рисунок 2 - Внешний вид преобразователей с ЭБ исполнения 2

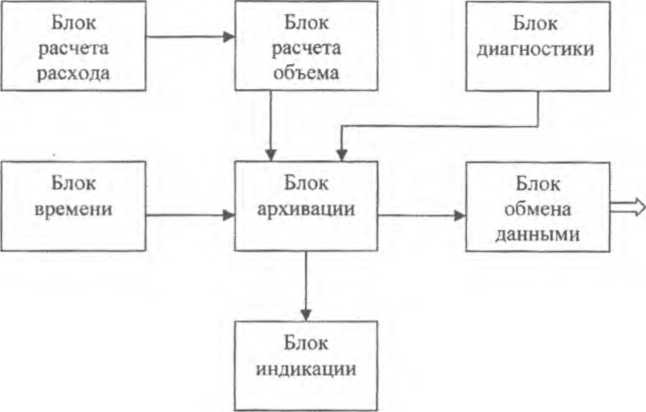

Преобразователи имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.

Рисунок 3

Основные функции частей программного обеспечения:

1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах преобразователя;

2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3) Блок архивации предназначен для расчетов и хранения измерительной и

диагностической информации;                                          - - ,

4) Блок обмена предназначен для вывода через последователы*^^жЯ®И^> диагностической и настроечной информации на внешние устройсти&2®иема;

5) Блок индикации предназначен для визуально гс/^&ображения и измерительной информации;                             Й*В

ельной

:бло

6) Блок реального времени предназначен для измерение действия диагностируемых ситуаций;

Г/с/

7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные ПО и уровень защиты ПО преобразователей по МИ 3286-2010

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер       версии

(идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Уровень защиты программного обеспечения от непреднамере иных      и

преднамеренн ых изменений

ПРЭМ

ПО

21°

А8191’

С

222)

72С02)

1' Для преобразователей с ЭБ исполнения 1.

2) Для преобразователей с ЭБ исполнения 2.

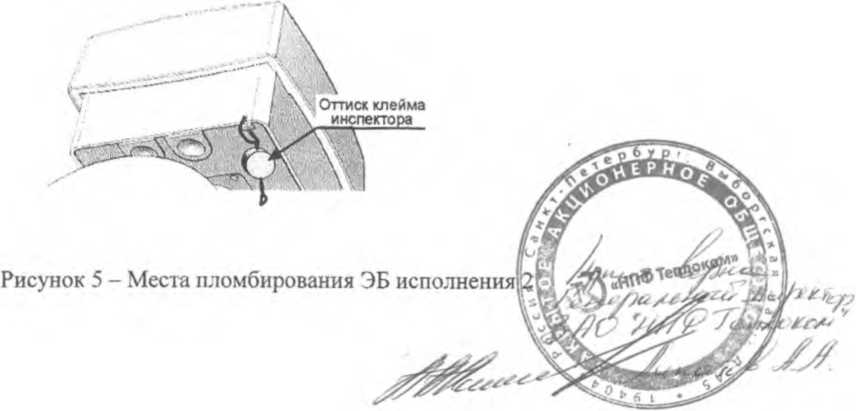

В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунках 4 и 5.

Оттиск клейма поверителя

Рисунок 4 - Места пломбирования ЭБ исполнения 1

Технические характеристики

Диаметры условных проходов преобразователей и соответствующие им максимальные значения расходов (Qmax), в зависимости от класса преобразователей и направления потока измеряемой среды, соответствуют значениям, приведенным в таблице 1.

Таблица 1

Ду

15

20

32

40

50

65

80

100

150

Qmaxi, MJ/4

6,0

12

30

45

72

120

180

280

630

Qmax?", MJ/4

3,0

6,0

15

22,5

36

60

90

140

315

1} По заказу потребителя (соответствует скорости потока 5 м/с).

Переходные (Qu, Qt?) и минимальные (Qmin) значения расходов, в зависимости от метрологического класса преобразователей и направления потока измеряемой среды, определяются из соотношений, приведенных в таблице 2.

Таблица 2

Класс

Значения расхода при прямом направлении потока измеряемой среды

Qmin

Qt2

Qn

В1

Qmax 1/625

Qmaxl/450

Qmaxi/100

С1

Qmaxl/625

Qmaxl/250

Qmaxl/100

D

Qmaxl/375

Qmaxl/150

Qmaxi/100

Класс

Значения расхода при обратном направлении потока измеряемой среды

Qmin

Qt2

Qn

В1

Qmaxl/250

Qmaxl/150

Qmaxl/100

С1

Qmaxl/250

Qmaxl/150

Qmaxl/100

D

Qmaxl/375

Qmax 1/150

Qmaxl/100

Qmaxi - максимальное значение расхода согласно таблице 1.

Примечание - Численные значения расходов приведены в руководстве по эксплуатации._____

Пределы допускаемой относительной погрешности измерений при представлении

расхода и объема на табло и посредством импульсного и цифрового сигналов, соответствуют значениям:

± 1 % в диапазоне измерений расхода от Qu до Qmax;

± 2 % в диапазоне измерений расхода от Qe до Qti;

± 5 % в диапазоне измерений расхода от Qmin до Qt2-

Пределы допускаемой приведенной погрешности при преобразовании измеренных значений расхода в сигнал постоянного тока при сопротивлении нагрузки не более 500 Ом соответствуют ± 0,2 %.

Пределы допускаемой относительной погрешности при измерении времени соответствуют ± 0,05 %.

Питание преобразователей осуществляется от источника постоянного тока с выходным напряжением (12 ± 0,5) В.

Мощность, потребляемая от источника питания, не более 5 ВА.

Габаритные размеры и масса преобразователей, в зависимости от конструктивного

исполнения, не превышают значений, указанных в таблице 3. Таблица 3

Ду

Исполнение «сэндвич»

Исполнение фланпевое

Габаритные размеры (длина; ширина; высота), мм

Масса, кг

Габаритные

(длина; ширина; вьй^йК^йм

S&L КГ

i 15

95; 60; 160

1,1

125; 95;

Г 20

115; 80; 190

1,4

155;1О5#2|0

wr’тй п

J 32

135;100;210

2,7

200; 135g     "й art

)^ОА°4,7Г|

f 40

150;125; 225

3,2

200; 1451& ^9

■ '6,®/

Г 50

160;115;240

3,7

200; 160ЛЖ,

L 65

175;150; 255

5,2

200; 180;2$ЙЬ^

80

190;165;270

7,0

200;195; 290

14,5

100

220; 190; 290

9,3

250;215; 300

19,2

150

320;255;350

21,2

315;280; 360

28,6

Преобразователи в рабочих условиях применения обеспечивают свои технические

характеристики при воздействии на них следующих влияющих величин:

- удельная электропроводность измеряемой среды в диапазоне от 10’3 до 10 См/м;

- температура измеряемой среды в диапазоне от 0 до 150 °C;

- давление измеряемой среды не более 1,6 МПа;

- температура окружающего воздуха в диапазоне от минус 10 до плюс 50 °C;

- относительная влажность воздуха не более 95 % при температуре не более 35 °C;

- атмосферное давление в диапазоне от 84 до 106,7 кПа;

- переменное частотой 50 Гц магнитное поле напряженностью до 40 А/м;

- механическая вибрация частотой (10 - 55) Гц с амплитудой смещения до 0,35 мм;

Преобразователи сохраняют свои технические характеристики после воздействия на них следующих влияющих величин, характеризующих условия транспортирования:

- температуры окружающего воздуха от минус 25 до плюс 55 °C;

- относительной влажности воздуха до 95 % при температуре 35 °C;

- синусоидальная вибрация частотой (10 - 55) Гц и амплитудой смещения до 0,35 мм.

Средняя наработка на отказ не менее 80000 ч.

Средний срок службы не менее 12 лет.

Знак утверждения типа

наносится на лицевую панель преобразователей в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Наименование

Обозначение

Кол-во

Примечание

j Преобразователь расхода ; электромагнитный

ПРЭМ

1

Исполнение согласно заказу

i Руководство по эксплуатации

РБЯК.407111.039 РЭ

1

Паспорт

РБЯК.407111.039 ПС

1

Методика поверки

РБЯК.407111.039 МП

1 экз. при групповой поставке

Клеммник

-

-

Количество согласно исполнению

Блок питания

-

1

Тип по наличию на момент поставки

.Адаптер интерфейса RS232

-

-

По заказу

Поверка

осуществляется по методике, приведенной в документе РБЯК.407111.039 МП

«Преобразователи расхода электромагнитные ПРЭМ. Методика поверки», утвержденной

а воды от 0,0к

ен

ПДИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 5 марта 2011 г.

Перечень эталонов, применяемых при поверке:

- установка расходомерная УМР-1. Диапазон воспроизведений р 360 mj/4, относительная погрешность ± 0,05 %;

- вольтметр универсальный цифровой В7-38. Диапазон постоянного тока (0 - 2) В, кт 0,04/0,02;

- магазин сопротивлений Р4831, кт 0,02. Сопротивление 100 Ом.

Сведения о методах измерений

Методика измерений приведена в документе РБЯК.407111.039 РЭ «Преобразователи расхода электромагнитные ПРЭМ. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.145-75. «ГСП. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 ■ 10'6 до 10 м3/с».

ГОСТ 28723-90. «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

ТУ 4213-039-15147476-2006. Преобразователи расхода электромагнитные ПРЭМ. Технические условия».

Рекомендации к применению

выполнение государственных учетных операций.

осуществление торговли и товарообменных операций.
