Установки поверочные универсальные "УППУ-МЭ"
Номер в ГРСИ РФ: | РБ 03 13 5618 14 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | ООО "НПП Марс-Энерго", г. Санкт-Петербург |
Описание типа РБ 03 13 5618 14 [2015-04-16]
rb-03-13-5618-14_2015-04-16.pdf
|
Скачать |
Установки поверочные универсальные «УППУ-МЭ» (далее - Установки) предназначены для измерения активной, реактивной, полной электрической мощности и энергии, частоты переменного тока, значений напряжения и силы переменного тока, фазовых утлов и коэффициента мощности, значений напряжения и силы постоянного тока, основных и дополнительных показателей качества электрической энергии:
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 5618 14 |
Наименование | Установки поверочные универсальные "УППУ-МЭ" |
Год регистрации | 2014 |
Номер сертификата | 9557 |
Дата регистрации | 2014-12-23 |
Срок действия | 2019-05-14 |
Получатель сертификата | ООО "НПП Марс-Энерго", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПП Марс-Энерго"
Адрес: 190031, г. Санкт-Петербург, наб. р. Фонтанки, 113А
Контакты: тел./факс (812)315-13-68, 327-21-11 // E-mail: marsel@peterlink.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по документу МС2.702.500 МП (2014 г.). |
Признание поверки | Первичная при выпуске из производства: ВНИИМ им. Д.И.Менделеева (номер реестра - №065, шифр поверительного клейма - В)(НТК №01-15). |
Поверители
Скачать
Описание типа РБ 03 13 5618 14 [2015-04-16]
rb-03-13-5618-14_2015-04-16.pdf
|
Скачать |
Описание типа
Назначение
Установки поверочные универсальные «УППУ-МЭ» (далее - Установки) предназначены для измерения активной, реактивной, полной электрической мощности и энергии, частоты переменного тока, значений напряжения и силы переменного тока, фазовых утлов и коэффициента мощности, значений напряжения и силы постоянного тока, основных и дополнительных показателей качества электрической энергии:
- среднеквадратического значение основной гармонической составляющей напряжения (Dei);
- среднеквадратического значение гармонической составляющей напряжения с частотой h-fi (порядка h) для значений h от 2 до 50 (Uch);
- среднеквадратического значение интергармонической составляющей напряжения с частотой m-f] для значений ш от 0,5 до 50,5 с дискретностью 1,0 (Ucm);
- среднеквадратического значение основной гармонической составляющей тока (1а);
- среднеквадратического значение гармонической составляющей тока порядка h для значений h от 2 до 50 (1а,);
- среднеквадратического значение интергармонической составляющей тока с частотой m f| для значений m от 0,5 до 50,5 с дискретностью 1,0 (1сш);
- угла фазового сдвига между гармониками порядка h напряжения и тока одной фазы;
- коэффициента гармонической составляющей напряжения порядка h для h от 2 до 50 [Ku(h)];
- коэффициента гармонической составляющей тока порядка h для h от 2 до 50 [Ki(h)];
- активной электрической мощности основной гармонической составляющей (Pi);
- реактивной электрической мощности основной гармонической составляющей (Qi);
- активной электрической мощности гармонической составляющей порядка h для h от 2 до 50 (P(h>);
- суммарного коэффициента гармонических составляющих напряжения (THDv);
- суммарного коэффициента гармонических составляющих тока (THD0;
- напряжения прямой последовательности основной частоты (Ui);
- напряжения нулевой последовательности основной частоты (Uo);
- напряжения обратной последовательности основной частоты (LL);
- коэффициента несимметрии напряжения по обратной последовательности (К,и) и по нулевой последовательности (Кои);
- тока прямой последовательности основной частоты (Ij);
- тока нулевой последовательности основной частоты (1о);
- тока обратной последовательности основной частоты (Ъ);
- углов фазового сдвига между напряжением и током прямой, обратной и нулевой последовательности;
- кратковременной дозы фликера;
- длительности провала напряжения (Atn);
- глубины провала напряжения (SUn);
- коэффициента временного перенапряжения (Knq> и);
- длительности временного перенапряжения (AtIiep). а также для выполнения калибровки и поверки СИ указанных выше величин и формирования указанных величин.
Описание
Принцип действия эталонных средств измерений (СИ), входящих в состав Установки, основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с
встроенным программным обеспечением (далее - ВПО) СИ. ВПО хранится в энергонезависимой памяти EEPROM модуля центрального процессора СИ.
Установки могут быть использованы автономно или в сочетании с персональным компьютером (ПК), расширяющим ее функциональные возможности при калибровке и поверке эталонных и рабочих СИ электроэнергетических величин:
- однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности;
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров, частотомеров и измерителей коэффициента мощности;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот;
- приборов для измерения показателей качества электрической энергии;
- приборов для измерения напряжения, силы тока и мощности постоянного тока.
Установки выполнены в виде функционально законченного рабочего места поверителя и может работать в двух режимах:
п ри управлении от ПК по стандартным интерфейсам с помощью специального программного обеспечения (ПО), установленного на ПК;
в автономном режиме при управлении от встроенных клавиатур и графических жидкокристаллических индикаторов (ЖКИ), расположенных на лицевых панелях приборов «Энергомонитор» и «Энергоформа», входящих в состав Установок.
Отображение параметров и формы сигналов осуществляется на ЖКИ блока «Энергоформа» и на ЖКИ прибора «Энергомонитор», либо на ПК с помощью ПО.
I(итание установки осуществляется от сети переменного тока (220 ± 10%) В, (50 ± 5%) Гц, при коэффициенте несинусоидальности не более 5%.
Установки выпускаются в модификациях, отличающихся конструктивным исполнением, метрологическими характеристиками, диапазоном выходных сигналов силы тока и напряжения переменного тока (постоянного тока), диапазоном выходной мощности каналов тока и напряжения.
В состав установки входит:
- эталонное СИ: Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» ( зарегистрированный в Государственном реестре средств измерений под № 52854-13), либо эталонный Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.ЗТ1» (зарегистрированный в Государственном реестре средств измерений под № 39952-08)
- источник испытательных сигналов (ИИС).
В состав стационарного источника ИИС входят:
- блок генератора-синтезатора «Энергоформа-3.1» (1 шт.),
- блок коммутации «БК-3.1» (1 шт.),
- блоки усилителей тока «УТ-3.1» (3 шт.) и усилитель напряжения «УН-3.1» (1 пн.).
- блок делитель напряжения индуктивный «ДНИ-3.1» трехфазный (дополни гельно),
- блок усилителя напряжения и тока постоянного «УНТП» (дополнительно).
Стационарный ИИС и эталонное средство измерения монтируются в приборной стойке. Переносной ИИС выполнен в виде одного блока, приспособленного для переноски.
Условное обозначение Установок при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из наименования Установки (УППУ-МЭ), условного обозначения модификации и обозначения технических условий:
УППУ-МЭ XX- Х-ХХ-ХХХ-ХХ/ХХХ -Х/ХХХ ТУ 4381-053-49976497-2013 12 3 4 5 6
1 - обозначение модификации Установки по используемому эталонному СИ:
• 3.1 КМ - Энергомонитор- 3.1 КМ,
• З.ЗТ1 - Энергомонитор-З.ЗТ1;
2 - обозначение модификации по конструктивному исполнению:
• С - стационарная:
• П - переносная;
3 - обозначение модификации по метрологическим характеристикам эталонного СИ:
• 02 - с прибором "Энергомонитор-3.1 КМ С-02";
• 05 - с прибором "Энергомонитор-3.1 КМ С-05";
• 10 - с прибором "Энергомонитор-3.1 КМ С-10" или с прибором "Энергомонитор-З.ЗТ1";
• ХХД - с прибором "Энергомонитор-3.1 КМ C-XX-IXX" (измеряющим дополнительно параметры постоянного тока) и дополнительным блоком «УНТП»;
4 - обозначение модификации по силе максимального выходного тока ИИС. 1тач. А:
• 7.7 (номинальные значения токов, 1ном, Л: 0.5; 5.0);
• 110 (номинальные значения токов. 1НОМ, А: 0,5; 2,0; 10.0: 100);
• 120 (номинальные значения токов, 1И0М, А: 0.5: 2.0; 10.0; 100)
5 - обозначение модификации по выходной мощности канала тока/напряжения ИИС. В»А:
• 25/50.
• 45/200,
• 15/5.
• 45/100
6 - по диапазону выходного напряжения ИИС Umm/Umax, В:
• 6/264 (номинальные значения фазных /межфазного напряжения. U,lou. В: 60/60*\3 и 220/220*>/3),
• 6/528 (номинальные значения фазных/межфазного напряжения. 11||ОМ. В: 60/60*\3, 220/220*х/3 и 480/480*^3),
• 0.1/528 (номинальные значения фазных /межфазного напряжения. UI(OM. В: 60/60*>/3. 220/220*э/3 и 480/480*>/3) - в комплект модификации должен входить делитель «ДНИ-3.1» с коэффициентами деления 1/10. 1/100.
Примеры обозначения при заказе:
"УППУ-МЭ 3.1KM-C-O2-110-25/50-0,1/528" - Установка, предназначенная для калибровки и поверки приборов класса точности 0,05 для измерения напряжения, силы тока и мощности переменного тока с прибором "Энергомонитор-3.1 КМ С-02" и ИИС с диапазонами задания напряжения 0,1/528 В;
"УППУ-МЭ З.ЗТ 1-11-10-7,7-15/5-6/264" - Установка, предназначенная для калибровки и поверки приборов класса точности 0,5 для измерения напряжения, силы тока и мощное!и переменного тока с прибором "Энергомонитор-3.3TI" и ИИС "Энер!оформа-3.3".
Общий вид модификаций Установки представлен на рисунках 1-3.

7Г
Блок коммутации «БК-3.1»
Усилитель тока «УТ-3.1»
Делитель напряжения индуктивный «ДНИ-3.1»
Блок генератора «Энергоформа-3.1»
Блок усилителя напряжения «УН-3.1»
Прибор
электроизмерительный эталонный

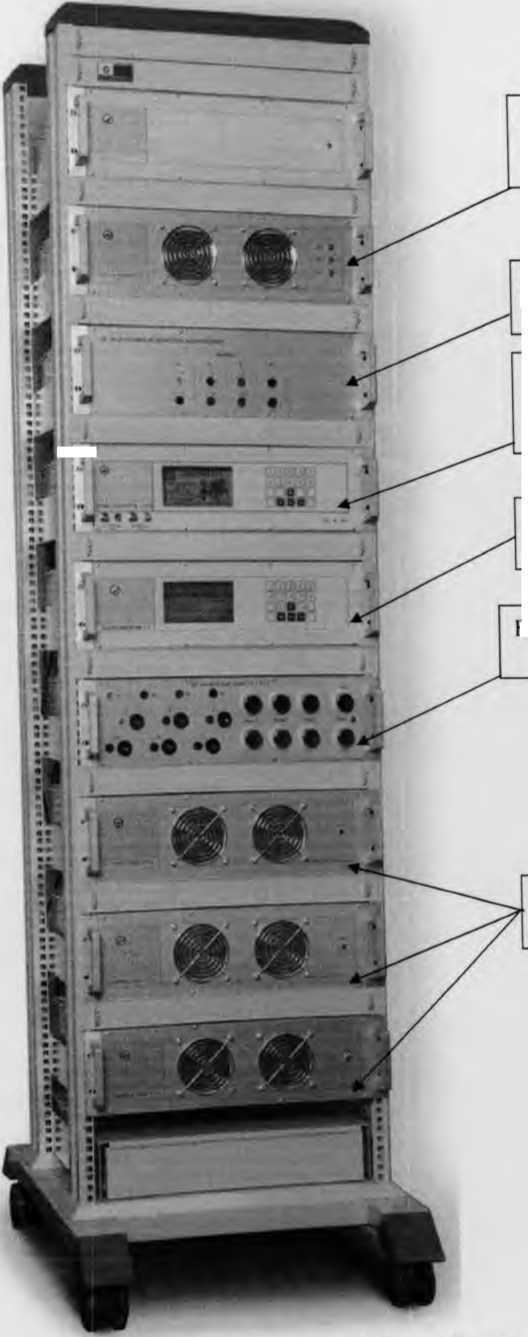

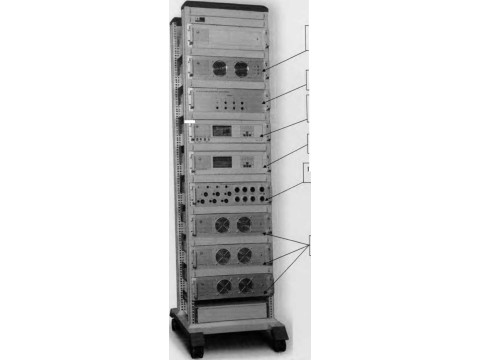

Рисунок I. Установка "УППУ-МЭ 3.IKM-C". Общий вид
(Клеймо поверителя после поверки наносится на стационарную установку в виде наклейки на боковую стенку установки)

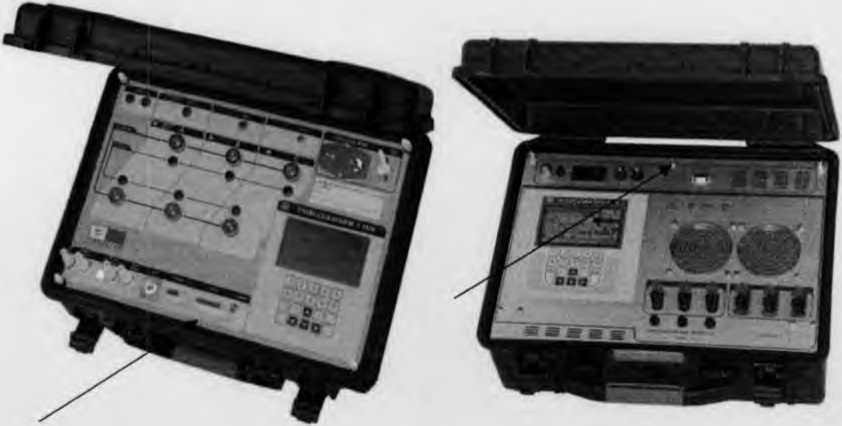

Рисунок 2. Установка "УППУ-МЭ 3.1КМ-П". Общий вид.

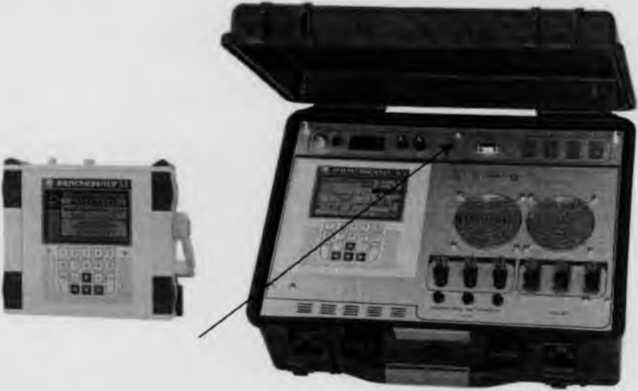

Рисунок 3. Установка "УППУ-МЭ З.ЗТ1-П". Общий вид.
(Клеймение переносных установок после поверки производится в виде оттиска клейма поверителя на крепежных винтах в местах, указанных стрелками).
Программное обеспечение
Программное обеспечение Установки состоит из ВПО СИ и ИИС. входящих в сое гав установки, и специальных программ для ПК (ПО). Связь с ПК осуществляется по стандартному интерфейсу.
ВПО СИ и ИИС выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе СИ и ИИС.
По своей структуре ВПО СИ и ИИС разделено на метрологически значимую и метрологически нс значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму, соответствующему описанию типа СИ. входящих в состав установки, и настоящему описанию.
При вычислении результатов измерений учитываются поправочные множители и поправки, которые определяются при регулировке, записываются в энергонезависимую память и защищаются контрольными суммами, непрерывно контролируемыми системой диагностики. 11ри обнаружении ошибки контрольных сумм на дисплей СИ и ИИС выводятся соответствующие сообщения. Уровень защиты программного обеспечения СИ. входящих в состав установки, от непреднамеренных и преднамеренных изменений соответствует их описанию типа. Идентификационные данные ВПО ИИС указаны в таблице I.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВПО«ЕР3.1» |
«EF3.1» |
Вер. 1.7 |
1А55 |
CRC16 |
B11O«EF3.3» |
«EF3.3» |
Вер. 1.7 |
1А55 |
CRCI6 |
Прикладные программы (ПО) не содержат метрологически значимых частей и предназначены для выбора режима работы, измеряемых величин и диапазонов измерений, а также считывания результатов измерений из СИ с целью их просмотра, обработки и распечатки на принтере в более удобной форме (таблицы, графики).
Технические характеристики
Установки "УППУ-МЭ" обеспечивают формирование одно- и трехфазной системы токов и напряжений с параметрами и в диапазонах, указанных в таблицах 2 и 3.
Погрешности измерения перечисленных величин определяются погрешностями, установленными для применяемых эталонных СИ. и указаны в таблицах 4-12.
Таблица 2.
Наименование параметра выходных сигналов |
Диапазон установки |
Дискретность установки |
Примечание |
1 Среднеквадратическое значение гармонической составляющей напряжения порядка п ”. % от U| |
от 0 до 100 |
0.01 |
Для и от 2 до 19 |
от 0 до 50 |
Дэя п от 20 до 50 | ||
2 Среднеквадратическое значение гармонической составляющей тока порядка п. % от 11 |
от Одо 100 |
0,01 |
Для п от 2 до 19 |
от 0 до 50 |
Дтя п от 20 до 50 | ||
3 Среднеквадратическое значение интергармонической составляющей напряжения с частотой % U| |
от 0 до 15 |
0,01 |
Для m от 0.5 до 50.5 с дискретностью 1.0 |
4 Среднеквадратическое значение интергармонической составляющей тока с частотой m f|., % 1| |
от 0 до 15 |
0.01 | |
5 Угол фазового сдвига между основными гармоническими составляющими: |
от-180 до 180 | ||
ui.iv» ниму ияпри д. рмий гряпус |
001 |
U от 0.2Uhom |
Наименование параметра выходных сигналов |
Диапазон установки |
Дискретность установки |
Примечание |
До Umax В | |||
напряжения и тока одной фазы, градус |
0.01 |
1 от 0.1 1ном до •мах, А | |
6 Угол фазового сдвига между гармонической составляющей порядка п и основной гармонической составляющей напряжения, градус |
от-180 до 180 |
0.01 |
Для п от 2 до 50; U от 0.2 U ном до Umax В |
7 Угол фазового сдвига между интергармонической составляющей с частотой m fi и основной составляющей напряжения, градус |
от-180 до 180 |
0,01 |
Для m от 0.5 до 50.5 с дискретностью 1.0; U от 0.2Uhom До Umax. В |
8 Угол фазового сдвига между гармонической составляющей порядка п и основной составляющей тока, градус |
от-180 до 180 |
0.01 |
Для п от 20 до 50: 1 от 0.1 1ном до •мах, А |
9 Угол фазового сдвига между интергармонической составляющей с частотой m-f| и основной составляющей тока, градус |
от-180 до 180 |
0,01 |
Для m от 0.5 до 50.5 с дискретностью 1.0; 1 от 0.1 до 1млх- А |
10 Количество провалов или перенапряжений |
от Одо 100000 |
1 | |
11 Остаточное напряжение при провале. % от опорного напряжения |
От 10 до 100 |
0.01 |
49Гц<(*<51 Гц |
12 Максимальное напряжение при перенапряжении. % от опорного напряжения |
от 100 до 200 |
0.5 |
49Гц<Г<51 Гц |
13 Сила постоянного тока. А |
от 0 до 100 |
0.012 | |
14 Значение напряжения постоянного тока. В |
от 0 до 300 |
0.036 |
Таблица 3.
Наименование парамет ра выходных сигналов |
Диапазон установки |
Дискретность установки |
Пределы допускаемых погрешностей установленных значений |
Примечание |
1 Частота основной(первой) гармонической составляющей выходных сигналов (f|). Гц |
от 42.5 до 70* |
0.01 |
абсолютная 0.01 | |
2 Среднеквадратическое значение основной гармонической составляющей напряжения, U|. В |
(0.25... 1.2) (Л.., (0.05...0.25) U |(ОМ |
0.01 |
относительная ±1% ±[l.0+0.5*((L),/U)- 1)]% |
Наименование параметра выходных сигналов |
Диапазон установки |
Дискретность установки |
Пределы допускаемых погрешностей установленных значении |
Примечание |
3 Среднеквадратическое значение основной гармонической составляющей тока. 1|. А |
(0.2... 1,2)111ОМ (0.05...0.2) U |
0.0001 |
относительная ±1% ±[1.0+0.5*((1,Д)-1)]% | |
4 Коэффициент нелинейных искажений при генерации синусоидального сигнала напряжения не более. % |
- |
- |
относительная 1% 2.0% |
(0,25... 1,2) и1ЮМ При нагрузке 10° о от номинала. При номинальной нагрузке |
5 Коэффициент нелинейных искажений при генерации синусоидального сигнала тока не более. % |
• |
- |
относительная 1% 2.0% |
(0,2...l.2)L,M 11ри нагрузке 10% от номинала При номинальной нагрузке |
6 Установка угла сдвига фазы между первыми гармониками напряжений и токов, (радус |
от-180 до 180 |
0.01 |
Абсолютная ±1 |
(0,25... 1.2) U,юм |
7 Длительность провала или перенапряжения (t). с |
от 0 до 600 |
0,001 |
абсолютная, с ±0.002 | |
X 11ериод следования провалов или перенапряжений (Т). с |
от 0 до 600 |
0,001 |
абсолютная, с ±0.002 | |
9 Кратковременная доза фликера |
от 0.25 до 10 |
относительная, % ±1.5 |
49Гц<Г<51 Гц: U от 180 до 235 В; при колебаниях напряжения, имеющих форму меандра. AU/U от 0.4 до 10 °А |
В диапазоне частот 42.5 - 45 Гц максимальное напряжение и ток нс должны превышать номинальных значений, выходная мощность источников напряжения и тока не более 0,5*Р||Ом-
Установки обеспечивают измерение электроэнергетических величин в диапазонах и с пределами допускаемых основных погрешностей измерения, соответствующими характеристикам эталонного СИ, входящего в комплект поставки.
Основные метрологические и технические характеристики Приборов электроизмерительных эталонных многофункциональных "Энергомонитор-3.1 КМ представлены в таблицах 4-11.
Таблица 4 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов "Энергомонитор-3.IKM-x-02" без использования токоизмерительных клещей
Измеряемые параметры электрической энергии i |
иапазон (змерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
1 Среднеквадратическое значение напряжения силы переменного тока (U) |
OtO.IUh -до 1,2UH - |
Относительная. %, | |
±[0.01+0.002(l,2Un/U-l)] |
UH>2B | ||
±[0,015+0,003(l,2Un/U-l)] |
UH<2B | ||
2 Напряжение силы постоянного тока (U) |
Относительная, %. | ||
От 0,1 Un до 1,7Uh |
±[0,01+0,005(1,7UH/U-1)] |
Un от 5 др 480 В | |
±[0,015+0,005(1,7UH/U-1)] |
UH<2B | ||
От O.IUh цо 1.25Un |
±[0.015+0,005(l,25UH/U-l)] |
Un= 800 В | |
3 Среднеквадратическое значение силы переменного тока (1) |
От 0.11ц до 1.21 и |
Относительная. %, ±[0.01+0.002(1.21ц/1-1 )| | |
4 Сила постоянного тока (1) |
От 0,11ц до 1,21ц |
Относительная. %, ±[0,015+0,005(1,2IH/I - 1)] |
1н= 100 А |
ОтО, Нн до 1,51ц |
Относительная, % ±[0,015+0,005(1,51(|/1- 1)] |
1н< 100 А | |
5 Активная электрическая мощность (Р) |
От0.01Рц до 1.44Рц |
Относительная, %. |
Рц - Un • 1ц: U от0,lUn;iol.2UH; 1 от 0,11ц до 1,21ц; |
0,9 < |cos ср| < 1.0 | |||
±[0,01+0.004(1.44Рц/Р-1)[ |
Un>2 В | ||
±|0,02+0,004(1,44Рц/Р-1)| |
UH<2B | ||
0.2 <_|cos ср| < 0.9 | |||
±[0,015+0,004( 1,44Рц/Р-1 )| |
Un>2B | ||
±[0.025+0,004(1.44Рц/Р-1)[ |
UH<2B | ||
6 Реактивная электрическая мощность. (Q). рассчитываемая методом: - перекрестного включения. - геометрическим методом. - методом сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
От 0,01 Qu до l,44Qn |
Относительная. %. |
Qh= Uir 1ц; U отО.Шцдо l.2UM; 1 от 0,11ц до 1.21ц; |
±[0,03+0,0 l(1.44Qtl/Q-l)] |
0,9 < |sin q>| 5 1,0 | ||
±| 0,05+0.0 l(1.44Qn/Q-l) |
0.2 < |sin ф| < 0,9 1 | ||
7 Полная электрическая мощность (S) |
От 0.01S| до 1,44Sj |
Относительная. %, |
Su = Un • In; Uot0.1Uhj1()1.2Uh; 1 от 0.1 hi до 1.21ц: |
1 ±[0,02+0,005( 1,2UH/U+1.2ltl/l-2) |
ии>2В | ||
±[0.025+0.01 (1,2U । |/U+1,21ц/1-2) |
UH <2 В | ||
X Коэффициент мощности (K..-P/S) |
От 0.1 до 1.0 |
Абсолютная; ±0,001 |
1 от 0,21ц до 1,21ц: Uot0.2U|| до 1.211ц |
9 Частота силы переменного тока (fi) |
От 40 до 70 |
Абсолютная. Гц ±0,001 |
Uot0.2Uh до l.2Un; 1 от 0.21ц до 1.2I|। |
Измеряемые параметры электрической энергии i |
иапазон (змерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
10 Электрическая мощность силы постоянного тока ” (Р) |
Относительная.% | ||
От 0,01 Рн до2,04Рц |
±[0.03+0,005(2,04Рц/Р-1)] |
UH до 480 В: 1»=100А; U от 0.1 Uh до 1,7UH; 1 от О.ПцДо 1.21ц: | |
От 0.01 Рп до2.55Рц |
±[О.ОЗ+О,ОО5(2.55Рц/Р-1)] |
н до 480 В; 1ц < 100 А; U от 0.1 Un до l,7UH; 1 от 0.11ц до 1.51ц: | |
От 0.01 Рн до 1.5Рн |
±[О.ОЗ+О.ОО5(1.5Рц/Р-1)| |
UH = 800B: 1ц= 100 А: U от 0.1 Un до 1.25U,,: 1 от 0.11ц до 1,21ц; | |
OtO.OIPh ДО 1.875РН |
±[0,03+0.005(1.875Рц/Р-1)] |
Uh = 800 В: 1ц < 100 А: U от 0.1 Uh до 1.25U»; I от 0.11ц до 1.51ц: | |
11 Угол фазового сдвига между основными гармоническими составляющими: входных напряжений напряжения и силы тока одной фазы (ф|). градус |
ОтО до 360 |
Абсолютная, градус |
иот0.2ивдо 1.211ц |
±0.01 | |||
±0,01 |
1 от 0.21ц до 1.21ц: | ||
12 Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
От 0.1 UH ДО 1,2UH |
Относительная, %. ±[0.0l+0,005(l,2UH/Uci-l)] | |
13 Среднеквадратическое значение гармонической составляющей напряжения порядка h 2,(Uch) |
От 0 до 0.6U|| |
Для h от 2 до 50 | |
Абсолютная. В. ±0.0005 UH |
UCh< 0.01 Utl | ||
Относительная. %; ±0.05 |
Uch>0.01UH | ||
14 Среднеквадратическое значение интергармонической составляющей напряжения порядка m ’’(Ucm) |
ОтО до 0,15Un |
Для m от 0.5 до 50.5 с дискретностью 1.0 | |
Абсолютная, В ±0.001 Un |
UCm<0.01UH | ||
Относительная. %, ±0.1 |
UCm>0.01UH | ||
15 Среднеквадратическое зна чение основной гармонической составляющей силы тока (Ici |
От 0.11ц до 1.21ц |
Относительная. % ±[0.01+0.005( 1.21ц/1с1-1)] | |
16 Среднеквадратическое зна чение гармонической составляющей силы тока |
- От 0 до 0.61» |
Для 11 от 2 до 50 | |
Абсолютная. А. ±0.0005 1н, |
lch< 0.011ц |
Измеряемые параметры электрической энергии г |
Диапазон змерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
порядка h (1сь) |
Относительная, %, ±0.05 |
k'h> 0.011н | |
17 Среднеквадратическое значение интергармонической составляющей силы тока порядка m (ICm), |
От 0 до 0,151н |
Для m от 0.5 до 50.5 с дискретностью 1.0: | |
Абсолютная, А, ±0.0005 1н |
Ucm<0.01UH | ||
Относительная. %, ±0.05 |
Ucm> 0.01 Uli | ||
18 Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы |
От 0 до 360 |
Абсолютная, градус. |
и от 0.2UIUol,2UH: 1 от 0.21ц до 1,21н; K|(h) и Ki i(h) от 2 до 15 % |
±0,3 |
для h от 2 до 10 | ||
±1,0 |
для h от 11 до 50 | ||
19 Коэффициент гармонической составляющей напряжения порядка h [Ku(h)J |
ОгО до 49,9 |
Для h от 2 до 50: U от 0.2U до 1,2Un | |
Абсолютная. %. ±0.003 |
Ku(h)<1.0 | ||
Относительная. %. ±0,3 |
Ku(h)>1.0 | ||
20 Коэффициент гармонической составляющей силы тока порядка h | K|(h)| |
ОгО до 49.9 |
Для h от 2 до 50: 1 от 021ц до 1.21ц | |
Абсолютная. %. ±0,003 |
K,(h)< 1.0 | ||
Относительная, %. ±0,3 |
Ki(h)> 1.0 | ||
21 Активная электрическая мощность основной гармонической составляющей (Р|) |
От 0,01 Рц до 1,44Рц |
Относительная. %, ±10,015+0.01(1.44Рн/Р|-1)] |
UotO,1UIM()1.2Uh: 1 от 0.11ц до 1.21ц: |cos ф| от 0,5 до 1.0 |
22 Реактивная электрическая мощность основной гармонической составляющей (Qi) р |
От 0,01 Qu до 1.44Qt |
Относительная. %, |
иот0,1индо1.2иц: . 1 отО.Нндо 1.21ц: |
±[0.03±0,0l(l,44Qn/Qi-l)] |
|sin <р| от 0.9 до 1 | ||
±[0.05+0.01(1.44QH/Qi-1) |
|sin ф| от 0.2 до 0.9 | ||
23 Активная электрическая мощность гармонической составляющей порядка h ( P(h)) |
от 0 до 0,05Р| |
Абсолютная. Вт. ±(О.ООООЗРп+0.005Р(п>) |
Для h от 2 до 50: U от 0,21.)ц до l.2Un: 1 от 0,21ц до 1.21ц: |cos ф| от 0.5 до 1.0: K|(h) и K| i(h) от 1 до 40 % |
24 Суммарный коэффициент гармонических составляющих напряжения (THDu) |
ОгО до 49,9 |
иот0,2индо l.2Un | |
Абсолютная. %, ±0.003 |
THDu<1.0 | ||
Относительная, %. ±0.3 |
THDn> 1.0 |
Измеряемые параметры электрической энергии v |
.иапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
25 Суммарный коэффициент гармонических составляющих силы тока (THD|) |
ОтО до 49,9 |
1 OI 0.21ц до 1.21ц | |
Абсолютная. %. ±0,01 |
ТН1)|< 1.0 | ||
Относительная, %. ±1.0 |
THD|>I.O | ||
26 Напряжение прямой последовательности основной частоты (111) |
от 0 до Uh |
Абсолютная. В ±(0.0002 UH *>/3) | |
27 Напряжение нулевой последовательности основной частоты (По) |
от 0 до 11ц |
Абсолютная, В ±0.0005 Uh |
U ot0.5Uh до 1.2U)i: К2и< 15%; Кои <15% |
28 Напряжение обратной последовательности основной частоты (U?) |
от 0 до UH |
Абсолютная. В, ±(0.0003 ин ->/з) | |
29 Коэффициент несимметрии напряжения по обратной последовательности (К2ц) и по нулевой последовательности (Кои) |
От 0 до 15 |
Абсолютная. %, ±0.05 |
иот0.5и,)до l.2UtI |
30 Ток прямой последовательности основной частоты(11) |
от 0 До 1н |
Абсолютная. А. ±0.00021) j | |
31 Ток нулевой последовательности основной частоты (1о) |
от 0 ДО 1|| |
Абсолютная. А. ±0.00051н | |
32 Ток обратной последовательности основной частоты (12) |
от 0 ДО 1н |
Абсолютная. А. ±0.00031н | |
33 Угол фазового сдвига между напряжением и током последовательности, градус: - прямой; - обратной; - нулевой |
отО до 360 |
Абсолютная, градус, ±0.3 |
1 от 0.21ц до 1.21ц; UoT0,2UimoL2Un: 11,12, Io>O.O2Id; U|,U2, Uo>0.02 Uh |
34 Кратковременная доза фликера |
от 0.2 до 10 |
Относительная. %. 5.0 |
f= Оном ±1) Гц: AU/U < 20 %; при колебаниях напряжения, имеющих форму меандра |
Примечания
1 11арамстры, отмеченные 1 ’, измеряются только приборами "Энергомонитор-3.1 КМ х-02-Г.
2 Частота гармонической составляющей порядка h равна hf|.
3 Частота интергармонической составляющей порядка m равна m-f|.
4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от 11ц и 1ц. соответственно.
Таблица 5 - Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов "Энергомонитор-3. lKM-x-02-x-xlx" при использовании токоизмерительных клешей
Измеряемые параметры электрической энергии |
Диапазон измерени й |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
1 Среднеквадратическое значение напряжения силы переменного тока (U) |
От 0,1 Un до 1,2UH |
Относительная. %. | |
±|0.01+0.002(1.2Un/U-D] |
Un>2B | ||
±[0.015+0.003(1.2UH/U-D] |
Uh<2B | ||
2 Напряжение силы постоянного тока (U) |
От 0.1 UH до 1,7UH |
Относительная. %, | |
±[0,01 +0.005(1,7UH/U-1)1 |
Uh от 5 до 480 В | ||
±|0.015+0,005(1,7Ut|/U-l)] |
UH<2B | ||
От 0.1 UH ДО 1,25Uh |
±[0,015+0,005(1.25UH/U-l)] |
Uh= 800 В | |
3 Среднеквадратическое значение силы переменного тока (1) |
От 0.051ц до 1.21ц |
Относительная, % ±[0.1+0.01(1ц/1-1)] 1 ±[0.2+0.02(IH/l - 1)] " ±[0.5+0.05(1ц/1 - 1)] ±[1.0+0.05(lH/l-1)1 IV ±[2.0+0.1 (1ц/1 - 1)1 | |
4 Активная электрическая мощность (Р) |
От 0.01 Рн до 1.44 Рц |
Относительная. % |
Ph = Uh - In: Uot 0.1 Un до l.2UH; |
0.9 < |cos q>| < 1.0 | |||
±0.2 ±0.4 ±1.0 111 |
I от 0.01 In до0.051ц | ||
±0.1 ';±0.2 ±0.5 ±1.0 IV; ±2.0 v |
1 свыше 0.05111 до 1,21ц | ||
0.5 < |cos ф| < 0.9 | |||
±0.25 ';±0.5 |
1 от 0.021ц до 0.11ц | ||
±0,15 ';±0,3 ";±1.0 ±2,0 lv;±4.0 v |
1 свыше 0.11ц до 1.21ц | ||
±[0,25+0.02(1.44PH/P-1)] 1 ±[0,5+0.05(1,44Рц/Р-1)] 11 ±[l.0+0.1(1.44PH/P-l)] 1,1 ±[2.0+0.1(1.44Рц/Р-1)] IV |
1 ОТ 0.11ц ДО 1.21ц 0.2 < |cos ф| < 0.5; | ||
5 Реактивная электрическая мощность. (Q). рассчитываемая методом: перекрестного включения. - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляюще |
От 0.0 IQi ДО 1 l,44QH |
Относительная. % |
Qn= Uh • 1ц; U от 0.1 Un до 1.2U|i: |
0.9<|sin<p| < 1.0 | |||
±0.3 ';±0.75 ";±1.5 |
1 от 0.021ц до 0.051ц: | ||
±0.2 ±0.5 ";±1.0 ' ±2.0 lv;±2.0 v |
1 свыше 0.05111 до 1.21ц | ||
0.5 < |sin ф| < 0.9 | |||
±0.3 ±0,75 ";±l,5 |
1 от 0.021ц до().11ц; | ||
±0,2 ±0.5 ";±l,0 ±2,0 lv; ±2.0 v |
1 свыше 0.11ц до 1,21ц; | ||
±0.3 ±0.75 ";±1,5 l"; ±2.5 lv; ±2,5 v |
0.2 < |sin ф| < 0.5 1 от 0.11ц до 1.2111 |
Измеряемые параметры электрической энергии |
Диапазон измерени й |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
6 Полная электрическая мощность (S) |
От 0,01 S(l Ю 1,44SH |
Относительная. % |
Sh = Uh • 1,,; иот0,1инДО1.2ин; 1 от 0,011ц до 1,21ц |
±0.2 ';±0.4 ±1.0 " |
S< 0.1 SH | ||
±0.1 ±0.2 ";±0.5 111 ±1.0 lv;±2.0 v |
S от 0.1 Sh до 1.44S,| | ||
7 Коэффициент мощности (Kp-P/S) |
От 0,1 до 1,0 |
Абсолютная, ±0.02 ±0.02 ±0.05 ±0,05 IV; ±0,10 v |
1 от 0,21ц До 1.21ц: U otO,2Uh до 1.2UH |
8 Частота силы переменного тока (f|) |
От 40 до 70 |
Абсолютная, Гц ±0,001 |
U от 0.2U,, до 1 .2Uh; I от 0.21н до 1,21ц |
9 Угол фазового сдвига между основными гармоническими составляющими: |
От 0 до 360 |
Абсолютная, градус |
иот0,2индо 1.2Un |
входных напряжений |
±0,01 | ||
напряжения и тока одной фазы (ф|) |
±0,5 |
1 от 0,21)! до 1 -21ц; | |
10 Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
От 0.1 UH до I.2Uh |
Относительная. % ±[0,01+0,005(1.2UH/Ucrl)J | |
11 Среднеквадратическое значение гармонической составляющей напряжения порядка h " (Uch) |
От 0 до 0.6UH |
Для h от 2 до 50 | |
Абсолютная. В; ±0.0005 Uh |
Uch<0.01U|( | ||
Относительная. %; ±0.05 |
Uch>0.01UH | ||
12 Среднеквадратическое значение интергармонической составляющей напряжения порядка m 2’ (Ucm) |
От Одо 0.15UH |
Для m от 0.5 до 50.5 с дискретностью 1.0 | |
Абсолютная. В. ±0.0005 UH, |
UCm<0.01UH | ||
Относительная, %, ±0.05 |
UCm>0.01UH | ||
13 Среднеквадратическое зна чение основной гармонической составляющей силы тока (!сг) |
ОтО.Пн до 1.21ц |
Относительная, % ±[0.1±0,01((1и/1с1-1)] ' ±[0.2+0,02((1ц/1с1 -1)] " ±[0.5+0.05((1h/Ici-1)1 1,1 ±[1,0+0,05((1ц/1с|-1)1 ,v ±[2,0+0,l((IH/Ici-l)] V | |
14 Среднеквадратическое зна чение гармонической составляющей силы тока порядка 1г (U h) |
От 0 до 0.61ц |
Для h от 2 до 50 | |
Абсолютная, А. ±0.02 1н ±0.04 1н " |
1сь< 0.0 lb, | ||
Относительная. %. ±5% ±10%" |
1сь>0.011н | ||
15 Среднеквадратическое зна чение интергармонической |
- От 0 до 0,151ц |
Для m от 0,5 до 50.5 с дискретностью 1.0 |
Измеряемые параметры электрической энергии |
Диапазон измерени й |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
составляющей силы тока порядка m (lcm)< А |
Абсолютная. А. ±0.02 1н '; ±0.04 1н 11 |
Icm - 0.01 1ц | |
Относительная. %, ±5%'; ±10%" |
lCm > 0.011ц | ||
16 Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазыс |
ОтО до 360 |
Абсолютная, градус. |
UotO^UhjioUUh; 1 от 0,21ц до 1,21ц; K|(h)>5%: Ku(h)> 1% |
±2'; ±2 11 |
для h от 2 до 10 | ||
±10';±l0" |
для h от 11 до 20 | ||
±20‘; ±2011 |
для h от 21 до 50 | ||
17 Коэффициент гармонической составляющей напряжения порядка h [K|(h)[ |
От 0 до 49.9 |
Для h от 2 до 50; U от 0.2U до 1,2Un | |
Абсолютная; %. ±0.003 % |
Ku(h)< 1.0 | ||
Относительная. %, ±0.3 |
Ku(h)> 1.0 | ||
18 Коэффициент гармонической составляющей силы тока порядка h [Kj(h)] |
ОтО до 49.9 |
Для h от 2 до 50; 1 от 0,21ц до 1,21ц; | |
Абсолютная, % ±0,05 ±0,05 11 |
K,(h)< 1.0 | ||
Относительная. % ±5,0 ±5,0 " |
K,(h)> 1.0 | ||
19 Активная электрическая мощность основной гармонической составляющей (Pi) |
От 0.01Р(| до 1.44 Р| |
Относительная, %, |
U от0,1Unaol.2UH; |
0.9<|cos<p|< 1.0 | |||
±0.2 '; ±0.4 ±1.0 111 |
I от 0,01 In до 0,051ц; | ||
±0.1 '; ±0.2 "; ±0.5 ±1.0 IV;±2.O v |
1 свыше 0,051ц до 1,21ц; | ||
0.5 < |cos ф| < 0.9 | |||
±0.25 ±0.5 "; |
1 от 0.021ц до 0.11ц; | ||
±0,15 ±0,3 ";±1,0 ±2,0 lv;±4,0 v |
1 свыше 0,11ц до 1,21ц; | ||
±[0,25+0.02(1,44Рц/Р,-1)]1 ±[0.5+0.05(1.44Р|,/Р, -1)1 11 ±[1.0+0.1(1.44Рц/Р|-1)] 111 ±[2.0+0.1(1.44PH/Pl-l)J lv |
0.2 < |cos ф| < 0.5 1 от 0.11ц до 1,21ц: | ||
20 Реактивная электрическая мощность основной гармонической составляюще! (Qi)p |
От 0.0 IQi до з 1.44QH |
। Относительная. % |
U от 0,1индо1.2и„; |
0.9 < [sin ф| < 1.0 | |||
±0.3 '; ±0.75 ";±1.5 |
1 от 0.02111 до 0.051ц: | ||
±0.2 ';±0.5 ";±1,0 ±2.0 lv; ±2.0 v |
1 свыше 0.051ц до 1,21ц; | ||
0,5 < [sin ф| < 0,9 | |||
±0,3 ’; ±0,75 ";±1.5 |
1 от 0,021ц до 0.11ц: | ||
±0,2 ±0,5 ";±1,0 ±2.0 lv;±2,0 v |
1 свыше 0.11ц до 1.21ц; |
Измеряемые параметры электрической энергии |
Диапазон измерени й |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
±0.3 ±0.75 ";±1,5 ±2.5 IV; ±2,5 v |
0.2 < |sin ф| < 0.5 1 от 0,11и до 1,21ц | ||
21 Активная электрическая мощность гармонической составляющей порядка h (Р(Ь>) |
от 0,003 Ри до 0.1 Ри |
Относительная, % |
Uot0.2Uh до 1,2UB; 1 от 0,21ц до 1,21ц; <|(11)и Ки(Н)от 1 до 40 % |
±5.0 ±10.0 11 |
|cos ф| от 0.9 до 1.0: h от 2 до 50; | ||
|cos ф| от 0.5 до 0.9 | |||
±5.0 ±10.0 11 |
h от 2 до 10 | ||
±10.0 '; ±20.0 11 |
h от 11 до 50 | ||
22 Суммарный коэффициент гармонических составляющих напряжения (THDu) |
ОтО до 49.9 |
U от 0,2Uj| до 1 .2Uh | |
Абсолютная. %. ±0,003 |
TH Du < 1.0 | ||
Относительная. %. ±0.3 |
THDu >1.0 | ||
23 Суммарный коэффициент гармонических составляющих тока (THDi) |
От 0 до 49,9 |
1 от 0,21ц до 1.2lii | |
Абсолютная. %, ±0.1 |
THDi< 1.0 | ||
Относительная. %. ±10 |
THD|> 1.0 | ||
24 Напряжение прямой последовательности основной частоты (U1) |
от 0 до Uh |
Абсолютная. В. ±(0.0002 Uh х<3) | |
25 Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
Абсолютная. В. ±0.0005 Uh |
U от 0.5Uh до l.2Uii: K2U< 15%; Kou< 15% |
26 Напряжение обратной последовательности основной частоты (U2) |
от 0 до Uh |
Абсолютная, В, ±(0.0003 Uh ->/3) |
U ot0,5Uh до l.2UH; K2U< 15%; Kou< 15% |
27 Коэффициент несимметрии напряжения по обратной последовательност» (К20) и по нулевой последовательности (Кои), % |
От 0 до 15 |
Абсолютная. %, ±0.05 |
U от 0,5Un до 1.21 'ц; |
28 Токи прямой, нулевой и обратной последовательност» основной частоты (1(, 10и Ь), А____________________ |
от 0 ДО 1ц |
Абсолютная, А | |
±(0.0Ин) ';±(0.011и) 11 |
1 от 0.01 In до 1,21ц; | ||
±(0.021ц) ±(0.021н) lv |
1 от 0.051н до 1.21ц |
Измеряемые параметры электрической энергии |
Диапазон измерени й |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
11римечание |
29 Кратковременная доза фликера |
от 0.2 до 10 |
Относительная. %. 5,0 |
f = (Гном ±1) Гц; AU/U < 20 %; при колебаниях напряжения, имеющих форму меандра |
Примечания 1 Частота гармонической составляющей порядка h равна h-fj. 2 Частота интергармонической составляющей порядка m равна пт f,. 3 Значения погрешности, отмеченные "1", "11", "111", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0.1 ("1"). 0,2 ("И"), 0,5 ("111"), 1.0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (1,,) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки. 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от 1)ц и 1„, соответственно. |
Таблица 6 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения приборов "Энсргомонитор-3.1КМ-х-05" без использования токоизмерительных клешей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
1 Среднеквадратическое значение напряжения силы переменного тока (U) |
От 0.1 UH до 1.2U,, |
Относительная, %, ±[0,02+0,005(1,2UH/U-I)] | |
2 Напряжение силы постоянного тока (U) |
Относительная, %, | ||
От 0.1 Uh до 1.7U,, |
±[0,02+0,005(1,7Uh/U-1)] |
Un до 480 В | |
От 0.1 UH до 1,25UH |
±[0,02+0.005(1,25 U„/U-l )] |
UH= 800 В | |
3 Среднеквадратическое значение силы переменного тока (1) |
ОтО.Пн до 1.21ц |
Относительная, %. ±[0.02+0.005(1.21ц/1-1)] | |
4 Сила постоянного тока (1) |
От 0.11н до 1.21ц |
Относительная. %. ±[0.02+0.01(1.21,,/! - 1)| |
!,,= 100 А |
От 0,11п до 1,51„ |
Относительная. %. ±[0.02+0.01(1,51„/1 - 1)1 |
1„< 100 А | |
5 Активная электрическая мощность (Р) |
От 0.01 Р„ до 1,44Рц |
Относительная. %. ±[0.05+0,01(1.44Р,,/Р-1)] |
Ph = U„I„; Uot0.1Uii;ioI.2U„: 1 от 0,11„ до 1.21,,; |cos ф| от 0.2 до 1.0 |
Измеряемые параметры электрической энергии г |
Диапазон змерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
6 Реактивная электрическая мощность, (Q). рассчитываемая методом: - перекрестного включения. - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
Эт 0.01 Qu до 1,44QH |
Относительная, %, ±[0,1+0,02 (1,44Qh/Q-1)] |
Qu = Uh • hi! U от 0.1 Un до 1.2Uh: 1 от 0,11ц до 1.21ц; [sin ф| от 0.2 до 1.0 |
7 Полная электрическая мощность (S) |
OtO.OISh до 1.448ц |
Относительная. %, ±[0.04+0.01 (1,2UH/U+1,21ц/1-2)| |
Su = Uh • hi: U ot0,IUh4O1.2Uh; 1 от 0.1 hi до 1.2hi: |
8 Коэффициент мощности (KP=P/S) |
От 0,1 до 1.0 |
Абсолютная, ±0,005 |
1 от 0,21ц до 1.2hi; U от 0.2U|| до 1 .2Uh |
9 Частота переменного тока (fi) |
От 40 до 70 |
Абсолютная. Гц. ±0.003 |
Uot0.2Uh до 1.2Uh: 1 от 0,21ц до 1.21ц |
10 Электрическая мощность силы постоянного тока " (Р), Вт |
Относительная. % | ||
От 0,01Рц до2.04Рн |
±[0.04+0.01(2.04Рн/Р-1)[ |
Un до 480 В: 1ц=Ю0 А: U от 0.1 Uh до l,7UH; 1 от 0.11ц до 1,21ц: | |
От 0.01 Рн до 2.55 Рн |
±[0.04+0,01(2.55Рц/Р-1)[ |
Иц до 480 В: 1н< 100 А: U от 0.1 и,, до l.7UH: 1 от 0,11ц до 1,51ц: | |
От 0,01 Рн До1,5Рн |
±[0,04+0.01(1.5РН/Р-1)] |
Uh = 800 В: 1н = 100 А; U от 0,1 Uh до l,25Uir. 1 от 0,11ц до 1.21ц: | |
От 0.01 Рн до 1,875Рц |
±[0,04+0.01 (1,875Рц/Р-1)] |
Uh = 800 В: 1ц < 100 А: U от 0.1 Uh до 1.2511ц; 1 от 0.11ц до 1,51ц; | |
11 Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, градус напряжения и тока одной фазы (ф|) |
От 0 до 360 |
Абсолютная, градус |
U ot0.2Uh до 1.2U,, |
±0.03 | |||
±0,03 |
1 от 0,21ц до 1.21ц | ||
12 Сред не квадратическое значение основной гармонической составляющей напряжения (UCi) |
От 0.1 Он до 1.2U> |
Относительная.% ±[0,02+0,005(1,2U)|/U-1)[ | |
13 Среднеквадратическое зна чение гармонической составляющей напряжения |
От 0 до 0.61)ц |
Для h от 2 до 50 | |
Абсолютная, В, ±0.001 Un |
Uch<0.01Un |
Измеряемые параметры электрической энергии i |
Диапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
11римечание |
порядка h (Uch) |
Относительная. %, ±0.1 |
Uch>0.0IUn | |
14 Среднеквадратическое значение интергармонической составляющей напряжения порядка m ’’(Ucm) |
От Одо O.I5UH |
Для m от 0,5 до 50.5 с дискретностью 1.0 | |
Абсолютная. В. ±0.001 Un |
Ucm <0.01 Uh | ||
Относительная. %. ±0.1 |
Ucm >0.01 Uh | ||
15 Среднеквадратическое значение основной гармонической составляющей силы тока (1щ) |
ОтОЛн до 1,21н |
Относительная, % ±[0,02+0.005(1.21н/1с|-1)] | |
16 Среднеквадратическое значение гармонической составляющей силы тока порядка h (1сь) |
От 0 до 0,61н |
Для h от 2 до 50 | |
Абсолютная, ±0.001 1н; |
1сь<0.011н | ||
Относительная; ±0.05 % |
lch> 0.01 III | ||
17 Среднеквадратическое значение интергармонической составляющей силы тока порядка m (1 cm) |
От 0 до 0.151ц |
Для m от 0.5 до 50.5 с дискретностью 1.0: | |
Абсолютная. А. ±0.0011ц |
km < 0.01 l|( | ||
Относительная. %. ±0.05 |
icm > 0.01 hi | ||
18 Угол фазового сдвига между гармоническими составляющими порядка h напряжения и силы тока одной фазы.градус |
ОтО до 360 |
Абсолютная, градус. |
Uot 0,2U„ доМин; 1 от 0,21ц до 1,21ц; K|(h) и К( i(h) от 2 до 15 % |
±1.0 |
для h от 2 до 10 | ||
±3.0 |
для h от 11 до 50 | ||
19 Коэффициент гармонической составляющей напряжения порядкаh |Ku(h)] |
От 0 до 49.9 |
Для h от 2 до 50; U от 0,2 U до I.2Uh | |
Абсолютная. % ±0.01 |
Ku(h)< 1.0 | ||
Относительная. % 1,0 |
Ku(h)> 1.0 | ||
20 Коэффициент гармонической составляющей силы тока порядка h [ K|(h)] |
От 0 до 49.9 |
Для h от 2 до 50; 1 от 0,21ц до 1,21ц | |
Абсолютная. %. ±0.05 |
K|(h) < 1.0 | ||
Относительная. %, ±5 |
K|(h)> 1.0 | ||
21 Активная электрическая мощность основной гармони ческой составляющей (Р|) |
От 0.01 Р| до 1.44Р| |
Относительная. %, ( ±[0.08±0.02(1.32Рн/Р(-1)] |
Uot0.1Uii;io1.2Uh; 1 от О.ПцДо 1.21ц; |cos ф| от 0.5 до 1.0 |
22 Реактивная электрическая мощность основной гармонической составляющей (Qi). |
От 0.01 Qi до 1.44Q |
Относительная. %. ( ±[0.1 ±0,02 (1.44Qh/Qi-1)] |
U от 0.1 Un до 1.2U|i: 1 от 0.11ц до 1,21ц; |sin ф| от 0.2 до 1.0 |
Измеряемые параметры электрической энергии г |
Диапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
23 Активная электрическая мощность гармонической составляющей порядка h (P(h)) |
от 0 до 0.05 Рц |
Абсолютная, Вт. ±(0.00005Рц±0.005Р(п)) |
Для h от 2 до 50; U от 0.2индо I.2Uh; I от 0.21ц до 1.21ц; |cos <р| от 0.5 до 1.0; <i(h) и Kij(h) от 1 до 40 % |
24 Суммарный коэффициент гармонических составляющих напряжения (THDu) |
От 0 до 49,9 |
U ot().2Uh до 1.1 Иц | |
Абсолютная, %. ±0,003 |
THDu < 1.0 | ||
Относительная. %, ±0.3 |
THDu > 1.0 | ||
25 Суммарный коэффициент гармонических составляющих силы тока (THD|) |
ОтО до 49,9 |
I от 0.21ц до 1.11ц | |
Абсолютная. %, ±0,01 |
THD,< 1.0 | ||
Относительная; ±1,0 |
THD|> 1.0 | ||
26 Напряжение прямой последовательности основной частоты (Ui) |
от 0 до UH |
Абсолютная. В. ±(0,0004UHx>/3) | |
27 Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до UH |
Абсолютная. В, ±0.001 ин |
U от 0.5Uii до l.2U|i; К2и<15%; Кои < 15% |
28 Напряжение обратной последовательности основной частоты (U2), В |
от 0 до Uh |
Абсолютная. В. ±(0.0006U,i\3) | |
29 Коэффициент несимметрии напряжения по образной последовательности (К2ц) и по нулевой последовательности (Кои) |
От 0 до 15 |
Абсолютная, %, ±0.20 |
U ot0,5U(i до 1,2UH; |
30 Ток прямой последовательности основной частоты (1|) |
от 0 до 1н |
Абсолютная. А. ±(0,00041ц) | |
31 Ток нулевой последовательности основной частоты (1о) |
от 0 До 1н |
Абсолютная. А, ±(0.0011н) | |
32 Ток обратной последовательности основной частоты (И) |
от 0 до 1н |
Абсолютная. А. ±(0.00061н) | |
33 Угол фазового сдвига между напряжением и током последовательности: - прямой; - обратной; - нулевой |
от 0 до 360 |
Абсолютная, градус ±0.3 |
1 от 0,21ц до 1.21ц; U от 0.2UH до 1.211ц; li,l2.1о>О.О2 1ц; U|.U;. Uo>O.O2Un |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
34 Кратковременная доза фликера |
от 0,2 до 10 |
Относительная. % 5,0 |
f = (Гном ± 1) Гц; AU/U<20 %; при колебаниях напряжения, имеющих форму меандра |
Примечания 1 Параметры, отмеченные измеряются только приборами "Энергомонитор-3.1 КМ х-02-l". 2 Частота гармонической составляющей порядка h равна h-f,. 3 Частота интергармонической составляющей порядка m равна mf,. 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от U,, и !,,. соответственно. |
Таблица 7 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения приборов "Энергомонитор-3.1 KM-x-05-x-xlx" при использовании токоизмерительных клещей
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
1 Среднеквадратическое значение напряжения силы переменного тока (U) |
От 0,1 Иц до 1 .2U„ |
Относительная. %. ±[0,02+0,005(1,2U„/U-1)] | |
2 Напряжение силы постоянного тока (U) |
Относительная. %, | ||
От 0.1 UH до 1.7UH |
±[0,02+0,005(l.7UH/U-l)J |
U„ до 480 В | |
От O.IUh до 1,25UH |
±[0,02+0,005(1,25UH/U-l)] |
U„= 800 В | |
3 Среднеквадратическое значение силы переменного тока (I) |
От0.051ц до 1.21ц |
Относительная. %, ±[0.1+0.01(1,,/!-1)] 1 ±[0.2+0.02(1,,/! - 1)] 11 ±[0.5+0.05(1,,/!-1)] 111 ±[1.0+0.05(1н/1-1)] lv ±12.0+0.1(1,,/!- 1)] | |
4 Активная электрическая мощность (Р) |
От 0.01 Р„ до 1.44Рц |
Относительная. %. |
Рн = ин-!н; иот0.!и„д<,1.211„: |
0.9 < |cos <р| < 1.0 | |||
±0.2 ±0.4 ±1.0 111 |
1 от 0.011ц до 0.051, | ||
±0.1 ±0.2 ";±0.5 ±1.0 lv;±2.0 v |
1 свыше 0.051ц До 1.21,,; | ||
0,5 < |cos ф| < 0,9 | |||
±0.25 ±0.5 |
1 от 0.021ц до 0,1!,,: | ||
±0.15 ±0.3 ";±1.0 ±2.0 lv; ±4.0 v |
1 свыше 0.11,, до 1.21,,: |
Измеряемые параметры электрической энергии i |
Диапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
±[0,25+0.02(1,44Рц/Р-1)] 1 ±[0.5+0.05(1.44PH/P-1)J " ±[ 1.0+0.1 (1,44РН/Р — 1)] 111 ±[2.0+0.1(1.44Рц/Р-1)] lv |
1 от 0,11ц до 1,21ц; 0.2 < |cos ф| < 0,5 | ||
5 Реактивная электрическая мощность, (Q). рассчитываемая методом: - перекрестного включения, - геометрическим. - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
OtO.OIQh до 1.44Qn |
Относительная, % |
Qn = Uir 1ц; UotO,II),UI()1.21Jh; |
0,9 < |cos q>| < 1,0 | |||
±0.3 '; ±0.75 ";±1,5 |
1 от 0,021ц до 0.051ц | ||
±0.2 ±0.5 ";±1.0 ±2.0 lv;±2.0 v |
1 свыше 0,051ц до 1.21ц | ||
0.5 < |sin ф| < 0,9 | |||
±0,3 ±0.75 ";±1.5 |
I от0,021цдо0.11ц | ||
±0.2 ±0,5 ";±1.0 ±2.0 IV;±2,OV |
I свыше 0.11ц до 1.21ц: | ||
±0.3 ±0.75 ";±1,5 ±2.5 lv:±2,5 v |
0.2 < [sin ф| < 0.5 I от 0.11ц до 1.21ц | ||
6 Полная электрическая мощность (S) |
От 0.01 SM до l,44Sn |
Относительная. % |
Sh = Uh-Ih; иот0,1индо1.2ин; 1 от 0,11ндо 1.21ц; |
±0.2 ';±0.4 "; ±1,0 11 |
S< 0.1 SH | ||
±0.1 ';±0,2 "х ±0,5 111 ±1,0 lv;±2,0 v |
8от0.18цдо l.44S|t | ||
7 Коэффициент мощности (Kp=P/S) |
Or 0.1 до 1.0 |
Абсолютная, ±0,02±0,02 ±0,05 111; ±0,05 IV; ±0.10 v |
1 от 0.21ц до 1.21ц: иот0.2ицдо 1.2Uii |
8 Частота силы переменного тока (f|) |
От 40 до 70 |
Абсолютная, Гц ±0.003 |
иот0,2С1цдо l.2UH; 1 от 0.21ц до 1.21ц |
9 Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, напряжения и тока одной фазы (ф|) |
Абсолютная, градус |
U ot0.2Uh до 1.2U|| | |
±0,03 | |||
±0,5 |
1 от 0.21ц до 1.21ц | ||
10 Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
От 0.1 Un до 1,2UH |
Относительная, %. ±[0,02+0,005( 1.2U||/UCi-l)] |
Измеряемые параметры электрической энергии |
Диапазон ззмерсний |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
11 Среднеквадратическое значение гармонической составляющей напряжения порядка h 11 (Uch) |
От 0 до 0.6UH - |
Для h от 2 до 50 | |
Абсолютная. В; ±0.001 UH |
Uch<0.01Utl | ||
Относительная. %. ±0.1 |
Uch>0.01UH | ||
12 Среднеквадратическое значение интергармонической составляющей напряжения порядка m'1 (Ucm) |
От Одо 0.15Uh |
Для m от 0.5 до 50.5 с дискретностью 1.0 | |
Абсолютная. В. ±0.001 Un |
Ucm<0.0IUH | ||
Относительная. %. ±0.1 |
Ucm>0.01UH | ||
13 Среднеквадратическое значение основной гармонической составляющей силы тока (lei) |
От 0,11ц до 1.21ц |
Относительная. % ±[0.1+0.01((1ц/1С1-1)] 1 ±[0,2+0.02((1ц/1с|-1)] " ±[0,5+0.05((1ц/1С|-1)] 111 ±[1,0+0.05((1н/1с1-1)] 'V ±[2,0+0.1((1ц/1с1-1)| V | |
14 Среднеквадратическое значение гармонической составляющей силы тока порядка h (lCh) |
ОтО до 0.61 и |
Для h от 2 до 50 | |
Абсолютная. А, ±0.02 1н ';±0.04 1ц 11 |
1сь<0.011ц | ||
Относительная, %, ±5 '; ±10 11 |
1сь> 0.011ц | ||
15 Среднеквадратическое значение интергармонической составляющей силы тока порядка m (1< т) |
От 0 до 0,151ц |
Для m от 0,5 до 50.5 с дискретностью 1.0 | |
Абсолютная. А. ±0.02 1ц1; ±0.04 1ц 11 |
1ст< 0.011ц | ||
Относительная, %. ±5 ±10 11 |
1ст > 0.01 1ц | ||
16 Угол фазового сдвига межд) гармониками порядка h напряжения и силы тока одной фазы |
ОтО до 360 |
Абсолютная. |радус. |
иот0.2ицдО1.2иц; 1 от 0.21ц до 1.21ц; Ki(h) > 5%; K|i(h)> 1% |
±2 ’;±2 11 |
для h от 2 до 10 | ||
±10 ’; ±10 11 |
для 11 от 11 до 20 | ||
±20 ’; ±20 11 |
для 11 от 21 до 50 | ||
17 Коэффициент гармонической составляющей напряжения порядка h |Кц(Ь)] |
ОтО до 49.9 |
Для h от 2 до 50; U от 0.2U до 1.2U|| | |
Абсолютная, % ±0.01 |
K(i(h)< 1 % | ||
Относительная; 1,0 |
KLi(h)> 1 % |
Измеряемые параметры электрической энергии i |
Диапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
18 Коэффициент гармонической составляющей силы тока порядка h | K.,(h)] |
ОтО до 49,9 |
Для h от 2 до 50; 1 от0,21„ до 1.21ц; | |
Абсолютная, %. ±0,05 ±0,05 11 |
Ki(h) < 1.0 | ||
Относительная, %. ±5,0 ±5,0 " |
K,(h) > 1.0 | ||
19 Активная электрическая мощность основной гармонической составляющей (Pi) |
От 0.01 Р„ до 1.44Р,, |
Относительная, % |
UotO,1UhiioI.2Uh; |
0.9<|со5ф|< 1.0 | |||
±0.2 '; ±0.4 ±1.0 111 |
1 от 0.011ц до 0.051,1: | ||
±0.1 ’; ±0.2 ±0.5 ±1.0 lv; ±2.0 v |
1 свыше 0.051ц до 1.21,,; | ||
0.5 < |cos q>| < 0,9 | |||
±0.25 '; ±0.5 "; |
I от0.021цдо0,1I,,; | ||
±0.15 '; ±0.3 ";±1.0 ±2,0 ,v; ±4,0 v |
1 свыше 0.11ц до 1.21,,; | ||
±|0.25±0.02(1.44Рц/Р| -1)]1 ±[0,5±0.05(1.44Рц/Р|-1)] " ±[1.0±0.1(1,44Рн/Р1-1)] 111 ±[2.0±0.1(1,44Рн/Р|-1)] 1V |
0.2 < |cos ф| < 0.5 1 от 0.11ц до 1.21,,; | ||
20 Реактивная электрическая мощность основной гармонической составляющей (Qi) |
От 0,01 Qn до 1.44Q,, |
Относительная. % |
U от0.11),1ЛО 1.2LJ,,; |
0.9<|$1пф|< 1.0 | |||
±0.3 ’; ±0.75 ±1,5 |
1 от 0.021,, до0,051ц | ||
±0.2 ±0.5 ";±1,0 ±2.0 lv; ±2.0 v |
1 свыше 0.051,, до 1.21,, | ||
0.5 < |sin ф| < 0.9 | |||
±0,3 ±0,75 ";±1,5 |
1 от 0.021,, до0.11„ | ||
±0,2 '; ±0.5 "; ±1.0 ±2,0 IV; ±2,0 v |
1 свыше 0.11ц до 1.21ц; | ||
±0.3 ±0.75 ";±1.5 ±2,5 ,v; ±2,5 v |
02 < |sin ф| < 0.5 1 ОТ 0.11ц ДО 1.21ц | ||
21 Активная электрическая мощность гармонической составляющей порядка h (P<h)) |
от 0,003 Р, до 0,1 Р,, |
Относительная. %, |
U от 0.2U„ до 1.2L),,; 1 от 0.21ц до 1.21ц; K,(h) и K,i(h) от 1 до 40 % |
1 ±5,0 ±10.0 11 |
|cos ф| от 0.9 до 1.0; Для h от 2 до 50; | ||
|cos ф| от 0.5 до 0.9 | |||
±5,0 '; ±10,0 11 |
h от 2 до 10 | ||
±10,0 '; ±20.0 11 |
h от 11 до 50 | ||
22 Суммарный коэффициент гармонических составляющих напряжения (THDu) |
ОтО до 49,9 |
U от 0.2U,, до 1.2U,i | |
Абсолютная, %. ±0,05 |
THDu< 1.0 | ||
Относительная. %, ±5 |
THDi;> 1.0 |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
23 Суммарный коэффициент гармонических составляющих тока (THD|) |
ОтО до 49.9 |
I от 0.21ц до 1.21ц | |
Абсолютная, %, ±0,1 |
THD, < 1.0 | ||
Относительная, %. ±10 |
THD|>1.0 | ||
24 Напряжение прямой последовательности основной частоты (111) |
от 0 до UH |
Абсолютная. В, ±(0.0004U,|X\'3) | |
25 Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
Абсолютная. В. ±0.001 UH |
иот0.5ицдо l.2Un: K2U < 15 %: Кон <15% |
26 Напряжение обратной последовательности основной частоты (U2) |
от 0 до UH |
Абсолютная. В. ±(0.0006Uh->/3) | |
27 Коэффициент несимметрии напряжения по обратной последовательности (К21 j) и по нулевой последовательности (Кои) |
ОтО до 15 |
Абсолютная. %, ±0.20 |
U ot0.5Uh до 1.2Uh: |
28 Токи прямой, нулевой и обратной последовательности основной частоты (1|. 1« и 12) |
от 0 ДО 1ц |
Абсолютная. А | |
±(0.011н) ';±(0.011н) 11 |
1 от 0.011н до 1.21ц: | ||
±(0.021ц) Ul; ±(0.02lH) lv |
1 от 0.051ц до 1.21|| | ||
29 Кратковременная доза фликера |
от 0.2 до 10 |
Относительная. %. 5,0 |
f = (Гном ± 1) Гц; AU/U < 20 %; при колебаниях напряжения, имеющих форму меандра |
Примечания
I Частота гармонической составляющей порядка h равна hf|.
2 Частога интергармонической составляющей порядка m равна пт f|.
3 Значения погрешности, отмеченные "I". "II". "III". "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0.1 ("I"). 0.2 ("11"), 0.5 ("III"). 1.0 ("IV") и 2.0 ("V"). Номинальные значения силы переменного тока (1ц) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
4 11риборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от 11ц и 1ц. соответственно.
Таблица 8 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения приборов "Энергомонитор-3. IKM-x-10" без использования токоизмерительных клешей______
Измеряемые параметры электрической энергии i |
иапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
11римечание |
1 Среднеквадратическое значение напряжения силы переменного тока (U) |
OtO.IUh до 1,2UH |
Относительная. %. ± (0.04+0.01 (1,2U„/U-1)[ | |
2 Напряжение силы постоянного тока (U) |
Относительная. %, | ||
От 0.1 Un до 1.7U,, |
±[0,04+0.01( 1,7UH/U-1)] |
Un до 480 В | |
От 0.1 Uh ДО 1,25UH |
±[0,04+0,01 (1,25UhAJ-1)] |
UH= 800 В | |
3 Среднеквадратическое значение силы переменного тока (!) |
От 0,11ц До 1.21ц |
Относительная, %, ±(0.04+0,01(1,21н/1-1)] | |
4 Сила постоянного тока п (1) |
От 0.11ц до 1,21ц |
Относительная. %. ±(0.04+0.01(1,21,,/!)-1)( |
1ц= 100 А |
От 0.11ц до 1.51ц |
Относительная. %, ±|0.04+0.01(1.51ц/1)-1)| |
1ц< 100 А | |
5 Активная электрическая мощность (Р) |
От 0,01Рц до 1,44Рц |
Относительная, % ±[0.1+0,01( 1.44 Рц/Р-1 )| |
Рц = Un ■ 1ц; UotO,1Uh;K)1.2Uh; 1 от 0.11ц до 1.21ц; |cos <р| от 0.2 до 1.0 |
6 Реактивная электрическая мощность, (Q), рассчитываемая методом: - перекрестного включения. - геометрическим. - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
От 0.0 IQh Ao1,44Qh |
Относительная, %, |
Qn = UHln; U от 0.1 Un до 1.1 U,,: 1 от 0.11ц до 1,21ц; |
±[0,2+0,02(l,44QH/Q-l)] |
|sin ф| от 0,9 до 1 | ||
±[0,2+0,02(1,44QH/Q-1)] |
|sin <р| от 0.5 до 0.9 | ||
7 Полная электрическая мощность (S) |
OtO.OISh до 1.44S, |
Относительная, %, ±[0,1+0,01(1,2Uh/U+1,2Iii/I-2) |
S,, = U,i • 1„; U от O.IU.i до I.2U,,; 1 от 0.11ц до 1,21ц |
8 Коэффициент мощности (Кр = P/S) |
От 0.1 до 1.0 |
Абсолютная, ±0,02 |
1 от 0,21ц до 1,21ц; U ot0.2Uh до I,2Uh |
9 Частота переменного тока If.) |
От 40 до 70 |
Абсолютная. Гц ±0.01 |
U ot0.2U„ до I.2U,,: 1 от 0,21ц до 1.21ц |
К) Электрическая мощность постоянного тока1* ( Р) |
Относительная. %. | ||
От 0,01 Р, до 2.04Р, |
±[0.08+0.01(2.04Рц/Р-1)[ |
и,|до480 В: |„ = 100 А; U от О.Шцдо I.7U,,; I от 0.11ц до 1,21ц; | |
От 0.0 IP, до 2,55Р, |
±[0.08+0.01(2,55Рц/Р-1)] |
UH до 480 В: !„< 100 А: U от 0.1 Un до 1,7U„; 1 от 0.11ц до 1.51ц; |
Измеряемые параметры электрической энергии i |
иапазон вмерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
От 0.01Рц до 1,5Рн |
±[0.08+0,01(1,5 Рн/Р-Г)] |
UH- 800 В: 1н= ЮО А; U от 0.1 Un до 1.250ц: I от 0.11ц до 1,21|ь | |
От 0.01 Рц До 1,875Рц |
±[0,08+0,01(1.875Рц/Р-1)] |
U,i = 800 В и 1н< ЮО А; U от 0.1 UH до 1.25U,,: I от 0,1 hi До 1,5h 1- | |
8 Коэффициент мощности (KP=P/S) |
От 0,1 до 1.0 |
Абсолютная, ±0,02 |
1 от 0,21ц до 1.21ц: U от 0.2U,, до 1.2U„ |
9 Частота переменного тока (I.) |
От 40 до 70 |
Абсолютная, Гц ±0,01 |
U от 0.2U,, до 1 .2Оц; 1 от 0,21ц до 1,21ц |
11 Угол фазового сдвига между основными гармоническими составляющими: |
ОтО до 360 |
Абсолютная, градус |
U ot0.2Uh до 1.2UH |
входных напряжений. |
±0.05 | ||
напряжения и силытока одной фазы (ф|) |
±0,05 |
I от 0.21ц до 1.21ц | |
12 Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
От 0.1 Он до 1.2U,, |
Относительная. %. ±[0.04+0,0 l(l,2Un/UC|-l)l | |
13 Среднеквадратическое значение гармонической составляющей напряжения порядка h 2) (Uch) |
От 0 до 0.6U,, |
Для h от 2 до 50 | |
Абсолютная. В. ±0,002 UH |
Uch<0.01Un | ||
Относительная. %; ±0.2 |
UCh>0.01UH | ||
14 Среднеквадратическое значение интергармонической составляющей напряжения порядка m ’’ (Ucm) |
Or 0 до 0.15Ui |
Для in от 0.5 до 50.5 с дискретностью 1.0 | |
Абсолютная. В. ±0.002 UH |
Uck<0.0IUn | ||
Относительная. %, ±0.2 |
UCk> 0.01 UH | ||
15 Среднеквадратическое зна чение основной гармонической составляющей силы тока (h i1 |
От 0.1 |н до 1.21ц |
Относительная. %. ±[0,04+0,01(1,21ц/1С|-1)] | |
16 Среднеквадратическое зна чение гармонической составляющей силы тока порядка h (1сь) |
От 0 до 0.61ц |
Для h от 2 до 50 | |
Абсолютная, А. ±0.002 1н |
1съ <0.011„ | ||
Относительная. %, ±0.1 |
kh >0.011,, |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
17 Среднеквадратическое значение интергармонической составляющей силы тока порядка m(I cm) |
От 0 до 0.151ц |
Для m от 0,5 до 50.5 с дискретностью 1,0; | |
Абсолютная. А, ±0.0021н |
1ск<0.011ц | ||
Относительная. %. ±0.1 |
1ск>0.011н | ||
18 Угол фазового сдвига между гармониками порядка h напряжения и силы тока одной фазы |
От 0 до 360 |
Абсолютная, градус |
U от 0,2Uhao1.2Uh; 1 от 0.21н до 1,21ц; Ki(h) и Ku(h) от 2 до 15 % |
±1,0 |
для h от 2 до 10 | ||
±3,0 |
для h от 11 до 50 | ||
19 Коэффициент гармонической составляющей напряжения порядка h (K|i(h)] |
От 0 до 49.9 |
Для h от 2 до 50; U от 0.2U до 1.2U|| | |
Абсолютная. %. ±0.05 |
Kt i(h) <1.0 | ||
Относительная. %. 5 |
Ku(h)>I.O | ||
20 Коэффициент гармонической составляющей силы тока порядка h | Ki(h)] |
От 0 до 49,9 |
Для h от 2 до 50: I от0.21ц до 1.21ц | |
Абсолютная; ±0.05 % |
K,(h) < 1.0 | ||
Относительная; ±5% |
K|(h) > 1.0 | ||
21 Активная электрическая мощность основной гармонической составляющей (Р|) |
От 0.01 Рн до 1.44Р|| |
Относительная. %, ±[0,1 +0,02(1.44Plt/P|-l)] |
Пот О.Шндо I.2U„; 1 от 0.11н до 1,21ц: |cos ф| от 0.5 до 1 |
22 Реактивная электрическая мощность основной гармонической составляющей (Q,) |
От 0.0 IQi до 1.44Q| |
Относительная. %. |
U от 0.1 Un до 1.1 Un; 1 от 0.11ц до 1.21ц: |
±[0.2+0,02(1.44Qn/Q,-l)] |
|sin ф| от 0.9 до 1 | ||
±[0.2+0.02(l,44Qll/Ql-l)] |
|sin ф| от 0.5 до 0.9 | ||
23 Активная электрическая мощность гармонической составляющей порядка h (P(h>) |
от 0 до 0.05 Р| |
Абсолютная, Вт. ±(0.0001 Рн+0.005Р(п|) |
Для h от 2 до 50; U от0.2ицдо 1.2U(1; 1 от 0.21ц до 1.21ц; |cos ф| от 0.5 до 1.0; K|(h) и Kti(h) от 1 до 40 % |
24 Суммарный коэффициент гармонических составляющих напряжения (ТНОи |
ОтО до 49.9 |
U от 0.211ц до 1,2Uii | |
Абсолютная, %. ±0.05 |
THDu<1.0 | ||
Относительная. %. ±5 |
THDt > 1.0 | ||
25 Суммарный коэффициент гармонических составляющи гока (II Ю|) |
ОтО х до 49.9 |
1 от 0.21| । до 1.21ц | |
Абсолютная. %, ±0,05 |
THD,< 1.0 |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
Относительная. %, ±5 |
THD|> 1.0 | ||
26 Напряжение прямой последовательности основной частоты (Ui) |
от 0 до Uh |
Абсолютная. В, ±(0,001 UHx^3) | |
27 11апряжение нулевой последовательности основной частоты (Uo) |
от 0 до Uh |
Абсолютная. В, ±0.002 Uh |
U от0,5индо 1,2UH; К2и< 15%; К01) < 15% |
28 Напряжение обратной последовательности основной частоты (Ui) |
от 0 до Uh |
Абсолютная. В, ±(0.002UH'^3) | |
29 Коэффициент несимметрии напряжения по обратной последовательности (К2и) и по нулевой последовательности (Кои) |
От 0 до 15 |
Абсолютная. %, ±0,20 |
U от0.5Пцдо 1.2U,,: |
30 Ток прямой последовательности основной частоты (1|) |
от 0 до 1н |
Абсолютная. А. ±(0.00 Иц) | |
31 Ток нулевой последовательности основной частоты (1о) |
от 0 до 1н |
Абсолютная. А. ±(0.0021,,) | |
32 Ток обратной последовательности основной частоты (12) |
отО ДО 1н |
Абсолютная. А. ±(0.0021,,) | |
33 Угол фазового сдвига между напряжением и током последовательности: - прямой; - обратной; - нулевой |
от 0 до 360 |
Абсолютная, градус ±1.0 |
1 от 0.21ц до 1.21ц; U от 0.2Uh4o1.1Uh: 1ь12, Io >0.02 1,,; U|.U2, Uo>O.O2 U„ |
29 Кратковременная доза фликера |
от 0.2 до 10 |
Относительная. %, 5.0 |
f = (Гном ± 1) I'n: AU/U < 20 %; при колебаниях напряжения, имеющих форм\ меандра |
Примечания
I 1 (араметры, отмеченные ". измеряются только приборами "Энергомонитор-3.1 КМ х-02-1".
2 Частота гармонической составляющей порядка h равна hf,.
3 Частота интергармонической составляющей порядка m равна mf,.
4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от Un и 1ц. соответственно.
Таблица 9 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения приборов "Энергомонитор-3.1КМ-Х-10" при использовании токоизмсрительных клещей
Измеряемые параметры •электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
11 Среднеквадратическое ■значение напряжения силы переменного тока (U) |
От 0.1 Un до I.2U,, |
Относительная, %, ± [0.04+0.01(1.2UH/U-1)| | |
2 Напряжение силы (постоянного тока (U) |
Относительная. %. | ||
От 0.1 UH до 1,7Uh |
±[0.04+0.01(1,7U„/U-1)] |
UK до 480 В | |
От 0.1 Uh до l,25U„ |
±[0.04+0,01(1.25UH/U-l)] |
UH= 800 В | |
3 Среднеквадратическое (значение силы переменного ггока (1) |
От0.051н до 1.21ц |
Относительная, %. ±[0.1+0.01 (!,,/! —1)] 1 ±[0.2+0.02(1,,/! — 1)] " ±[О.5+О.О5(1ц/1 - 1)] 111 ±[1.0+0.05(1,,/!-1)] IV ±[2.0+0.1 (1ц/1 - 1)1 | |
|4 Активная электрическая (мощность (Р) |
OtO.OIPh до 1.44Р|| |
Относительная, %, |
Ри = UH-In: Uot 0,1иИдо1.2ин; |
0.9 < |cos q>| < 1.0 | |||
±0,2 ±0.4 ±1.0 111 |
1 от 0.011ц до 0.051ц | ||
±0.1 ±0.2 ±0,5 ±1,0 lv;±2,0 v |
1 свыше 0.051ц до 1,21ц | ||
0.5 < |cos tp| < 0.9 | |||
±0.25 ';±0.5 |
1 от 0,021ц до 0.11ц | ||
±0.15 ±0,3 ":±1.0 ±2.0 lv;±4,0 v |
1 свыше 0.11ц До 1.21ц | ||
0,2 < |cos ф| < 0.5 | |||
±[0.25+0.02(1.44Р„/Р-1)] ' ±[0.5+0.05(1.44Р„/Р-1)] 11 ±[1.0+0.1(1.44Р||/Р-1)] ±[2.0+0.1(1.44Р,,/Р-1)] lv |
1 от О.ПцДо 1,21ц | ||
|5 Реактивная электрическая (мощность. (Q). (рассчитываемая методом: - перекрестного включения. - геометрическим. 1- сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей |
OtO.OIQh до 1.44Qh |
Относительная. % |
Он = ин1н; U от 0.1 Ult до 1.1 Иц: |
0.9 < |cos ф < 1.0 | |||
±0,3 ±0,75 ";±1,5 |
1 от 0,021ц до 0.051 и | ||
±0.2 ±0,5 ":±1,0 ±2.0 lv; ±2.0 v |
1 свыше 0.0511, до 1.21ц | ||
0.5 < |cos ф| < 0.9 | |||
±0.3 %'; ±0.75 % ±1,5 % И1; |
1 от 0.021н до0.11ц | ||
±0.2 %±0.5 % ±1,0 % ±2,0 % IV; ±2,0 % v |
1 свыше 0.11ц до 1.21ц | ||
±0.3 %±0.75 % ,,;±!,5%m; ±2.5 %1V; ±2.5 % v |
0.2 < |cos ф| < 0.5 I от 0.11 н до 1.21ц |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
6 Полная электрическая мощность (S) |
От 0,01 Su до 1.44SH |
Относительная. % |
Su = Un • 1ц; UotO,1UHAoI.2Uh; 1 от 0,11ц до 1,21ц; |
±0.2 ±0.4 ±1.0 11 |
S< O.ISh | ||
±0.1 ‘;±0.2 ±0.5 111 ±1.0 IV;±2.0 v |
5от0.18ндо l,44Sn | ||
7 Коэффициент мощности (КР= P/S) |
От 0,1 до 1.0 |
Абсолютная, ±0.02 ±0.02 ±0,05 111; ±0,05 ,v; ±0.10 v |
1 от 0,21ц до 1.21ц: U от 0.211ц до 1 .2Uh |
8 Частота силы переменного тока (f|) |
От 40 до 70 |
Абсолютная. Гц. ±0.01 |
Uot0.2Uh до 1.2UH; 1 от 0,21ц до 1.21ц |
9 Угол фазового сдвига между основными гармоническими составляющими: фазных напряжений, напряжения и тока одной фазы (ф|) |
От 0 до 360° |
Абсолютная, градус. |
Uot0.2Uh до 1.2UI( |
±0,2 | |||
±0,5 |
1 от 0.21ц до 1.21ц | ||
10 Среднеквадратическое значение основной гармонической составляющей напряжения (Uci) |
OtOJUh до 1,20,! |
Относительная. %. ±10.04±0.01(1.2Uh/UC|-1)1 | |
11 Среднеквадратическое значение гармонической составляющей напряжения порядка h 11 (Uch) |
От 0 до 0.6U,, |
Для h от 2 до 50 | |
Абсолютная. В, ±0.002 Uh |
Uch<0.01UH | ||
Относительная, %. ±0.2 |
UCh>0.01Uii | ||
12 Среднеквадратическое значение интергармонической составляющей напряжения порядка m (Ucm) |
От Одо 0,15UH |
Для m от 0.5 до 50.5 с дискретностью 1.0 | |
Абсолютная. В ±0.002 UH |
Ucm <0.01 UH | ||
Относительная, %, ±0.2 |
Ucm >0.01 Uh | ||
13 Среднеквадратическое значение основной гармонической составляющей силы тока (lei) |
От 0.11ц до 1.21ц |
Относительная. % ±[0.1+0.01((1н/1С1-1)1 1 ±[0.2±0.02((1ц/1С| -1)] " ±[О,5+О.О5((1ц/1С|-1)] ±[1,0+0.05((!н/1с1-1)] IV ±12,0+0. l((IH/lci-l)l v | |
14 Среднеквадратическое значение гармонической составляющей тока порядка (Ich) |
ОтО до 0.61 и |
Для h от 2 до 50 | |
Абсолютная. ±0.02 1ц ±0.04 1н " |
Ich <0.01 In | ||
Относительная; ±5% ±10% 11 |
1сь > 0.01 In |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
1 Тримечание |
15 Среднеквадратическое значение интергармонической составляющей тока порядка m (1cm) |
От 0 до 0,151н |
Для m от 0.5 до 50.5 с дискретностью 1.0 | |
Абсолютная, А. ±0.02 1ц ±0.04 1ц 11 |
km < 0.011ц | ||
Относительная, %, ±5 ±10 " |
1cm >0.0 Пн | ||
16 Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы |
ОтО до 360 |
Абсолютная, градус. |
Uot0.2Uh;Io1.2Uh; от 0.21ц до 1.21ц: K|(h) и Kn(h) от 2 до 15 % |
±2±2 " |
для h от 2 до 10 | ||
±10±10" |
для h от 11 до 20 | ||
±20';±20" |
для h от 21 до 50 | ||
17 Коэффициент гармонической составляющей напряжения порядка h |Кц(Ь)] |
ОтО до 49,9 |
Для h от 2 до 50: U от0.2И до 1.2U(1 : | |
Абсолютная. %. ±0,05 |
K(l(h)< 1.0 | ||
Относительная, %, |
Ku(h)> 1.0 | ||
18 Коэффициент гармонической составляющей тока порядка h [K|(h)] |
ОтО до 49.9 |
Для h от 2 до 50: I от 0.21ц до 1.21ц; | |
Абсолютная, %. ±0,05 ±0,05 " |
K,(h)< 1.0 | ||
Относительная. %. ±5.0 ±5,0 11 |
Ki(h)> 1.0 | ||
19 Активная электрическая мощность основной гармонической составляющей (Р|) |
От 0.01 Рн до 1.44Рц |
Относительная. %. |
U от 0,1UHJIo1.2Uh; |
0.9 < |cos ф| < 1,0 | |||
±0.2 ';±0.4 ±1.0 111 |
1 от 0,011ц до0.051ц; | ||
±0.1 ±0.2 ";±0.5 ±1.0 ,v; ±2.0 v |
1 свыше 0,051ц до 1,21ц; | ||
0.5 < |cos ф| < 0,9 | |||
±0.25 ±0.5 |
1 от 0,021ц до 0.11ц; | ||
±0,15 ±0,3 ";±1.0 ±2.0 lv;±4.0 v |
1 свыше 0.11ц до 1,21ц; | ||
±[0.25+0.02(1.44Рц/Р|-1)1 1 ±|0,5+0.05(1,44Рц/Р1-1)] " ±[1.0+0.1(1.44Рц/Р| -1)] 111 ±[2.0+0.1(1.44Рн/Р|-1)| lv |
0.2 < |cos ф| < 0.5 1 от 0.11ц до 1.21ц; | ||
20 Реактивная электрическая мощность основной гармонической составляющей (Qi) |
От 0,01 Q(1 до 1,44Q| |
Относительная, % |
UotO,1Uhjk>1.2Uh: |
0.9<|sin ф|< 1.0 | |||
±0.3 ±0.75 ";±1,5 |
1 от 0.021цдо0.051ц | ||
±0.2 ±0.5 ";±1.0 ±2.0 ,v;±2.0 v |
1 свыше 0.051ц до 1.21ц | ||
0.5 < |sin ф| < 0,9 | |||
±0.3 ';±0,75 ";±1.5 |
1 от 0,021 и до 0.11ц |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
Примечание |
±0.2 ';±0,5 ";±1,0 ±2.0 lv; ±2,0 v |
свыше 0.11ц до 1.21ц; | ||
±0.3 ';±0.75 ";±1,5 ±2,5 lv;±2,5 v |
0.2 < |sin ф| < 0.5 1 ОТ 0.11ц ДО 1.21ц | ||
21 Активная электрическая мощность гармонической составляющей порядка h (P<h>) |
от 0,003 Рц до 0.1 Рн |
Относительная. %. |
Ph = Uh-1h; U от 0.2Uh до 1.2Uh; от 0.21ц до 1.21ц; Ki(h) и Ku(h) от 1 до 40% |
±5.0 ±10,0 11 |
|cos ф| от 0.9 до 1.0 | ||
|cos ф| от 0.5 до 0.9 | |||
±5,0 '; ±10,0 11 |
h от 2 до 10 | ||
±10,0 '; ±20.0 11 |
h от 11 до 50 | ||
22 Суммарный коэффициент гармонических составляющих напряжения (TH Du) |
ОтО до 49,9 |
U ot0.2Uh до 1.2Uh | |
Абсолютная; ±0,05 % |
THDu< 1.0 | ||
Относительная; ±5% |
THDu> 1.0 | ||
23 Суммарный коэффициент гармонических составляющих тока (THD|) |
ОтО до 49,9 |
1 от 0.21ц до 1.21|| | |
Абсолютная; ±0,1 % |
THD|< 1.0 | ||
Относительная: ±10% |
THD|> 1.0 | ||
24 Напряжение прямой последовательности основной частоты (U0, |
от 0 до Uh |
Абсолютная. В. ±(0.001 Uh х>/3) | |
25 Напряжение нулевой последовательности основной частоты (Uo) |
от 0 до UH |
Абсолютная. В. ±(0.002 UH) |
U от0.5икдо 1,1 UN; Каи < 15%; К(Н! < 15%; |
26 Напряжение обратной последовательности основной частоты (U2) |
от 0 до Uh |
Абсолютная. В. ±(0.002UH->/3) | |
27 Коэффициент несимметрии напряжения по обратной последовательное™ (Кги) и по нулевой последовательности (Кои) |
ОтО ,4- ДО 15 |
Абсолютная. %. ±0,20 |
U от0.5ицдо I.2Uh; |
28 Ток прямой последовательности основной частоты (11), |
от 0 до 1н |
Абсолютная. А. |
I от 0,011ц до 1,21ц: |
. ±(0.0 Пн) ';±(0.011н) " | |||
29 Ток нулевой последовательности основной частоты (1о) |
от 0 ДО 1ц | ||
±(0.021ц) ±(0.021ц) IV |
1 от 0.051ц до 1.21ц; | ||
30 Ток обратной последовательности основно частоты (Ь) |
от 0 ДО 1|| |
Измеряемые параметры электрической энергии |
Диапазон измерений |
Вид и единица измерения погрешности, пределы допускаемой основной погрешности |
1(римечание |
31 Кратковременная доза фликера |
от 0,2 до 10 |
Относительная. %. 5,0 |
f=(fnoM± 1) Гц; AU/U < 20 %: при колебаниях напряжения, имеющих форму меандра |
Примечания 1 Частота гармонической составляющей порядка h равна h-fj. 2 Частота интергармонической составляющей порядка m равна пт f|. 3 Значения погрешности, отмеченные "I". "II", "111". "IV" и "V" относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0.1 ("1"). 0.2 ("II"). 0.5 ("111"), 1.0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (1ц) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки. 4 Приборы обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от 11ц и 1ц, соответственно. |
Приборы обеспечивают процедуры самотестирования, инициализации и первоначальной установки после подключения к сети питания.
Значения устанавливаемой и измеряемой информации отображаются на встроенном графическом дисплее. В верхней строке графического дисплея постоянно отображаются текущее время (часы, минуты, секунды) и дата (день, месяц, год), а в нижней строке - схема подключения. Приборы обеспечивают возможность задания следующих значений интервала времени усреднения результатов измерения 1.25 с. 2.5 с, 5 с. 10 с. 1 мин.. 15 мин. и 30 мин.
11риборы производят расчет и индикацию на дисплее следующих величин: отклонение частоты от значения f(>. заданного оператором. Гц: отрицательное и положительное отклонение измеренного значения напряжения от значения (Jo. заданного оператором, процент от (Jo-
Отклонение частоты от значения заданного оператором определяется как разность между измеренным значением частоты fm и значением f(). введенным в прибор оператором.
Таблица 10 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения приборов "Энергомонитор-3.1КМ-х-02-хх1" при поверке ИТН и ИТТ
Измеряемая величина |
Диапазон измерений, единица измерений |
Вид погрешности, пределы допускаемой основной погрешности измерений |
Примечание |
1 Погрешность напряжения ИТН |
абсолютная, % |
LJ от 0,2(1ц(>м до 1.21 Im >м: 1= (Гном ± 1) Гц | |
±0.1999% |
± 0.002 | ||
±1,999% |
±0.02 | ||
±19,99% |
±0,2 | ||
2 Угловая погрешность ИТН |
абсолютная, минута. | ||
±600 минут |
±0,1 | ||
± 180 градусов |
± 1.0 | ||
3 Токовая погрешность ИТТ |
абсолютная. %. |
1 отО.ОПномдо 1.21ном: f = (Гном ± I) Гц | |
±0.1999% |
± 0,002 | ||
±1,999% |
±0,02 | ||
±19.99% |
±0,2 |
Измеряемая величина |
Диапазон измерений, единица измерений |
Вид погрешности, пределы допускаемой основной погрешности измерений |
Примечание |
4 Угловая погрешность ИТТ |
абсолютная, минута. | ||
±600 минут |
±0.1 | ||
±180 градусов |
± 1,0 |
Ином номинальное вторичное напряжение поверяемого ИТН (100/\3 или 100 В);
1пом - номинальный вторичный ток поверяемого ИТТ (1 или 5 А);
Гном - номинальная частота поверяемого И ГТ или ИТН (50 или 60 Гц).
Таблица 11 - Диапазоны измерений и пределы допускаемых основных погрешностей измерения приборов модификаций "Энергомонитор-3. IKM-x-05-xxl" и "Энергомонитор-3.1КМ-х-10-хх1" при поверке ИТН и ИТТ
Измеряемая величина |
Диапазон измерений, единица измерения |
Вид погрешности, пределы допускаемой основной погрешности измерений |
Примечание |
1 Погрешность напряжения ИТН |
абсолютная, %, |
U от 0,2Uhom до 1,2Uhom, f=(fn<>M± 1)Гц | |
±0.1999% |
±0.005 | ||
±1.999% |
±0,05 | ||
±19.99% |
±0,5 | ||
2 Угловая погрешность ИТП |
абсолютная, минута | ||
±600 минут |
±0,2 | ||
±180 градусов |
±2,0 | ||
3 Токовая погрешность ИТТ |
абсолютная. %, |
1 отО.ОПцом до 1.21цом; f= (Гном ± 1) Гц | |
±0.1999% |
±0,005 | ||
±1.999% |
±0,05 | ||
±19.99% |
±0,5 | ||
4 Угловая погрешность ИТТ |
абсолютная, минута | ||
±600 минут |
±0.2 | ||
±180 градусов |
±2,0 |
Ином — номинальное вторичное напряжение поверяемого ИТН (100/\3 или 100 В): 1ном- номинальный вторичный ток поверяемого И Г Г (I или 5 А);
Гном - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц)._________
Основные метрологические и технические характеристики Приборов для измерения электроэнергетических величин и показателей качества электрической энергии «Энсргомонитор-З.ЗТ1» представлены в таблицу 12.
Таблица 12
Измеряемые величины |
Диапазоны измерений |
11ределы и вид допускаемой основной погрешности измерений |
Примечание |
1 Действующее (среднеквадратическое) значение переменного напряжения (U). В |
от 0.01 Пн до 1 .5Uh |
относительная ±[0.l+0.01((U„/U)-l)]% |
U„= 60(100). 120(200). 240(415) В |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
2 Действующее значение напряжения первой гармоники (Ui). В |
jtO.OIUh до l.5UH |
относительная ±[0.2+0.02((U„/U)-l)l% | |
3 Напряжение постоянного тока (Uix). В |
от 0.01 UH до l.5U„ |
относительная ±[0.2+0.02((U„/U)-l)]% | |
4 Действующее (средне к вадрат и ч ес кое) значение переменного тока (1). А |
от 0.0051,, до 1.51,,’ от 0.051,, до 1.51,” от 0.051,, до 1.51,,”' |
относительная ±[0.1 +0.01((1„/1)—!)]%* ±[О.5+О.О5((1н/!)-1)] %” ±[1.0+0.05((1„/!)-1)] % |
1оминальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (Б ГТ. токоизмерительные клещи. УПТТ) из ряда 0.1. 1.0.5. 5. 10. 50. 100,300.500. 1000. 3000 А. |
5 Действующее значение тока первой гармоники (10, А |
от 0.011„ до 1.51,, от 0.051,, до 1.51,, от 0.051,, до 1.51,,”* |
относительная ±[0.2+0.02((1„/1)-1)] % ’ ±[0.5+0.05((1„/1)-1)] %" ±[1.0+0.05((1„/1)-1)] %’” | |
6 Фазовый угол между фазными напряжениями первых гармоник (фи), градус |
от 0 до 360 |
абсолютная ±0.1 |
0.2U„<U< 1.5U,, |
7 Фазовый угол между напряжением и током первой гармоники одной фазы (q>m). градус |
от 0 до 360 |
абсолютная ±0.2 * ±0.5 ” ±0.5 *” |
0.2 1„< 1 < 1.51„ 0.2UH<U< 1.5U,, |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
11римечание |
8 Фазовый угол между фазным напряжением и током п-ой гармоники п от 2 до 40. (фицп)). градус |
эт 0 до 360 |
Абсолютная £1.0* ±3.0" ±3.0 ’ ±6.0 “ |
Только для Приборов с БТТ и I (риборов повышенной точности с токоизмерительными клещами Р<п> > 0,003lHUH 0.1 1„<1<1.5 1„ 2%<К(п)< 15% 2<п< 10 11 <п<40 |
9 Активная электрическая мощность (Р). Вт |
от 0.01 !„U„ до 1.5I„I.2UH |
относительная ±0.1 %’ ±0.5%” ±1.0%”’ ±0.2 % ’ ±0.15%’ ±1.0%” ±2.0 % ’” ±0.25 % ’ ±[0.25+0.02((Р„/Р>-1)] % * ±[1.0+0.1((Р„/Р)-1)]%” ±[2.0±0.1((Рн/РН)]%”‘ |
КР = 1 0.1 1„<1< 1.5 1„ 0.01 1н<К0.1 1„ KP0.5L...I... 0.5С 0.1 1„<1< 1.5 1„ 0.02 1„<1<0.1 1„ Кр0.2L...I... 0.2С 0.1 !„<!< 1.5 1„ |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
10 Реактивная электрическая мощность (Q). вар рассчитывается тремя методами: Q,=x/(S2-P2), Q2=U Isintp, Qa - метод перекрестного включения (для трехфазных сетей) |
jt0.011hUh до 1.5I„1.2U„ |
относительная ±0.3%’ ±1.0%" ±2.0 % ’’’ ±0.5 % ' ±2.0 % " ±4.0%’" |
Кр 0.45L...0...-0.45C КР 0.45C...0...-0.45L 11 !.,<! < 1.5 1„ Кр 0.86L...0...-0.86C Кр 0.86С...0...-().861. 0.1 1„<1<1.51н |
11 11олная электрическая мощность (S). ВА |
от 0.011иип до 1.5!„1.2UH |
относительная ±0.2%’ ±1.0%’’ ±2.0 % ’’* ±2.0 % * ±2.0 % " ±4.0 % ”’ |
от 0.1 I„UH до 1.51н 1.2U,, от 0.01 1|,и„до0.1 IHU„ от 0.05 l„U„ до0.1 1„U„ |
12 Коэффициент мощности (Кр) |
от -1.0 до +1.0 |
абсолютная ±0.02 ’ ±0.05 ’’ ±0.05 |
от 0.011„и„ до 1.51,, 1.5U„ от 0.051 ,,U,, до 1.51,, I.5U,, |
13 Частота переменного тока (f), Гц |
от 45 до 75 |
абсолютная ±0.01 |
0.11„<1< 1.51,, 0.1U„<U< l.5U„ |
14 Отклонение частоты (АО, Гц |
от -5 до +25 |
абсолютная ±0.01 |
О.ПН<1< 1.51„ O.IU„<U< I.5U,, |
15 Установившиеся отклонение напряжения (8Uy), % |
от -100 до +40 |
абсолютная ±0.2 | |
16 Коэффициент несимметрии напряжения по обратной последовательности (К^и и по нулевой последовательности (Кои)* % |
от 0 до 50 ) |
абсолютная ±0.2 |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
17 Коэффициент искажения синусоидальности кривой напряжения (Кц), % |
эт 0 до 49.9 |
абсолютная £0.05 относительная ±5.0 % |
Ku < 1.0 Ku > 1.0 |
1X Коэффициент п-ой гармонической составляющей напряжения, п от 2 до 40 (Ки(п)), % |
от 0 до 49.9 |
абсолютная ±0.05 относительная ±5.0 % |
Ки(п) < 1.0 Ки(п)> 1.0 |
19 Коэффициент искажения синусоидальности тока (ко, % |
от 0 до 49.9 |
абсолютная ±0.1 относительная ±10.0% |
К|< 1.0 К, >1.0 |
20 Коэффициент п-ой гармонической составляющей тока, п от 2 до 40 (К|(п)). % |
от 0 до 49.9 |
абсолютная ±0.1 относительная ±10.0% |
К|(п)< 1.0 К|(п) > 1.0 |
21 Активная электрическая мощность п-ой гармоники п от 1 до 40 (Р(п) ). Вт |
от 0.003 l„U|i до 0.11„ U„ |
относительная ±5.0%’ ±10.0%’’ ±5.0%’ ±10.0%” ±10.0%* ±20.0%” |
Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительным и клещами 0.1 !,.<!< 1.5 1„ 2%<К(п) КР= 1 Kp0.5L...I... 0.5С 2<п< 10 11 < п < 40 |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
22 Ток прямой последовательности (lid)). нулевой последовательности (1о< । >) и обратной последовательности А |
эт 0 до 1м |
збеолютная £0.002 1н ’ £0.01 1„ " £0.02 |„ |
0.01 1н<1< 1.5 1„ |
23 Напряжение прямой последовательности (U|(।)). нулевой последовательности ((Jot।>) и обратной последовательности (U2(1)),B |
от 0 до UH |
абсолютная ±0.002 UH | |
24 Активная мощность прямой последовательности (Рио), нулевой последовательности (Р(Хо) и обратной последовательности (Р2(1)Х Вт |
от 0.01!„UH до 1 ..51 и 1)н |
абсолютная ±О.ОО25Р„ ‘ ±0.01 Р„ “ ±0.02Р„ |
0.1 !„<!< 1.5 1„ |
25 Фазовый угол между напряжением и током прямой последовательности (фин), между напряжением и током нулевой последовательности (ф01 и) И между напряжением и током обратной последовательности (ф21)|). градус |
от 0 до 360 |
не нормируются | |
26 Длительность провала напряжения (Atn). с |
от 0.02 |
абсолютная ±0.02 |
49Гц<Г<51 Гц |
27 Глубина провала напряжения (8Ип).% |
от 10 до 100 |
относительная ±10.0% |
49 Гц < f < 51 Гц |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
28 Коэффициент временного перенапряжения (К.пери), отн. ед. |
)т 1.10 до 7.99 |
этносительная ±2.0 % |
19 Гц < f < 51 Гц |
29 Длительность временного перенапряжения (Atliep), с |
от 0.01 |
абсолютная ±0.02 |
49 Гц< f< 51 Гц |
30 Кратковременная доза фликера |
от 0.25 до 10 |
относительная ±5.0% |
49 Гц< f< 51 Гц AU/U < 20% при колебаниях напряжения имеющих форму меандра |
31 Амплитудная погрешность измерительных трансформаторов напряжения (Afu), % |
от 0.1 до 100 |
абсолютная ±(0.02 +0.02,Afu |) |
0.8 и„<и< 1.5 U„ |
32 Угловая погрешность измерительных трансформаторов напряжения (Аби). мин |
отО.Гдо 180° |
абсолютная ±( 1.0 + 0.1|А8и|) |
0.8 UH<U< 1.5 U,, |
33 Амплитудная погрешность измерительных трансформаторов тока (5Г1), % |
от 0.1 до 100 |
абсолютная ±(0.02 +0.02| 5fl |) |
0.01 1„<1< 1.5 1„ |
34 Угловая погрешность измерительных трансформаторов тока (Аб ,). мин |
от 0.2 ' до 180° |
абсолютная ±(1.0 + 0.1|А5,|) |
0.01 1„<1< 1.5 1„ |
35 Полная мощность нагрузки. ВА ТТ TH |
от 12 до 100 от 10 до 1200 |
относительная ±2.0 % ±2.0 % | |
36 Тангенсу |
от 0 до 8 |
абсолютная ±|O.OO5+O.()O3(tgy>)2]’ ±[0.02+0.015(tg^)2]“ ±[0.02+0.015(tg<p)2|’’* |
от 0.01 lHUH до 1.5I„I.2U„ |
Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
37 Пиковое значение напряжения. В |
оз 0.1 UK до 2. ПЛ |
приведённая ±0.2 % |
В полосе 0.6 ... 2.0 кГц: Кг < 30 %. К(п) < 10% |
38 Амплитудное значение напряжения. В |
от 0.1 UH до 2.1 U„ |
относительная ±[0.2 + 0.02|2UH/U-l|] % ±[0.5±0.05|2U„/U-l|l% |
В полосе 0.6 ... 2.0 кГц: Кг < 30 %. К(п) < 10% f<400 Гц 400Гц<С<600 Гц |
39 Текущее время |
— |
абсолютная ±2 с/сут |
В диапазоне тем перазу р от 10 до 35 "С |
* Для 11рибора ЭМ-З.ЗТ1 с блоком трансформаторов тока.
* * Для Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клешами.
* ** Для Прибора ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами.
Отсутствия знаков *. **, *** означает, что данное значение действительно для 1[риборов ЭМ-З.ЗТ1 обычной и повышенной точности с токоизмерительными клещами и для Приборов ЭМ-3.3TI с блоком трансформаторов тока.
Общие технические характеристики Установок приведены в таблице 13.
Таблица 13.
Характеристика |
Значение |
Потребляемая мощность от сети питания, не более. ВА |
2200*/900** |
Габаритные размеры стойки (длина, ширина, высота) не более, мм |
700'600'2000 |
Среднее время наработки на отказ, ч |
10000 |
Средний срок службы, не менее, лет |
10 |
*- для Установок "УППУ-МЭ ХХ-С" **- для Установок "УППУ-МЭ ХХ-П" |
Масса укомплектованной стойки модификации "УППУ-МЭ 3.IKM-C" должна быль не более 70 кг. Масса каждого из двух блоков модификации "УППУ-МЭ ХХ-П" должна быть не более 15 кг.
Установка обеспечивает технические характеристики по истечении времени установления рабочего режима не менее 30 мин.
Возможно расширение сервисных функций установки в части архивирования информации и формирования протоколов поверки, в соответствии с договором поставки.
Условия применения стационарной установки: температура окружающего воздуха. С относительная влажность воздуха, не более, % атмосферное давление, к! 1а (мм рт. ст.)
23 ±2
80 при 25 °C
84- 106.7(630 -800)
Условия применения переносной установки соответствуют установленным в методике поверки конкретного типа поверяемого СИ при проведении его поверки, но не должны выходить за пределы рабочих условий применения эталонных СИ. входящих в комплектность Установок.
Дополнительные погрешности Установки соответствуют дополнительным погрешностям эталонных СИ. входящих в комплект установки.
Знак утверждения тина
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на шильдике, закрепленном на стойке приборной - для установки ста цио парного ис пол не н и я.
Комплектность
В комплект поставки Установки модификации "УППУ-МЭ 3.IKM-C" входят:
Наименование |
Обозначение |
Кол-во |
Блок генератора-синтезатора "Энергоформа-3.1" |
МС2.211.002 |
1 шт. |
Прибор электроизмерительный эталонный многофункциональный "Энергомонитор-3.1 КМ С" ' * |
МСЗ.055.026 |
1 шт. |
Усилитель переменного тока "УТ-3.1" ” |
MC2.032.10I |
3 шт. |
Усилитель напряжения переменного тока "У11-3.1" 11 |
МС2.О32.1О2 |
1 шт. |
Усилитель напряжения и силы постоянного тока "УТН11" ** |
МС2.032.003 |
1 шт. |
Блок коммутации "БК-3.1" |
МСЗ.609.003 |
1 шт. |
Стойка приборная |
МС4.106.003 |
1 шт. |
Кабель для связи по интерфейсу USB | ||
Программное обеспечение ("Энергоформа УППУ". "Энергоформа". "Энергомониторинг СИ", "Калибровка генератора") на CD |
MC2.7O2.OOI Д1 |
1 шт. |
Кабель для связи по интерфейсу RS-232 |
МС6.705.004 |
2 шт. |
Кабель питания |
АС-102 “Евро” |
1 комплект |
Кабели измерительные |
МС6.705.005 |
1 комплект |
Руководство по эксплуатации |
МС2.702.500 РЭ |
1 экз. |
1 lacпорт |
МС2.702.500 ПС |
1 экз. |
Методика поверки |
МС2.702.500 МП |
1 экз. |
Удлинитель сетевой компьютерный |
1 комплект | |
Упаковка |
1 комплект |
Наименование |
Обозначение |
Кол-во |
Дополнительные принадлежности *: | ||
Преобразователи постоянного тока и напряжения в частоту «птнч» |
MC2.725.00I |
1(3) шт. |
Ethernet коммутатор |
1 шт. | |
Преобразователь интерфейса "USB- 4 RS232” |
МС2.008.002ПС |
1шт |
Калиброванные катушки (10 витков) для поверки приборов с токоизмерительными клешами |
МС4.761.008 |
3 шт. |
Калиброванные катушки (20 витков) для поверки приборов с токоизмерительными клешами |
МС4.761.008-1 |
3 шт. |
Комплект калиброванных катушек (100 витков) для поверки приборов с токоизмерительными клещами |
МС4.769.500 |
1 комплект |
Универсальное устройство для навески счетчиков |
МС3.621.010 |
1 шт. |
Трехфазный индуктивный делитель 1:10. 1:100 "ДНИ-3.1" |
MC2.727.50I |
1 шт. |
Стол рабочий |
1 шт. | |
Стол оператора |
1 шт. | |
Кресло оператора |
1 шт. | |
Компьютер типа IBM PC |
1 шт. | |
Принтер лазерный |
1 шт. | |
Примечания 1 'Модификация устройств определяется модификацией Установки. Устройство поставляется только для модификации "УППУ-МЭ 3.1 КМ-С-02Д". * Дополнительные принадлежности поставляются в соответствии с договором поставки. |
В комплект поставки Установки модификации "УППУ-МЭ ХХ-П" входят:
Наименование |
Обозначение |
Кол-во |
Источник переменного тока и напряжения трехфазный программируемый "Энергоформа 3.3" или "Энергоформа 3.3-100"11 |
МС2.211.001 |
1 шт. |
Прибор электроизмерительный эталонный многофункциональный "Энергомонитор-3.1 КМ П" ''.либо "Энергомонитор-З.ЗТГ " |
МСЗ.055.026 (МСЗ.055.028) |
1 шт. |
Программное обеспечение ("Энергоформа УППУ". "Энергоформа". "Энергомониториш СИ". "Калибровка генератора") на CD |
МС2.702.001 Д1 |
1 шт. |
Кабель для связи по интерфейсу RS-232 |
МС6.705.004 |
2 шт. |
Кабель питания |
АС-102 "Евро” |
1 комплект |
Кабели измерительные |
МС6.705.005 |
1 комплект |
Наименование |
Обозначение |
Кол-во |
Руководство по эксплуатации |
МС2.702.500 РЭ |
1 экз. |
Паспорт |
МС2.702.500 ПС |
1 экз. |
Методика поверки |
МС2.702.500 МП |
1 экз. |
Упаковка |
1 комплект | |
Дополнительные принадлежности *: | ||
Преобразователи постоянного тока и напряжения в частоту «ПТНЧ» |
МС2.725.001 |
1 шт. |
Преобразователь интерфейса "USB- 4 RS232" |
МС2.008.002ПС |
1 шт. |
Калиброванные катушки (10 витков) для поверки приборов с токоизмеризельными клешами |
МС4.761.008 |
3 шт. |
Калиброванные катушки (20 витков) для поверки приборов с токоизмерительными клешами |
МС4.761.008-1 |
3 шт. |
Комплект калиброванных катушек (100 витков) для поверки приборов с токоизмерительными клещами |
МС4.769.500 |
1 комплект |
Универсальное устройство для навески счетчиков |
МСЗ.621.010 |
1 шт. |
Стол рабочий складной |
1 шт. | |
Стол оператора складной |
1 шт. | |
Кресло оператора складное |
1 шт. | |
Ноутбук |
1 шт. | |
Принтер лазерный |
1 шт. | |
Трехфазный индуктивный делитель 1:10. 1:100 "ДНИ-3.1" |
MC2.727.50I |
1 шт. |
Примечания 11 Модификация устройств определяется модификацией Установки. * Дополнительные принадлежности поставляются в соответствии с договором поставки |
Но требованию организаций, производящих ремонт и поверку установки, поставляется ремонтная документация.
Все СИ. входящие в комплект установки, должны иметь действующее свидетельство о поверке.
Поверка
осуществляется по методике МС2.702.500 МИ «Установка поверочная универсальная «УППУ-МЭ». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2014 г.
Основные средства поверки:
Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» ( зарегистрированный в Государственном реестре средств измерений под № 52854-13). либо эталонный Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3 TI» (зарегистрированный в Государственном реестре средств измерений под № 39952-08). входящих в комплект установки.
Сведения о методах измерений
изложены в руководстве по эксплуатации МС2.702.500 РЭ. «Установка поверочная универсальная «УППУ-МЭ».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и .магнитных величин. Общие технические условия».
МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от I • 1 О'8 до 25 А в диапазоне частот от 20 до Г106 Гц.
ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений переменного напряжения до 1000 В в диапазоне частот от Г10'2 до 2-109 Гц.
ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне частот 1 -10'1 ...30 А.
ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
ТУ 4381-037-49976497-2013. «Установка поверочная универсачьная «УППУ-МЭ». Технические условия».
Рекомендации к применению
- оказание услуг по обеспечению единства измерений;
- осуществление мероприятий государственного контроля (надзора);
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
Смотрите также
