Стенды тормозные серии BSA, предназначены для измерения тормозной силы, развиваемой каждым колесом и стояночным тормозом транспортных средств. Стенды обеспечивают проверку эффективности и контроль тормозных систем транспортных средств.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 19 4229 14
Наименование	Стенды тормозные серии BSA
Год регистрации	2014
Номер сертификата	9540
Дата регистрации	2014-12-23
Срок действия	2019-12-23
Получатель сертификата	фирма "Robert Bosch GmbH", Германия (DE)

Производитель / Заявитель

фирма "Robert Bosch GmbH"

Адрес: 5475 Kellenburger Road / Dayton, Ohio 454224-1099

Контакты: +1-973-233-8921

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 1988-2010 (извещение №1).

Поверители

Скачать

	Описание типа РБ 03 19 4229 14 [2010-08-31] rb-03-19-4229-14_2010-08-31.pdf	Скачать
	Описание типа РБ 03 19 4229 14 [2015-04-24] rb-03-19-4229-14_2015-04-24.pdf	Скачать

Описание типа

Назначение Описание стр- 3 из 7 Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - автотранспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля автотранспортных средств.

Описание

Фирма "Robert Bosch GmbH" выпускает стенды тормозные серии BSA 4ххх (далее по тексту-стенды) следующих исполнений:

BSA 4310 - для легковых автомобилей с блок-роликами, совмещенными в одной раме, осевой массой транспортных средств до 3,5 тонн, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на стене.

BSA 4311 - для легковых автомобилей с блок-роликами, совмещенными в одной раме, осевой массой транспортных средств до 2,5 тонн, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на металлической колонне.

BSA 4340 - для легковых автомобилей с блок-роликами, совмещенными в одной раме, осевой массой транспортных средств до 3,5 тонн, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на алюминиевой колонне. Стенды имеют модуль для автоматического определения полноприводного автомобиля.

BSA 4341 - для легковых автомобилей с блок-роликами, совмещенными в одной раме, осевой массой автотранспортных средств до 2,5 тонн, отображением результатов измерений на 19"-TFT мониторе персонального компьютера. Стенды имеют модуль для автоматического определения полноприводного автомобиля.

BSA 4361- для легковых автомобилей с блок-роликами, совмещенными в одной раме, осевой массой транспортных средств до 2,5 тонн, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на настенном кронштейне. Стенды имеют модуль для автоматического определения полноприводного автомобиля.

BSA 4361 S1- для легковых автомобилей с блок-роликами, совмещенными в одной раме, осевой массой транспортных средств до 2,5 тонн, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на колонне. Стенды имеют модуль для автоматического определения полноприводног^^^Тд^обйляк

BSA 4440 - для легковых и грузовых малой грузоподъемностью автомобилей;'с,„,блр^-роликами, совмещенными в одной раме, осевой массой автотранспортных срешотЙ^й^^^н^, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на настенном кронштейне. Стенды имеют модуль для автоматического определения полноприводного автомобиля.

BSA 4440 S1- для легковых и грузовых малой грузоподъемностью автомобилей с блок-роликами, совмещенными в одной раме, осевой массой транспортных средств до 5 тонн, отображением результатов измерений на аналоговом измерительно-информационном табло (стрелочном) монтируемого на алюминиевой колонне. Стенды имеют модуль для автоматического определения полноприводного автомобиля.

BSA 5315 S40 - для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 13 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды не комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей.

BSA 5315 S41 - для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 13 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей.

BSA 5615 S40 - для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 16 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды не комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей. Стенды комплектуются системой подогрева тормозных роликов.

BSA 5615 S41 — для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 16 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Дополнительно стенды комплектуются жидкокристаллическим дисплеем (6 сегментов) для отображения коэффициента торможения, давления воздуха в пневматическом или пневмогидравлическом тормозном приводе или текущей программы тестирования. Стенды комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей и системой подогрева тормозных роликов.

BSA 5715 S40 - для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 16 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды не комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей.

BSA 5715 S41 — для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 16 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей.

BSA 5717 S40 - для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 16 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды комплектуются подъемным устройством при съезде автомобиля с блок-роликов. Стенды не комплектуются датчиками показания массы оси датчиками давления воздуха в пневматическом или пневмогидравлш автомобилей.

BSA 5717 S41 — для грузовых автомобилей с раздельными блок-роликами, осевой массой транспортных средств до 16 тонн, отображением результатов измерений как на мониторе персонального компьютера, так и на аналоговом измерительно-информационном табло (стрелочном). Стенды комплектуются подъемным устройством при съезде автомобиля с блок-роликов. Стенды комплектуются датчиками показания массы оси транспортного средства и датчиками давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей.

Стенды комплектуются роликами с корундовым покрытием.

Функционирование стендов обеспечивается программным обеспечением версий BSA V2.84/SDL V3.51, BSA V2.84/SDL V3.5O. BSA V2.83/SDL V3.40, BSA V2.82/SDL V3.3O. BSA V2.8O/SDL V2.80 для стендов BSA 42хх. BSA 43хх, BSA 44хх и версий SDL V6.0 / EPROM 5.7h-i для стендов BSA 53хх. BSA 56хх. BSA 57хх. BSA 58хх. являющегося собственной разработкой ф и рм ы- и з гото в ител я.

Конструктивно стенды представляют собой стационарные устройства, состоящие из левого и правого блока роликов с силоизмерительными системами, шкафа силового, пульта дистанционного управления, табло для индикации результатов измерений.

Принцип действия стендов заключается в принудительном вращении колес одной из диагностируемых осей автотранспортного средства от двух нар опорных роликов и измерении сил. возникающих на поверхности опорных роликов при торможении. Каждая пара роликов приводится во вращение от мотор-редуктора, состоящего из электродвигателя и закрепленного на нем редуктора, и имитирует движение автомобиля со скоростью от 2,3 до 4.8 км/ч в зависимости от исполнения стенда.. Диаметр роликов и расстояние между ними обеспечивают устойчивое положение автомобиля при проверке эффективности и контроле тормозной системы автомобиля.

При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой.

Входящие в состав силоизмерительной системы тензорезисторные датчики усилия (DMS) преобразуют физическую величины (силу) в электрический сигнал. Четыре датчика усилия размещены по мостовой схеме с целью компенсации влияния температуры (изменения длины провода под влиянием изменений температуры).

Стенды тормозные оснащены разъемом RS232 для подключения к ним принтера и отображения результатов измерений на распечатке в табличном и графическом виде, либо других внешних устройств.

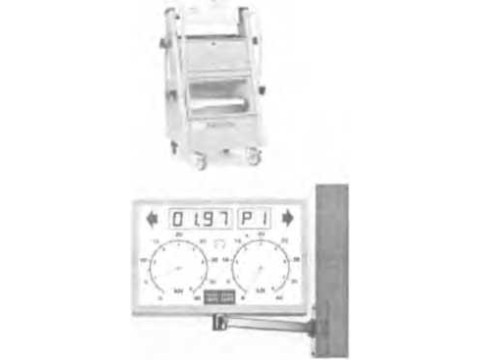

Внешний вид стенда представлен на рисунке 1.

Рисунок 1

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена вприложении

к описанию типа.

°,

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРО ЛОГИЧЕСКИЕ ХАРАКТЕРИСТИК Основные характеристики стендов тормозных серии BSA приведены в lao.iimA

стр- 3 из 7

Таблица

Наименование	Исполнения
Наименование	BSA 4310	BSA 4311	BSA 4340	BSA 4341	BSA 4361, BSA4361 S1	BSA 4440, BSA 4440 S1	BSA 5315 S40, BSA 5315 S41	BSA 5615 S40, BSA 5615 S41	BSA 5715 S40, BSA5715 S41	BSA 5717 S40, BSA5717 S41
1	2	3	4	5	6	7	8	9	10	11
*Максимальное показание массы оси автотранспортного средства, кг	3500	2500	3500	2500	2500	5000	13000	16000	16000	16000
Диапазон измерений тормозной силы, кН - для легковых автомобилей - для грузовых автомобилей	От 0 до 8	От 0 до 6	От 0 до 8	От 0 до 6	От 0 до 8	От 0 до 12	От 0 до 8 От 0 до 30	От 0 до 8 От 0 до 40	От 0 до 8 От 0 до 40	От 0 до 8 От 0 до 40
Пределы допускаемой погрешности измерения тормозной силы, режим легковые автомобили: режим грузовые автомобили: Al) // у v//	±40 Н (от 0 до 2000 И включ.) ±2% относит, (свыше 2000 Н до 8000 II включ.)	±40 Н (от 0 до 2000 Н включ.) ±2% относит. (свыше 2000 Н до 6000 Н включ.)	±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 8000 II включ.)	±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 И до 6000 Н включ.)	±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 8000 И включ.)	±40 Н (от 0 до 2000 Н включ.) ±2% относит, (свыше 2000 Н до 12000 Н включ.)	±100 Н (от 0 до 5000 Н включ.) ±2% относит. (свыше 5000 Н до 8000 Н включ.) ±100 н (от 0 до 5000 И включ.) ±2% привед. (свыше 5000 Н до 30000 Н включ.)	±100 Н (от 0 до 5000 И включ.) ±2% относит. (свыше 5000 Н до 8000 Н включ.) ±100 н (от 0 до 5000 Н включ.) ±2% привед. (свыше 5000 Н до 40000 Н включ.)	±100 Н (от 0 до 5000 Н включ.) ±2% относит, (свыше 5000 Н до 8000 Н включ.) ±100 н (от 0 до 5000 Н включ.) ±2% привед. (свыше 5000 Н до 40000 Н включ.)	±100 Н (от 0 до 5000 Н включ.) ±2% относит, (свыше 5000 Н до 8000 Н включ.) ±100 Н (от 0 до 5000 Н включ.) ±2% привед. (свыше 5000 Н до 40000 Н включ.)

стр.4 из 7

таблицы

1	2	3	4	5	6	7	8	9	10	11
Принцип измерений	DMS	DMS	DMS	DMS	DMS	DMS	DMS	DMS	DMS	DMS
Диапазон измерений силы, создаваемой на органе управления тормозной системы, Н	От О до 1000	От О до 1000	От О до 1000	От О до 1000	От О до 1000	От О до 1000	От О до 1000	От О до 1000	От О до 1000	От О до 1000
Пределы допускаемой приведенной погрешности измерения	±3%	±3%	±3%	±3%	±3%	±3%	±3%	±3%	±3%	±3%
*Диапазон показаний давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобилей, МПа			-				От 0 до 2 (дая S41)	От 0 до 2 (ддя841)	От 0 до 2 (дпя841)	От 0 до 2 (для S41)
Параметры электропитания	Трехфазная сеть переменного тока номинальным напряжением 400 В, частотой 50 Гц
Потребляемая мощность, кВт, не более	2x3,7	2x3,7	2x3,7	2x3,7	2x3,7	2x3,7	2x6,5	2x12,5	2x12,5	2x12,5
Габаритные размеры, мм, не более (ШхДхГ)	2360х660х х250	2360х660х х250	2360х660х х250	2360х660х х250	2960х660х х280	2940х660х х280	1340х730х х590	1150х1300х х660	860x1400х х660	1210х1600х Х1450
Масса, кг, не более	480	480	480	480	550	580	580	580	580	580
Скорость вращения тормозных роликов, км/ч	2,7	5,2	2,7	5,2	2,7	2,4	2,3	2,4/4,8	2,4/4,8	2,4/4,8
Температура окружающего воздуха при эксплуатации	От минус 10 °C до плюс 50 °C, относительная влажность воздуха до 80 %,
Температура окружающего воздуха ™и хранении и телепортировании	От минус 20 °C до плюс 60 °C
■Кдаиень защиты обо-лОи по ГОСТ14254-96	IP54
'•^справочный параметр

стр. 5 из 7

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов серии BSA входят:

- стенд тормозной BSA;

- пакет программного обеспечения версии версий BSA V2.84/SDL V3.51, BSA V2.84/SDL V3.50, BSA V2.83/SDL V3.40, BSA V2.82/SDL V3.3O, BSA V2.80/SDL V2.80 для стендов BSA 42хх, BSA 43хх, BSA 44хх и версий SDL V6.0 / EPROM 5.7h-i для стендов BSA 53хх, BSA 56хх, BSA 57хх, BSA 58хх;

- инструкция по эксплуатации;

- методика поверки МРБ МП. 1988-2010.

Дополнительные принадлежности:

- датчик усилия на педаль проводной;

- датчик показания массы оси транспортного средства;

- датчик давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автомобиля;

- принтер;

- кабель связи для принтера;

- модуль 4 WD;

- LED-дисплей;

- PC-компьютер;

- клавиатура;
