Стенды проверки амортизаторов FWT

Назначение

Стенды проверки амортизаторов FWT предназначены для контроля и оценки технического состояния амортизаторов, установленных в составе ходовой части подвески транспортных средств, и проверки демпфирующих свойств подвески с функцией измерения массы, приходящейся на ось транспортного средства.

Область применения - транспортные предприятия, станции технического обслуживания, автомобильные заводы, диагностические станции технического контроля транспортных средств.

Описание

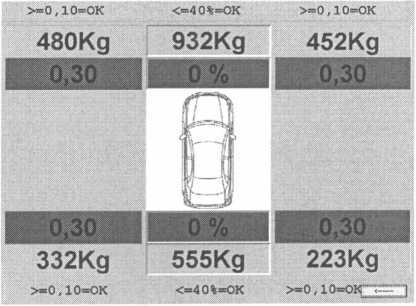

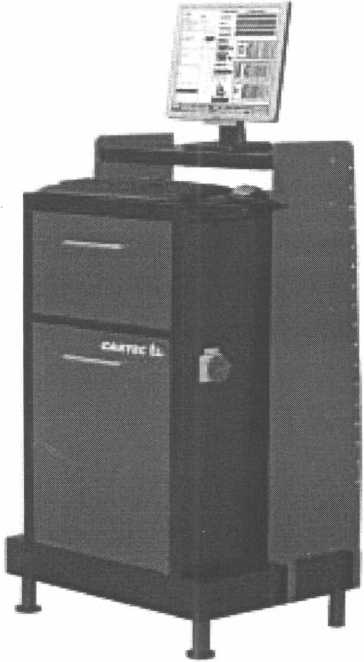

Стенды проверки амортизаторов состоят из двух опорных площадок, закрепленных на пружинах возбуждающих их электромоторов, измерительных датчиков, цветного монитора, на котором отображается вся информация о результатах измерений, блока управления, включающего в себя модуль персонального компьютера с цветным дисплеем и эргономической клавиатурой, служащей для управления и взаимодействия конструктивных частей стенда.

Принцип работы стендов проверки амортизаторов исполнений FWT 2010; FWT 2010 EG; FWT 2010 PC; FWT 2010 EG PC, FWT 202-E, FWT 202 RP-E основан на методе EUSAMA. Площадки стенда колеблются с определенной частотой и амплитудой, возбуждая в подвеске колебания, соответствующие движению по условной дороге синусоидального профиля. Качественная оценка технического состояния амортизаторов производится после обработки микропроцессором измеренных значений массы оси в динамике и статике. Результат выражается в (%) отношением минимального значения массы (при резонансной частоте колебаний) оси автомобиля в ходе теста в динамике к статической массе оси, умноженным на 100 % и находится в пределах 40 % < К < 80 %.

Тест EUSAMA позволяет определить безопасность поведения подвески автомобиля при маневрировании автомобиля, а также при внешних воздействиях, таких как неровности на дороге, поперечный ветер и других климатических воздействиях. Принцип работы стендов проверки амортизаторов исполнений FWT 3800 PC; FWT 3800 Е PC, FWT 202-Т; FWT 202 RP-T основан на резонансном методе и работают по методу Theta. Принцип измерения базируется на определении коэффициента демпфирования по Леру. Коэффициент демпфирования Лера - это безразмерная величина, характеризующая

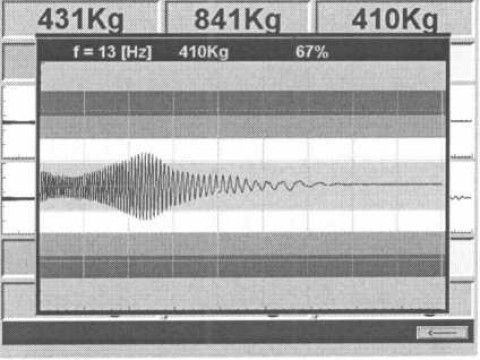

свойства колебательной системы поглощать энергию. Качественная оценка технического состояния амортизаторов и демпфирующих свойств подвески определяется коэффициентом демпфирования, после обработки микропроцессором различных физических величин, таких как, масса транспортного средства, коэффициента жесткости пружины, а также коэффициента затухания. На табло стенда отображаются коэффициент демпфирования и значения массы, приходящейся на ось транспортного средства. Коэффициент демпфирования находится в пределах 0,2 < D < 0,35, при котором обеспечивается безопасность езды.

Рассматривая в качестве примера физическую модель легкового автомобиля, с помощью дифференциального уравнения можно определить безразмерный коэффициент демпфирования.

Уравнение представлено следующим образом:

d

v = 2Vcm             (1)

где D - коэффициент демпфирования (безразмерная величина);

d - коэффициент затухания, (Н*с/м);

с - коэффициент жесткости пружины стенда, Н/м;

ш - измеренная масса автомобиля, кг.

Коэффициент затухания описывает процесс затухания колебаний и определяется по формуле:

2jr * f

Messung'X,

dprufstand

(2)

где d - коэффициент затухания, (Н*с/м);

Cgcs - сумма жесткости пружин, которые установлены на стенде, Н/м;

г- (амплитуда) ход опорных площадок, установленных на стенде при медленном прокручивании кривошипно-шатунного механизма от НМТ (нижняя мертвая точка) до ВМТ (верхняя мертвая точка), мм;

fMessung - частота, при которой амплитуда колеблющихся опорных площадок является максимальной, 1/с;

Xi - двойная амплитуда опорных площадок при резонансной частоте, мм; dpmfstand - коэффициент затухания стенда (собственное демпфирование), Н»с/м.

Стенды проверки амортизаторов могут использоваться автономно, так и в составе диагностической линии “Videoline”. Обработка информации и выдача результатов измерений проводится с помощью программного обеспечения версии не ниже V0.7.0.9 (методы действия Eusama и Theta), являющегося собственной разработкой фирмы.

„                          - слипе tir

Стенды выпускают под торговой маркой

Стенды проверки амортизаторов оснащены разъемом RS232 для подключения других внешних устройств.

h

стр. 2 из 6                            ц

Схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа

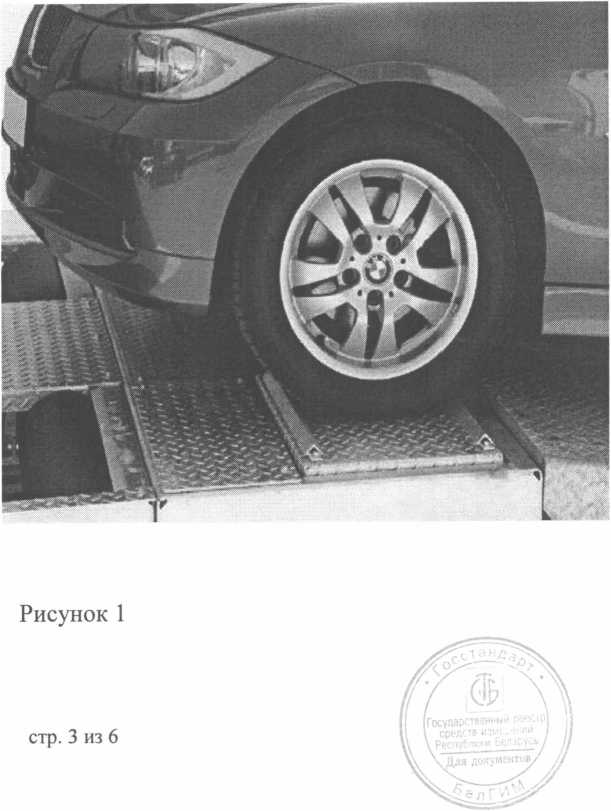

Внешний вид стенда проверки амортизаторов представлен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические и метрологические характеристики приведены в таблице. Таблица

Знак утверждения типа

Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки стендов проверки амортизаторов FWT входят:

- стенд проверки амортизаторов FWT;

- пакет программного обеспечения версии не ниже V0.7.0.9;

- руководство по эксплуатации;

- - сертификат соответствия "СЕ";

- методика поверки МП. МН 1188-2002.

Дополнительная комплектация (по требованию заказчика):

- принтер;

- кабель связи для принтера;

- РС-компьютер;

- клавиатура;

- пульт дистанционного управления.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Snap-on Equipment S.r.l. a Unico Socio" Италия.

ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

МП. МН 1188-2002 "Стенды проверки амортизаторов FWT".

Заключение

Стенды проверки амортизаторов FWT соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.

Стенды балансировочные geodyna соответствуют требованиям ТР ТС 004/2011, ТР ТС 010/2011 (сертификат соответствия № ТС RU C-IT.MT20.B.00697, срок действия с 28.11.2014 по 27.11.2017 включительно).

Межповерочный интервал не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт,93, тел. 3349813.

Аттестат аккредитации № BY/112 02.1.0.0025.
