Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами, (распределители тепла) Doprimo, Exemper
| Номер в ГРСИ РФ: | РБ 03 10 0431 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | «Ista International GmbH», Германия |
Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами (распределители тепла) Doprimo, Exemper (далее - устройства регистрации) предназначены для измерения и регистрации тепловой энергии от комнатных радиаторов (регистрируемое значение потребление тепловой энергии является безразмерным).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0431 15 |
| Наименование | Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами, (распределители тепла) Doprimo, Exemper |
| Год регистрации | 2015 |
| Номер сертификата | 13913 |
| Дата регистрации | 2020-11-26 |
| Срок действия | 2021-11-26 |
| Получатель сертификата | фирма "Ista International GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Ista International GmbH"
Адрес: Grugaplatz, 2 45131 Essen
Контакты: 4593526
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Проводить первичный выборочный метрологический контроль устройств в аккредитованной лаборатории Теплотехнического института, г. Манхайм (Германия). В эксплуатации при любой неисправности подлежат замене. |
| Признание поверки | Признать аттестат аккредитации Теплотехнического института № PL075 от 24.03.2010, выданный DIN CERTCO Gesellschaft fur Konformitatsbewertung GmbH, Берлин (Германия)(НТК №12-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 0431 15 [2011-01-03]
rb-03-10-0431-15_2011-01-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0431 15 [2016-03-16]
rb-03-10-0431-15_2016-03-16.pdf
|
Скачать |
Описание типа
Назначение
Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами (распределители тепла) Doprimo, Exemper (далее - устройства регистрации) предназначены для измерения и регистрации тепловой энергии от комнатных радиаторов (регистрируемое значение потребление тепловой энергии является безразмерным).
Область применения - жилые дома, административные здания, торговые помещения или промышленные предприятия, в которые тепло поступает от общей системы центрального отопления или от общей теплоцентрали жилого района.
Описание
Значение расхода тепла на отопительном объекте (радиаторе) в точке крепления устройств регистрации, характеризующее тепловой поток (теплоотдачу), реализуется в Doprimo измерением термопреобразователями сопротивления разности температур, интегрируемой по времени, в Exemper - зависимостью интенсивности испарения жидкости от степени нагрева радиатора, интегрируемой по времени. Значение расходуемого тепла с каждого распределителя является долей общего расхода тепла в рамках одной квартиры и зависит от технических характеристик отопительных объектов (радиаторов).
Устройство регистрации Doprimo состоит из термопреобразователей сопротивления (одного или двух) и многофункционального микропроцессора.
Устройство измеряет температуру поверхности в точке крепления на измеряемом объекте (радиаторе) и температуру окружающего воздуха. Имеющаяся микросхема пересчитывает измеренную разность температур, интегрированную во времени, в величины, характеризующие скорость теплоотдачи отопительного объекта (радиатора). Значение тепловой энергии в дальнейшем подлежит расчету по утвержденной методике для определения результирующей величины, ззвисящёйуот технических характеристик отопительной поверхности радиатора (нрминальмс^Р теплового потока), монтажа и других факторов.
Лист 1 из 5
Устройства регистрации Doprimo могут устанавливаться как на отопительном объекте (радиаторе) - компактное исполнение, так и рядом с отопительным объектом (радиаторе) с установкой на нем термопреобразователя сопротивления дистанционное исполнение.
Конструкция устройств регистрации Doprimo позволяет произвести проверку функционирования по показаниям индикатора или через оптический интерфейс: аварийного состояния, готовности к отсчету, техническую ошибку, вмешательство, полные показания, текущие показания, дату начала отсчета, дату ошибки и др.
Устройство регистрации Ехетрег состоит из двух измерительных ампул с измерительной жидкостью, закрепленных с помощью металлической скобы в корпусе (одна ампула для измерения расхода тепла текущего года и одна ампула предшествующего года в качестве сравнения).
Измерительная жидкость в открытой ампуле испаряется в зависимости от температуры нагревательной поверхности отопительного объекта (радиатора) и длительности температурного воздействия. Количество испаренной жидкости определяется при снятии показаний по штрихам шкалы. Число считанных числовых делений шкалы служит в качестве величины расхода теплового потока (теплоотдачи) нагревательной поверхности, которая пересчитывается на основе индивидуальных типов радиаторов по специальной программе.
Внешний вид распределителей тепла приведен на рисунках 1-2.

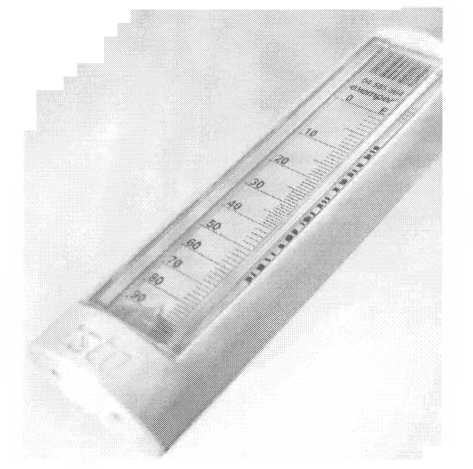

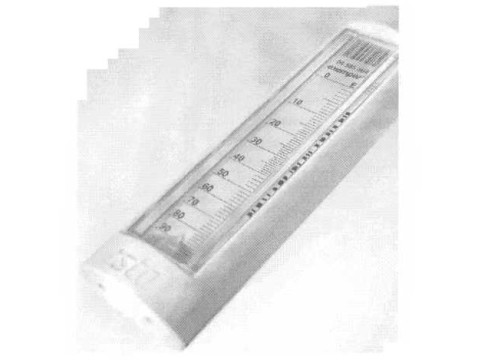

Рисунок 2 Устройство регистрации тепловой энергии, выделяемой комнатными радиаторами (распределитель тепла) Ехетрег
Рисунок 1 Устройство регистрации тепловой энергии, выделяемой комнатными радиаторами (распределитель тепла) Doprimo
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики устройств регистрации тепловой энергии, выделяемой комнатными радиаторами (распределителей тепла) Doprimo приведены в таблице 1.
Таблица 1______________________________________________________________________
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности в диапазоне избыточной температуры нагревающей среды: 5 K<At <10 К 10 К< At <15 К 15 K<At<40 К At >40 К |
±12% ±8% ±5% ±3% |
|
Диапазон измерения температур теплоносителя термопреобразователями сопротивления, °C |
от 0 до 110 |
|
Минимальная средняя расчетная температура нагревающей среды в отопительном объекте (радиаторе), tmin, °C - режим работы с 1 датчиком - режим работы с 2 датчиками |
55 35 |
|
Максимальная средняя расчетная температура нагревающей среды в отопительном объекте (радиаторе) tmax, °C - компактное исполнение - исполнение с выносным датчиком |
90 110 |
|
Начало отсчета: - температуры отопительного объекта (радиатора), °C - разности температур отопительного объекта (радиатора) и воздуха в помещении, К |
23 4,5 |
|
Температура хранения, °C |
от минус 25 до плюс 65 |
|
Длина кабеля выносного датчика, м, не более |
3 |
|
Номинальное напряжение питания, В |
3 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP42 |
|
Габаритные размеры, мм, не более - компактное исполнение - исполнение с выносным датчиком |
92,3x40,2x29,1 190,2x51,6x31,6 |
|
Масса, кг, не более - компактное исполнение - исполнение с выносным датчиком |
0,04 0,16 |
Основные технические и метрологические характеристики устройств регистрации тепловой энергии, выделяемой комнатными радиаторами (распределителей тепла)
Exemper приведены в таблице 2
Таблица 2_________________________________________________________________
|
Наименование характеристики |
Значение характеристики |
|
Минимальная допускаемая средняя расчетная температура теплоносителя при коэффициенте счета меньше 12 или снижении уровня измерительной жидкости менее чем на 60 мм при номинальном испарении, °C |
60 |
|
Минимальная допускаемая средняя расчетная температура теплоносителя при коэффициенте счета, равном или превышающем 12, и процентном содержании воды в измерительной жидкости равном или меньше 4 % и снижении уровня измерительной жидкости не менее чем на 60 мм при номинальном испарении, °C |
55 |
|
Максимальная средняя расчетная температура нагревающей среды в отопительном объекте (радиаторе), °C |
110 |
|
Точка кипения измерительной жидкости (мети л бензоата), °C |
199 |
|
Точка затвердевания измерительной жидкости (метилбензоата), °C |
минус 12 |
|
Длина ампулы, мм |
115±0,5 |
|
Объем жидкости в ампуле, см3, не более |
5 |
|
Расстояние между делениями шкалы, мм, не менее |
0,7 |
|
Отклонение деления шкалы от расчетного положения, мм, не более |
±0,3 |
|
Температура хранения, °C |
от минус 15 до плюс 60 |
|
Габаритные размеры, мм, не более |
92,3x40,2x29,1 |
|
Масса, г, не более |
22,8 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.
Комплектность
В комплект поставки входит:
Устройство регистрации тепловой энергии, выделяемой комнатными
радиаторами (распределитель тепла) Doprimo, Exemper 1 шт.;
Упаковка 1 шт.;
Паспорт 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Ista International GmbH", Германия
СТБ EN 834-2008 "Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами, работающие от электрического источника питания";
СТБ EN 835-2008 "Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами, основанные на принципе испарения и работающие без электрического источника питания".
ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Заключение
Устройства регистрации тепловой энергии, выделяемой комнатными радиаторами (распределители тепла) Doprimo, Exemper соответствуют требованиям документации фирмы " Ista International GmbH", Германия, СТБ EN 834, СТБ EN 835, TP ТС 020/2011 (декларация № ТС BY/112 11.01. ТР020 030 00273, срок действия до 28.05.2019).
Подлежат выборочному метрологическому контролю в аккредитованной лаборатории Теплотехнического института, г. Манхайм (Германия). В эксплуатации при любой неисправности подлежат замене.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № ВУ/112 02.1.0.0025
