Расходомеры электромагнитные OPTIFLUX
| Номер в ГРСИ РФ: | РБ 03 07 2734 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
Расходомеры электромагнитные OPTIFLUX (далее - расходомеры) предназначены для непрерывного измерения скорости потока, объемного расхода электропроводящих жидкостей и преобразования измеренного значения в выходной сигнал постоянного тока (0 ... 20 или 4 ... 20 мА).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2734 16 |
| Наименование | Расходомеры электромагнитные OPTIFLUX |
| Год регистрации | 2016 |
| Номер сертификата | 13975 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2022-01-28 |
| Получатель сертификата | фирма "KROHNE Altometer", Нидерланды (NL) компании "KROHNE Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE Altometer" компании "KROHNE Messtechnik GmbH"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода). Расходомеры с верхним пределом измерений свыше 1000 м^3/ч метрологически не обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.1527-2006. |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически не обеспеченных расходомеров, проведенной в аккредитованных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 2734 16 [2011-01-31]
rb-03-07-2734-16_2011-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2734 16 [2016-04-08]
rb-03-07-2734-16_2016-04-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2734 16 [2013-09-30]
rb-03-07-2734-16_2013-09-30.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные OPTIFLUX (далее - расходомеры) предназначены для непрерывного измерения скорости потока, объемного расхода электропроводящих жидкостей и преобразования измеренного значения в выходной сигнал постоянного тока (0 ... 20 или 4 ... 20 мА).
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической и других отраслей промышленности, энергетики и жилищно-коммунального хозяйства.
Описание
Принцип действия расходомеров основан на измерении Э.Д.С., возникающей между электродами преобразователя расхода при движении электропроводной жидкости в магнитном поле, создаваемом индукторами перпендикулярно направлению потока. Измеряемая Э.Д.С. не зависит от физических свойств среды и определяется только напряженностью магнитного поля, скоростью потока на уровне расположения электродов и расстоянием между ними: U-k-B-v-D, где: к -постоянная датчика расходомера; В - напряженность магнитного поля; v - локальная скорость потока; D - расстояние между электродами. Сигнал от преобразователя расхода обрабатывается электронным преобразователем и отображается на дисплее. Результаты измерений с электронного преобразователя могут передаваться в виде аналогового, частотного или цифрового сигнала.
Расходомер состоит из преобразователя расхода OPTIFLUX и электронного преобразователя (конвертора) IFC 040, IFC 050, IFC 100 или IFC 300.
Конвертор сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера. Конверторы сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций. Конверторы сигналов выпускаются в следующих исполнениях:
С - компактное исполнение, конвертор установлен непосредственно на преобразователе расхода и имеет с ним жесткую связь (IFC 040, IFC 050, IFC 100, IFC 300);
F - разнесенное (полевое) исполнение (IFC 300);
W - разнесенное исполнение для настенного монтажа (IFC 040, IFC 050, IFC 100, IFC 300);
R - разнесенное исполнение для монтажа в 19" стойку (щитовое) (IFC 300).
В зависимости от области применения и функциональных требований, выпускаются преобразователи расхода следующих исполнений:
OPTIFLUX 1000 - стандартные функции для простых применений, бесфланцевая конструкция;
OPTIFLUX 2000 - для отраслей водопользования и сточных вод, фланцевая конструкция;
OPTIFLUX 4000 - универсальный для различных технологических процессов, фланцевая конструкция;
OPTIFLUX 5000 - прецизионный, устойчивый к агрессивным и абразивным средам, фланцевая (FL) и бесфланцевая (SW- «сендвич») конструкция;
OPTIFLUX 6000 - конструкция типа «сэндвич», для пищевой и фармацевтической промышленности, с различными видами технологических присоединений.
Маркировка расходомера в заказанной комплектации производится путем сложения числовых обозначений конвертора и преобразователя расхода.
Расходомеры выпускаются в обычном и взрывозащищенном (за исключением OPTIFLUX 1000) исполнении.
Внешний вид расходомеров представлен на рисунке 1.
Место нанесения поверительного клейма-наклейки указано в Приложении 1.
IFC 300
OPTIFLUX 4000
OPTIFLUX 1000
OPTIFLUX 2100
OPTIFLUX 5000
OPTIFLUX 6000

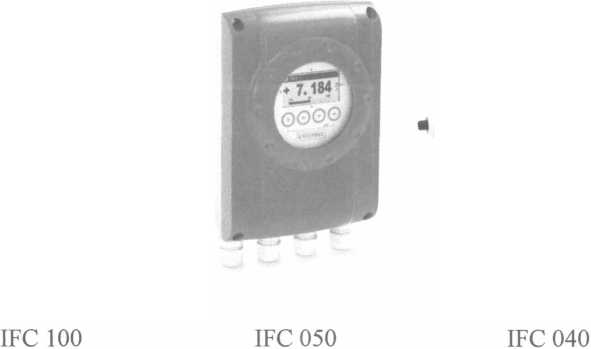

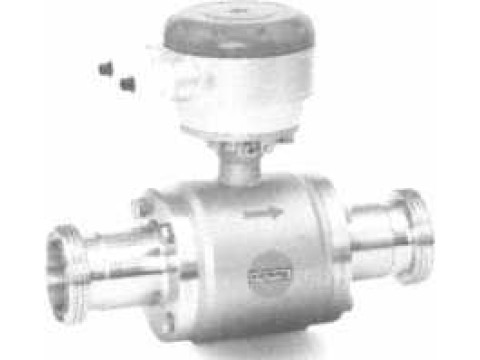

Рисунок 1. Внешний вид преобразователей расхода и электронных преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики расходомеров представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик | ||||
|
Исполнение преобразователя |
расходомера | ||||
|
OPTIFLUX1 000 |
OPTIFLUX 2000 |
OPTIFLUX4 000 |
OPTIFLUX 5000 |
OPTIFLUX 6000 | |
|
Диаметр условного прохода, Ду, мм |
10 ... 150 |
25 ...3000 |
2,5 ...3000 |
2,5 ... 300 |
2,5 ...150 |
|
Диапазон измерения расхода, (в зависимости от комплектации, Ду и скорости потока), м3/ч • min • max | |||||
|
0,08 |
0,5 |
0,005 |
0,01 |
0,01 | |
|
900 |
100000 |
100000 |
2500 |
900 | |
|
Скорость потока, м/с |
0,3 ...12 | ||||
|
Давление рабочей среды, МПа, не более: опционально (в зависимости от материала футеровки) |
1,6 |
4,0 |
4,0 150 |
4,0 |
4,0 |
|
Диапазон температур рабочей среды, °C |
-25 ...+120 |
-5 ...+90 |
-40 ...180 |
-40 ... 180 |
-5 ... 150 |
|
Диапазон температур окружающей среды, °C |
-25 ... +65 |
-40 ..+65 | |||
|
Электропроводность рабочей среды, мкСм/см, для всех сред, кроме воды. | |||||
|
• с конвертором IFC 040, IFC 050, IFC 100 |
>5 |
>5 | |||
|
• с конвертором IFC 300 |
> 1 | ||||
|
• для воды |
>20 |
>20 |
>20 | ||
|
Предел допускаемой погрешности, %, не более: • с конвертором IFC 040 (при v > 1 м/с) (при v < 1 м/с) • с конвертором IFC 050 (при v > 0,5 м/с) (при v < 0,5 м/с) • с конвертором IFC 100 • с конвертором IFC 300 | |||||
|
± 0,5% от ИВ ± 5 мм/с | |||||
|
± 0,5% от ИВ ± 2,5 мм/с | |||||
|
± (0,4 % от ИВ + 1 мм/с) |
± (0,3 % от ИВ + 1 мм/с) |
± (0,4 % от ИВ + 1 мм/с) ± (0,3 % от ИВ + 1 мм/с) |
± (0,3 % от ИВ + 1 м/с) |
± (0,3 % от ИВ + 1 мм/с) | |
|
± (0,3 % от ИВ + 1 мм/с) |
± (0,2 % от ИВ + 1 мм/с) |
± (0,3 % от ИВ + 2 мм/с) ± (0,2 % от ИВ + 1 мм/с) |
±(0,15% от ИВ + 1 м/с) |
± (0,2 % от ИВ + 1 м/с) | |
|
Выходные сигналы |
Токовый, импульсный, частотный, выход состояния, HART | ||||
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 66/67 | ||||
|
Напряжение питания переменного тока, В • с конвертором IFC 100, IFC 050, IFC 300 • с конвертором IFC 100, IFC 300 |
100 ... 230 24 | ||||
|
Напряжение питания постоянного тока, В • с конвертором IFC 040 • с конвертором IFC 100 • с конвертором IFC 050 |
14...36 12 ... 24 24 | ||||
|
Габаритные размеры, масса |
В зависимости от модификации, материала, исполнения | ||||
Пределы допускаемых погрешностей (в зависимости от модификации, Ду и скорости потока) представлены в таблице 2.
Таблица 2
|
Модификация расходомера |
Диаметр условного прохода, Ду, мм |
Предел допускаемой погрешности, не более, при скорости потока, м/с | ||||
|
0,3<v<0,5 |
0,5<v< 12 |
0,3<v<l |
l<v< 12 |
0,3 <v< 12 | ||
|
OPTIFLUX 1050 |
10 ... 150 |
± 2,5 мм/с |
0,5 % от ИВ | |||
|
OPTIFLUX 2050 |
25... 1200 | |||||
|
OPTIFLUX 4040 |
10...150 |
± 5 мм/с |
± 0,5% от ИВ | |||
|
OPTIFLUX 1100 |
10 ... 150 |
± (0,4 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 1300 |
10 ... 150 |
± (0,3 % от ИВ + 2 мм/с) | ||||
|
OPTIFLUX 2100 |
25... 1200 |
± (0,3 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 2300 |
25... 1600 |
± (0,2 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 2300 |
1600... 3000 |
± (0,3 % от ИВ + 2 мм/с) | ||||
|
OPTIFLUX 4100; 5100 SW; 6100 |
2,5...6 |
± (0,4 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 4100 |
10... 1200 |
± (0,3 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 4300; 5300 SW; 6300 |
2,5...6 |
± (0,3 % от ИВ + 2 мм/с) | ||||
|
OPTIFLUX 4300 |
10... 1600 |
± (0,2 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 4300 |
1800... 3000 |
± (0,3 % от ИВ + 2 мм/с) | ||||
|
OPTIFLUX 5100 SW |
10... 100 |
± (0,3 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 5300 SW |
10... 100 |
± (0,15 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 5100 FL |
15...300 |
± (0,3 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 5300 FL |
15... 100 |
± (0,15 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 5300 FL |
150...300 |
± (0,2 % от ИВ+1 мм/с) | ||||
|
OPTIFLUX 6100 |
10...150 |
± (0,3 % от ИВ + 1 мм/с) | ||||
|
OPTIFLUX 6300 |
10... 150 |
± (0,2 % от ИВ + 1 мм/с) | ||||
Примечание: ИВ - измеренное значение объемного расхода; SW - бесфланцевая конструкция; FL - фланцевая конструкция
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию ротаметров типографским способом.
Комплектность
В комплект поставки входит:
1. Расходомер электромагнитный в составе:
|
1.1. Преобразователь расхода OPTIFLUX 1.2. Конвертор IFC 2. Кабель соединительный (для разнесенного и настенного исполнения конвертора) 3. Руководство по эксплуатации |
1 шт 1 шт 1 шт 1 экз. |
Нормативные документы
Техническая документация компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия. МРБ МП. 1527-2006 «Расходомеры электромагнитные OPTIFLUX. Методика поверки».
Заключение
Тип «Расходомеры электромагнитные OPTIFLUX» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Расходомеры электромагнитные OPTIFLUX соответствуют технической документации компании «KROHNE Messtechnik GmbH », г. Дуйсбург, Германия.
Межповерочный интервал - не более 24 месяцев
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
пр. Космонавтов, 56,230003, г. Гродно,
факс (0152) 64 31 41, тел. (0152) 77 01 00,
эл. почта csms grodno@tut.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
